双侧耳式立式安装支撑固定支座

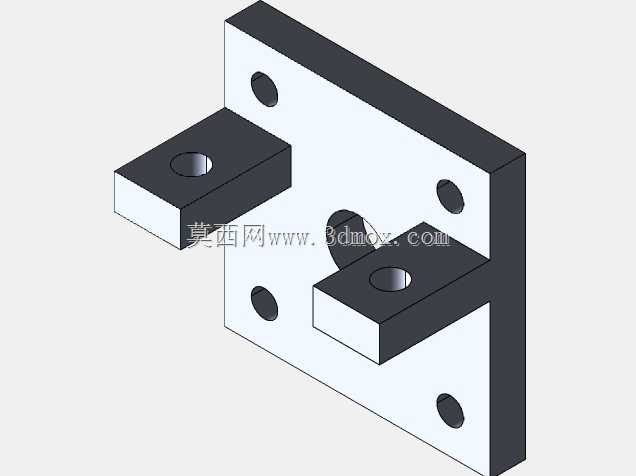

　　该支撑固定支座在结构上采用立式背板加双侧横向凸耳的组合形式，主要用于设备内部需要将执行件、导向件或小型功能模块固定在竖直安装面上的场合。背板承担与主机墙板、设备立柱或安装基面贴合的作用，两块横向伸出的凸耳则为被支撑零件提供承托面与锁紧位置，整体受力路径清晰，适合在空间紧凑、安装方向受限的机构中使用。

　　从实际装配关系看，背板平面是整个零件的定位基准。建模时应优先保证背板贴合面的平面度，避免因板面翘曲造成安装后支座偏斜。背板上分布有多个通孔，孔位围绕中部区域和四角附近布置，既可以通过多颗紧固件将支座稳定锁附在基面上，也能够根据装配需要选择不同孔位，补偿相邻零件的位置误差。中部较大的开孔可用于避让轴类零件、传感器探头、管路接头或其他穿过安装面的结构，减少支座与周边运动件之间的干涉风险。

　　两侧凸耳从背板向前伸出，端部各设置一个上下贯通的安装孔。该孔可用于穿装螺栓、销轴或调节螺钉，使被固定件在凸耳上方或下方完成锁紧。凸耳与背板交接处形成明显的承载截面，承受被连接件传来的竖向载荷和少量倾覆力矩。若用于轻载检测工位，凸耳可直接承托小型气缸、导向块或限位开关支架；若用于工装夹具区域，则可作为压块、挡块或定位销座的安装基础。设计时需要重点关注凸耳根部的过渡，因为该处是弯矩集中位置，圆角不足或截面突变都会在反复加载后产生应力集中。

　　外形尺寸方面，该零件整体呈矩形立板结构，背板高度和宽度决定了与安装面的接触范围，凸耳伸出长度则决定前方被支撑件的位置。凸耳伸出不宜过长，否则在端部受载时会放大根部弯矩；但伸出量也不能过小，需要为螺栓头、垫圈和装配工具留出操作空间。背板厚度应结合固定孔数量和载荷大小确定，薄板容易在锁紧时发生变形，厚板则会增加重量和材料占用。对于常规轻型自动化设备，背板厚度以保证螺钉锁紧后不出现明显凹陷为宜，凸耳厚度则应与端部孔径匹配，使螺纹啮合长度或销轴支撑长度满足使用要求。

　　安装边界上，支座后方需要保留平整贴合面，前方要保证凸耳端部孔位具有装拆工具的进入空间。背板中部开孔的轴线方向应与被避让零件的运动或穿装方向一致，防止轴件运行时与孔壁擦碰。若支座安装在焊接机架或钣金墙板上，应先确认基面的加工平面度，必要时通过垫片调整背板姿态；若安装在型材或长条基座上，则要核对孔距与型材槽宽、螺母位置是否匹配。

　　建模过程中，可将背板作为基体特征，再通过拉伸形成两侧凸耳，随后完成各孔位切除。孔位标注时应区分背板固定孔、凸耳安装孔和中部避让孔的功能，避免在工程图中只给出外形而遗漏装配基准。凸耳孔与背板孔的位置度需要结合实际装配公差控制：背板孔主要影响支座整体定位，凸耳孔则直接影响被支撑件的同轴度或高度一致性。对于需要成对使用的场合，还应保证左右凸耳孔中心相对背板基准的对称度，使两侧连接件受力均衡。

　　该类支座常见于轻型输送线侧边挡停机构、检测设备探头固定架、工装夹具侧向支撑、小型气动元件安装座以及实验装置中的功能模块连接位置。其优势在于结构简单、加工方式灵活、安装方向明确，既能通过板材切割和铣削完成，也可根据批量需求采用焊接或整体机加工方式制造。
