大直径同步带轮精密传动构件

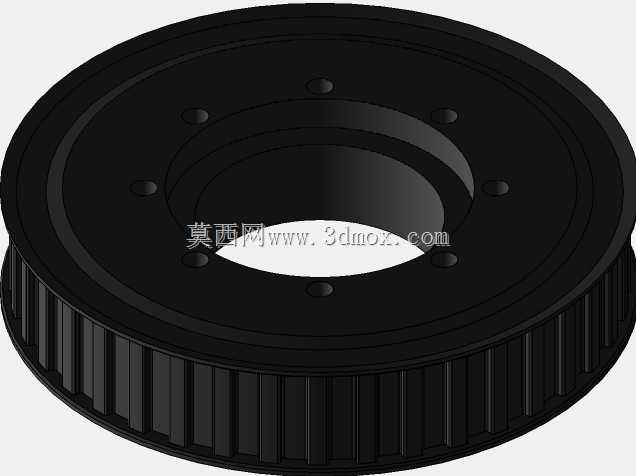

　　在自动化输送线、包装机组、纺织牵伸机构以及小型物料分拣设备的动力传递环节，同步带轮是保障转速与相位精准匹配的核心执行件，本次完成建模的这款大直径齿形带轮，主要适配宽幅同步带的重载低速传动场景，区别于普通平带轮依靠摩擦力传动的打滑缺陷，它通过轮齿与同步带齿槽的精准啮合实现无滑差动力传输，在需要严格保证传动比恒定的工位中，比如多轴联动的贴标工位、定长裁切的送料机构、伺服驱动的直线模组牵引端，这类带轮可以长期维持传动相位不偏移，避免因累计传动误差导致的工位错位、裁切长度偏差、贴标位置偏移等常见故障。从结构设计逻辑来看，这款带轮采用整体式盘状构型，外缘周向均匀加工出与所选同步带齿型完全匹配的梯形齿廓，齿形的齿距、齿高、

　　齿侧间隙都按照标准啮合参数做了全参数化关联，后续如果需要适配不同带宽或者不同齿型的同步带，只需要修改对应参数即可快速衍生出同系列不同规格的轮体模型，无需重新从零绘制草图。轮体两侧设置了高出齿顶的限位挡边，这一结构的作用是在高速运转或者带体出现小幅窜动时，阻挡同步带从轮缘侧面滑脱，尤其在长跨距传动、两带轮平行度存在少量安装偏差的现场工况下，双侧挡边可以大幅降低掉带故障的发生概率，省去日常运维中频繁调整带轮位置、校正带体跑偏的工作量。轮体端面沿圆周方向均匀布置了多组沉头安装孔，孔位分布在轮毂与外缘齿圈之间的腹板区域，这种布局一方面让紧固件锁紧之后钉头完全沉入端面以下，不会在运转过程中剐蹭周边的护罩或者带体背面，

　　另一方面多孔均布的锁紧方式可以让轮体与对接的安装法兰之间受力均匀，传递大扭矩的时候不会出现局部应力集中，避免连接面出现微动磨损。中心区域设置了贯通的轮毂安装孔，孔壁预留了键槽加工余量，实际选型应用时可以根据对接输出轴的轴径、键槽尺寸对中心孔做二次适配加工，腹板部分在保证整体结构刚性的前提下做了等厚轻量化设计，既不会因为腹板过薄导致轮体在张紧力作用下出现端面翘曲，也不会因为整体实体过重带来额外的转动惯量增量，降低伺服电机启停阶段的惯性负载。现场安装布局阶段，需要先确认这款带轮的外径尺寸与设备内部的安装空间边界，保障轮齿外缘与设备护罩内壁之间预留足够的安全间隙，避免运转过程中出现运动干涉；

　　轴向方向要核对带轮的总宽度与同步带带宽的匹配关系，保证带体装入之后两侧挡边之间留有少量轴向游动间隙，不会出现夹带磨损；同轴度校准环节要保证主动轮与从动轮的端面平行度控制在允许公差范围内，齿向对齐偏差过大会导致带齿单侧受力异常，加剧齿面磨损甚至出现断齿问题。建模过程中对齿形部分做了连续阵列特征处理，所有轮齿的几何精度完全一致，端面的安装孔采用圆周阵列驱动，特征参数关联完整，结构工程师可以直接在模型基础上做工程图导出，标注各部位的形位公差、表面粗糙度要求，加工时齿面一般建议做硬化处理提升耐磨性能，腹板与轮毂的衔接位置做了圆角过渡，消除应力集中隐患，长期承受交变张紧载荷也不容易出现疲劳裂纹。这类带轮在实际产线中替换老旧备件时，只需要核对齿型、齿数、安装孔位分布以及中心轴孔尺寸，就可以完成快速适配，能够有效缩短设备停机维护的周期，保障传动系统长期稳定运行。
