TMG港口通讯转接块状安装基座

　　该块状构件面向通讯链路里的端口转接与固定场景，常见于港口调度终端、岸桥操作室通讯柜、港区设备数据采集箱这类需要集中整理线缆接口的位置。港区现场作业环境粉尘大、设备振动持续，普通散接的通讯端口容易因线缆拉扯出现松脱，这类一体式块状基座可以把多个转接端口约束在同一安装基准上，减少接口晃动带来的接触不良问题。

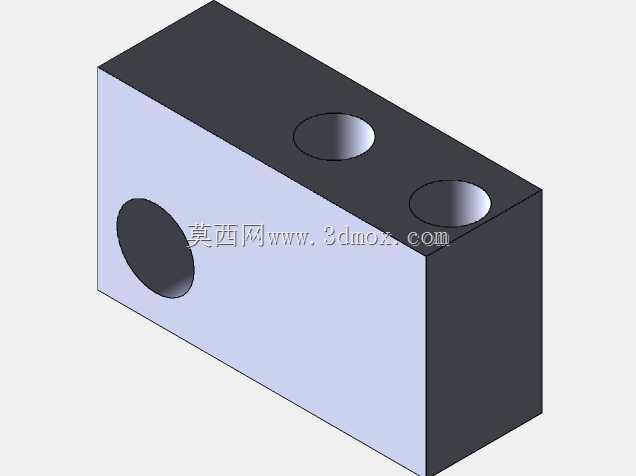

　　从实际用途来看，构件承担两类核心作用：一是作为端口安装载体，顶面两处同轴圆孔可嵌入TMG通讯端口的锁紧衬套，侧面横向圆孔用于穿入通讯线缆或安装定位销轴，让端口插拔方向与基座受力方向保持一致；二是作为安装定位块，长方体外形可直接嵌入通讯柜预留的矩形安装槽，依靠块体六个面的平面贴合限制位移，不需要额外设计复杂的异形支撑结构。

　　结构设计上优先考虑了现场装配的便利性。整体采用规整长方体构型，所有外棱做直角处理，加工时只需一次装夹即可完成六个面的铣削，三个通孔分别布置在顶面两个对角区域与侧面中部，孔位间距避开了块体内部的应力集中区域：顶面两孔沿块体长度方向错开，既保证两个端口插拔时操作空间互不干扰，也让块体剩余壁厚满足铝合金或工程塑料材质的强度要求；侧面横向孔的轴线与顶面其中一孔的轴线垂直交错，可实现线缆从侧方进线、端口从顶面外露的走线方式，适配柜体内侧走线、外侧操作端口的布局需求。

　　安装边界方面，块体的长宽高比例约为3:1.2:1，属于矮胖型安装块，底面完全贴合安装基板时，接触面积覆盖整个块体底面，抗倾覆能力远高于带支脚的支架类结构。三个通孔的孔径统一适配标准通讯端口的外径，孔口未做倒角以外的额外异形特征，装配时端口衬套从孔位压入后，衬套法兰面贴合块体表面，再从块体背面用锁紧螺母固定即可完成端口预装。现场维护时，若单个端口损坏，只需拆下对应衬套更换，不需要整体拆卸基座，降低了港区设备停机维护的时间成本。

　　建模过程中需要重点把控孔位的同轴度与孔壁的垂直度：顶面两孔的轴线需垂直于块体顶面，侧面孔轴线垂直于块体侧面，若孔位倾斜，端口插入后会出现别劲现象，长期插拔会加速端口针脚磨损。块体的壁厚设计保留了足够余量，即使采用普通ABS工程塑料注塑成型，孔位周边的壁厚也能承受端口反复插拔的冲击力；若采用铝合金切削加工，块体整体刚性可进一步提升，适合岸桥、场桥这类振动幅度更大的移动工程机械通讯点位。

　　在通讯系统布局里，这类基座通常安装在机柜内部的安装板上，块体周围预留不小于20mm的操作空间，方便操作人员插拔通讯接头；侧面进线孔的位置对应柜体内的走线槽，线缆穿过孔位后可直接沿走线槽布置，避免线缆在柜内杂乱缠绕。相较于零散固定的单个端口支架，一体式块状基座的安装孔位可统一在块体底面加工，安装时只需在基板上钻两处固定孔即可完成整个组件的固定，大幅减少了机柜加工的钻孔工作量，也让柜内端口布局更加整齐规整。
