午睡桌同步带轮齿形传动结构

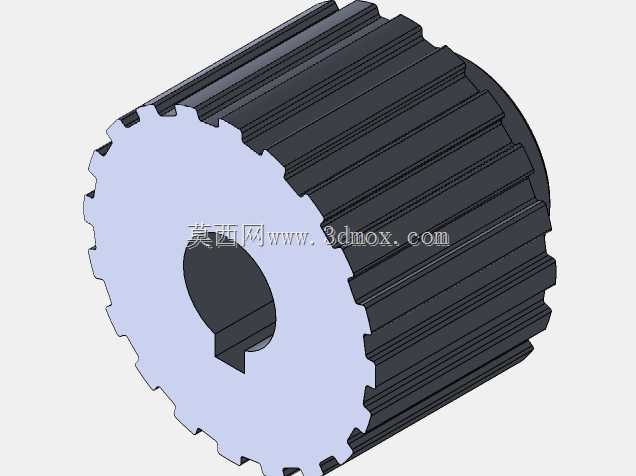

　　该零件对应午睡桌、铺布工作台或小型桌面输送机构中的同步带传动轮，主要承担皮带啮合、扭矩传递和轴系定位作用。从三维结构看，零件整体呈短圆柱状，外圆沿轴向布置连续齿形，齿面与同步带内侧齿槽配合，工作时依靠齿形啮合而非单纯摩擦传递运动，因此在低速、轻载、需要稳定同步位移的桌面机构中具有较好的适用性。

　　在实际使用场景中，这类带轮常安装在铺布台、午睡桌折叠推送机构或小型平移台面的传动轴端部。台面布料、托板或联动架需要按固定行程移动时，皮带两端与活动部件连接，带轮旋转后带动皮带做直线牵引。与光面摩擦轮相比，齿形带轮能够减少打滑造成的位置偏差，使台面开合、布料铺放或托架移动保持较一致的节奏。对于桌面类设备，负载通常不大，但对运动平顺性、噪音和安装空间较敏感，因此带轮采用紧凑圆柱外形，轴向宽度围绕皮带宽度设置，既保证啮合接触长度，又避免轮体过宽造成支架尺寸增加。

　　模型中心设置贯通轴孔，孔侧加工键槽，这是该零件与传动轴之间传递扭矩的关键结构。装配时轴穿入内孔，平键嵌入轴与轮毂之间的键槽，使带轮随轴同步旋转。键槽位置偏向孔壁一侧，结构简单，加工时可通过插键槽或拉键槽完成；在三维建模中，内孔与键槽需要保持明确的同轴和方位关系，避免后续工程图中键槽宽度、深度和方向表达不清。对于选型人员而言，中心孔直径决定可适配的轴径，键槽尺寸则影响承载能力和装配互换性，若轴径偏小或键连接强度不足，带轮在频繁启停时可能出现间隙冲击。

　　外齿部分是设计重点。齿形沿圆周均匀分布，并沿轴向贯通，形成与同步带相匹配的啮合轮廓。轮齿顶部、齿侧和齿根之间需要保留平滑过渡，避免应力集中在齿根位置。带轮运转时，皮带齿依次进入和退出轮齿，齿侧间隙过小会增加啮合阻力和皮带磨损，间隙过大则会产生回程间隙，影响台面定位精度。因此在结构设计时，齿距、齿高和齿厚通常围绕标准同步带规格确定，模型中密集而规则的齿形也体现了对啮合覆盖率的考虑：齿数较多时，单齿受力降低，传动更平稳，外形尺寸也会相应增大。

　　从安装边界看，该带轮属于轴向套入式零件，一侧端面可贴近轴承座、支架板或联轴器定位面，另一侧可通过轴端挡圈、紧定螺钉或轴肩限制轴向窜动。轮体外径决定皮带包络范围，设计机架时需要在轮齿外侧留出皮带厚度和啮合退让空间，不能让护板或桌架直接接触齿顶。轮毂长度与轴孔配合长度相关，若配合面过短，带轮在径向负载下容易偏摆；若轮毂过长，则会占用桌面下方有限空间。短圆柱形式适合布置在薄板支架、侧板轴承位或张紧机构附近，能够在较小体积内完成动力转换。

　　建模思路上，可先以旋转方式建立带轮毛坯，确定外圆、内孔、端面和基本轮毂长度；再绘制单个齿形截面对轴向进行拉伸或阵列，形成外周连续齿圈；最后在中心孔位置切除键槽，并对齿根、端面棱边进行必要倒角。齿形阵列时应保证圆周等分准确，阵列数量与齿距一致，否则生成的轮齿无法与皮带正确啮合。内孔和键槽属于装配基准，建模时应优先约束到主轴中心线上，外齿相对于内孔的同轴度也需要在工程图中通过尺寸和形位要求控制。

　　该类零件虽然结构不复杂，但在桌面设备中承担的功能直接影响运动可靠性。设计时需要同时兼顾皮带规格、轴径、键连接、张紧方式和周边间隙。若用于午睡桌铺布台，带轮通常在低转速、间歇动作条件下工作，重点不在极高承载，而在啮合准确、安装方便、运行安静和维护简单。通过该三维模型，可以直观检查轮齿排布、中心孔键槽方向、轮毂宽度以及与轴系和皮带的空间关系，为后续支架设计、标准件选型和工程图输出提供结构依据。
