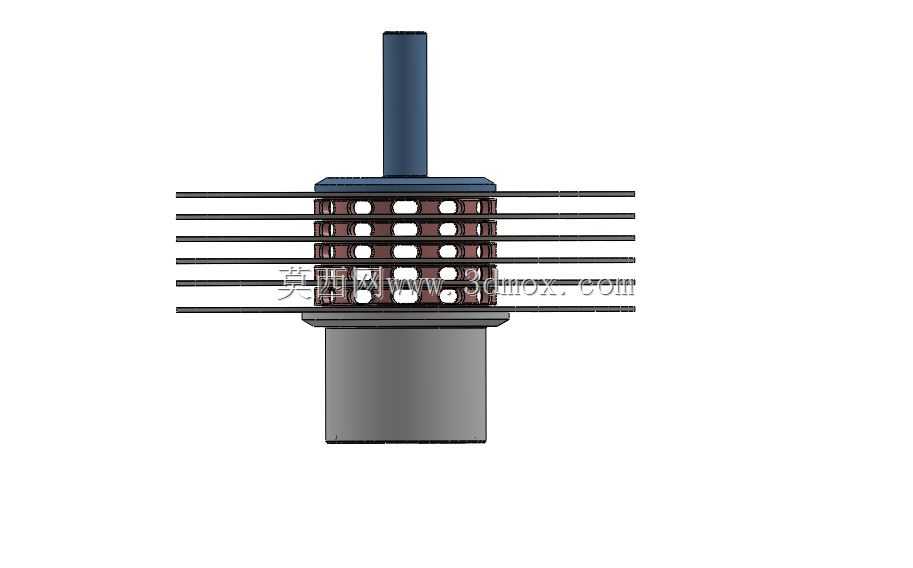

蜗壳式径流涡轮泵整机结构

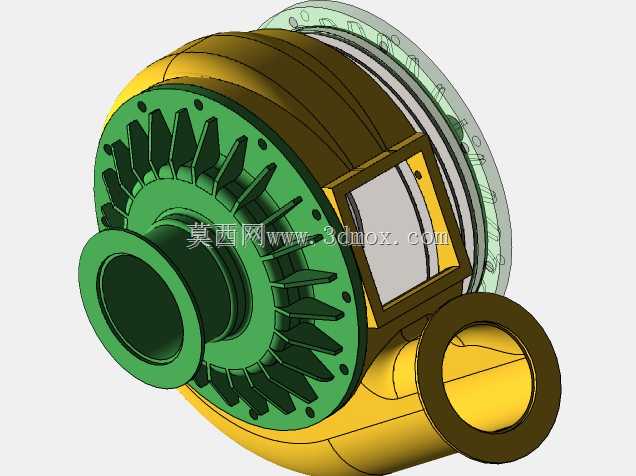

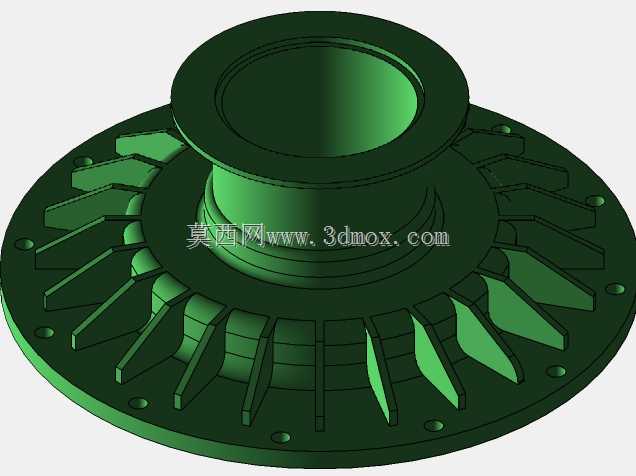

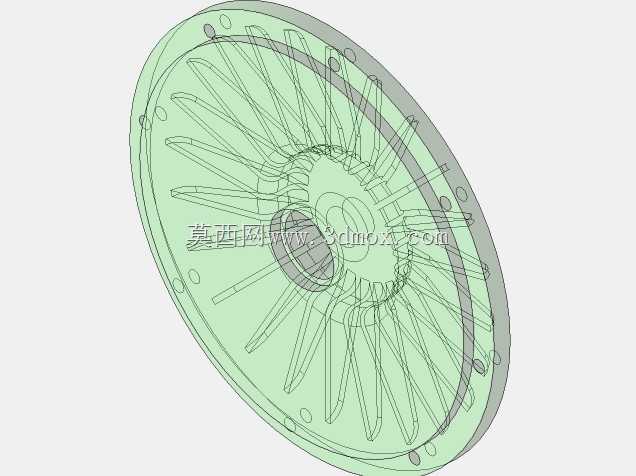

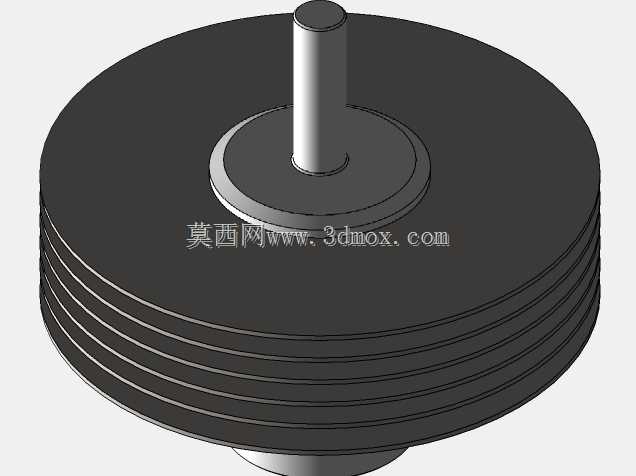

　　这套涡轮泵结构围绕径流叶轮与环形蜗壳展开，属于小流量、中高扬程流体输送场景里常见的构型。现场布置时，泵体通常通过底部或侧部安装面固定在机架上，轴向入口对接吸入管路，切向出口接入排出管线；进出口法兰的方位、螺栓孔分布以及蜗壳外轮廓决定了周边管路的最小避让空间，选型阶段若忽略出口弯管与泵壳的干涉，后期往往需要重新调整管架。从功能上看，流体沿轴向进入叶轮中心，被高速旋转的叶片甩向外缘，在蜗壳内减速扩压后从切向管口送出，因此叶轮叶片的包角、流道宽度和蜗壳断面变化直接影响扬程与效率。模型中绿色端盖区域呈现了密集的径向叶片形态，叶片外缘与泵壳内壁之间保留必要的运转间隙，间隙过小会因热膨胀或加工误差造成擦壳，过大则增加回流损失。

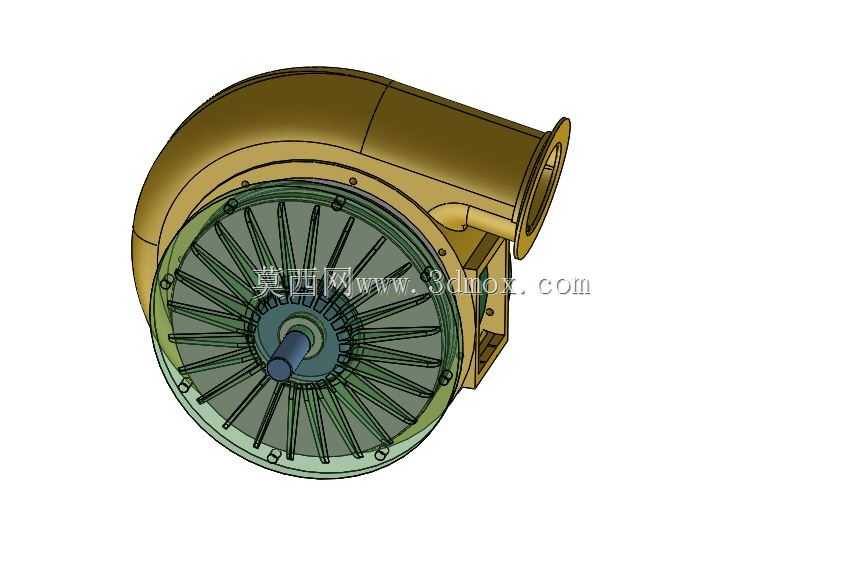

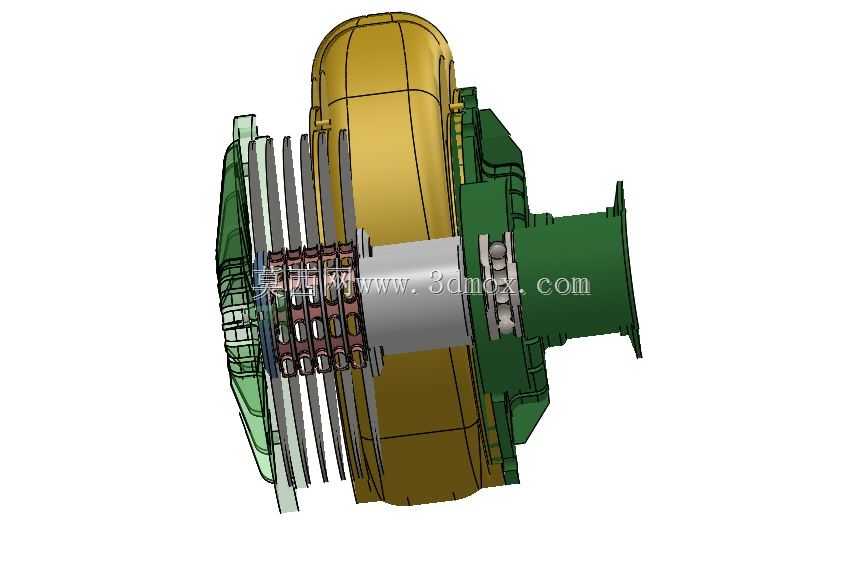

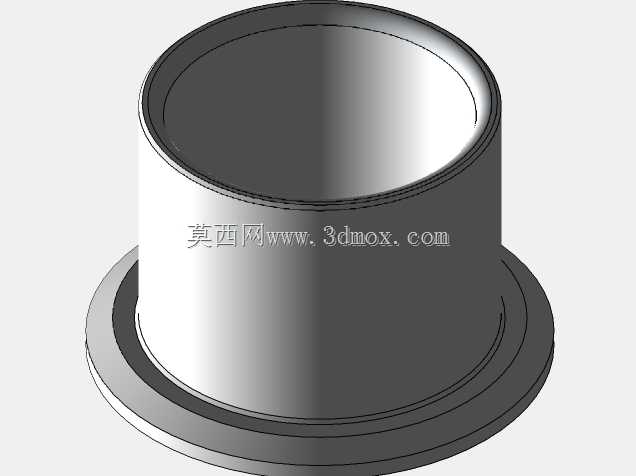

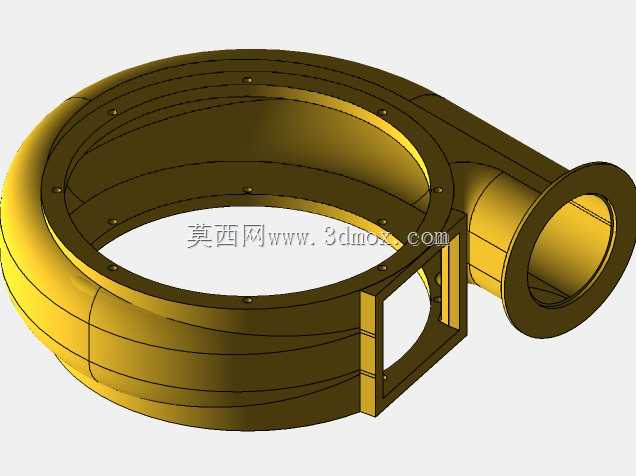

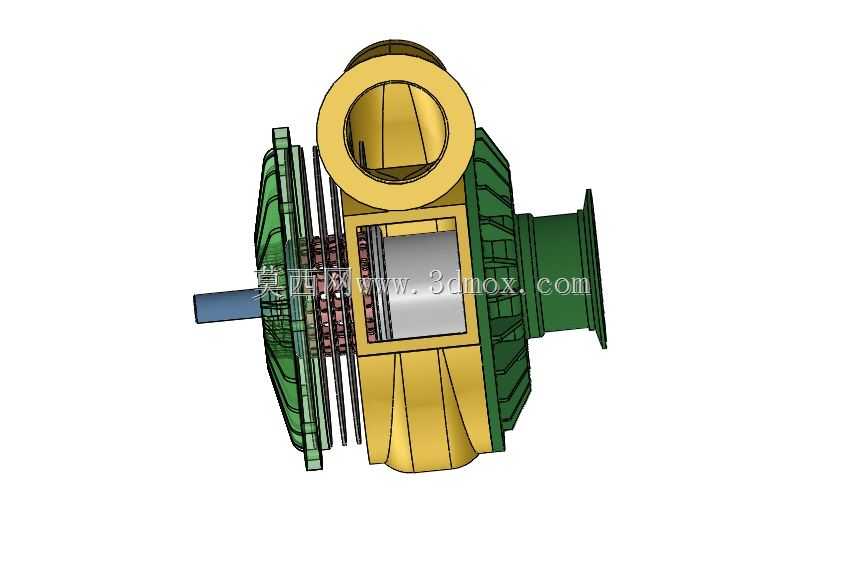

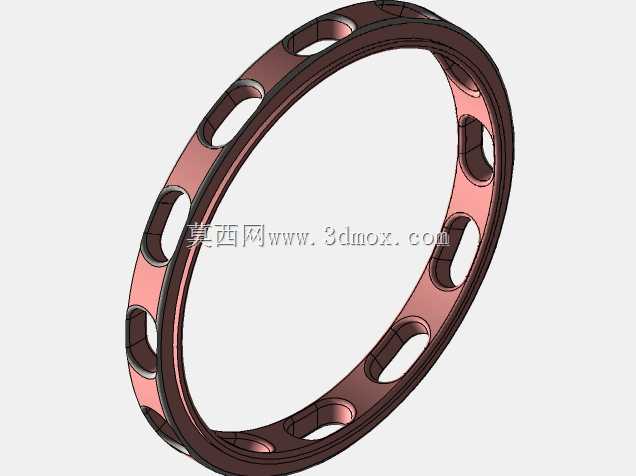

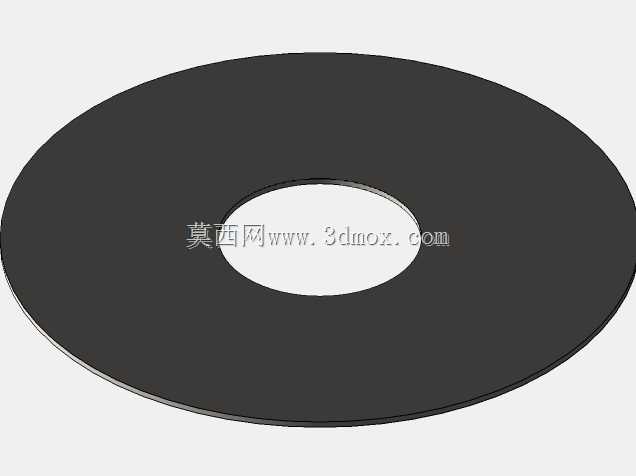

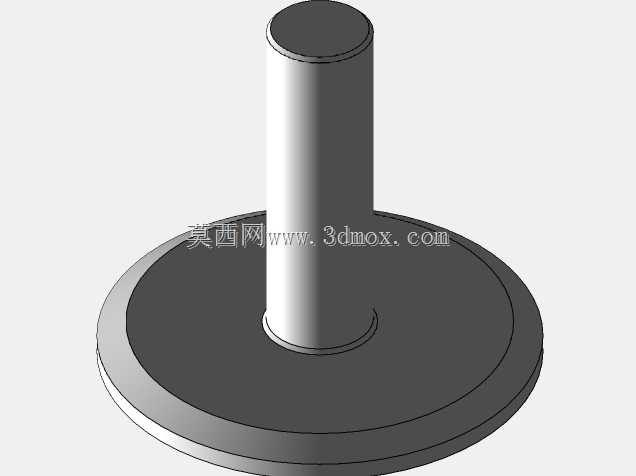

　　黄色蜗壳部分采用渐扩式流道思路，从叶轮外缘向出口方向断面逐步扩大，使高速流体的动能更平稳地转化为压力能；入口管段的圆弧过渡也有助于降低进口涡流和汽蚀风险。结构拆分上，端盖、叶轮、蜗壳和连接框口之间的配合关系比较清晰，便于检查密封面位置、紧固件布局以及装配顺序。实际检修中，端盖拆下后应能直接暴露叶轮，避免为更换易损件而拆解整台泵；连接螺栓的数量和排布需要兼顾压紧均匀性与装拆空间。安装边界方面，除了泵体自身长宽高，还要预留叶轮抽出方向的操作距离、出口法兰上方的扳手空间，以及联轴器或驱动端对中所需的轴向余量。底座支撑面应具备足够刚度，避免泵壳受管路载荷拉扯而变形；进出口管路建议设置独立支撑，减少管道重量直接压在法兰上。针对三维建模人员，

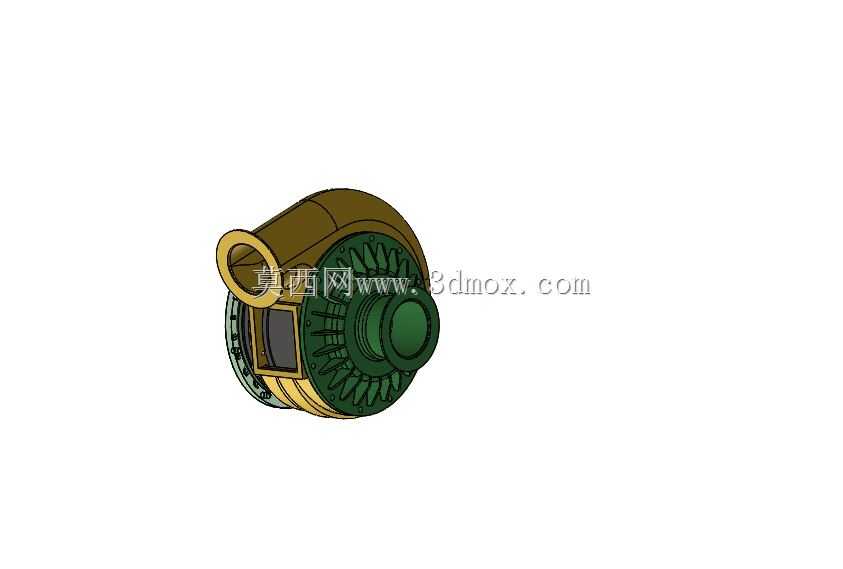

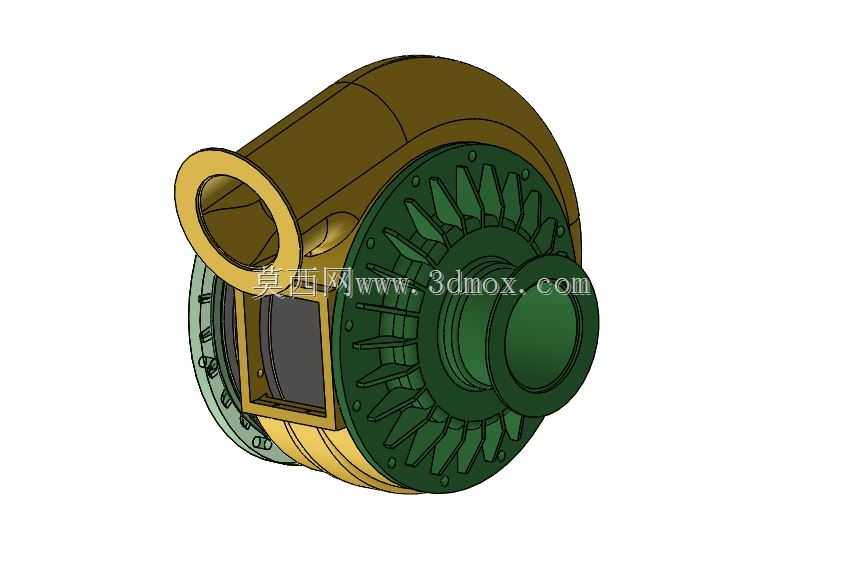

　　建模时可先确立叶轮轴线、入口轴线和蜗壳出口轴线三者的空间关系，再以旋转特征构建主体流道，用阵列或曲面方式处理叶片，最后核对壁厚、加强筋和安装孔位。结构设计人员则应重点关注叶轮流道与蜗壳舌部的衔接、密封腔体尺寸以及轴承支撑跨距，这些细节关系到振动、噪声和运行寿命。整机外观虽为概念化配色，但各部件的相对位置、接口形式和内部流道走向均按机械泵的真实逻辑组织，可用于流体机械原理演示、泵壳结构方案比对以及教学培训中的剖切讲解。
