双页四孔平开合页铰链结构设计

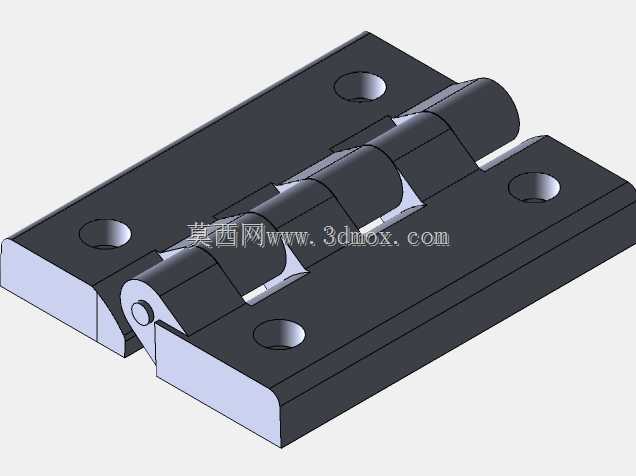

　　该合页铰链属于常规平开合页结构，整体由左右两片对称安装页板、中部卷制铰接轴套、贯穿销轴以及四组沉头安装孔构成，是各类柜体、设备检修门、防护舱门、轻型箱体翻盖场景中最常用的转动连接件。从实际使用场景来看，这类铰链既可以用在工业设备的钣金防护门上，承担门板绕侧边轴线90度到180度范围的开合转动，也可以适配民用家具柜门、通讯机箱检修盖板、小型设备舱翻盖的铰接需求，安装后两个被连接件可绕销轴轴线平稳相对转动，同时承担门板自重与开合过程中的径向、轴向载荷。

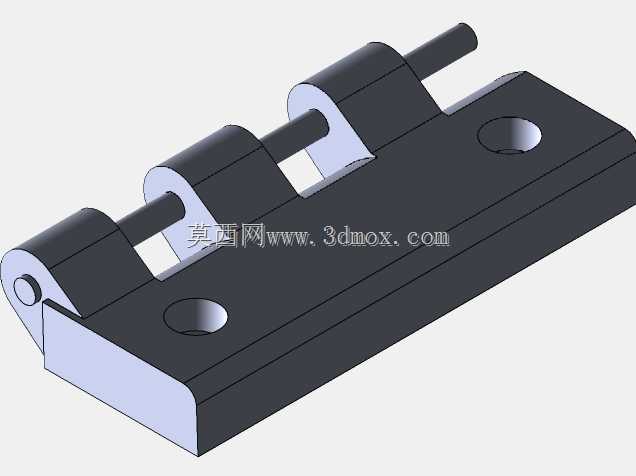

　　从结构设计思路上，两片页板均采用等厚平板基材加工，页板边缘做了倒角过渡，避免安装与使用过程中锐边划伤装配人员；每片页板上预制两个沉头通孔，四个安装孔位呈矩形对称分布，沉孔深度完全匹配标准沉头螺钉的头部高度，螺钉锁紧后头部完全没入页板表面，不会突出干涉门板转动行程。中部铰接位置采用多段交错卷圆的轴套结构：两片页板的卷边分段交错咬合，左侧页板伸出两段轴套、右侧页板伸出一段轴套，三段轴套同轴对齐后穿入整体销轴，销轴两端做铆边限位，防止使用过程中销轴从轴套孔内窜出脱落。这种交错卷套的设计相比单段整轴套结构，受力分布更均匀，开合过程中轴套的接触承载面更长，长期反复转动后不易出现页板偏摆、轴套变形卡滞的问题。

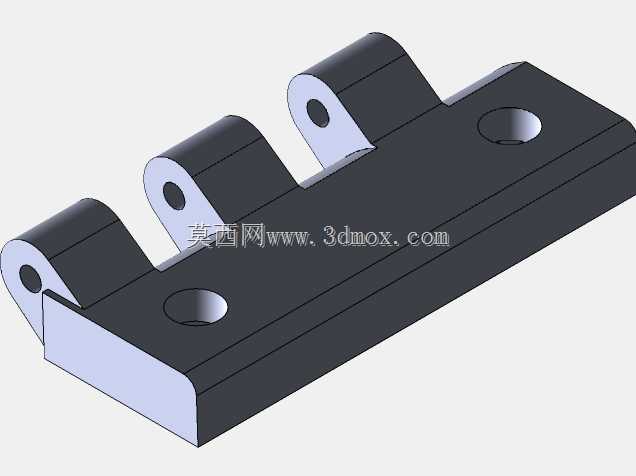

　　建模过程中首先绘制单侧页板的平板轮廓，拉伸生成基础板体后，在对应位置切除沉头安装孔，沉孔的锥角完全匹配标准沉头紧固件的头部锥度，保证螺钉贴合面完全压紧；随后在页板的铰接侧边绘制卷圆截面，通过卷曲特征生成中空轴套，左右两片页板的轴套长度按照交错配合的尺寸分别设定，装配时将三段轴套同轴对齐，保证各轴套端面之间预留0.1到0.2毫米的轴向间隙，避免开合转动时相邻轴套端面发生摩擦剐蹭。销轴按照轴套内孔的配合公差设计，轴套内孔与销轴采用间隙配合，既保证转动顺滑无卡滞，又不会因为配合间隙过大导致门板晃动。

　　安装边界方面，该合页的两片页板分别贴合固定在门框侧边与门板侧边的安装面上，安装时需要保证左右两个合页（常规门体通常上下各装一只同规格合页）的铰接轴线完全共线，若两根销轴轴线出现平行度偏差，开合过程中会产生额外的扭转阻力，长期使用会加剧轴套磨损甚至出现门板别卡。页板上的孔位间距预留了足够的边距，安装时螺钉孔距离板材边缘的距离满足钣金、木质板材的紧固强度要求，不会因为孔位离边过近导致板材开裂。页板的整体厚度根据承载门板的重量选型，该款规格适配常规轻型到中型门板，单只合页的承载能力可满足数公斤到数十公斤的门板自重需求，开合角度在无周边结构干涉的前提下可达到接近180度，若门板侧边与门框之间有折边或密封胶条，可根据实际限位结构将开合行程限制在90度或者120度。

　　从功能特性上，该合页结构没有额外的阻尼、定位或者弹簧组件，属于无自锁自由转动铰链，转动阻力完全来自轴套与销轴之间的配合间隙以及表面摩擦力，开合过程手感平顺，结构简单可靠，没有易损的小零件，在常规室内、设备舱内的使用环境下寿命极长，不需要定期加注润滑维护。页板的外形轮廓做了圆角处理，没有突出的棱角，安装后外露面平整，既可以采用碳钢材质表面喷塑、镀锌处理做防腐，也可以采用不锈钢材质直接用于有防潮、防腐蚀需求的户外机柜、食品设备防护门场景。建模时所有配合面的公差都按照常规五金冲压件的加工精度设定，轴套的同轴度、页板安装面的平面度都满足量产冲压工艺的要求，不需要后续额外机加工即可完成装配，完全适配批量冲压生产的工艺路线。
