集装箱式密封防护舱门锁紧机构

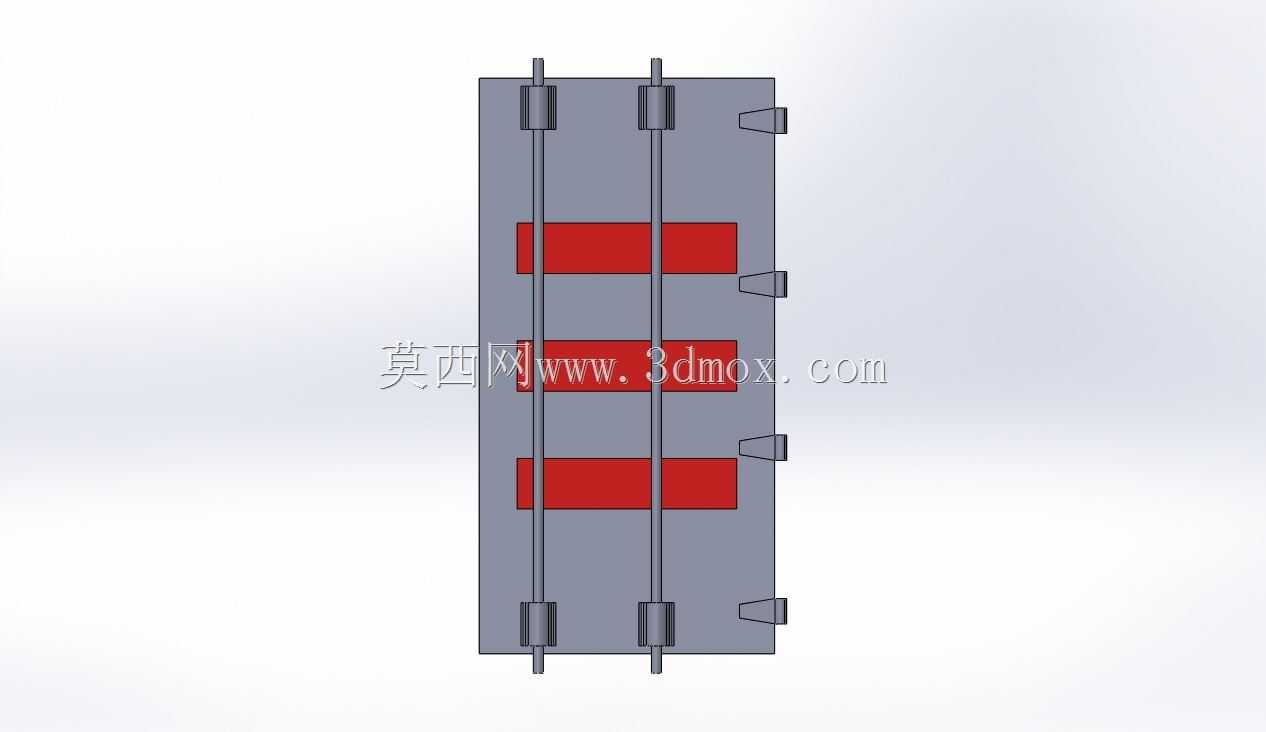

　　该套结构面向标准储运集装箱的端部门扇启闭与锁止需求开发，整体采用竖置矩形门板作为承载主体，门板两侧沿竖向布置两根通长锁杆，锁杆上下端配套固定铰接座，将杆件的回转自由度约束在门板平面内，锁杆中段沿高度方向均布三组横向锁舌，对应门框侧边的卡扣工位，转动锁杆时锁舌同步卡入门框对应卡槽，实现多点位同步压紧，避免单锁点受力导致的门板局部翘曲、密封失效问题。门板表面设置三道横向醒目标识条，既可以作为现场操作人员快速识别锁止点位的视觉标记，也可在户外堆场、物流转运场景下，远距离区分舱门启闭状态，减少误操作风险。门板右侧沿竖向均布四组外凸铰接卡扣座，对应门框侧的铰接配合位，门扇闭合后卡扣座与门框贴合面形成侧向限位，配合锁杆的轴向压紧力，

　　让门板四周密封胶条均匀受压，在海运颠簸、堆场堆载、户外温差形变的工况下，仍能维持舱内的水密、气密性能，避免雨水、粉尘侵入舱内损坏储运货物。从安装边界来看，门板整体长宽比例适配标准海运集装箱的端门开口尺寸，锁杆两端的铰接座直接通过紧固件固定在门板预设的安装位上，不需要在门板现场二次开孔焊接，整套机构预装完成后可整体吊装对位，与集装箱门框的铰接轴、锁扣工位快速匹配，现场装配工序少，互换性强，同规格集装箱的门扇机构可直接通用替换。设计过程中优先考虑了户外长期服役的可靠性：锁杆采用通长整杆结构，没有中间拼接断点，抗扭刚度充足，操作人员在门端转动手柄时，扭矩可以沿杆身均匀传递到三个锁舌点位，不会出现局部锁舌卡滞、不到位的情况；

　　铰接座的包裹式结构将锁杆的回转段完全容纳在内，减少户外沙尘、雨水进入回转配合面，降低长期使用后的锈蚀卡滞概率。门板侧边的四组卡扣座沿高度均匀分布，间距经过载荷校核，门扇在承受舱内货物侧向挤压、或者集装箱堆码产生的微形变时，卡扣座可以分担锁杆的横向载荷，避免锁杆受侧向力弯曲变形。这类多点锁杆式舱门结构不仅适用于标准海运集装箱，也可延伸用到移动式储能方舱、野外设备防护舱、预制模块化舱室的门体设计中，针对有密封、防盗、抗颠簸要求的储运场景，仅需要调整门板厚度、锁杆直径与锁舌间距，即可适配不同开口尺寸的舱门需求。建模过程中各零件的配合关系完全还原实际装配逻辑：锁杆与铰接座的配合间隙、锁舌转动的行程轨迹、

　　门板与门框的贴合余量都按照实际工程公差设定，结构工程师可以直接基于该模型校核门体启闭运动干涉，也可以以此为基础衍生不同锁点数量、不同门板材质的变体方案，不需要重新搭建基础杆系与铰接结构，大幅缩短方舱、集装箱类产品的门体设计周期。
