两寸内螺纹手动不锈钢球阀结构

　　该结构对应两英寸内螺纹连接的手动球阀，主体采用不锈钢材质思路进行建模，适用于水、气、弱腐蚀流体以及常规工业管路中的通断控制。球阀在管路系统中的核心作用不是调节流量，而是通过阀芯90度旋转实现全开或全关；全开状态下通道近似直通，压损较小，沉积物不易在阀腔内部堆积，因此在给排水、化工支线、食品设备、冷却回路、压缩空气系统和小型工艺管路上都有较高使用频率。

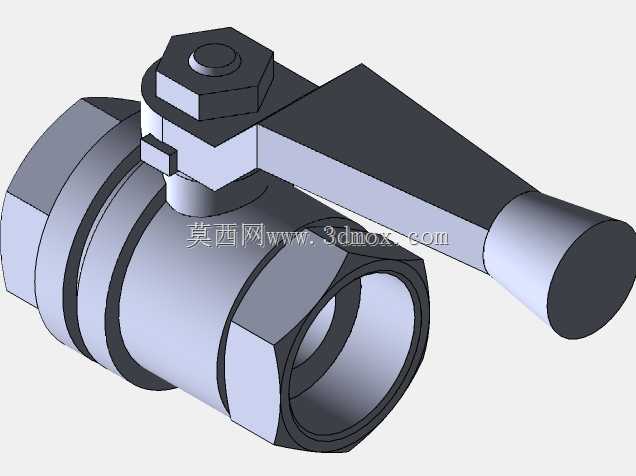

　　从外形上看，模型左右两端为内螺纹接口，端部采用六角外形，便于现场使用管钳或扳手进行拧紧装配。两端接口同轴布置，安装时可直接串入对应规格管道，不需要额外改变管路走向。阀体中部为容纳球形阀芯的腔体，外部通过分段圆柱和六角轮廓体现加工与装配关系；上部设置阀杆伸出结构，并由压紧螺母、密封压盖和定位件组成操作端。该部分在实际产品中承担阀杆支承、填料密封和防松功能，建模时需要特别关注阀杆轴线与流道轴线的垂直关系，否则手柄旋转轨迹和阀芯启闭角度会出现偏差。

　　手柄采用长杠杆式结构，近端与阀杆方头或扁位配合，远端为握持圆柱段。杠杆长度直接影响操作力矩：手柄越长，人工关闭时越省力，但占用的外部空间也越大。布置设备时，不能只核对阀体两端管道接口，还要预留手柄向上或侧向旋转的空间。球阀全开和全关通常相差90度，若手柄周边贴近墙板、机架或其他阀件，现场会出现无法完全转动的问题。对于密集阀组，可在设计阶段通过三维布局检查手柄干涉，并根据维护方向调整阀门安装角度。

　　内部功能逻辑围绕球形阀芯展开。阀芯中心有贯通孔，当孔道与管道轴线重合时，介质通过；当孔道转至与管道轴线垂直时，阀座包覆球面形成密封。阀座一般采用弹性密封材料，装配后依靠预紧力补偿微小尺寸误差。该类球阀适合快速切断，不建议长期处于半开状态承受高速冲刷，因为节流边会造成密封面局部磨损和噪声。模型虽然主要展示外部结构，但在工程设计中应同步考虑阀芯孔径、阀座厚度、阀杆插入深度和腔体壁厚之间的关系。

　　尺寸边界方面，两英寸规格对应的通流能力较大，阀体轴向长度、端部六角对边尺寸和上部手柄高度都会影响安装空间。端部内螺纹需要与外螺纹管接头、内接或设备接口匹配，螺纹旋入长度不能过短，以免承压时连接不可靠；也不能过长，避免螺纹端部顶入阀腔影响阀芯运动。阀体两端六角面应留出扳手咬合位置，若保温层、护罩或管架距离过近，装配阶段会出现工具无法就位的情况。

　　建模处理上，可将阀体、阀芯、阀杆、压紧螺母、手柄和销钉等零件分件建立，以便在装配环境中检查运动关系。阀体适合采用回转体加六角切削特征的方式构建，流道部分保持同轴；手柄则通过拉伸、圆角和端部圆柱组合成型。密封槽、螺纹退刀位置、阀杆台阶和螺母倒角虽然细小，却会影响实物装配，不应在结构模型中省略。干涉检查重点包括手柄旋转范围、阀杆与压盖间隙、阀芯与阀座贴合位置以及两端接头旋入后的剩余空间。

　　在实际选型中，这类阀门常安装在泵出口、设备入口、支管切断点和维护段附近，目的是在检修局部设备时隔离介质，减少整线排空损失。不锈钢材质更适合潮湿环境、洁净管路或有防腐要求的场合。若用于高温、高磨损或强腐蚀工况，还需要结合密封件材料、压力等级和螺纹标准进一步校核。三维结构设计时，应把阀门作为管路系统中的一个功能节点处理，既保证流道连通，也兼顾操作、拆装、密封和现场空间边界。
