通讯布线用卡扣式电缆固定支架

　　在通讯机柜、弱电井和设备面板布线场景里，零散线缆如果没有可靠约束，后期检修时很容易出现线束交叉、受力拉扯和接口松动。这个卡扣式电缆固定支架就是针对这类问题设计的小型布线件，主体采用盒状承托结构，上部开口形成线缆容纳腔，内部设置弹性压舌，线缆放入后依靠压舌自身回弹力压住线身，既限制线缆径向窜动，又不会过度挤压绝缘外皮。

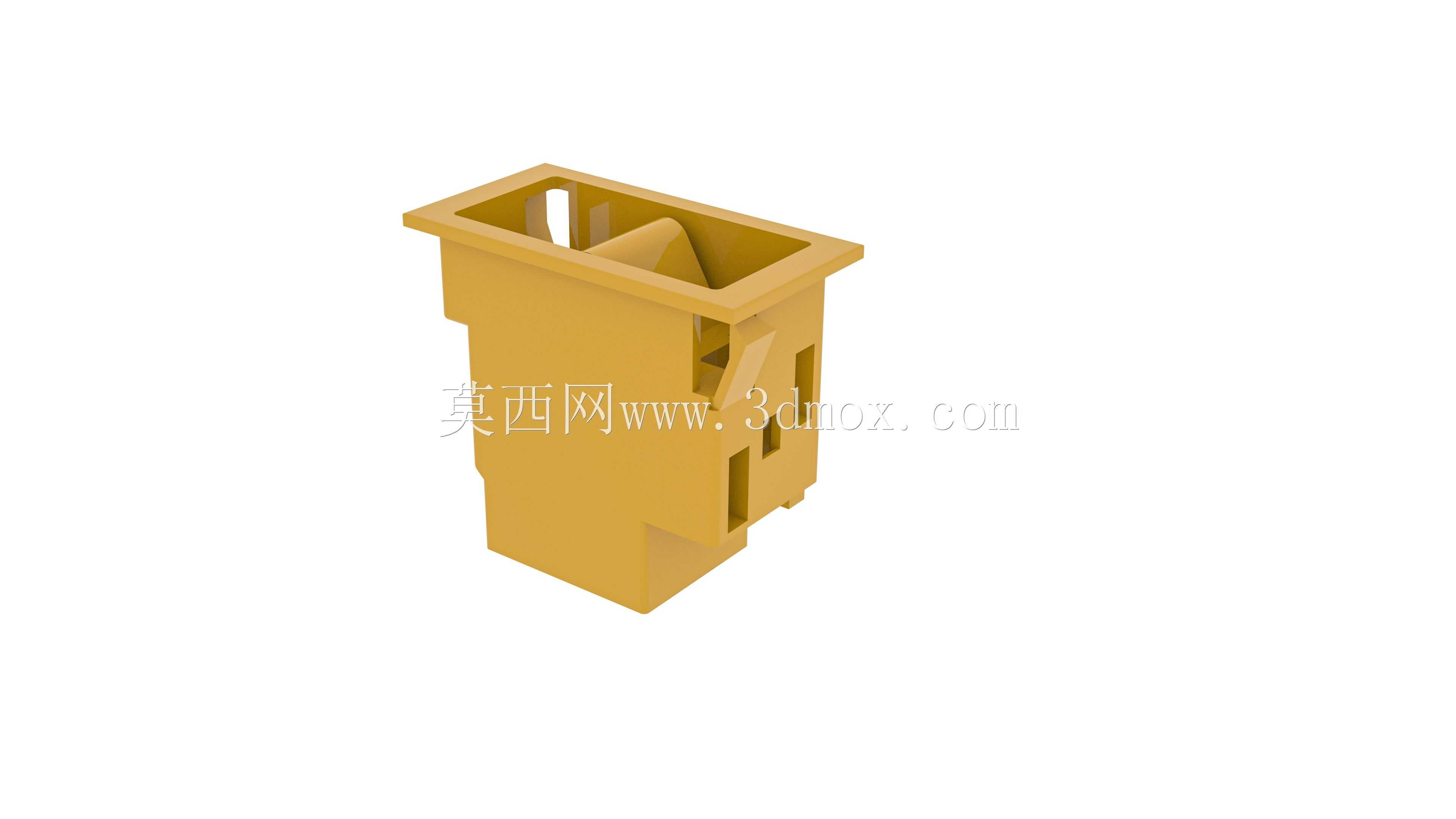

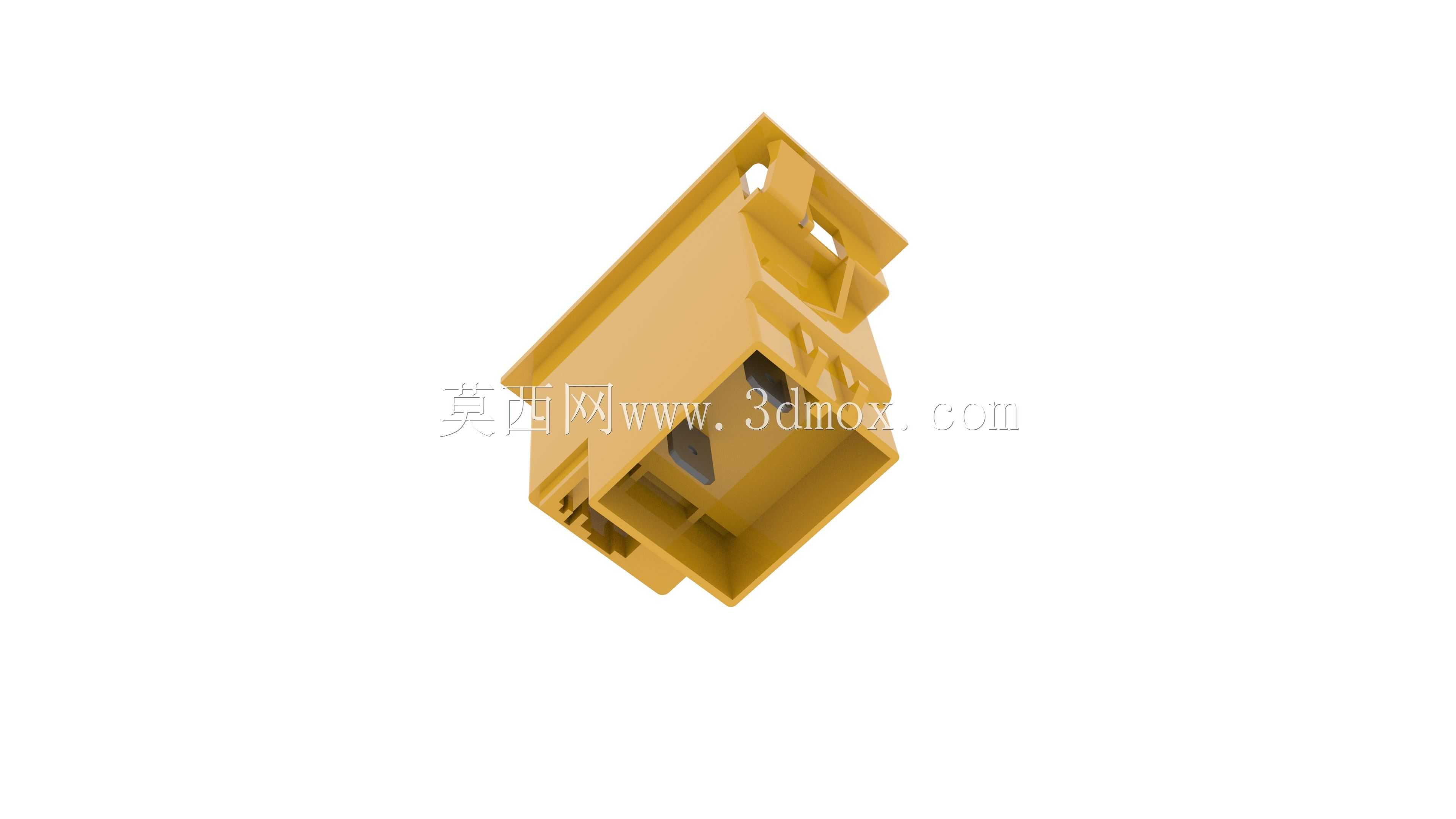

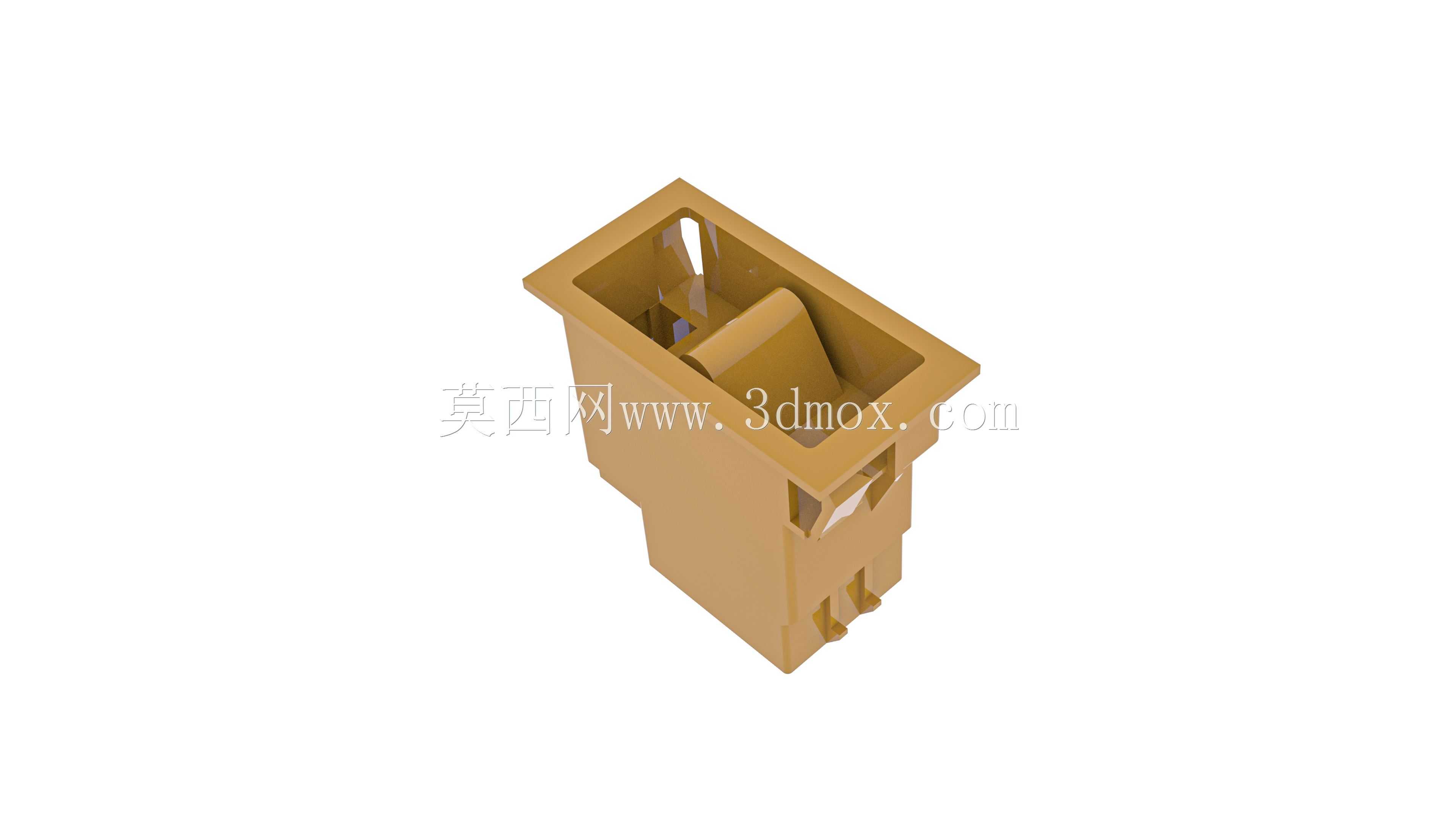

　　从实际安装逻辑看，支架下部带有弹性卡爪，使用时直接对准机柜面板或安装板的预留矩形开孔推入，卡爪越过板厚后自动张开，配合上端法兰面完成轴向限位，不需要额外螺钉或紧固件，单人即可完成装配，在批量布线作业中能明显减少安装工时。上部法兰轮廓大于安装开孔，可遮挡开孔边缘毛刺，同时限制支架继续向孔内窜动；下部卡爪两侧设置导向斜面，压入过程中自动收拢，到位后有清晰的卡位反馈，降低虚装概率。

　　结构设计上，容纳腔内壁做了圆滑过渡，避免锐边割伤电缆护套；压舌朝向入口一侧带有导入斜面，线缆压入时会先撑开压舌，到位后压舌回落形成防脱约束。支架侧面预留局部让位缺口，用于避让相邻线束或面板凸起结构，减少安装干涉。整体壁厚按照绝缘件常用受力条件分配，法兰区域厚度较大以承受按压装配载荷，卡爪部位保留适当弹性变形量，既保证卡接强度，又避免反复拆装时发生脆断。

　　外形边界方面，支架上端为近似方形法兰，向下延伸出缩径盒体，插入段轮廓与面板开孔保持小间隙配合，法兰面与安装板表面贴合后限制支架倾斜。容纳腔宽度按常见通讯电缆外径范围设定，可同时承托单根较粗电缆或多根细信号线；支架高度控制在较低范围，适配机柜内部紧凑走线空间，不会过多占用设备内部风道。安装时需要确认开孔尺寸与卡爪间距匹配，板厚应落在卡爪有效夹持范围内，开孔边缘避免严重飞边，防止卡爪无法完全回弹。

　　使用过程中，线缆从支架开口处压入腔体内，压舌提供持续压紧力，设备运输振动时线缆不会从支架内脱出；多只支架按布线路径排布时，可把线束整理成平直走向，区分强弱电线缆通道，便于后期排查线路。维护拆卸时，从面板背面捏住卡爪两侧即可将支架顶出，线缆也可反向从压舌处取出，重复装拆后仍能保持卡接性能。

　　三维建模时需要重点表达法兰、腔体、压舌和卡爪之间的装配关系：卡爪工作状态下处于张开限位，安装过程中则表现为向内弹性收拢；压舌与线缆之间保留合理压紧量，模型中应体现压舌根部的薄壁弹性区域。腔体内部圆角、卡爪导向斜面和法兰止挡面都要完整建模，因为这些结构直接决定安装手感、固定可靠性和线缆防护效果。对于结构设计人员来说，这类小件虽然体积不大，但卡接量、壁厚和开孔边界的配合直接影响现场装配效率，建模时不能只做外观外形，还要把安装干涉、弹性变形空间和线缆容纳范围一并校核清楚。
