带减速输出端的伺服驱动电机结构

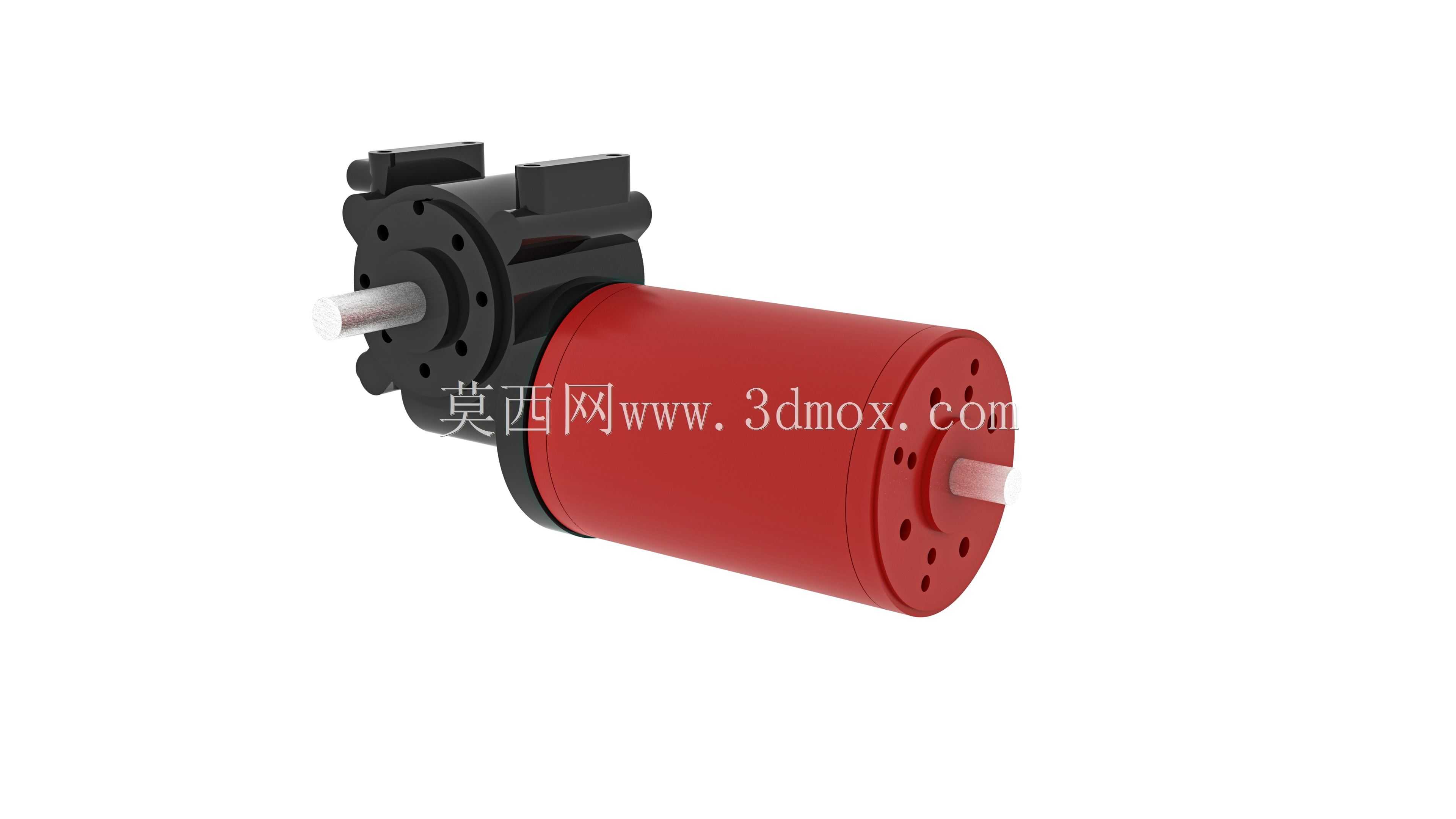

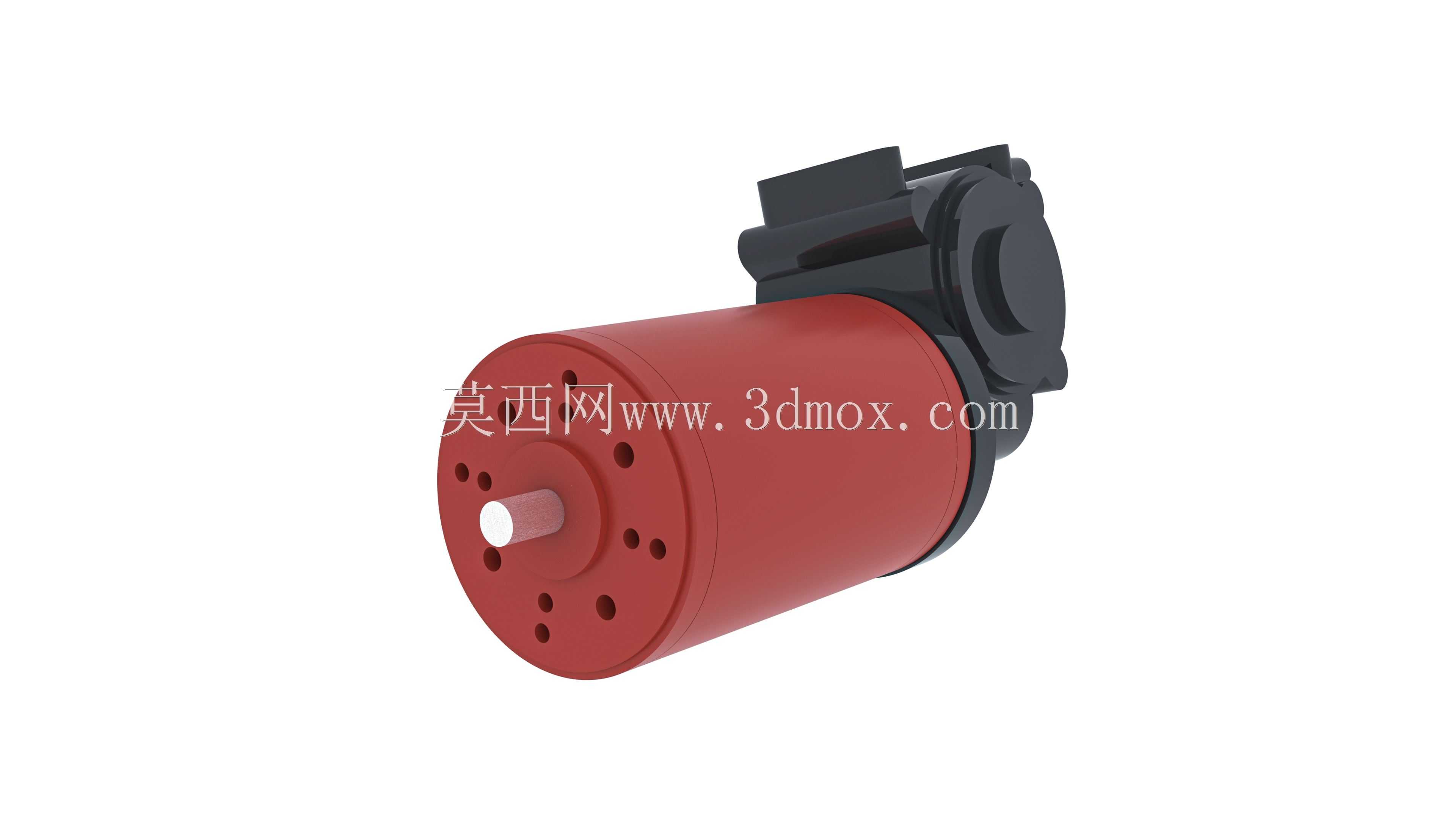

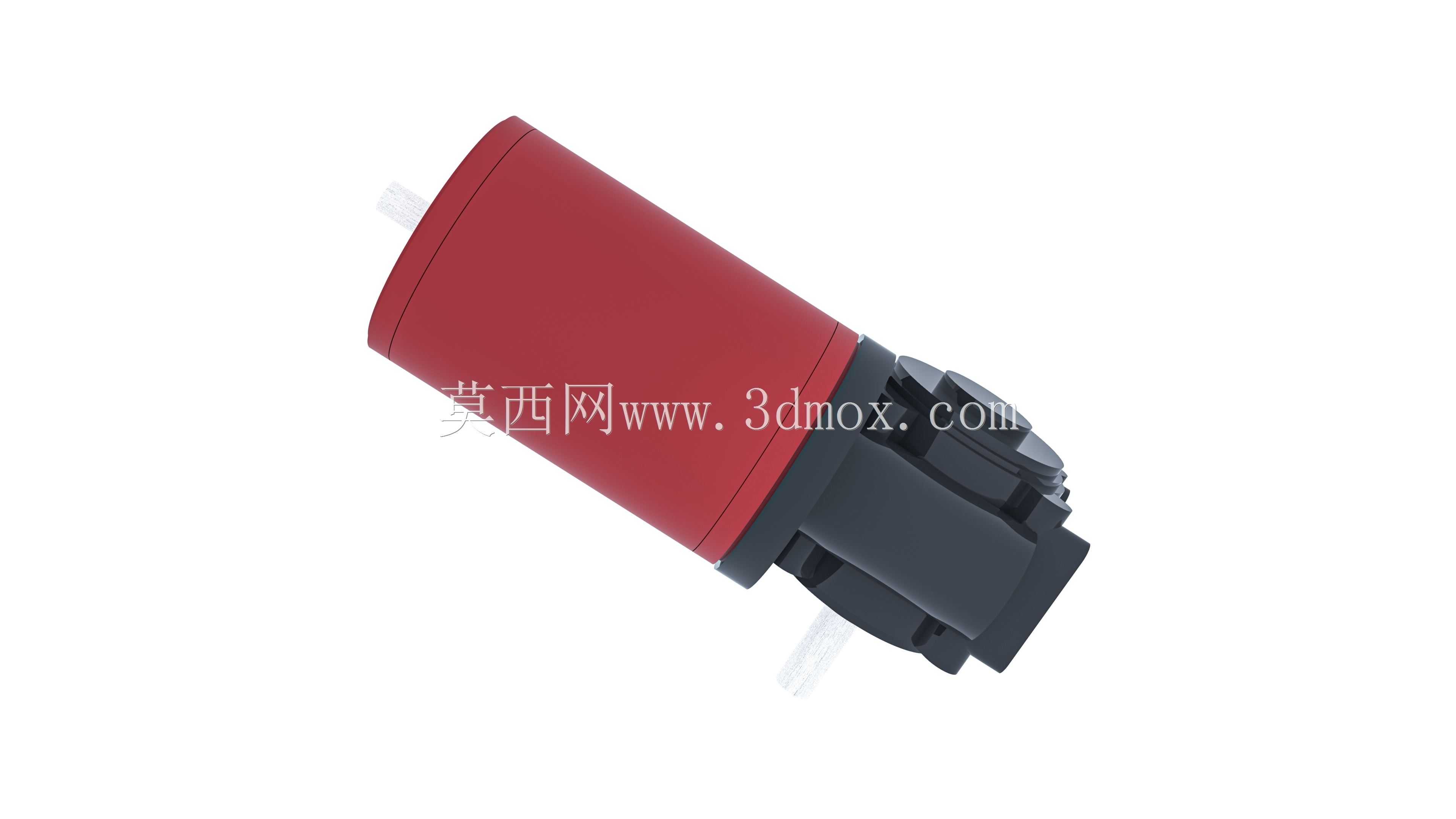

　　该结构呈现的是一种集成减速输出端的伺服驱动单元，主体由红色圆柱形电机筒体、黑色前端安装法兰、侧置接线或反馈组件以及双端伸出轴组成。整体形态面向紧凑安装空间下的旋转驱动需求，适用于小型自动化设备、输送定位机构、实验装置、包装辅助机构、阀门调节机构以及需要低速大扭矩输出的传动场合。红色筒体部分承担电机本体的容纳功能，内部对应定子、转子、绕组及相关电磁转换结构；外部圆柱面有利于在有限空间内布置，也便于通过抱箍、支座或定制托架进行固定。筒体后端保留有端面安装孔和中心轴伸，这一特征使该单元不仅可通过前端法兰接入负载，也能在特定机构中利用后端轴部完成同轴连接、检测元件布置或辅助传动。前端黑色部分为减速与安装集成区域，外形较电机筒体更复杂，

　　包含法兰面、定位凸台、螺栓孔、侧向凸起和输出轴。法兰端面围绕输出轴布置多个连接孔，可直接与设备墙板、齿轮箱、转盘、丝杠支座或连杆机构对接。输出轴从前端中心伸出，轴径与筒体后端轴伸形成明确区分，说明前端承担主要扭矩传递，后端更多用于安装边界扩展或辅助定位。侧向块状结构位于前端壳体上方，造型带有台阶和安装面，工程上可对应接线盒、制动器接口、编码器外罩或传感器安装位。该区域与主筒体之间形成局部避让，使线缆弯折、插头插拔和维护操作不必紧贴电机圆柱面，减少装配干涉风险。对于需要频繁点动、换向和速度调节的设备，这种将驱动、减速和接口集中在较小轴向范围内的布置方式，能够缩短传动链，降低联轴器数量，并提高机构响应的一致性。从安装边界看，

　　设计时应优先校核圆柱筒体外径与周边护罩、机架型材、管线之间的径向间隙；前端法兰的多边形外轮廓和侧向凸起决定了最小安装包络，不能仅按筒体直径估算占用空间。轴向尺寸需同时计入前输出轴伸入负载的长度、后端轴伸或端盖占用长度，以及接线插头在侧向上的弯曲半径。若设备采用卧式支撑，支撑点宜靠近前端法兰和筒体中后部，避免悬臂过长导致轴系受径向载荷；若采用法兰立式安装，则应关注紧固件承载方向，并在必要时增加防转销或定位台阶。结构设计思路上，前端黑色壳体不仅是外观件，更承担减速机构定位、输出轴支承和负载反力传递作用，因此其孔位同轴度、法兰平面度和壳体刚度会直接影响齿轮啮合、轴承寿命及运行噪声。红色筒体与前端壳体之间的连接区域应保证周向定位可靠，

　　使电机内部磁场中心与减速输入级保持稳定关系。双轴伸布局在建模时需要重点表达各轴段直径、伸出长度、键槽或平面特征以及端面孔位，这些细节会影响后续联轴器选型、带轮安装和编码器装配。实际应用中，这类驱动单元常用于空间受限但要求输出扭矩较高的场合，例如轻载回转工作台、自动翻盖机构、精密给料装置、小型卷扬机构、辊筒驱动以及教学实训平台。选型和三维布置时，不能只关注额定扭矩，还需结合负载惯量、启停频率、安装姿态、散热空间和维护方向综合判断。模型将筒体、法兰、侧置组件、轴伸和安装孔位完整呈现，便于工程师在设备总装阶段检查干涉、确定紧固件位置、规划线缆走向，并为后续工程图细化、支座设计和传动件匹配提供直观依据。
