转弯滚筒输送线弧形输送机构

　　这套弧形转弯滚筒输送结构，是车间物流线里用来改变工件输送方向的核心段，常见于电商分拣线、家电装配线、食品包装线以及仓储周转区，当直线输送线需要完成90度或者大角度转向、衔接两条不同走向的主线时，不需要额外布置顶升移载或者转角机械手，依靠这段弧形辊道就能让箱体、托盘、规整工装件顺着弯道平稳过渡，省去复杂的转向机构成本，也能减少工件在转向工位的卡顿、磕碰问题。

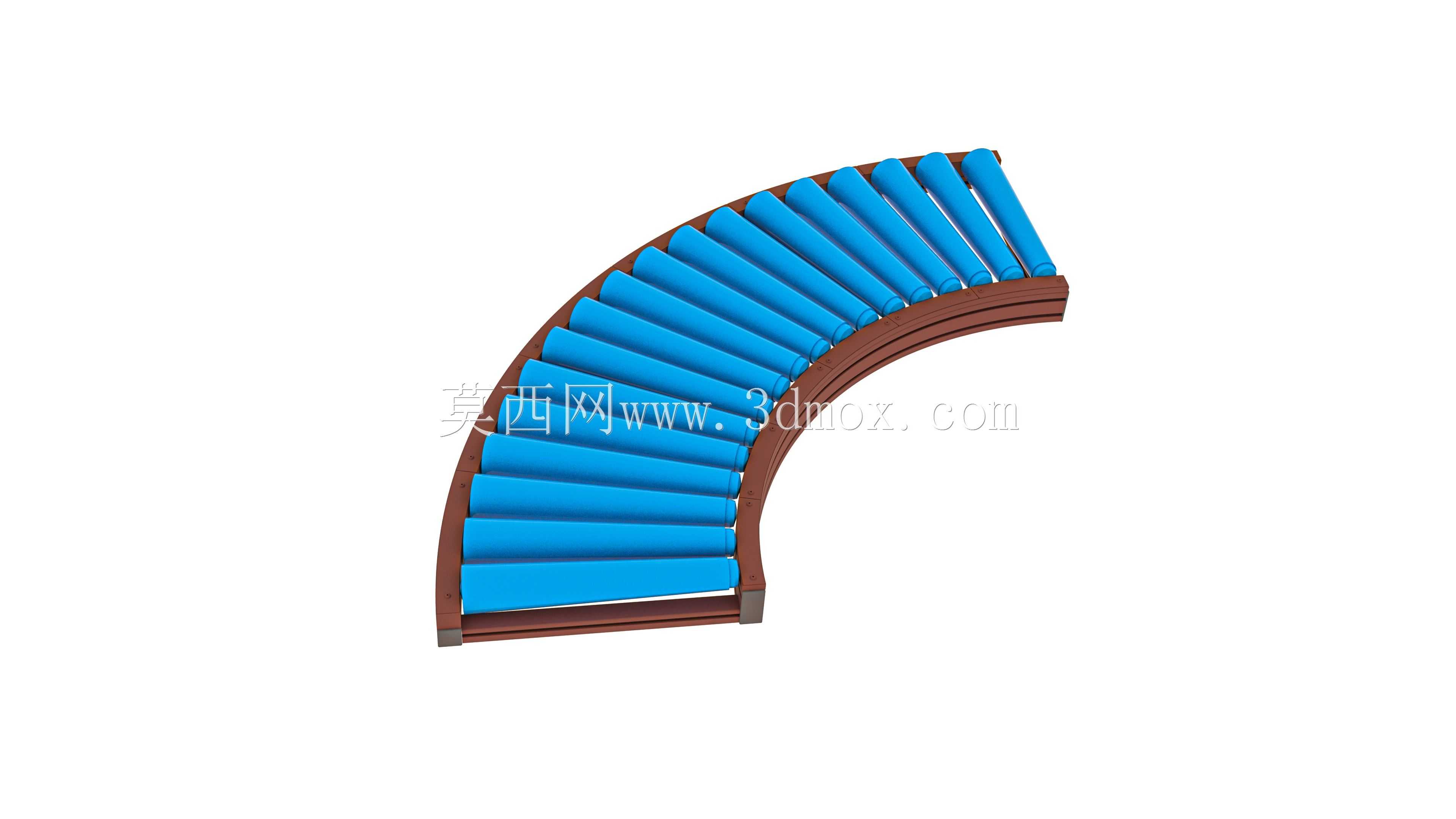

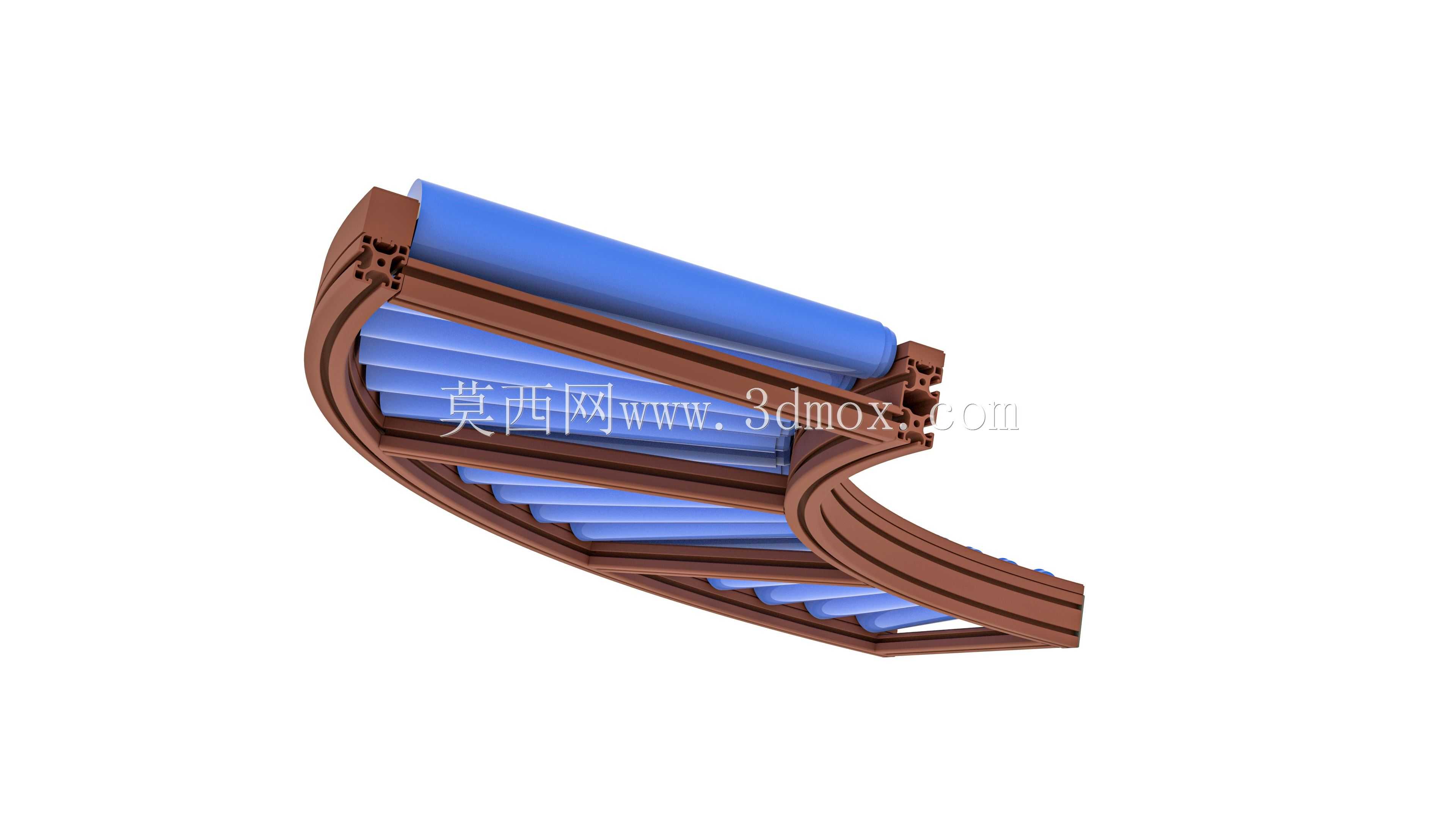

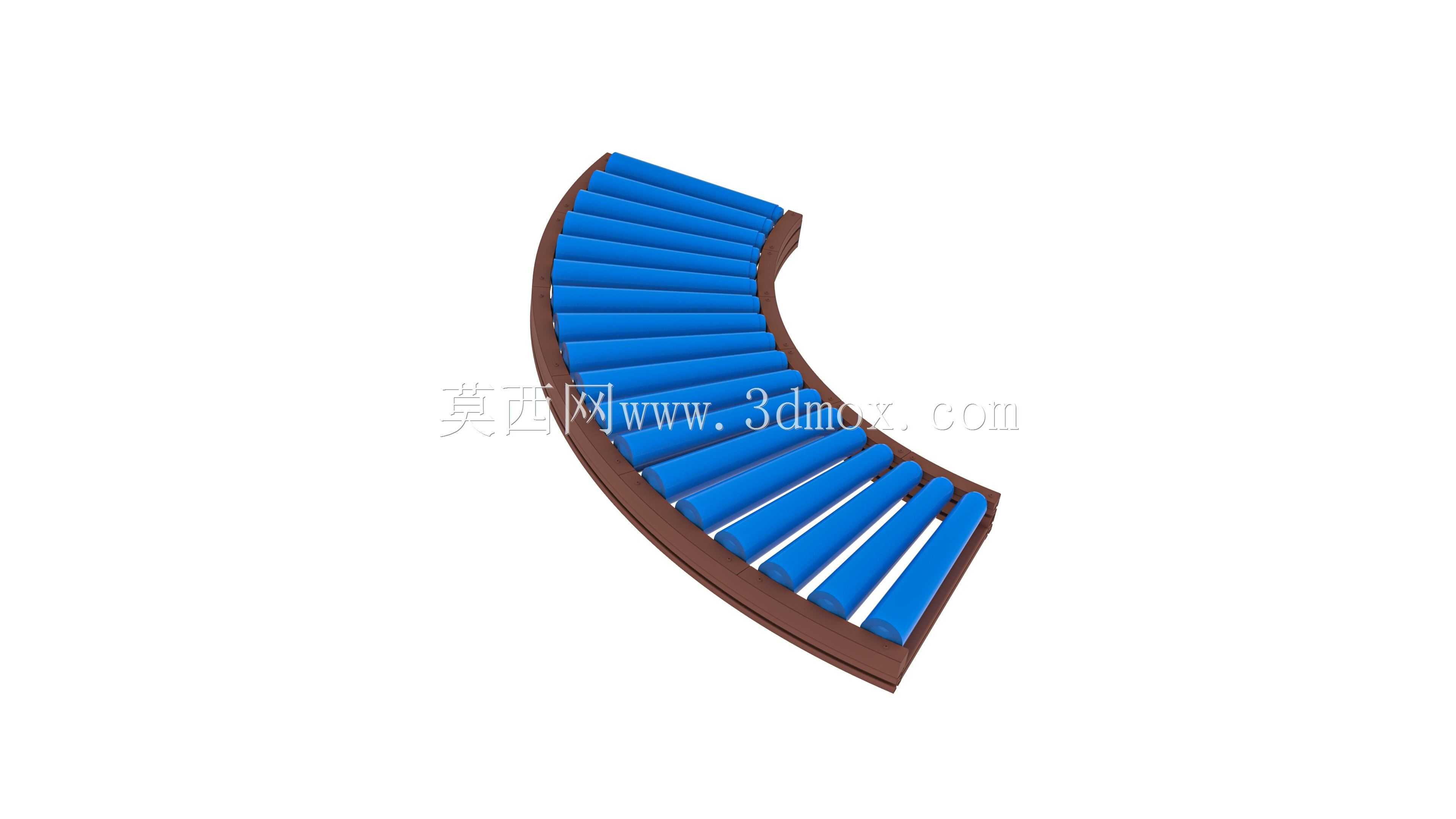

　　从结构组成来看，整段弯道的内外两侧都采用弧形折弯的型钢机架作为承载边框，边框沿着转弯曲率连续成型，内侧弧半径更小、外侧弧半径随转弯角度同步延展，机架底部预留了支腿安装位，现场布设时可以直接和前后直线段输送机的机架对接，对接面的安装孔位和常规辊道输送机的端面孔距保持通用，不需要单独改制连接件。机架之间沿弧线等距排布了多根无动力蓝色输送滚筒，每根滚筒的两端都通过轴承座固定在两侧弧形机架上，滚筒自身可以绕轴线自由转动，相邻滚筒之间的间隙控制在合理范围，避免小件纸箱、托盘边角卡入辊缝。

　　设计这段弯道的时候首先要确定转弯内半径，半径过小会导致输送工件在离心作用下向外侧偏移，甚至从辊道侧边滑脱；半径过大则会占用过多车间平面空间，浪费布局面积。建模时先根据现场允许的安装边界画出内外两条同心圆弧路径，再沿圆弧的径向逐根布置滚筒，保证每根滚筒的轴线都指向圆弧的圆心，这样工件在弯道上行进时，不同位置的辊子线速度可以自然匹配内外侧的行程差——外侧走过的弧长更长，对应辊面的线速度天然更高，内侧弧长更短、线速度更低，不需要给每根辊子做差速传动，无动力状态下靠工件和辊面的摩擦力就能顺畅转向，如果是动力输送版本，也可以在辊筒下方加装弧形布置的多楔带或者链条，统一驱动所有辊筒同步运转。

　　外形尺寸方面，整段弯道的径向宽度也就是输送面的有效宽度，和对接的直线输送机宽度完全一致，常规适配400毫米到1200毫米宽的标准料箱与托盘，转弯角度可以根据布局需求做成30度、45度、90度甚至180度回头弯，模型里呈现的是接近90度的转向段，机架底部的支腿高度和主线输送面标高齐平，安装时只需要调整支脚的水平度，就能保证前后段输送面没有高度差，工件过渡时不会出现颠簸。机架侧边还可以按需加装弧形导向护栏，护栏沿着外弧边缘布设，防止高速输送的工件在转向时偏移出轨，护栏的安装槽在机架边框上已经预留，现场直接拧入紧固件即可装配。

　　实际使用场景里，这种弯道输送段大多布置在车间通道拐角、生产线U型布局的折返位置，或者分拣区的合流、分流工位，相比皮带转弯机，滚筒弯道的承载能力更强，适合输送带油污的重型工件、高温件或者有尖锐边角的工装，辊筒表面耐磨损、耐磕碰，维护时只需要单独更换损坏的单根滚筒，不需要整体更换输送带，运维成本更低。建模过程中所有滚筒的直径、辊间距都按照通用输送设备的行业规范设定，轴承座的安装位置、机架型材的截面尺寸都保留了可编辑参数，设计人员可以直接根据现场的工件重量、输送节拍调整辊筒壁厚、轴径以及机架支撑间距，比如输送重型托盘时可以加密辊筒排布、加大辊径，输送轻小件时可以适当放大辊缝降低整机重量。安装边界上，整段弯道的外弧最外侧到内弧圆心的距离就是设备的最大占地半径，布设生产线时提前在平面布局里留出对应的弧形空间，避开厂房立柱、电控柜等固定障碍物，对接的两段直线输送机分别和弯道的两个切向端面对齐，就能完成整条输送线路的转向衔接，不需要额外做复杂的现场改制。
