散料储料仓带皮带输送给料机组

　　这套三维结构围绕散状物料的暂存、缓冲和连续转运展开，上部采用大开口方形受料斗，斗壁向下收拢形成锥形过渡段，使物料能够依靠自重向中心出料口汇集。料斗上口尺寸较大，便于装载机、抓斗或上游卸料设备直接投料；下部收缩段控制物料流动截面，避免大面积堆料时对下游设备形成冲击。斗体外侧布置加强筋和边框，薄板焊接结构在控制自重的同时保证侧壁刚度，减少满料工况下的鼓胀变形。

　　料仓下方设置计量或给料衔接段，物料经斗底出口进入水平输送设备。输送部分采用带式输送结构，包含托辊组、输送带、驱动端、改向端、张紧机构和中部机架，能够把从料仓排出的散料沿水平方向连续送出。输送带两侧设置挡边和导料槽，防止落料点处物料外溢；驱动端布置在输送方向末端，便于布置减速电机和维护空间，改向端配合张紧装置补偿皮带伸长并保持运行张力。

　　整机支撑采用多层钢结构框架。上部平台承托料斗和给料设备，立柱之间通过横梁、斜撑和水平连系杆形成稳定空间桁架，能够承受料斗满载时的垂直载荷以及加料时产生的偏载。支腿向下延伸至基础地脚板，底板预留锚固孔，现场安装时可通过预埋件或膨胀螺栓固定在混凝土基础上。框架中部保留检修通道和操作空间，方便人员观察料流、检查闸门、维护托辊及更换易损件。

　　从布置边界看，设备高度主要由料斗容积、下方给料机构和皮带输送倾角决定；平面尺寸则受料斗上口、皮带机长向输送距离和两侧维护通道共同约束。设计时需要在料仓储量与设备总高之间平衡：储量过大会增加框架载荷和基础成本，储量过小则容易造成上游供料与下游输送节拍不匹配。皮带机伸出端作为卸料点，应与后续运输车辆、料斗或工艺设备入口保持合理高差，避免落料扬尘和物料破碎。

　　在实际应用中，这类机组常见于煤炭、砂石、粮食、生物质燃料、矿粉等散料处理现场，可作为生产线前端的缓冲料库，也可用于定量给料和转运。料斗起到削峰填谷作用，上游间断卸料时，下游皮带仍能保持稳定连续运行；若在出料口配置闸门、振动给料器或称重装置，还可实现截料、调节给料量和流量监控。

　　建模过程中，料斗锥壁与支架连接关系是重点。斗体载荷通过斗壁下部、支承梁和连接垫板传递到框架，不能仅依靠薄板焊缝承受全部重量；出料口与给料设备之间应保留法兰或螺栓连接面，便于装配密封件和检修拆卸。皮带机机架则需要保证托辊安装面的直线度，尤其是受料段和回程段，若框架挠度过大，会导致皮带跑偏、撒料和托辊异常磨损。

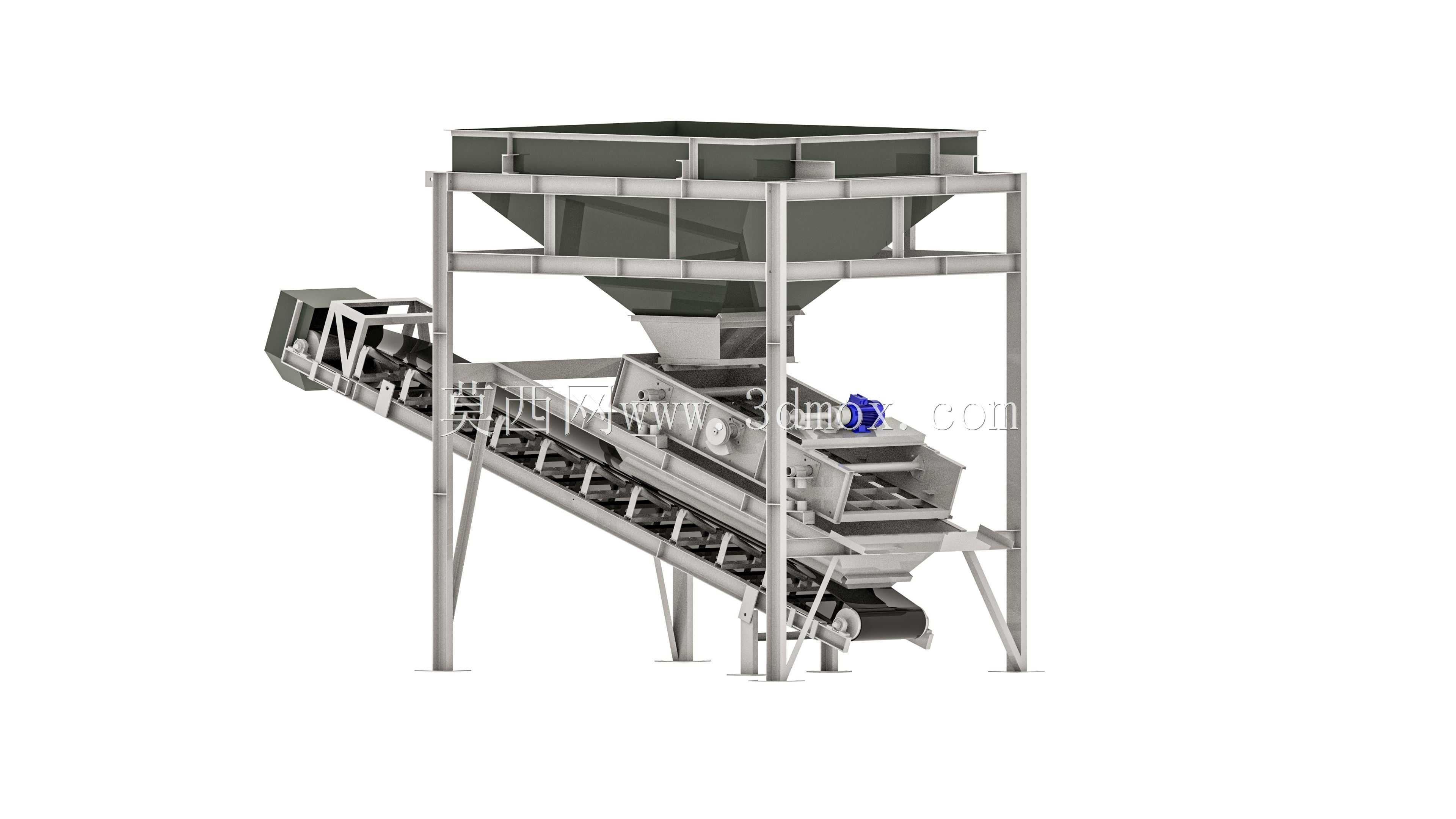

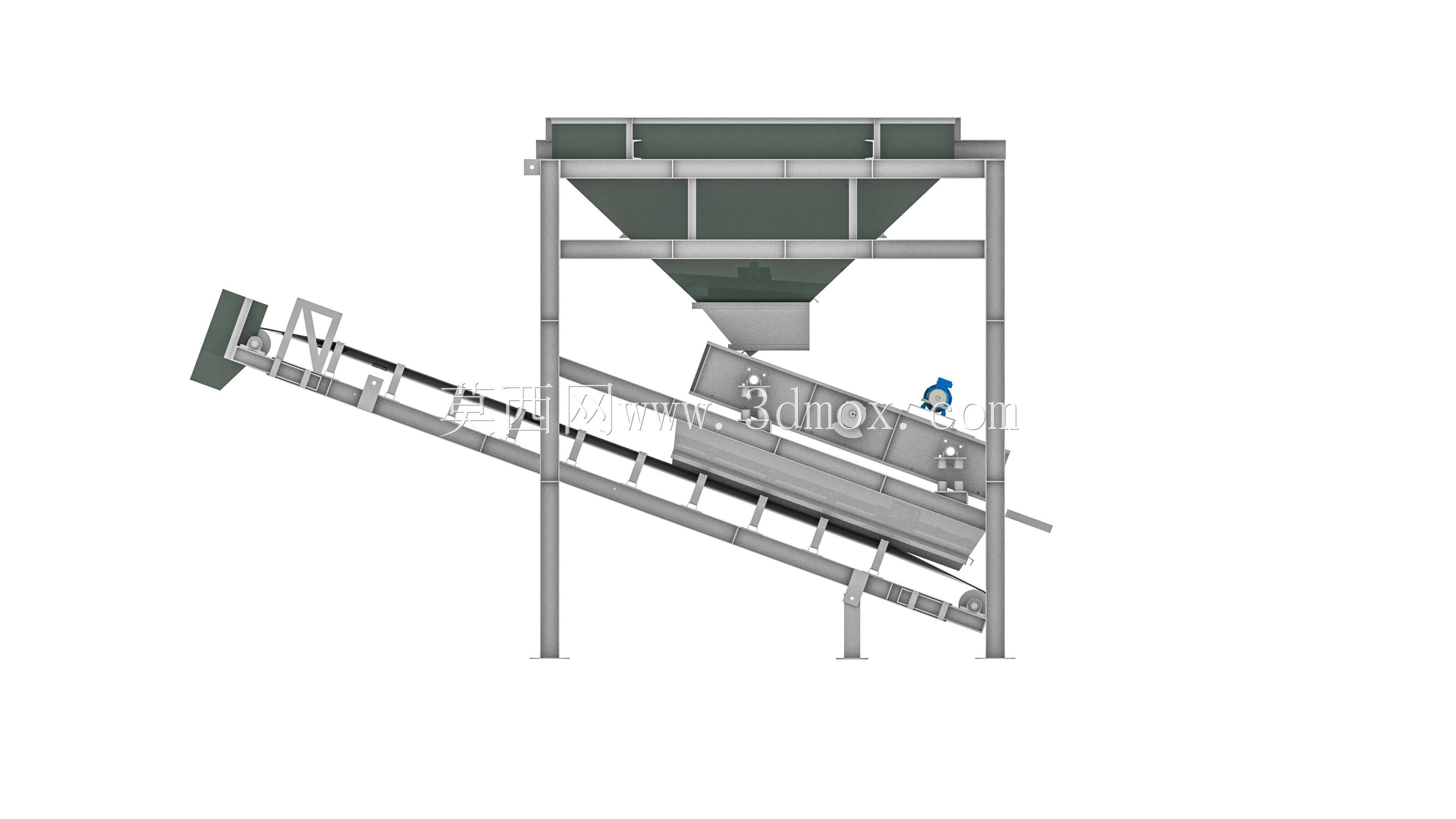

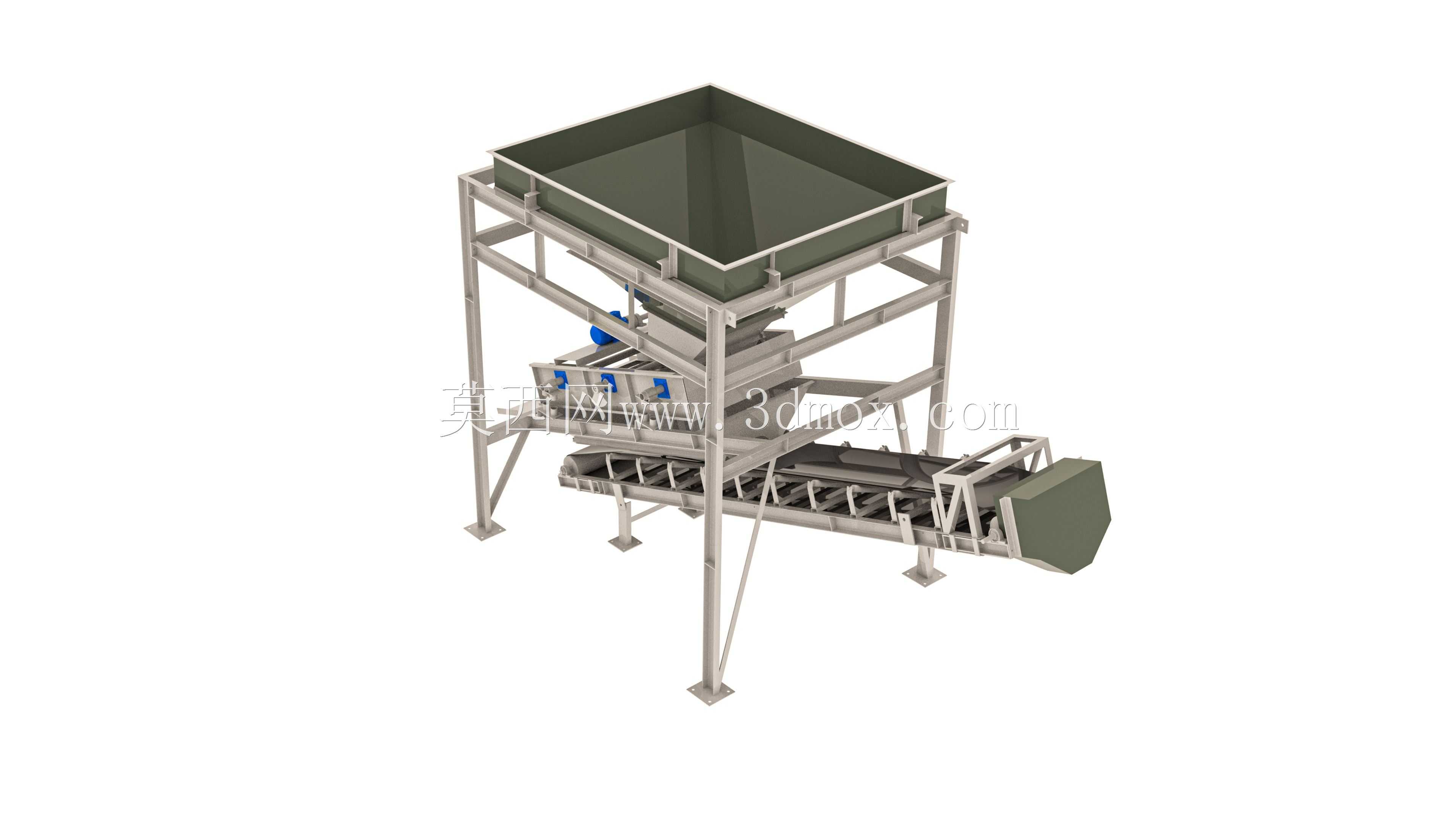

　　外形表达上，模型完整呈现了料斗、立柱、平台梁、斜撑、皮带、滚筒、托辊和端部护罩等结构，能够用于设备布置校核、基础条件确认、钢结构拆图参考以及散料工艺流程演示。对于选型人员而言，可直观看出投料区、储料区、给料区和输送卸料区的空间关系；对于结构设计人员，则可进一步校核支腿受力、梁截面规格、料斗壁厚、加强筋间距和皮带机维护空间。
