多片式摩擦耦合传动结构三维设计

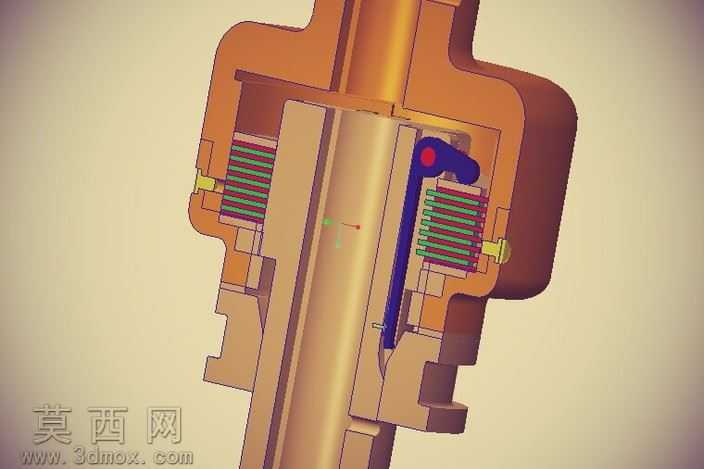

本作品为多片式摩擦耦合传动结构的三维建模设计，采用PTC Creo Parametric软件完成全参数化建模与渲染工作。建模过程中首先对摩擦耦合的核心功能进行拆解，明确其依靠摩擦片间摩擦力传递扭矩、可实现动力接合与分离的核心作用，依次完成中心轴、内外摩擦片组、压紧机构、壳体、定位卡簧等零部件的独立建模，每个零件均按照实际机械加工的尺寸公差要求设定参数，保证各部件装配时的配合精度符合机械设计标准。材质渲染阶段，为金属壳体赋予哑光铜合金材质，还原金属部件的厚重质感与机加工表面的细微纹理，摩擦片组采用红绿交替的配色区分主动片与从动片，既直观展示摩擦片的堆叠排布结构，也让整体装配层次更加清晰，压紧杠杆部件采用深蓝色高亮材质，突出其施力传动的功能属性，中心轴采用亮面金属材质，体现轴类零件的表面加工精度。结构设计上，采用多片摩擦片同轴堆叠的布局，相比单片摩擦结构可在相同径向尺寸下传递更大扭矩，压紧机构通过杠杆结构放大轴向压紧力，保证摩擦片间可产生足够的摩擦力矩，壳体上的定位卡槽与卡簧结构用于固定摩擦片组的轴向位置，避免工作过程中出现窜动，各部件间预留合理的装配间隙，既保证动力传递过程中摩擦片可顺畅压紧与分离，也避免出现卡滞问题。设计过程中充分考虑摩擦耦合的实际工作场景，对摩擦片的接触面积、压紧力的传递路径进行了优化，确保动力传递过程平稳可靠，可应用于需要软启动、过载保护的传动系统中，整体模型装配关系完整，结构细节还原度高，可直接用于机械原理教学、传动系统方案验证等场景。
