低成本桌面小型数控雕刻机结构设计

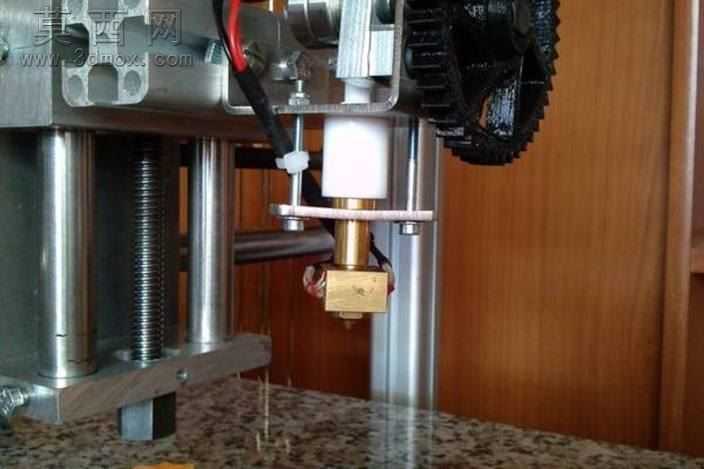

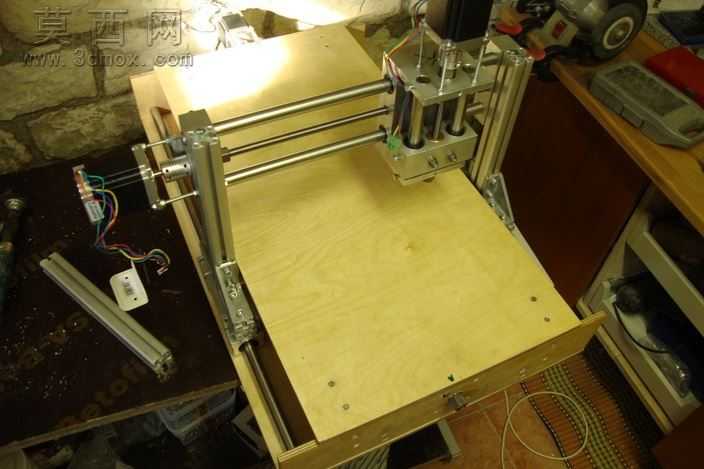

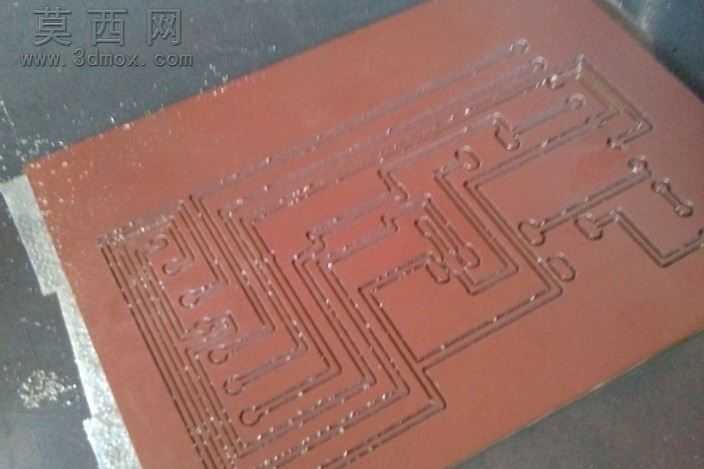

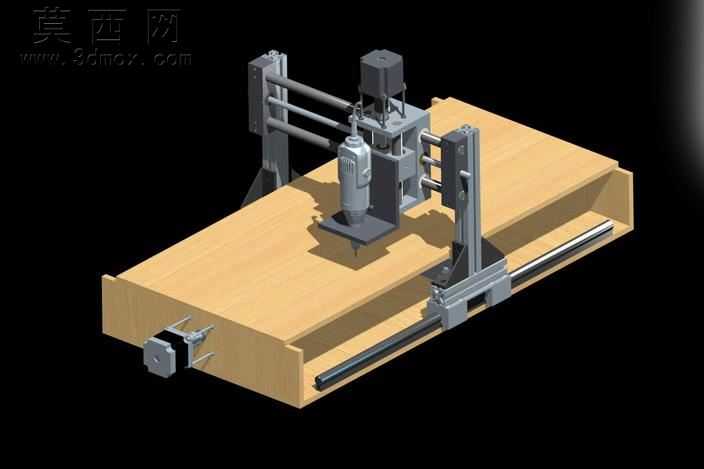

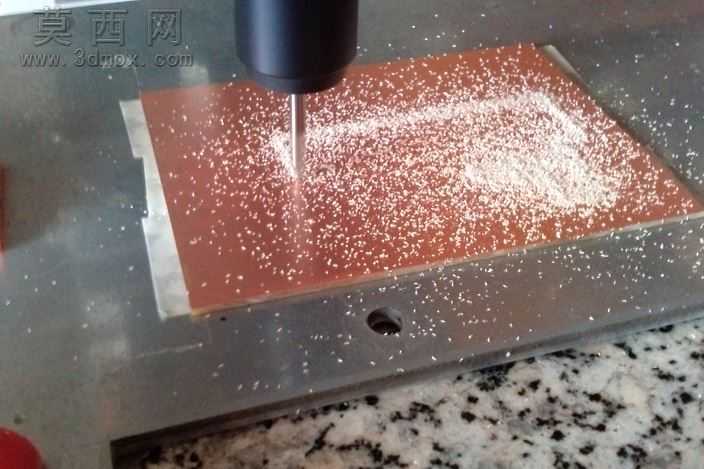

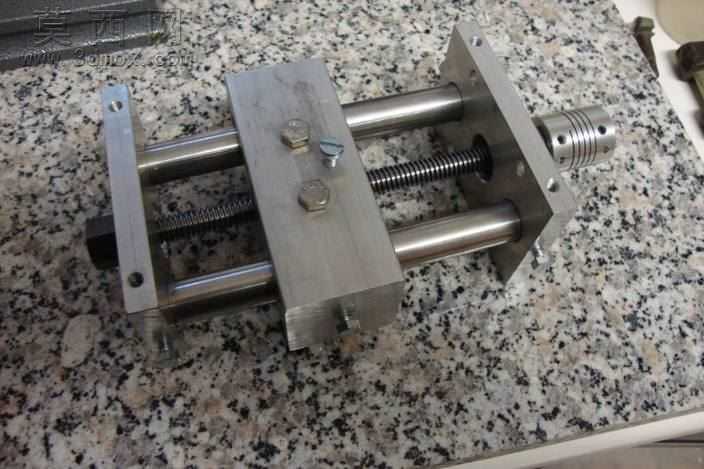

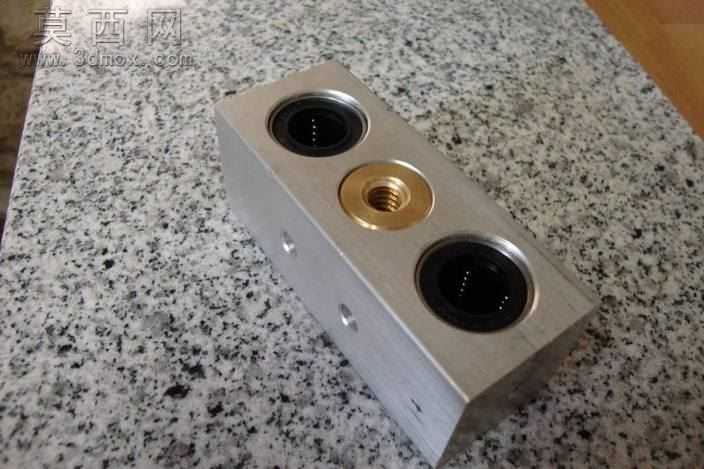

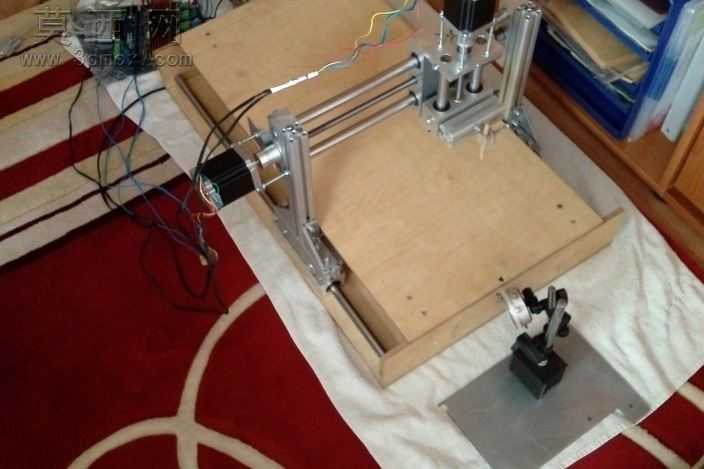

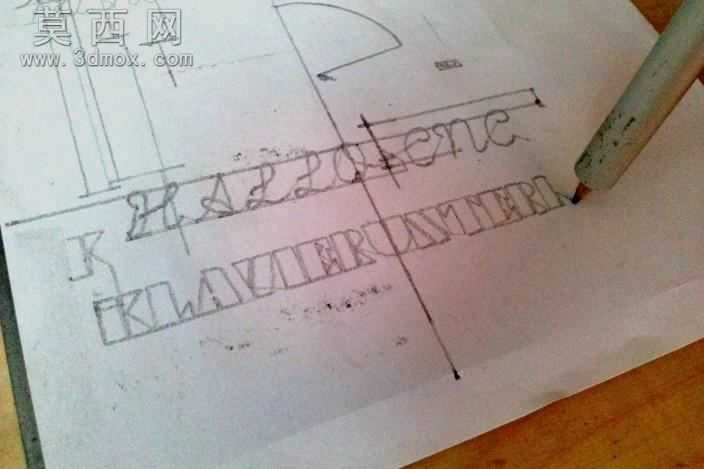

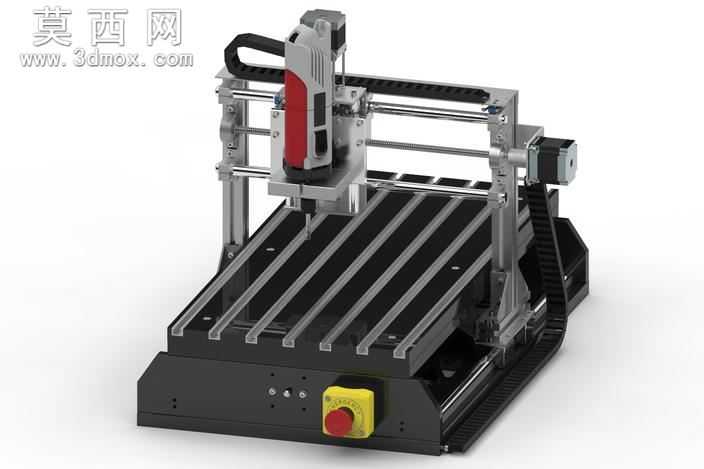

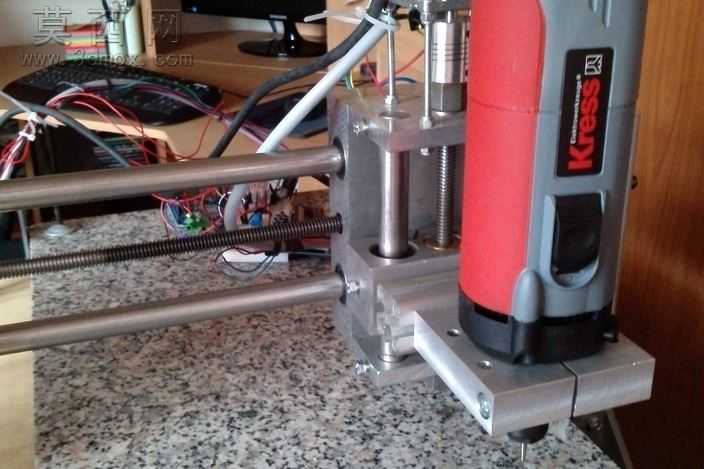

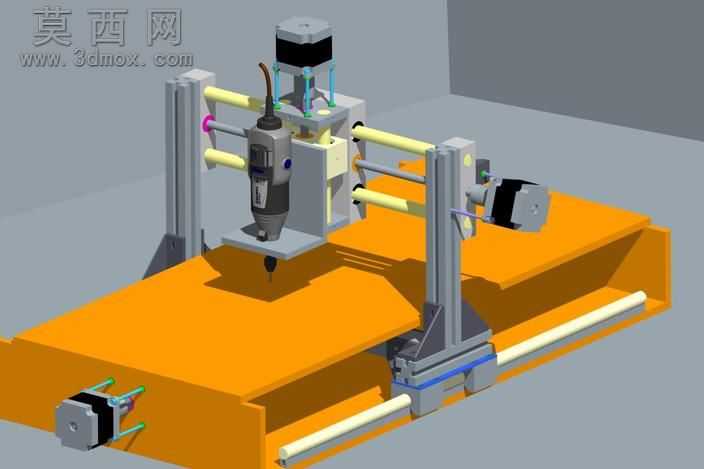

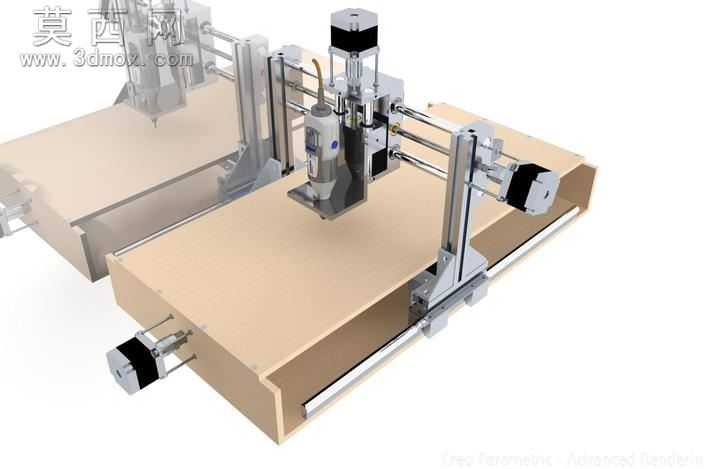

本作品为面向个人DIY与小型加工场景设计的超低成本桌面数控雕刻机，整体建模过程围绕低成本易加工、易组装的核心思路展开，在三维建模阶段优先选用市面通用的标准铝型材、光轴导轨、通用传动件与标准电控配件，大幅降低非标准定制件的占比，让普通爱好者无需复杂加工条件即可完成整机的复刻与组装。整机结构采用龙门移动式布局，建模阶段对各运动轴的行程做了精准匹配，其中X轴行程280毫米、Y轴行程550毫米、Z轴行程110毫米，可覆盖绝大多数小型工件的雕刻、钻孔、轻铣加工需求，适配木工、塑料、软金属等多种材质的小件加工场景。建模过程中对各部件的装配关系做了完整的干涉校验，从底部的机身承托框架、Y轴传动导轨组件，到龙门架的X轴横向运动模组、Z轴垂直进给的主轴安装座，再到前端的急停控制按钮、拖链走线结构，每一处连接位都预留了标准件的安装间隙，既保证装配时的容错空间，也避免运动过程中出现部件剐蹭、行程卡滞的问题。外观渲染阶段针对不同部件做了差异化的材质区分，铝型材框架赋予磨砂金属质感，传动光轴与丝杆做了抛光金属的反光效果，主轴外壳采用工程塑料与金属件结合的材质表现，急停按钮还原了工业控件的黄底红帽配色与哑光质感，工作台面的T型槽结构做了清晰的细节刻画，拖链的分段铰接结构也完整还原，让渲染效果贴近真实设备的视觉表现。设计过程中充分考虑了个人用户的组装便利性，所有非标准结构件都采用易切割、易钻孔的板材设计，无需高精度CNC加工即可制作，传动部分选用通用的步进电机与丝杆传动组合，兼顾传动精度与采购成本，电控部分预留了通用数控控制板的安装位，用户可根据自身预算选择不同档次的控制方案。整机结构紧凑，占地面积小，适合放置在桌面使用，既可以作为个人爱好者的DIY加工工具，也可用于小型工作室的打样、小件加工场景，在控制成本的前提下尽可能保证了设备的运动稳定性与加工精度，平衡了制作难度、整机成本与使用性能三者的关系，为低成本数控设备的DIY制作提供了完整的结构参考。
