起重滑轮吊钩组总成结构设计

项目分类:起重机 发布时间:2022-06-09 ID:649003
  • 起重滑轮吊钩组总成结构设计
  • 起重滑轮吊钩组总成结构设计
  • 起重滑轮吊钩组总成结构设计
  • 起重滑轮吊钩组总成结构设计
  • 起重滑轮吊钩组总成结构设计
  • 起重滑轮吊钩组总成结构设计
  • 起重滑轮吊钩组总成结构设计
  • 起重滑轮吊钩组总成结构设计
  • 起重滑轮吊钩组总成结构设计
  • 起重滑轮吊钩组总成结构设计
  • 起重滑轮吊钩组总成结构设计

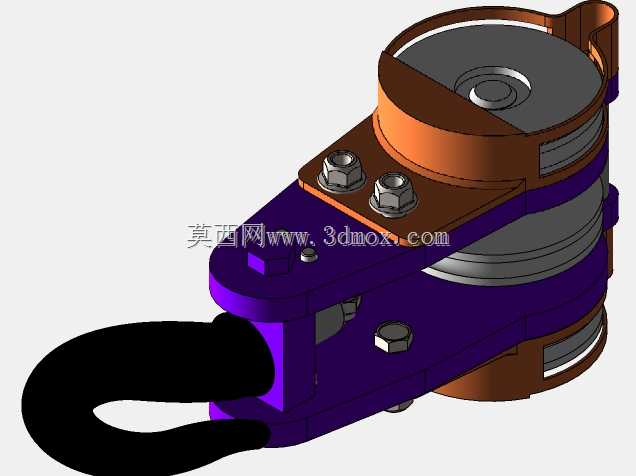

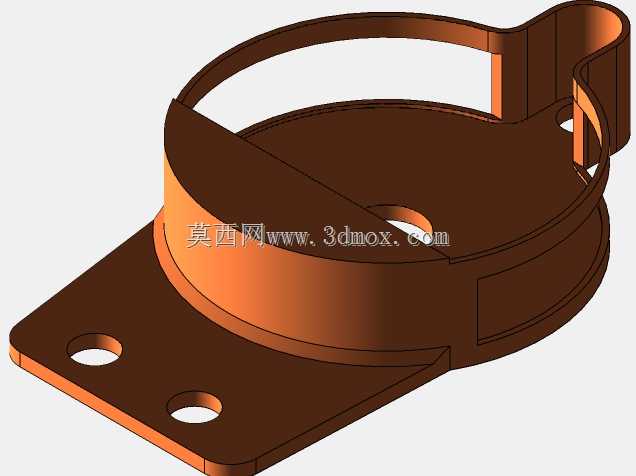

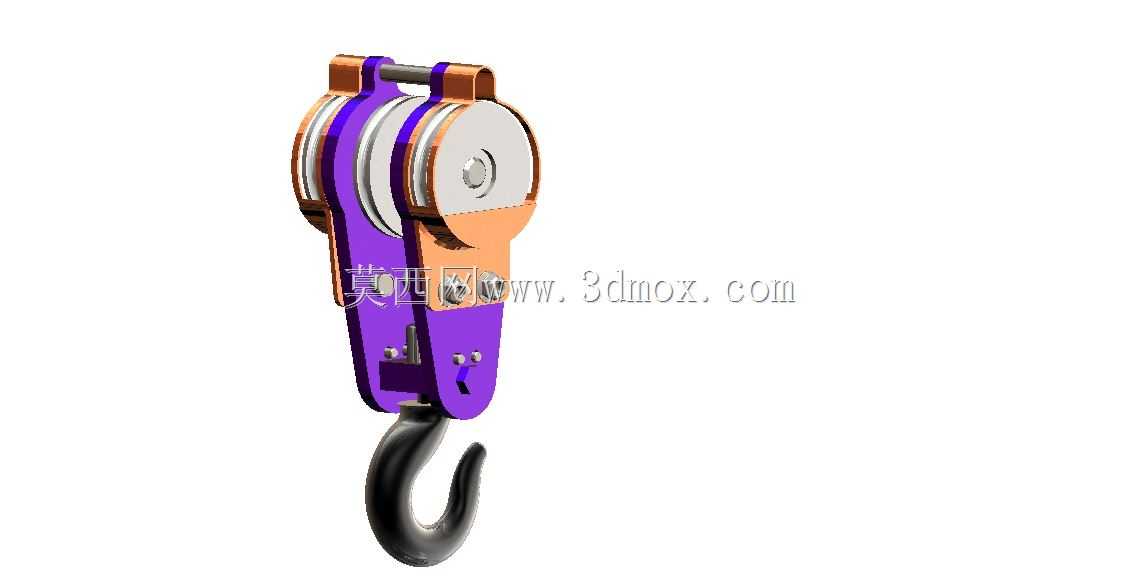

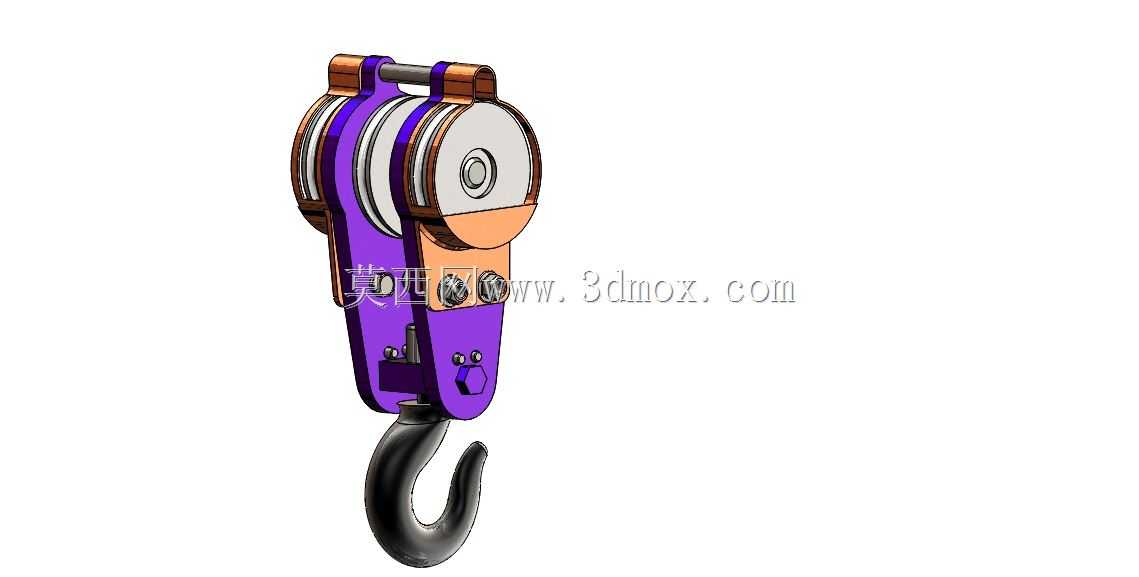

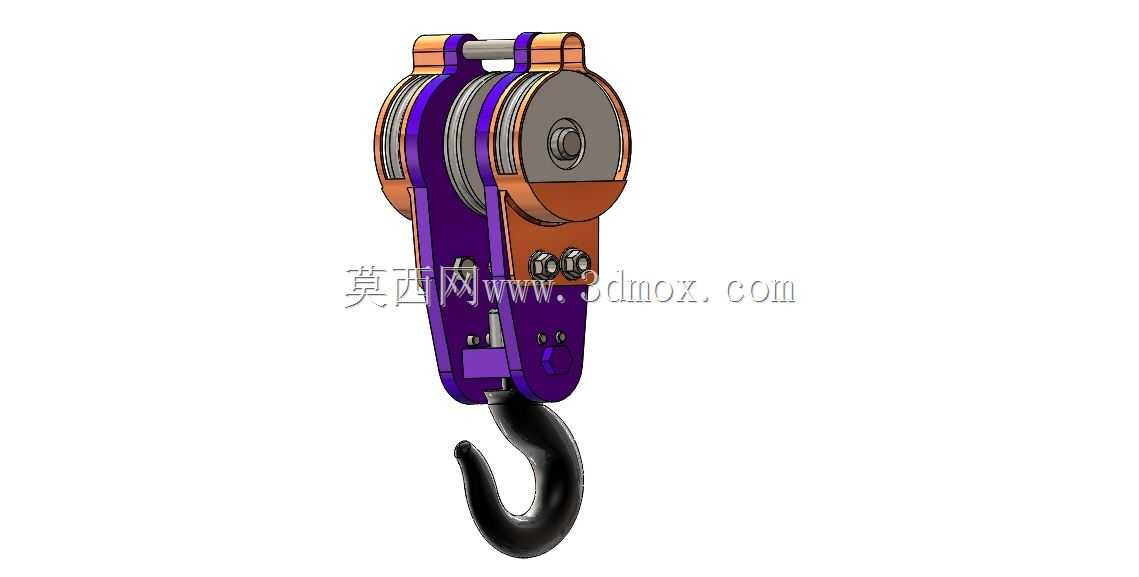

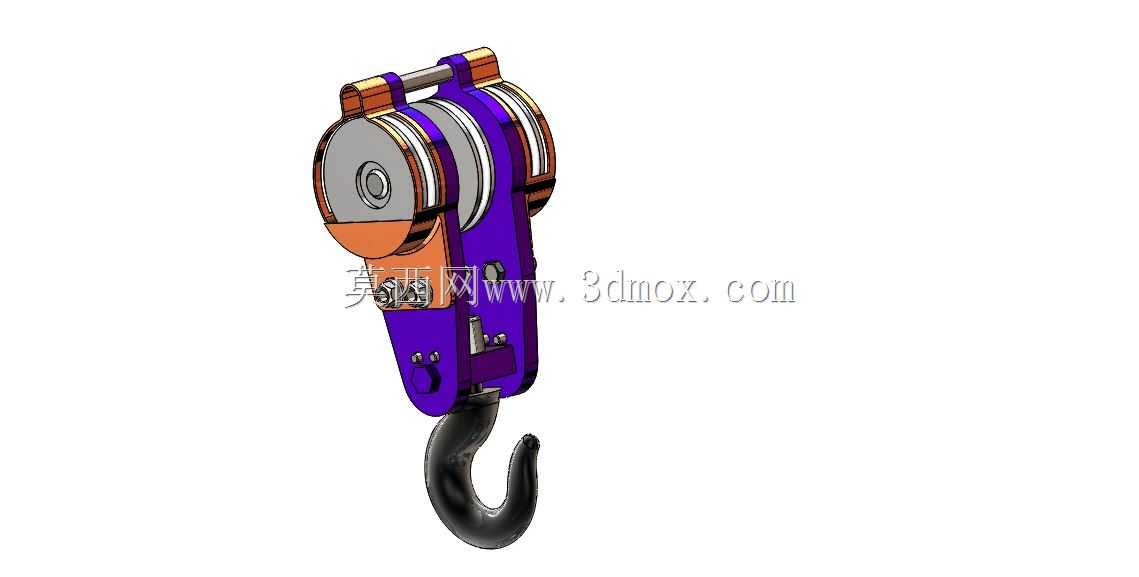

  这套吊钩滑轮组总成面向车间桥式起重机、门式起重机以及小型工程吊装作业的末端取物环节,整套结构把钢丝绳导向、载荷承载、吊钩回转、防脱限位几个核心功能整合在同一夹板组件内,建模时完整还原了双侧夹板、多槽滑轮、滑轮轴、吊钩横梁、推力轴承、钩头、紧固件、防脱挡板等全部装配细节,没有做简化省略,结构工程师可以直接参考各零件的配合关系完成同吨位吊具的改型设计。

  从现场使用逻辑来看,吊钩组是起重设备里直接接触被吊重物的执行部件,上游钢丝绳从卷筒引出后绕过本组滑轮,通过滑轮的倍率分担,把单根钢丝绳的拉力按滑轮槽数分摊,最终吊钩下方悬挂的吊索、吊具将载荷传递回横梁,整套件在作业中全程承受交变拉载,车间内转运重型机加工件、钢结构件、模具,货场吊运成捆型材、设备包装箱,以及户外检修时吊装泵体、电机总成,都依赖这类吊钩组完成载荷承接。设计时首先要明确的是安装边界:滑轮组顶部的滑轮轴两端伸出夹板的轴段是和上游钢丝绳走绳路径匹配的,两侧夹板的外侧间距决定了钢丝绳偏摆时不会蹭擦夹板,建模时夹板外侧预留了钢丝绳偏角余量,按照常规轻小型起重吊具的使用工况,钢丝绳出入滑轮槽的偏角控制在允许范围内,避免跳绳、磨绳。滑轮本身采用多槽并列布置,槽底圆弧和常用钢丝绳直径匹配,槽缘高度高出绳径足够尺寸,防止钢丝绳受侧向力时脱槽,滑轮中心穿装的心轴两端通过锁紧件固定在双侧夹板上,心轴和滑轮之间预留转动间隙,滑轮可绕轴自由回转,钢丝绳收放时滑轮随动转动,把滑动摩擦转为滚动摩擦,降低钢丝绳磨损。

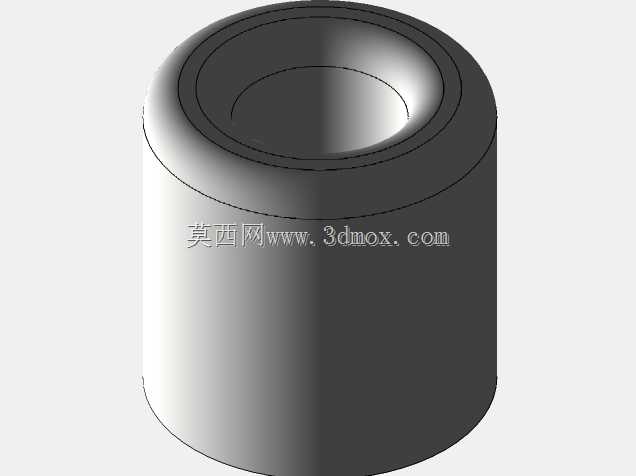

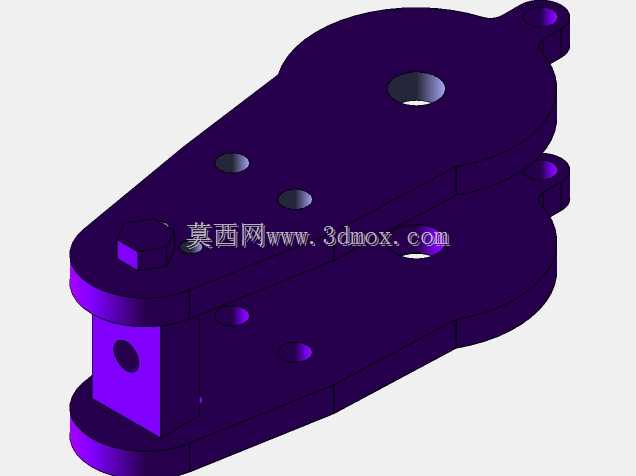

  夹板是整套吊钩组的承载骨架,两块厚钢板平行布置,上部共同夹持滑轮轴,下部夹持吊钩横梁,夹板上的开孔位置分别对应滑轮轴、横梁连接销轴以及侧向紧固螺栓,多组螺栓贯穿两块夹板,把间距牢牢固定,既保证滑轮在两块板之间的转动空间,又让下部吊钩的载荷能均匀分到两侧板体上,不会出现单侧板受载偏斜的情况。夹板下部的钩头连接段,横梁横穿夹板下端的开孔,吊钩的钩柄向上穿过横梁中心,钩柄和横梁之间布置推力回转支承,让吊钩在悬挂重物后可以绕竖直轴线360度回转,现场吊装时工人可以轻松转动被吊工件调整对位角度,不需要强行扭转钢丝绳,避免钢丝绳扭结打转。钩头采用标准起重吊钩的曲形轮廓,钩尖位置预留了防脱保险卡的安装位,作业时吊索套入钩体后保险卡自动回弹封住钩口,防止吊索在起升晃动时从钩尖滑出,这个安全结构在建模里完整保留了安装点位,后续设计可以直接匹配标准防脱舌片配件。

  做结构设计时,各部分的尺寸配合要同步校核:滑轮的外径决定了钢丝绳的弯曲半径,轮径和绳径的比值需要满足起重规范的最小倍率要求,避免钢丝绳反复弯折出现疲劳断丝;夹板的厚度、开孔到板边的距离要按额定载荷做拉伸、挤压强度验算,销轴类零件要兼顾抗剪和抗弯性能,吊钩横梁的跨度要和夹板内宽匹配,既不能让横梁在板孔内窜动,也要保证吊钩回转时钩肩和横梁下端面留有间隙,不会卡滞。现场安装时,整套吊钩组不需要额外复杂固定,只要把起重钢丝绳按走丝顺序依次绕过各个滑轮槽,绳端固定在卷筒或臂头端点即可投入使用,日常维护中可以拆开夹板侧面的紧固螺栓,检查滑轮轴润滑情况、吊钩推力轴承的磨损量,以及钩体表面是否存在裂纹、变形,所有拆分零件都具备互换性,易损件更换不需要整体报废吊具。模型里各零件的装配关系完全贴合实际装配工艺,滑轮和轴之间、钩柄和横梁之间的配合间隙都按工程实际设置,没有出现干涉问题,结构设计人员可以在此基础上调整滑轮槽数、夹板厚度、钩头额定吨位,衍生出不同载荷等级的起重吊钩组,适配不同吨位的起重设备配套需求。
