带云台航拍功能四旋翼飞行器结构设计

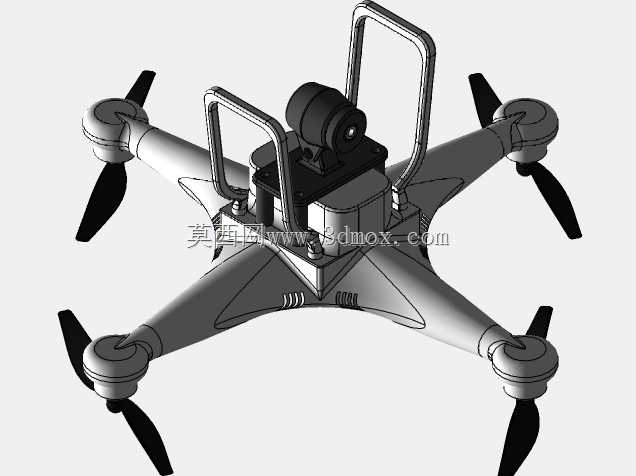

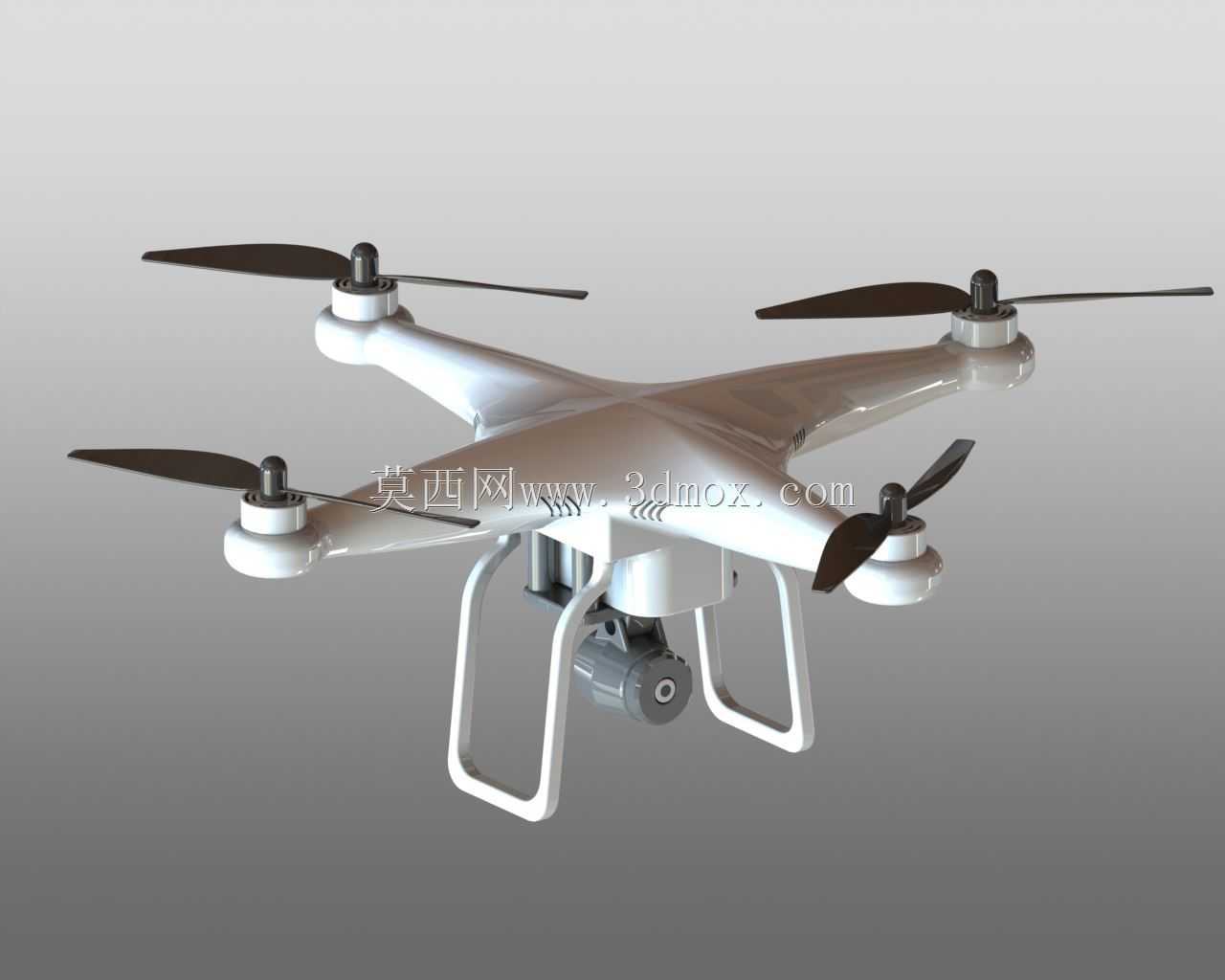

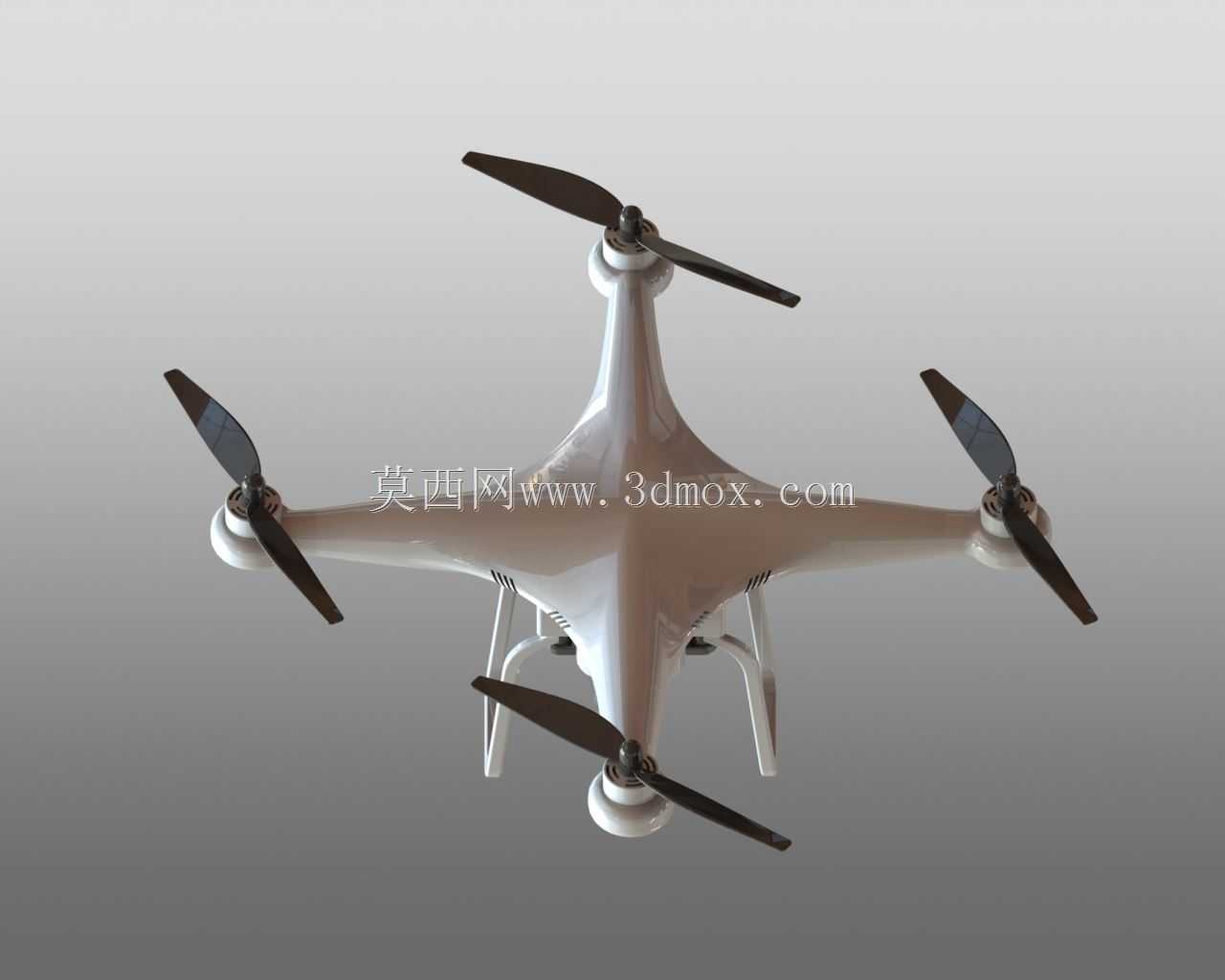

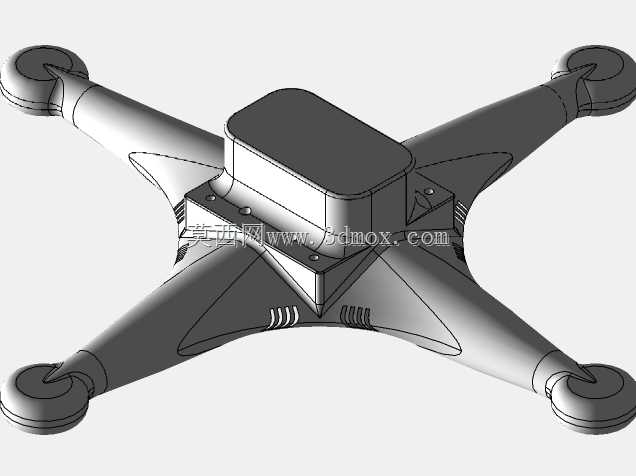

　　这款四旋翼飞行器的结构设计，首先围绕低空航拍作业的实际需求展开，在日常的工程测绘、场地巡检、户外影像采集场景中，这类设备需要兼顾飞行稳定性与载荷适配性，因此整体机架采用中心对称的X型布局，四个旋翼臂从中心主机身向外等角度延伸，相邻臂夹角保持90度，保证旋翼转动时的扭矩可以相互抵消，不需要额外的尾桨结构来平衡反扭矩，大幅降低了结构复杂度与飞行时的动力损耗。中心机身作为核心承载区域，内部预留了飞控板、电池、电调的安装空间，所有安装位都设置了对应的定位凸台与走线槽，避免飞行过程中内部元器件移位，同时走线槽的设计可以将动力线与信号线分隔排布，减少电调工作时的电磁干扰对飞控信号的影响，这一点在实际飞行测试中对姿态稳定性的影响十分明显，

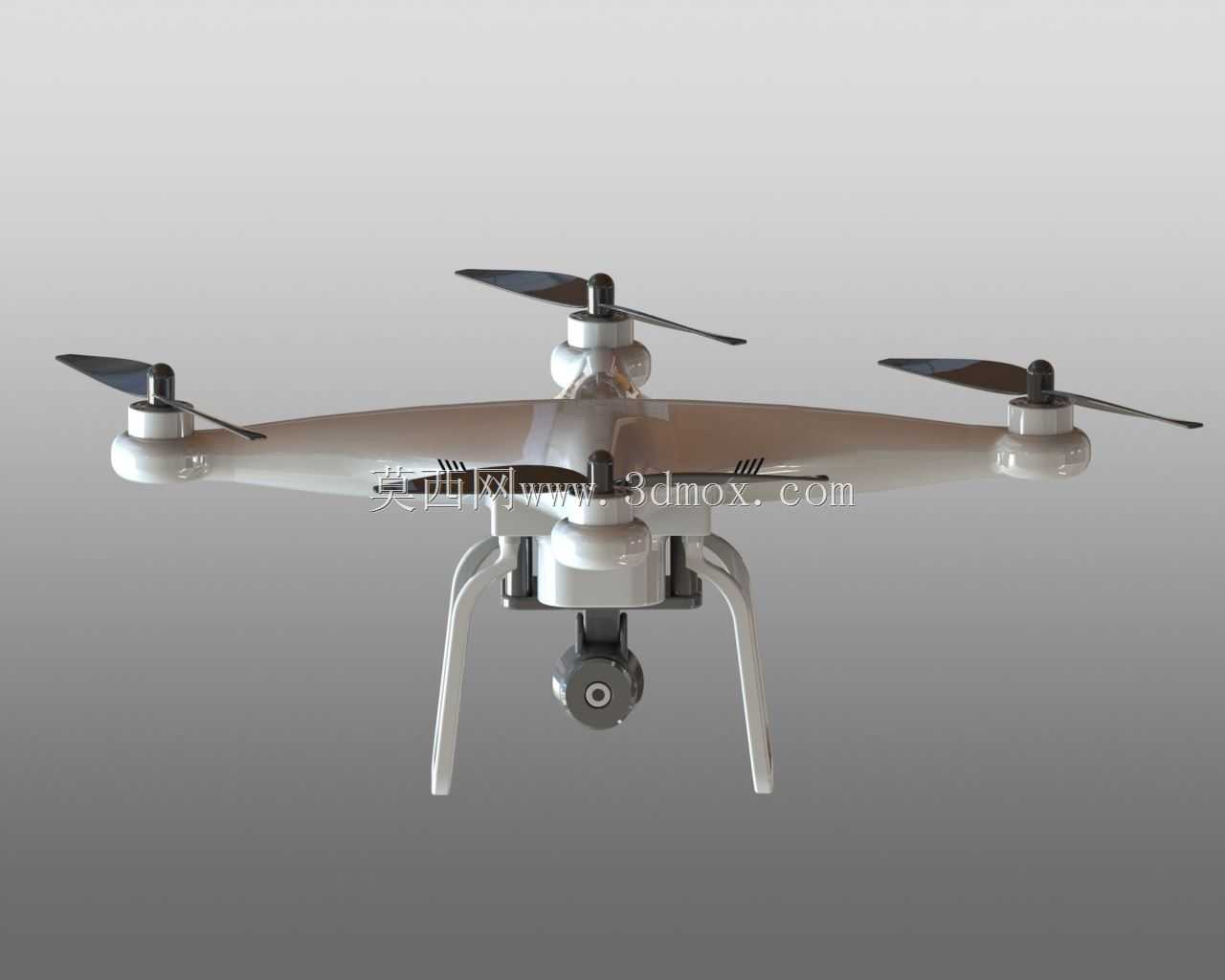

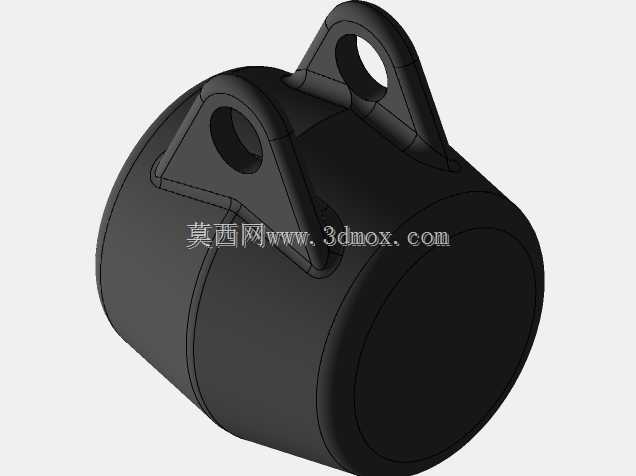

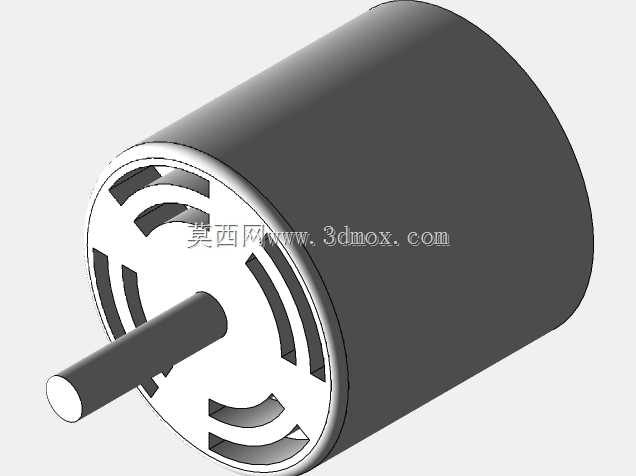

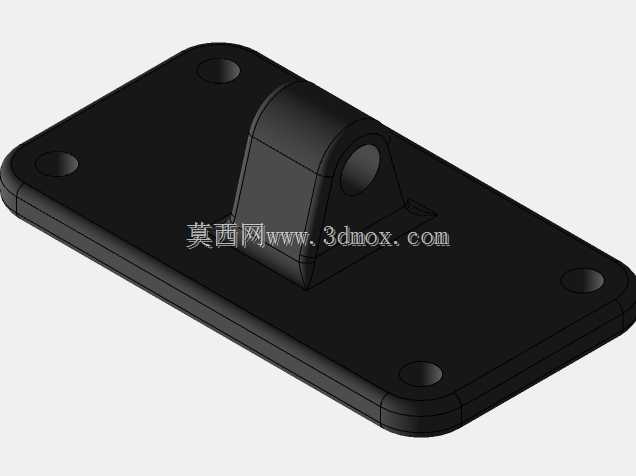

　　很多同类型设备出现的偶发姿态漂移问题，往往就是内部走线没有做屏蔽分隔导致的。机身下方挂载的两轴云台结构，采用轻量化的支架设计，云台与机身的连接位置设置了减震球安装位，通过硅胶减震球过滤机身旋翼转动带来的高频振动，避免航拍画面出现果冻效应，云台的转动副预留了舵机安装空间，可以实现俯仰方向的角度调整，满足不同拍摄角度的需求，云台的安装接口采用通用的快拆结构，可适配不同重量的可见光拍摄模块，载荷适配范围覆盖100g到300g的常用航拍组件，不需要额外修改机架结构就能完成载荷更换。四个旋翼臂的末端设置了电机安装座，安装座的平面度公差控制在0.1mm以内，保证电机安装后输出轴与旋翼臂保持垂直，避免旋翼转动时出现额外的偏振力矩，

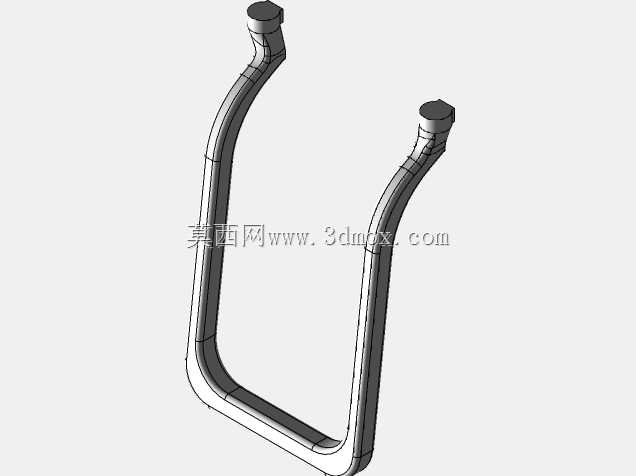

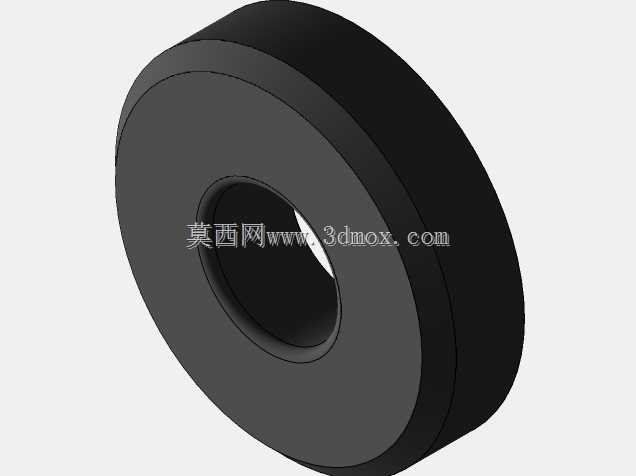

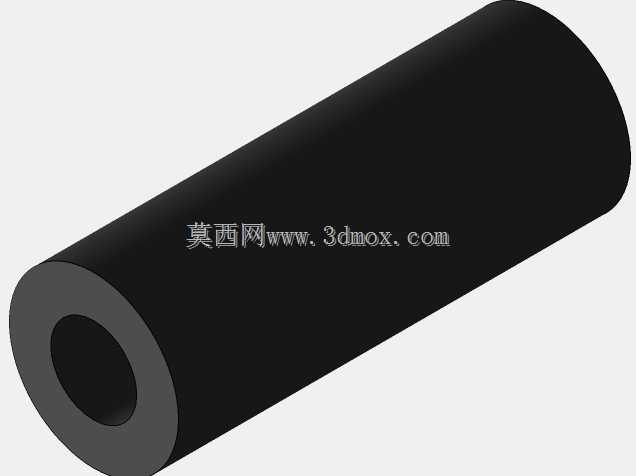

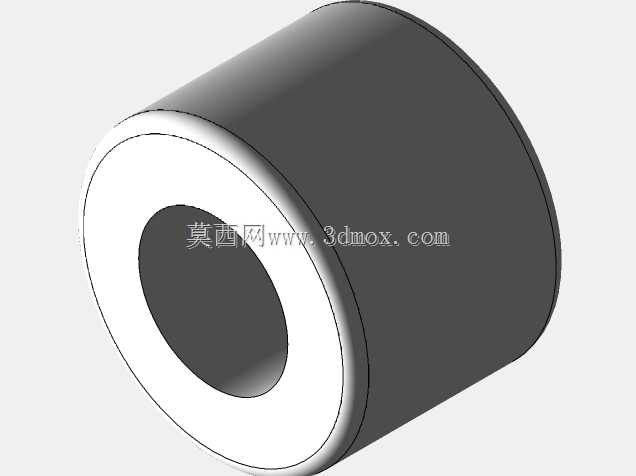

　　增加动力损耗的同时影响飞行稳定性，旋翼采用快拆式的桨夹结构，日常收纳时可以快速拆下螺旋桨，减少设备的收纳体积，桨叶的翼型经过低速气动优化，在悬停状态下可以提供足够的升力，同时降低转动时的气动噪音。起落架采用一体式的U型弯杆结构，从机身两侧向下延伸，起落架的高度设置为120mm，保证机身下方挂载的云台在降落时不会与地面发生磕碰，起落架的支脚位置做了加宽处理，降落时可以分散机身的冲击力，即使在不太平整的户外场地降落，也能保持机身的直立状态，不会出现侧翻磕碰云台的情况，同时起落架与机身的连接位置设置了减震衬套，降落时的冲击可以通过衬套缓冲，避免冲击力直接传递到机身内部的飞控与电池组件。在结构强度校核方面，旋翼臂采用等强度的变截面设计，

　　靠近中心机身的位置截面厚度更大，承受旋翼转动时的弯矩作用，靠近末端电机座的位置适当减薄，在保证结构强度满足1.5倍最大起飞重量载荷的前提下，尽可能降低机架的整体重量，整机的起飞重量控制在1.2kg左右，配合常用的3S锂电池可以实现20分钟左右的悬停续航，完全满足日常小范围航拍、巡检的作业需求。机架的所有连接位置都采用定位销加螺丝的固定方式，既保证了装配精度，也方便后期的维护更换，单个旋翼臂出现损坏时不需要更换整个机架，只需要拆下对应臂的固定螺丝就能完成替换，降低了后期的使用维护成本。在安装边界方面，旋翼的转动直径为350mm，整机展开后的最大外形尺寸为400mm400mm220mm，收纳时拆下螺旋桨后的尺寸为200mm200mm220mm，可以放入常规的双肩背包隔层中，方便户外作业时携带。机身顶部预留了GPS模块的安装位置，位置处于旋翼转动的气流影响区域之外，保证GPS信号接收的稳定性，同时也避免旋翼转动的气流对GPS模块的定位精度产生干扰。整个结构的设计没有采用多余的装饰性结构，所有的外形特征都服务于功能需求，比如机身侧面的凹槽是为了方便手持起飞时的握持，避免手指碰到旋翼，机身底部的开孔是为了电池的散热与走线，每一处结构特征都有对应的实际功能考量，没有为了外观好看增加不必要的结构重量。
