工业料斗筛选器结构设计三维作品

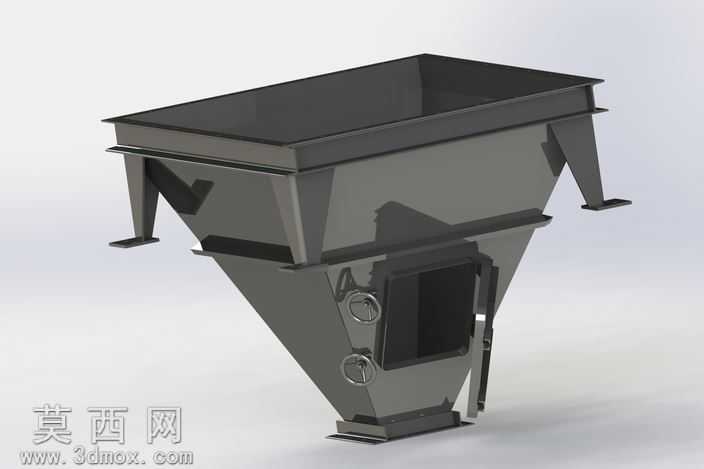

本作品为工业生产用的料斗筛选器三维建模成果，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的公差配合规范，所有结构特征均保留可编辑的参数化历史记录，方便后续根据实际生产工况调整尺寸参数。模型整体采用上宽下窄的方锥过渡结构，上部为方形进料敞口，边缘设计有外翻的加强法兰边，通过法兰边可实现与上游进料设备的密封对接，敞口四周布置有四个向外延伸的支撑支脚，支脚底部带有安装平板，平板上预留螺栓安装孔，可直接将设备固定在安装机架上，支脚与料斗主体之间设计有三角形加强筋板，有效提升支撑结构的承重强度，避免满料工况下支脚发生形变。料斗主体的锥段采用等壁厚钣金结构设计，锥度经过反复校核，可保证物料依靠自重顺利下滑，避免物料在锥壁发生粘附架桥的问题。锥段下部设置有侧开式检修观察门，观察门通过快开式手轮锁扣实现锁紧，无需额外工具即可快速开启，方便操作人员观察内部筛网的工作状态、清理卡滞物料或是更换筛网部件，观察门与料斗主体的贴合面设计有密封槽，可嵌入密封胶条实现粉尘密封，避免筛分过程中粉尘外泄。料斗最底部为方形出料口，可对接下游的输送设备或是集料容器，出料口与锥段之间设计有加强围边，提升出料口的结构强度。渲染阶段采用金属哑光漆材质模拟设备的实际喷涂外观，对支脚、锁扣、加强筋等部件做了边缘倒角的光影处理，还原真实钣金焊接设备的质感，场景采用柔和的漫反射打光，清晰展现设备的每一处结构细节，无过曝或是暗部死黑的问题。设计过程中充分考虑了设备的实用性与维护便捷性，所有易损部位均设计为可拆换结构，整体结构紧凑，占地面积小，可广泛应用于粉体、颗粒物料的分级筛分、除杂作业场景，适配粮食加工、建材生产、化工原料处理等多个行业的物料处理需求，建模过程中对所有焊接位置做了工艺性简化，既保证模型的视觉真实感，也避免了过多冗余特征影响后续的工程图导出、仿真分析等二次开发操作。
