移动式滚筒堆肥筛分设备三维设计

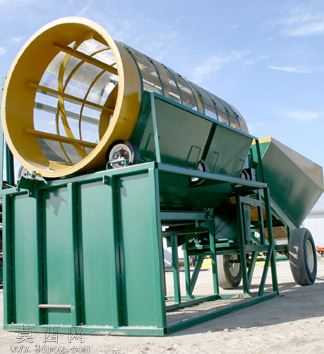

本模型为移动式滚筒堆肥筛分设备，整体采用三维参数化建模完成，建模过程严格遵循实际设备的生产制造尺寸，还原了设备各部件的装配关系与结构细节。模型首先完成主体支撑机架的搭建，机架采用型钢焊接结构设计，建模时对型钢的拼接位置、焊接预留结构、加强筋布局都做了精细化还原，保证机架结构的承重合理性，同时为上部筛分滚筒、进料料斗、出料输送结构提供稳定的安装基准。核心筛分部件为倾斜布置的卧式滚筒筛，滚筒外圈采用冲孔筛网结构，内部设置螺旋导料板与打散挡条，建模时还原了筛网的孔径排布、滚筒两端的支撑滚圈结构，以及驱动滚筒转动的托轮组件、传动链轮结构，托轮与滚圈的配合间隙、传动部件的啮合位置都按照实际装配公差设置，可直观呈现滚筒转动筛分的运动逻辑。设备配套设置倾斜进料斗与分流出料结构，进料斗位于滚筒高端位置，建模时还原了料斗的倾斜导料角度、挡料边结构，保证物料可顺利导入滚筒内部；滚筒下方设置细料收集仓，滚筒末端设置粗料出料溜槽，可实现筛分后不同粒径物料的分流输出。设备底部加装行走轮组与牵引架结构，还原了移动式设备的转场功能，轮组的转向结构、牵引连接位置都做了细节建模，可直观展示设备的移动转运逻辑。建模过程中对各部件的材质做了对应区分，机架、料斗等结构件采用绿色涂装金属材质，滚筒滚圈、托轮等传动部件采用铸钢材质，筛网采用冲孔钢板材质，行走轮胎采用橡胶材质，渲染后可清晰区分不同功能部件，直观呈现设备的外观形态与结构布局。该模型完整还原了滚筒堆肥筛的工作原理：待筛分堆肥物料从进料斗送入滚筒内部，滚筒在驱动装置带动下匀速转动，物料随滚筒转动被不断翻抛，粒径小于筛网孔径的细料透过筛网落入下方收集仓，大粒径杂物沿滚筒内部导料板向末端移动，从粗料溜槽排出，完成堆肥物料的分级筛分作业。模型各部件均为可编辑参数化结构，可根据实际处理量需求调整滚筒长度、筛网孔径、机架高度等参数，也可用于设备的结构优化、运动仿真演示，为有机肥筛分设备的设计、生产、教学提供直观的三维参考。
