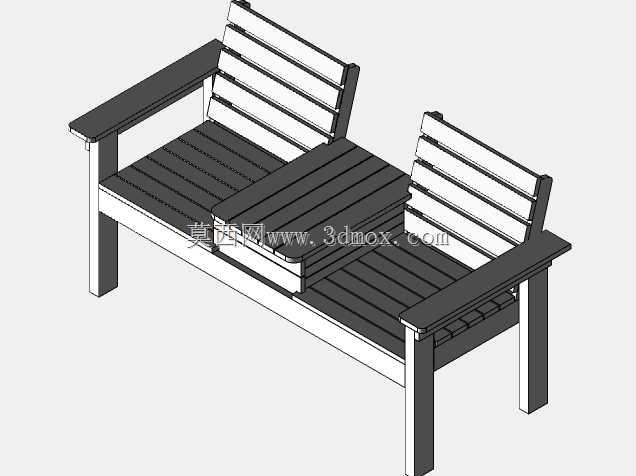

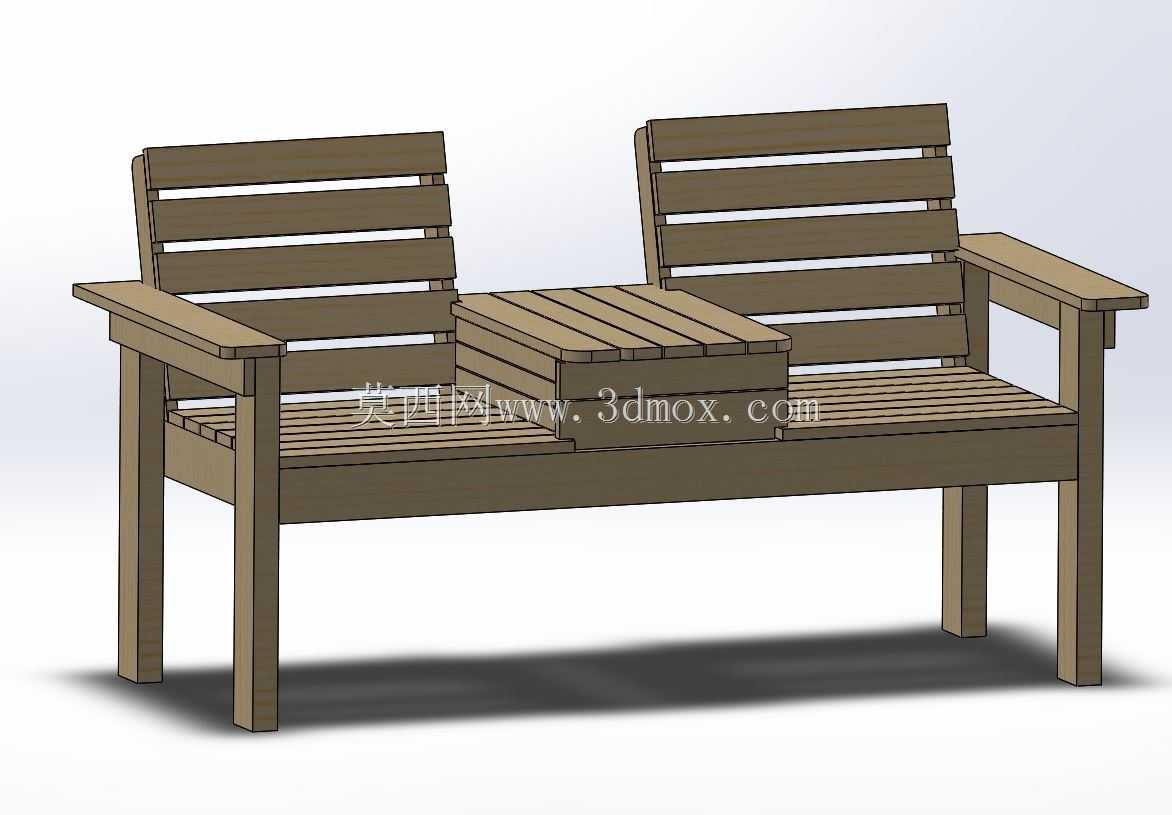

这套户外连体双人座椅采用全实木条板结构,将两个独立坐席与中间一体式小茶几整合在同一框架上,主要面向私家庭院、露台、公园休憩区、民宿户外茶座以及社区景观带这类半开放露天场景。日常使用中,两人可并排落座而互不干扰,中间台面恰好容纳茶杯、书刊、手机或小型盆栽,省去额外边桌,也避免了传统两张单椅加小桌摆放时占用空间零散、挪动后错位的问题。
从结构布置上看,座椅左右对称,四条主方腿直接落地承担整体载荷,腿柱向上延伸并与扶手、靠背侧立柱连贯衔接,形成类似门式框架的受力骨架。坐面由多根横向木条平行铺陈,条板之间预留均匀缝隙,这一细节在露天环境下尤为关键:雨水可顺缝快速排走,落叶与沙尘不易积留,通风干燥后木材含水率更稳定,能显著降低霉变与翘曲风险。靠背同样采用横向条板分层排列,板间留缝,既减轻整体自重,又让背部倚靠时形成弹性贴合,风也能穿过,夏季久坐不闷。
中间茶几与坐面等高衔接,台面由密排木条构成,下方带有封闭箱式基座,这部分在建模时被处理为兼具储物与配重的功能体——实际制作中可作为隐藏收纳空间,放置坐垫、园艺小工具或防雨罩,同时箱体增加了座椅中部的整体质量,让连体结构在单侧受力时更不易倾翻。扶手为宽面实木方料,从靠背立柱向前延伸至前腿上方,肘部支撑面充足,起身时也可作为扶撑点,对老年使用者较为友好。
设计思路上,整件家具刻意采用规则方材与直条板组合,所有杆件截面统一、节点以直角搭接为主,这种选型并非出于造型简化,而是充分考虑木工现场加工与数控下料的便利性:方料可定尺裁切,条板可批量铣削,连接件以暗藏木螺丝或榫接加螺栓方式实现,后期单根条板磨损后可单独更换,维护成本低。木材表面按户外用途做防腐与木蜡油处理思路预留,建模时条板边缘给出轻微倒角,既避免毛刺划手,也让涂层在棱边处有更好附着。
尺寸边界方面,连体总宽按两个单人坐席加中间茶几推算,整体落在一米八至两米一区间,深度约七十至八十厘米,靠背总高控制在九十厘米上下,坐面离地高度保持在四十五厘米左右的人体工学舒适区间,扶手面约六十至六十五厘米。落座空间要求前方预留至少六十厘米伸腿与通行距离,后方靠背与墙体或绿篱间留出十厘米以上通风间隙。落地腿底端建议在实际工程中配垫块或地脚螺栓孔,以适应铺装地面不平并防止滑移。
建模过程中,骨架以方钢般的逻辑先搭四条主腿与前后横撑,再逐块铺设坐面、靠背与茶几条板,保证每根板件间距参数化可调;扶手与立柱做一体化拉伸,茶几箱体单独成组件后与主框架装配,便于出工程图时统计木料清单。整体结构无复杂曲面,干涉检查重点集中在条板与横撑的叠放顺序、靠背倾角与扶手高度的衔接,以及中间箱体与两侧坐面的高度对齐,确保数字样机可直接指导下料与组装。
