手机内部塑胶固定中框卡扣支撑结构

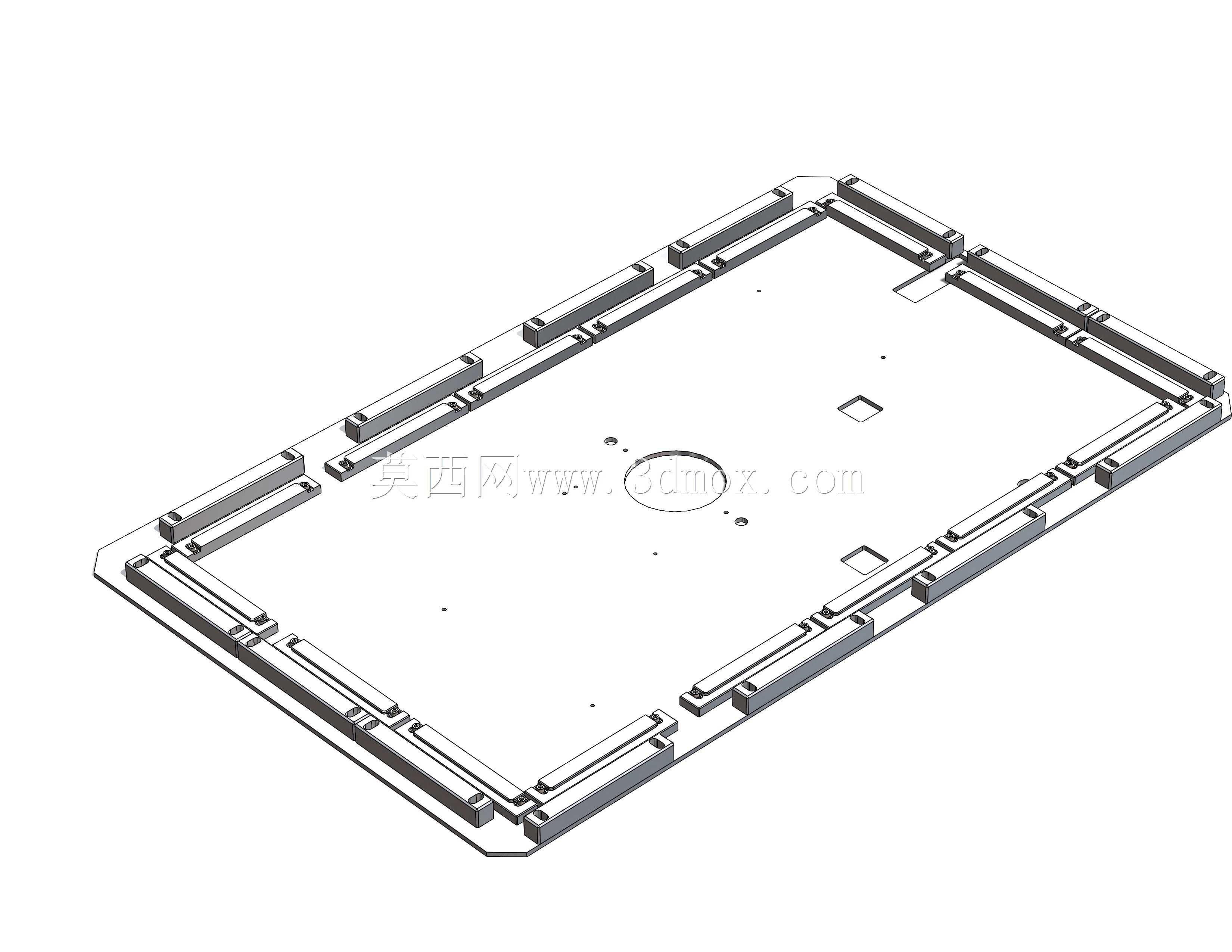

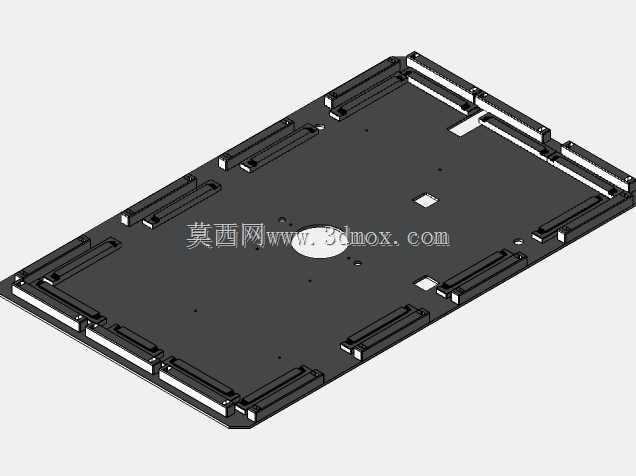

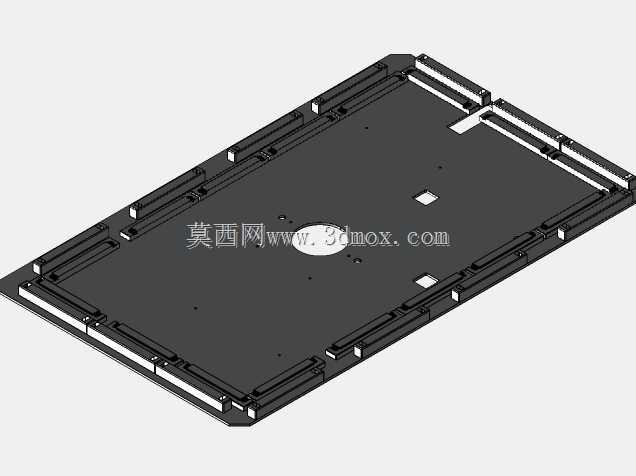

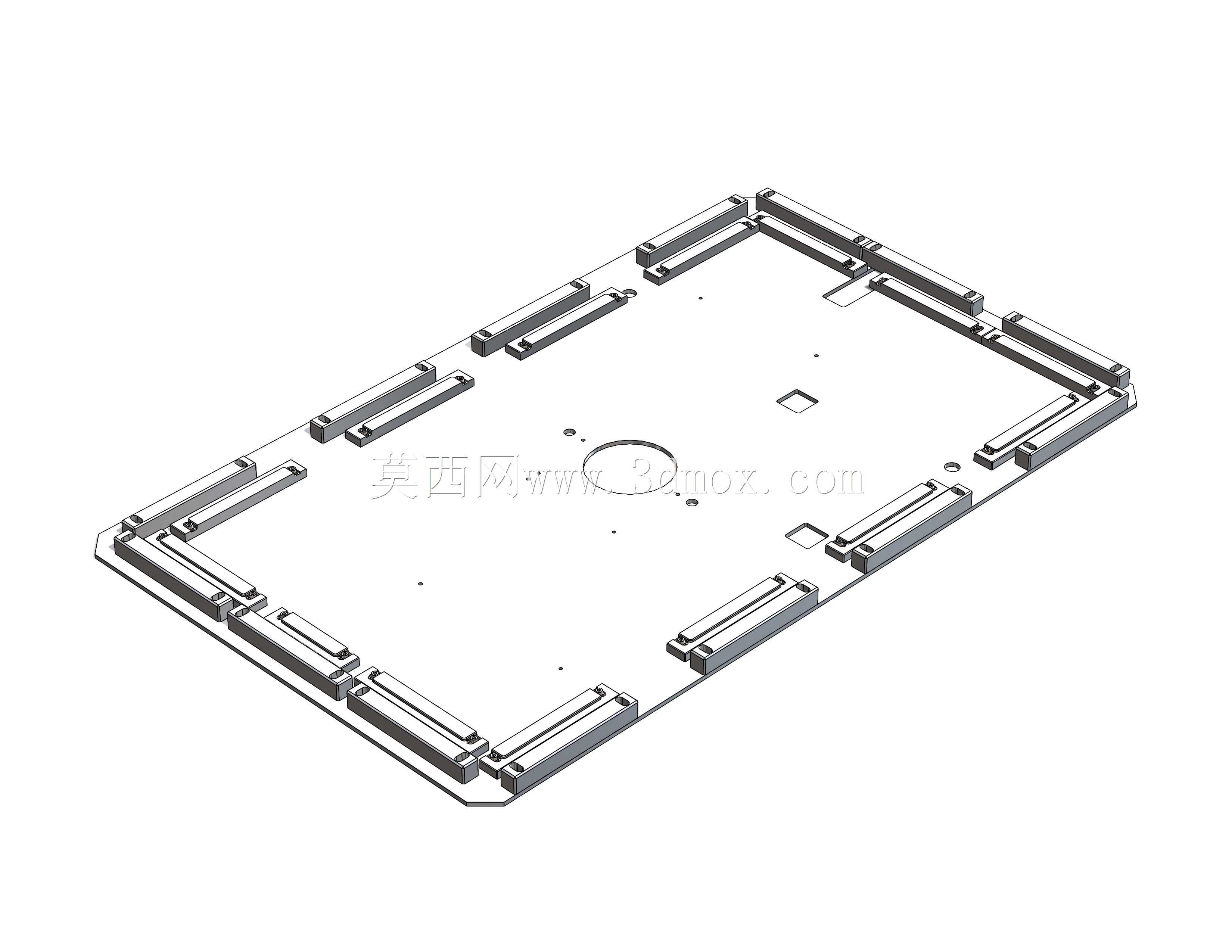

　　这套结构件对应智能手机内部的承载与限位框架，属于整机堆叠里承上启下的塑胶支撑部件，日常在消费电子结构设计中，这类件常被用来衔接屏幕模组、主板、电池仓与后盖，把分散的元器件约束在统一的装配基准上。从三维形态看，主体为薄型矩形板体，四周沿边框分布多组长条形凸起卡扣与定位挡边，板面预留了圆形避让孔、小方形定位槽以及若干细小装配点位，整体轮廓完全贴合手机内部腔体的边界走向。

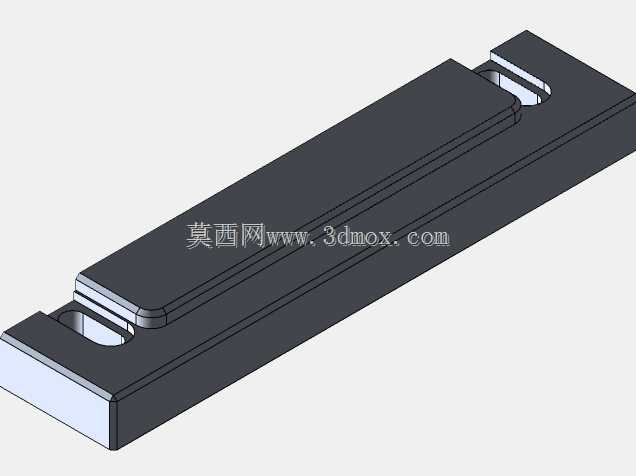

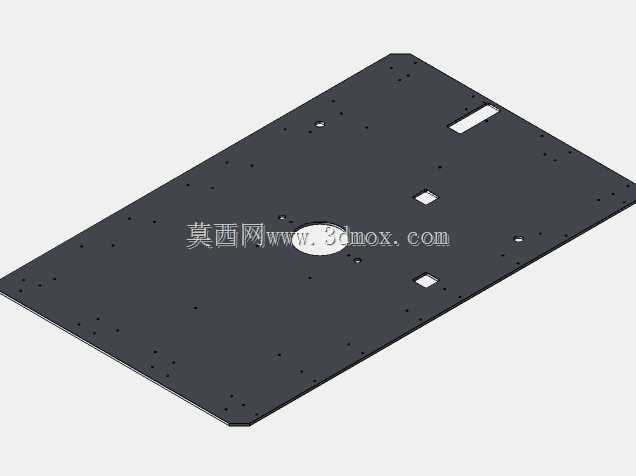

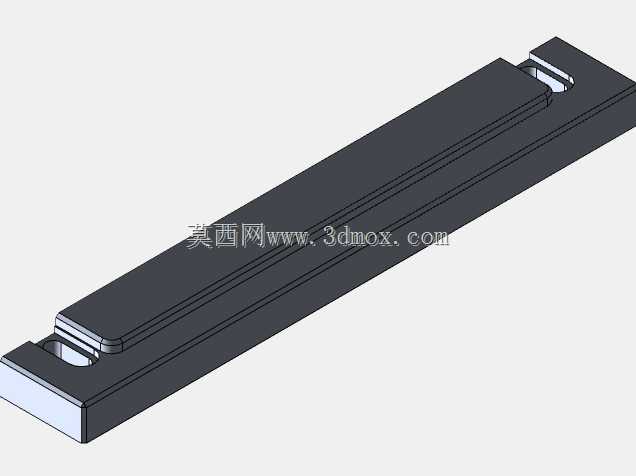

　　实际产线装配时，边框上分段布置的卡扣并非随意排布：每一处凸起的长度、高度和开口方向都对应周边壳体或者模组的扣合位置，长槽型卡扣主要承担沿板面法向的扣紧力，防止内框在跌落冲击时从壳体中脱出；边角处短小的挡边则负责水平方向的限位，避免组装后框架在腔体内出现横向窜动。板面中间的大尺寸圆形开孔，一般是给后置摄像头模组、扬声器音腔或者散热组件预留的避让空间，开孔边缘没有多余凸台，保证对应模组装入后不会和支架发生干涉；小方形槽位多用来定位FPC排线插座或者接地弹片，细小点位则对应螺丝锁付柱、热熔柱或者双面胶的贴装区域。

　　设计思路上，这类内框优先服从整机堆叠的边界约束：先依据手机外观ID确定的内腔长宽尺寸，把板体基础轮廓裁切到位，所有外边缘和壳体内壁之间预留均匀的装配间隙，既不能间隙过大导致框架晃动，也不能间隙过小造成组装时顶白、翘曲。沿四周分布的卡扣采用分段式布局而非整圈连续凸边，一方面是为了降低塑胶件注塑成型时的缩水、内应力风险，薄型长框如果整圈做厚料位，冷却后很容易出现边框变形、平面度超差；另一方面分段卡扣可以分散扣合力，工人或者自动装配工位压合时，每一段卡扣逐步入位，不需要过大的压装力就能完成固定，也方便后续售后拆解时逐段脱扣，不会轻易掰断卡扣。

　　板面的大面积平整区域主要用来承托电池或者主板背面，设计时会严格控制该区域的平面度，避免局部凸起顶压电池包膜或者主板元器件；预留的各个孔位除了避让功能，也兼顾整机的散热与走线需求，部分空缺位置可以让排线直接穿过，不用在框架侧面额外开槽走线，简化整机的装配路径。边框上每一组卡扣的根部都做了过渡圆角，避免应力集中在反复拆装或者跌落受力时出现断裂，卡扣的导入端做斜角导向，组装时壳体顺着斜角滑入就能自动扣合，降低对位难度。

　　从安装边界来看，该框架的整体厚度被严格限制在手机内腔的层间间隙内，板面所有凸起特征的高度都不能侵入上方屏幕模组或者下方后盖的预留空间，周边卡扣的外伸尺寸也要和壳体卡槽的深度匹配，扣合后既保证卡接余量足够，又不会出现卡扣外顶导致外壳表面出现缩痕。这类结构虽然看起来只是简单的框型塑胶件，但每一处特征的位置、尺寸都和整机的元器件布局、壳体强度、装配工艺直接相关，建模过程中需要同步核对所有相邻零件的干涉情况，确保堆叠完成后各组件位置精准、固定可靠，满足消费电子产品量产装配的实际使用要求。
