农用拖拉机前部配重块总成结构设计

　　拖拉机前部配重结构是整机轴荷分配与牵引作业稳定性设计中的关键部件，并非简单附加铁块。该三维结构围绕菲亚特系列农用拖拉机前端安装空间展开，完整还原了前配重块、前端托架、连接销孔、保险杠式安装面以及与前桥机架衔接的装配关系，适合在整机布置、农具匹配、配重校核和改装设计中作为结构参考。

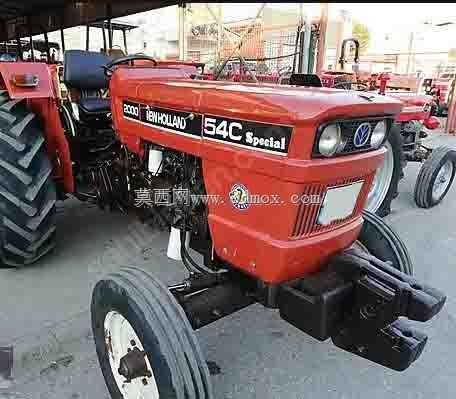

　　从实际作业场景看，拖拉机在挂载后置犁、旋耕机、播种机或拖车时，后轴载荷会显著增加，若前轴压重不足，转向轮抓地力下降，地头转向、湿田作业和坡道牵引时容易出现前轮发飘、转向响应迟滞甚至翘头趋势。前部配重的作用就是通过在车头最前端布置集中质量，把部分载荷重新分配到前轴，使前后轮胎接地载荷保持在合理区间。该模型将配重布置在散热器护罩下方、前桥之前的低位区域，重心高度控制得较低，既能增加前轴附着重量，又不会过度抬高整机重心，对坡地横坡稳定性更有利。

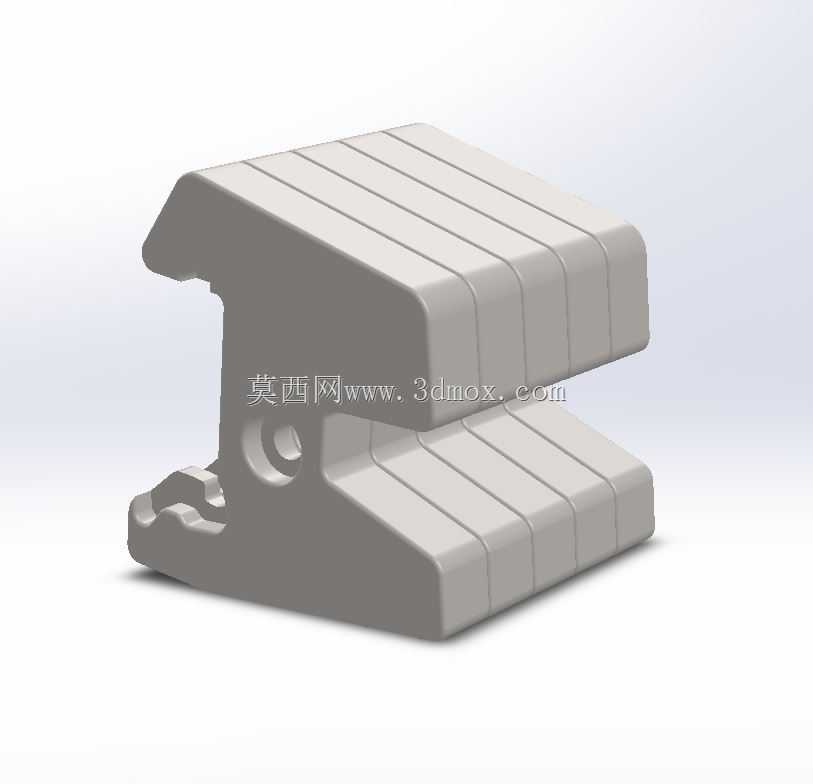

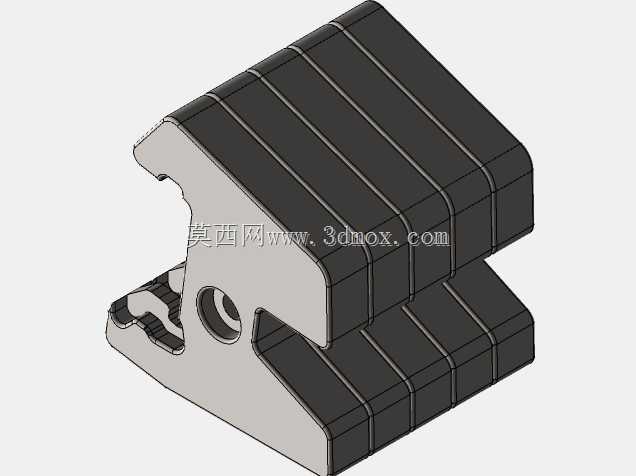

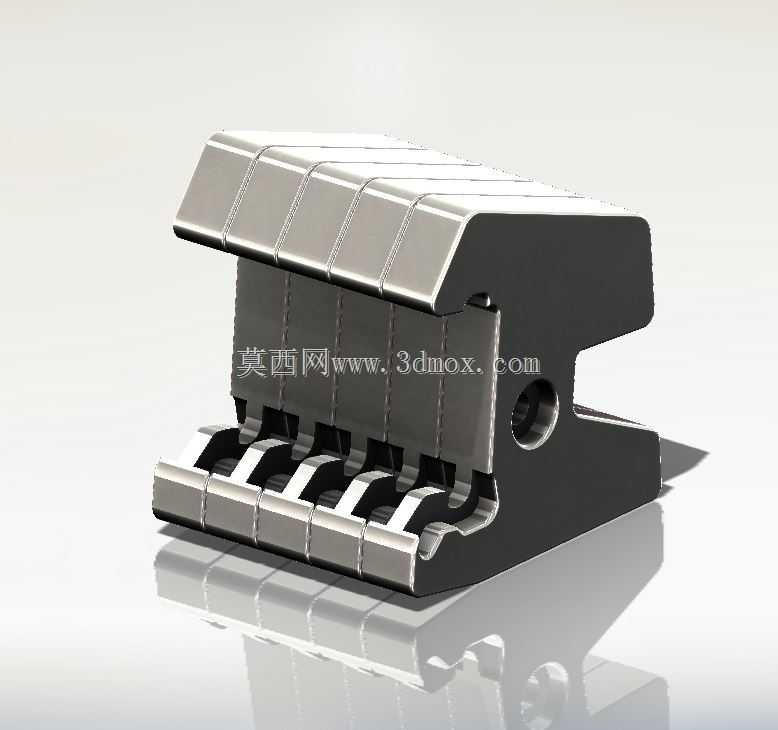

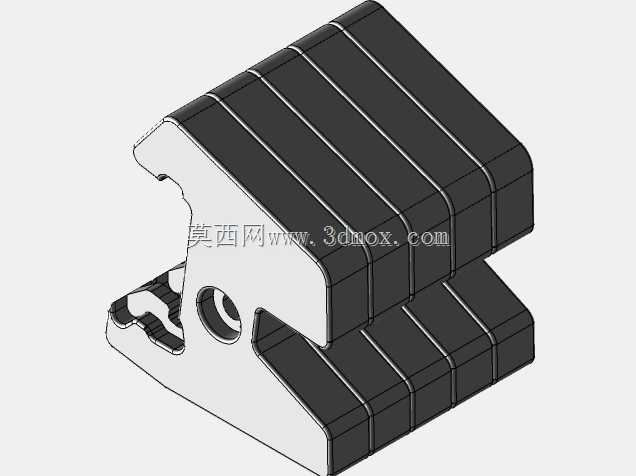

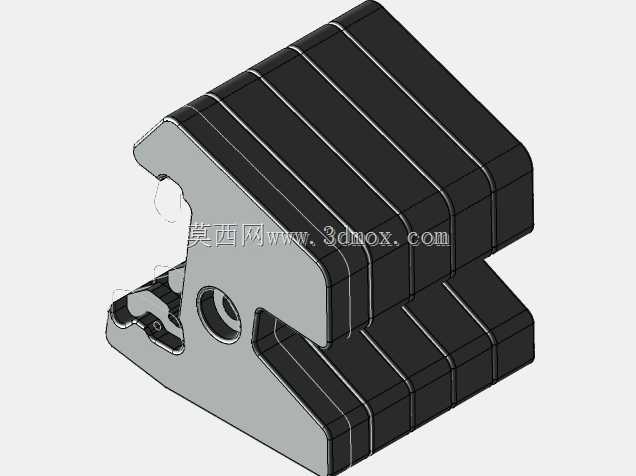

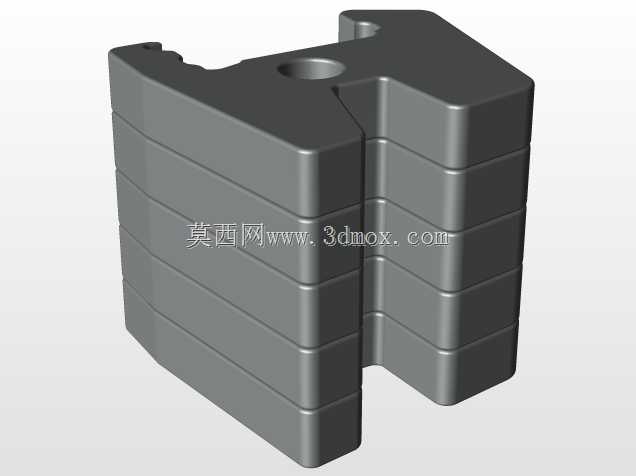

　　结构外形上，前部配重采用多块叠装式重块组合思路，单体块体轮廓厚重，边缘设置吊装和搬运所需的凹槽与起吊特征。块体中央及两侧预留穿装拉杆或固定螺栓的通道，装配时可沿前后方向叠放在前端托架上，再通过横向销、纵向拉杆或压板锁紧。这样的设计使配重数量能够根据作业工况增减：公路轻载转移时可减少配重，降低滚动阻力和轮胎磨损；深翻、重耙或牵引重载农具时则增加块数，提高牵引力利用率。模型中前端黑色托架承担配重支撑与撞击防护双重功能，托架下部伸出的连接结构与车架前梁形成刚性连接，侧面保留销孔和加强筋，避免块体在颠簸路面发生窜动。

　　建模时需要重点关注安装边界。拖拉机前部空间紧凑，配重总成后方紧邻发动机油底壳、散热器下横梁、转向拉杆和前桥摆动支点，前方则需要满足接近角要求。若配重块过于向下突出，车辆越过田埂、沟渠或进入车库时容易刮地；若过于靠前，又会增大前轴悬臂力矩，加重前桥和转向节负担。因此该结构在块体厚度、托架长度和离地间隙之间做了平衡：配重主体贴近车头，下部轮廓随前保险杠走势收束，两侧不超出前轮转向包络，保证满打方向时轮胎与配重块之间保留安全间隙。

　　连接可靠性是这类部件设计的核心。配重块在田间承受的不是静态载荷那么简单，发动机振动、轮胎冲击、农具提升瞬间的载荷转移都会反复作用于连接面。托架与机架连接处需要足够的接触面积，销孔位置应避免形成尖锐应力集中；叠装块之间宜采用平面贴合，让重力和压紧力均匀传递，而不是依赖小块凸台承受冲击。模型中可见的分层块体和前端承托结构，有利于在三维环境中检查装配顺序：先固定托架，再逐块吊装配重，最后安装锁紧件，整个过程不需要拆卸前脸覆盖件，维修和调整比较方便。

　　功能特性方面，前部配重并不直接输出动力，却直接影响拖拉机的牵引效率。前轴载荷增加后，转向轮在松软土壤中的下压深度更稳定，转向操纵更可控；后悬挂农具提升时，车头下沉趋势被抑制，驾驶员对方向的控制信心更强。对于带前装载机构的机型，前配重还需与装载机铲斗载荷统筹考虑，避免前桥长期超载。该结构的尺寸链可以在装配体中直接测量，包括配重块总宽、叠装厚度、托架销孔中心距、前端离地高度以及与机罩下沿的间隙，这些数据可用于校核不同轮胎规格、不同前桥型号下的适配性。

　　从设计思路看，这类配重总成追求的是可靠、可调、易制造和易维护。块体形状适合铸造，外形不需要复杂曲面，但材料分布应集中在低位和前端，以较小结构尺寸获得所需弯矩；托架则采用焊接钢结构思路，侧板、底板和销套共同承受弯曲与剪切载荷。三维建模时将配重块设为可重复装配的模块，能够快速模拟不同配重质量对前后轴荷的影响，也便于在工程图中表达块体数量、安装方向和锁紧方式。整体结构贴近农用拖拉机真实使用环境，可作为整机前端附件设计、配重方案优化以及维修测绘建模的参考对象。
