农用多轴自装卸式液压翻斗拖车

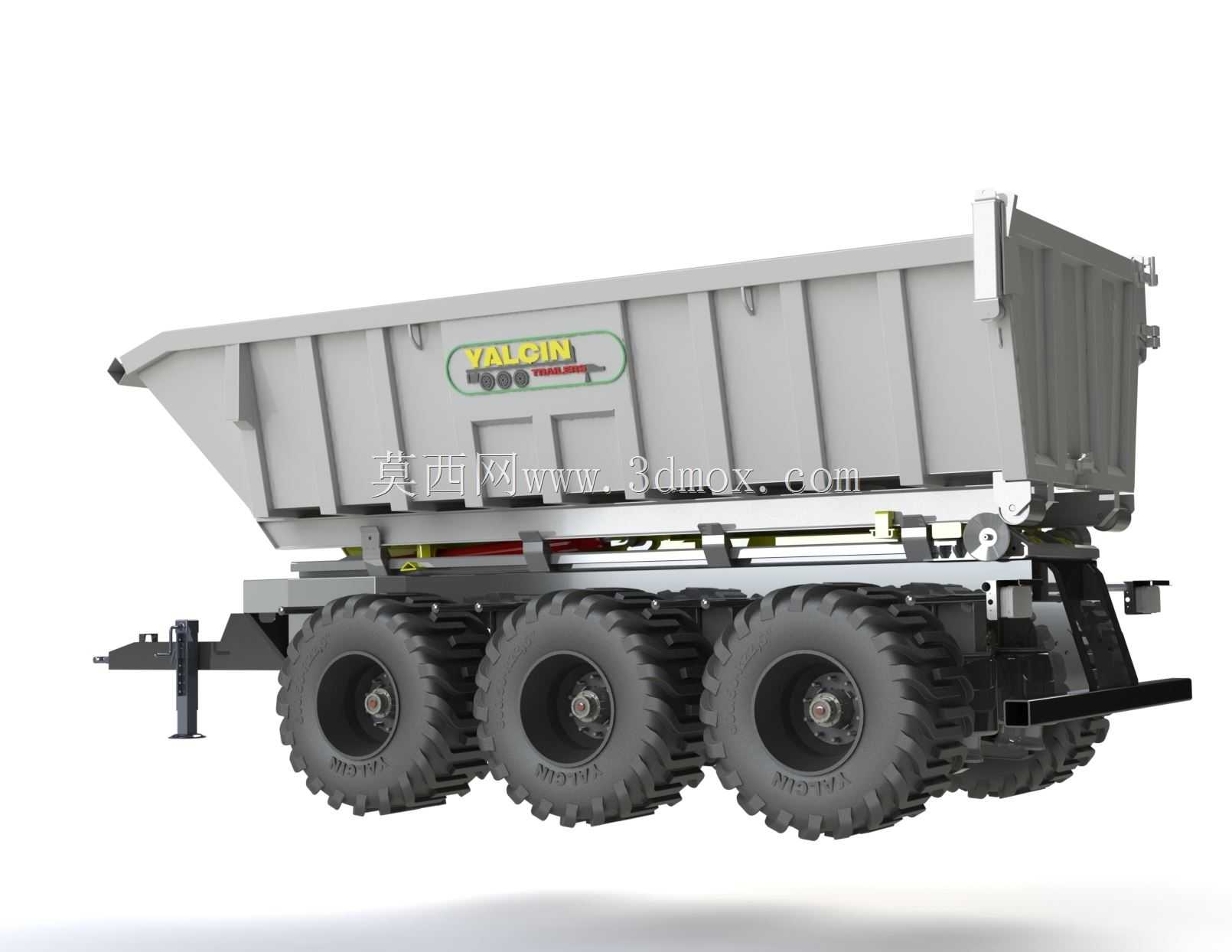

　　这套农用拖车结构主要面向规模化种植农场、散料转运合作社以及田间短驳作业场景，用来承接谷物、厩肥、渣土、青贮碎料这类散装物料的转运与自卸作业，也可配合前端牵引主机完成地块到堆场、晒场到仓储区的往返运输。整套结构在建模时优先考虑了农田非铺装路面的通行特性，行走部分采用三轴六轮的重载配置，大花纹低压农用轮胎能够分散接地压强，避免在湿润耕地上出现陷车问题，轮距与底盘离地间隙的设定也兼顾了田埂通行与垄沟跨越的实际需求。

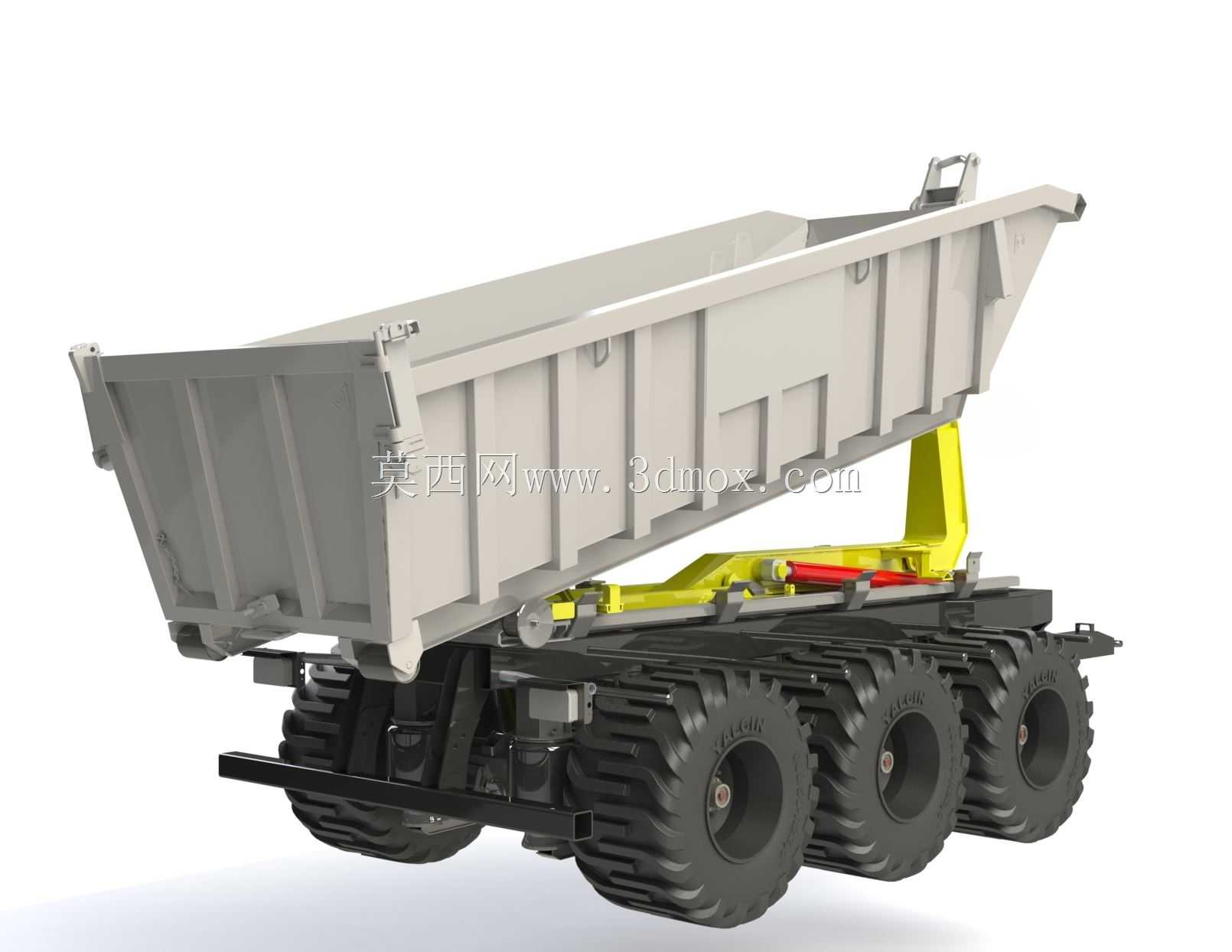

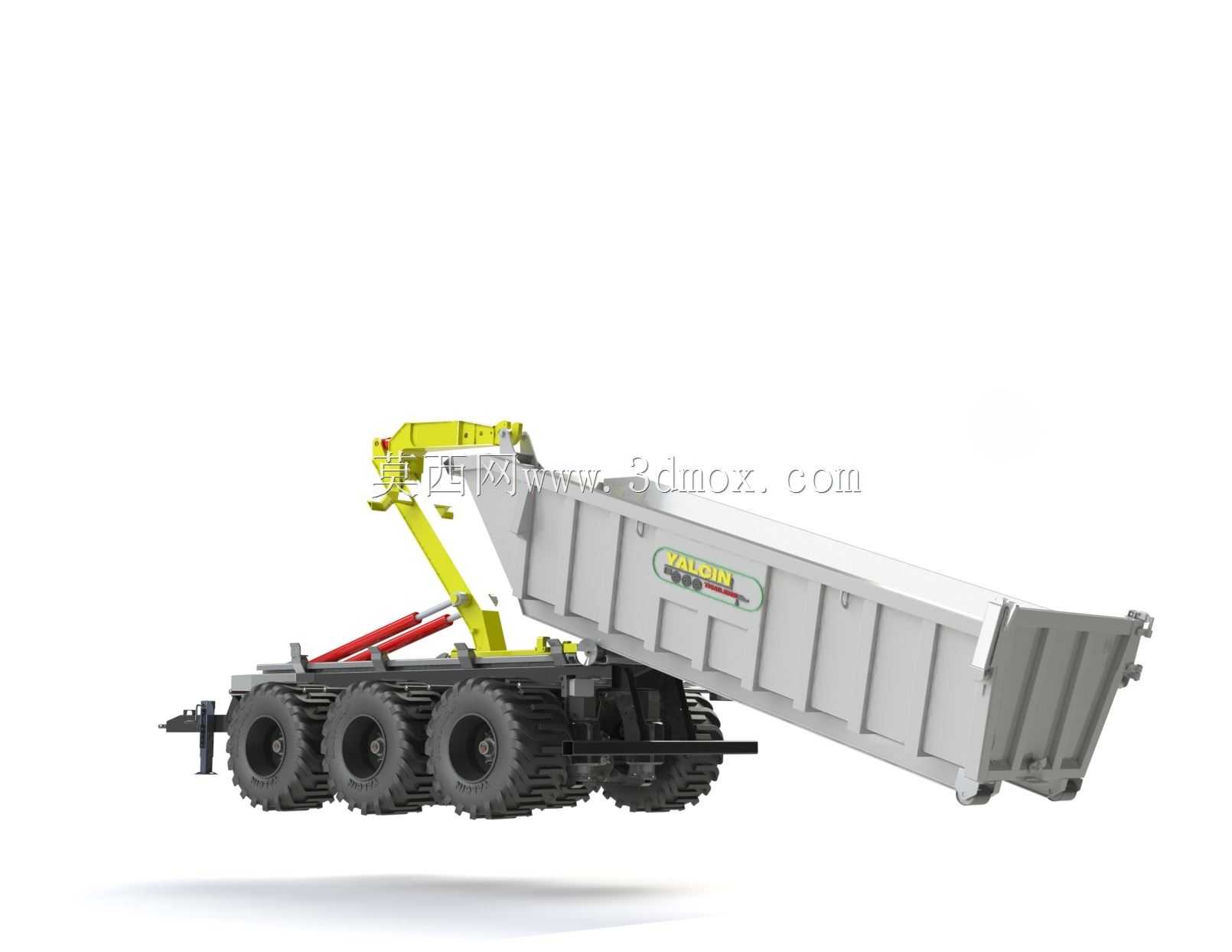

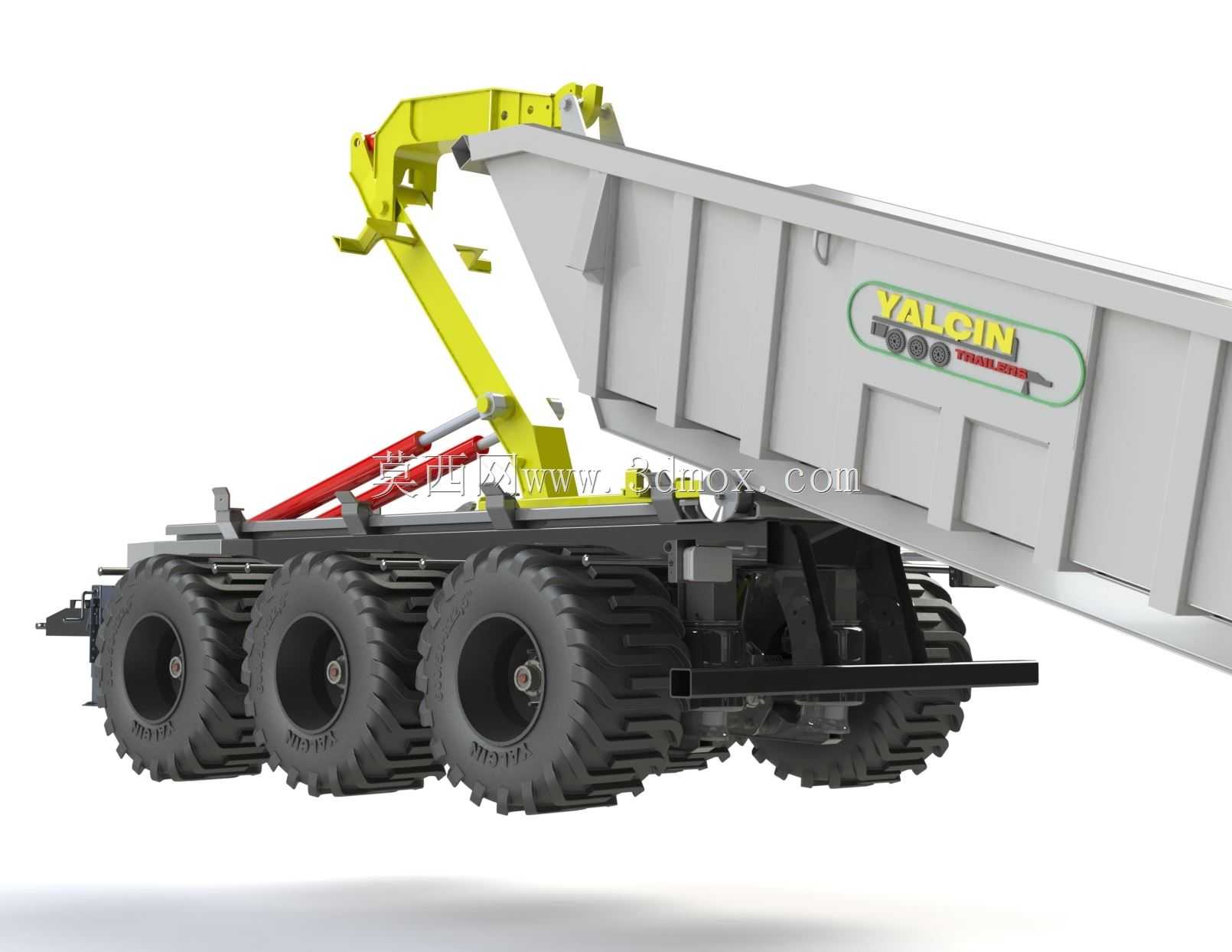

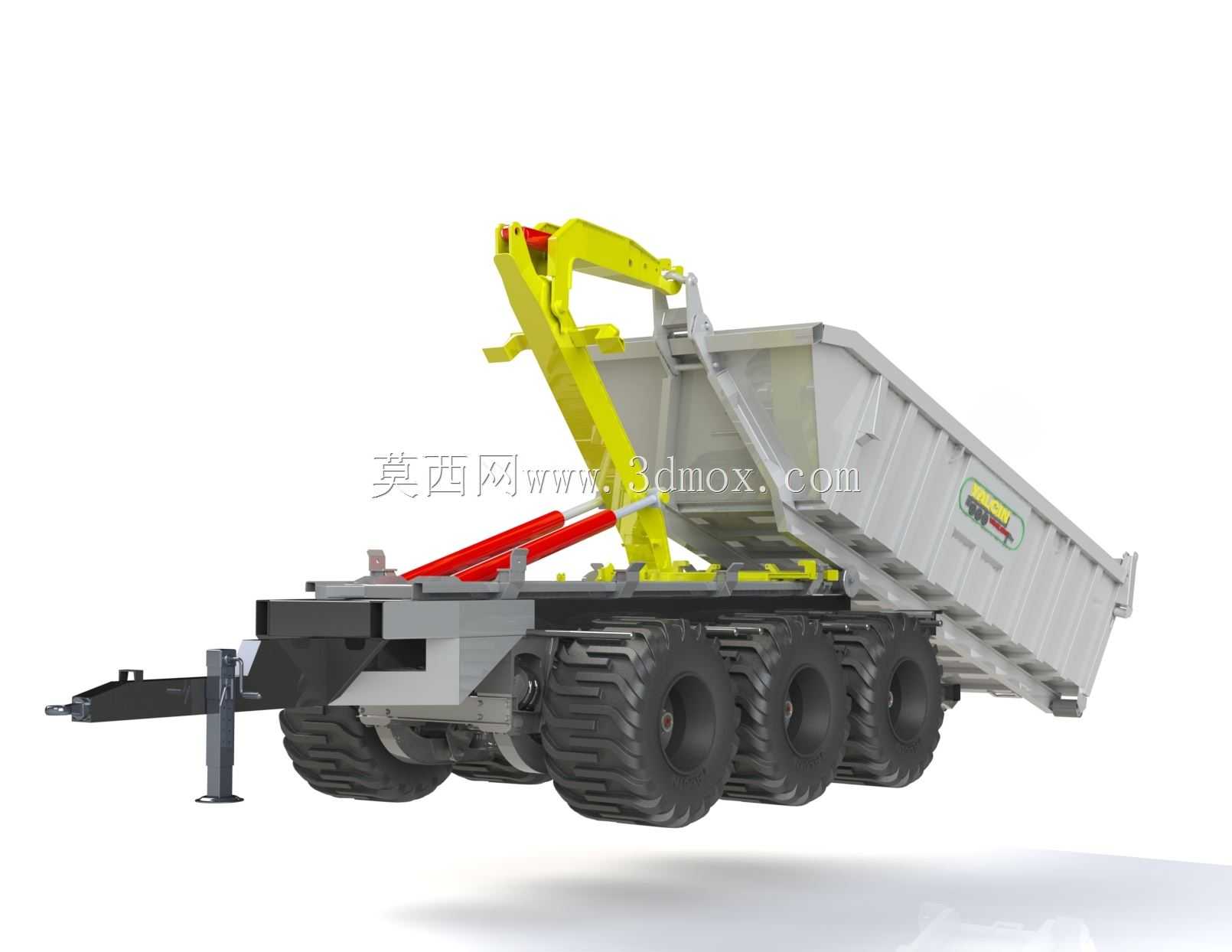

　　车斗部分采用整体式焊接厢体结构，侧板与底板都布置了纵向加强压筋，既可以控制厢体自重，又能在装载高密度砂石或潮湿粪肥时抑制侧板外胀变形，尾门采用可开启锁止结构，举升卸料时尾门随物料推力自动脱开，物料卸净后回落即可重新锁合，不需要人工额外操作启闭。厢体前端布置的黄色臂架为吊钩式自装卸机构，搭配多组液压油缸完成臂架俯仰、吊钩收放动作，该结构的设计初衷是让拖车不依赖额外装载机，就能独立完成田间集装袋、农用机具、成捆物料的吊装上下车作业，在没有配套装卸设备的偏远地块，单台牵引主机加这台拖车就能完成散料运输和整装农资的转运，减少配套设备的投入。

　　液压系统的管路沿底盘纵梁内侧排布，油缸铰点位置经过受力校核，举升油缸采用多级伸缩结构，在厢体完全落下时可以收纳在底盘主梁间隙内，不会占用下方通过空间，举升最大角度时能够保证粘性较大的湿料也能靠自重完全滑出，不会在厢底残留积料。底盘牵引架采用标准农用牵引销接口，可匹配多数大马力农用拖拉机的后牵引装置，牵引架上同时预留了气刹或液压制动管路的安装位，三轴行走机构配备制动组件，重载下坡时可以提供足够的制动力，避免拖车主推牵引主机出现失控风险。

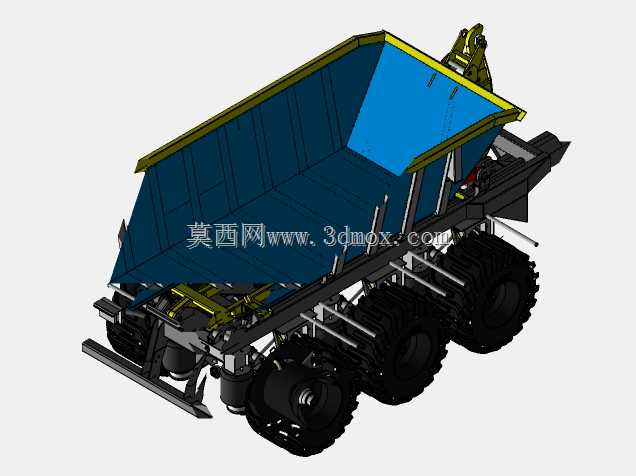

　　从安装边界来看，整车宽度控制在常规农用道路通行限宽以内，长度方向牵引架收起后不会超出后方轮组过多，田间转弯半径适配南方小块农田与北方大地块的转向需求；吊钩臂架在收纳状态下高度低于厢体顶部护栏，运输状态不会触碰田间低空架设的管线或树枝。建模过程中所有焊接件、铰接销轴、液压油缸的配合位置都按实际装配关系搭建，轮组的悬挂摆动余量、臂架的运动干涉区域、厢体举升全过程的轨迹都做了运动校验，既可以直接用于农用改装企业的方案评审，也能作为散料运输设备选型时的结构参考，帮助设计人员快速核对多轴拖车的载荷分配、铰点受力以及作业空间预留是否符合实际农艺要求。
