园艺松土翻土手持耙具结构

　　这套手持耕作耙具的结构设计围绕庭院、菜园、大棚边角区域的浅层松土作业展开，区别于大型旋耕设备的大作业幅宽与高动力需求，它针对小面积地块里大型农机无法进入、普通平头铁锹翻土效率过低的使用场景做了结构优化。实际田间使用时，操作者握持竖向主手柄向下施力，前端均布的七根锥形齿尖可以直接刺入板结表层土壤，侧向伸出的辅助踏杆可供脚部踩踏加力，遇到宅旁菜地经过一季踩踏后硬度较高的园土，不用完全依靠手臂发力就能把齿尖压入到合适的耕作深度，刺入后向后扳动手柄，耙齿会连带把板结土块撬起、打散，同时耙架上方的栅格托板可以在回拖过程中把翻起的土块刮碎、整平，顺带把土壤里残留的作物残根、石块拦在栅条间隙上方，一次性完成松土、碎土、清杂三道工序，不用后续再用平耙反复整理地块。

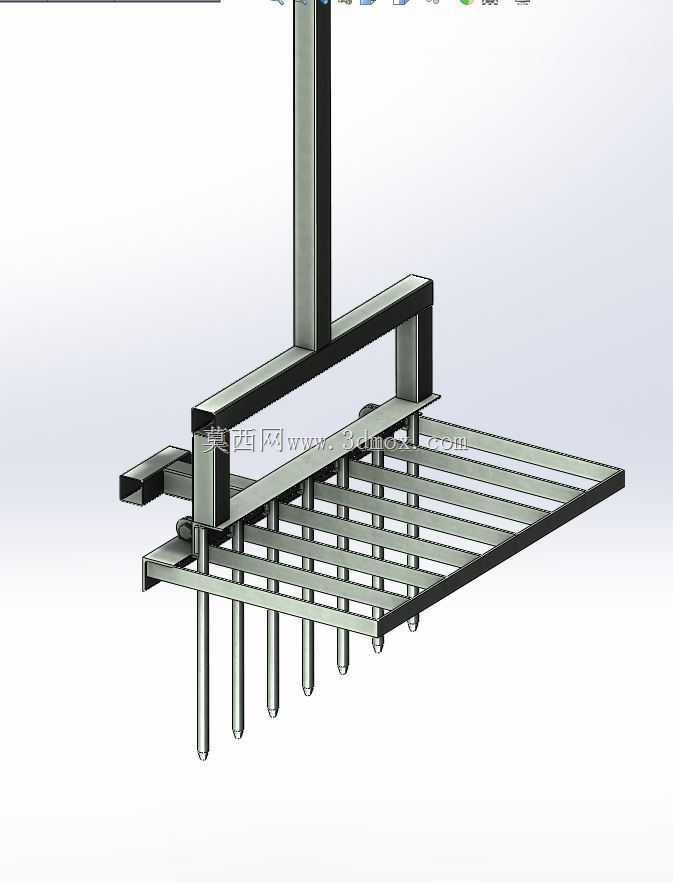

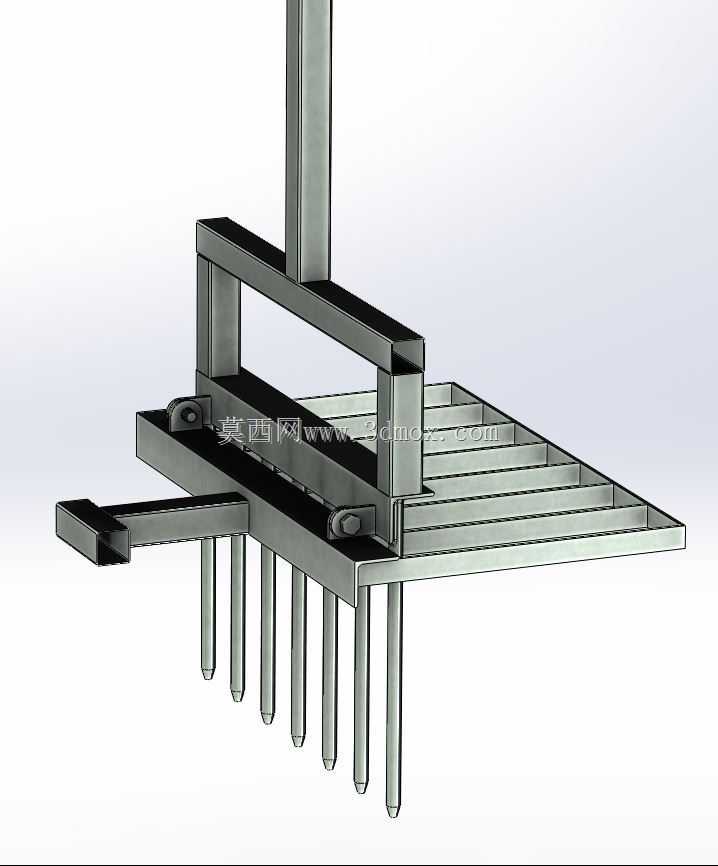

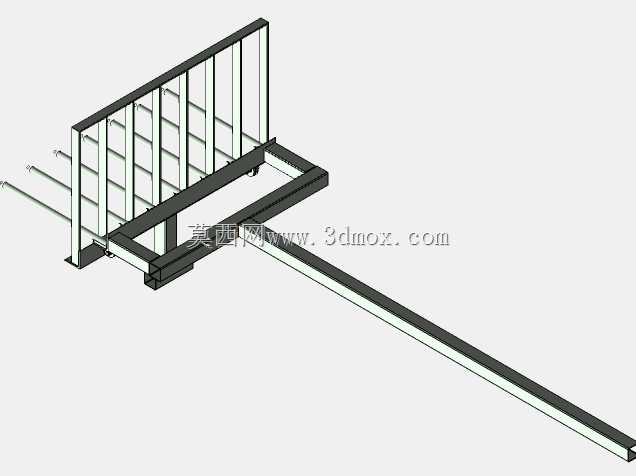

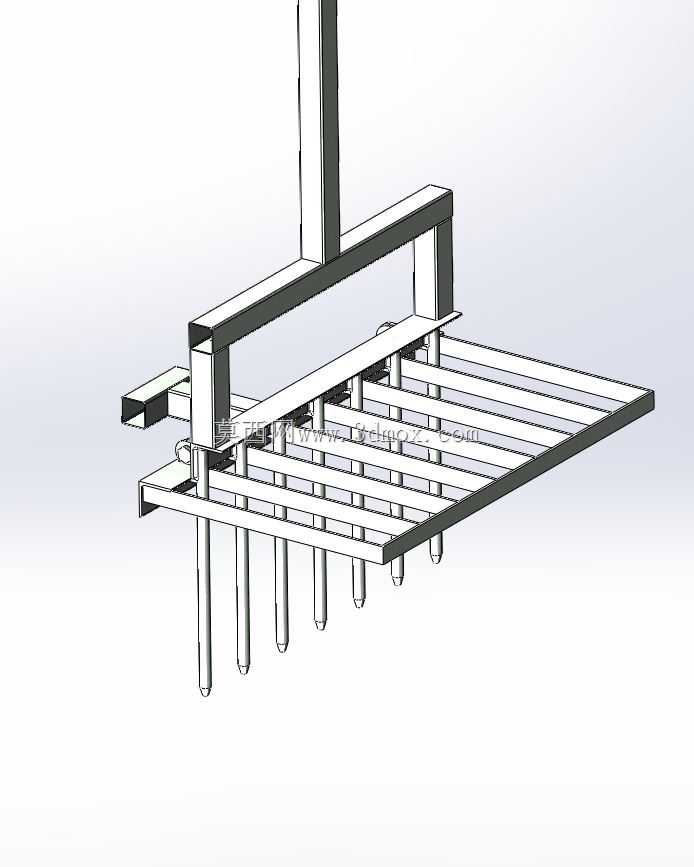

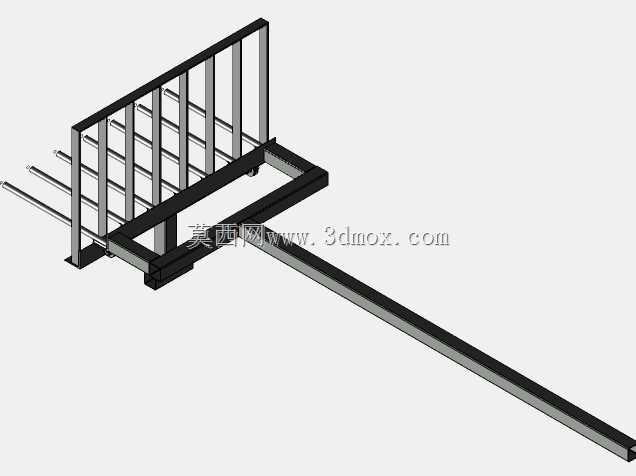

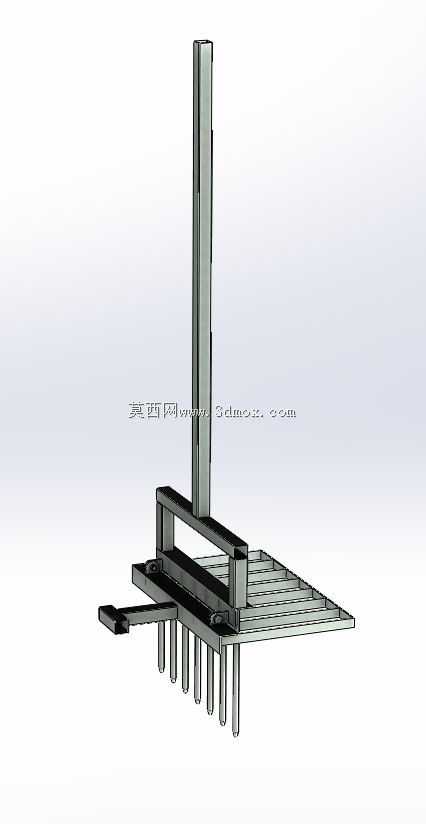

　　从结构布局来看，整套耙具没有采用传统农用耙的一体式木架结构，全部采用等壁厚矩形钢管与圆钢杆件焊接成型：竖向主手柄采用长尺寸矩形管，握持高度适配成年操作者自然站立的作业姿态，不用大幅弯腰就能完成施力动作，长时间作业的腰部负荷明显低于短柄手持农具。手柄下端连接的门字形支撑框架采用两根平行矩形管弯折焊接，框架底部横向贯通的主承载梁作为所有工作部件的安装基准，七根耙齿采用等间距排布在主梁前侧，齿尖做收尖锥度处理，刺入土壤时的阻力远小于平头齿，相邻齿的间距经过适配，既不会因为间隙过大留下未松动的土条，也不会因为间隙过小容易被杂草、土块堵塞。栅格托板由多根平行薄钢板条等距拼接而成，栅条间隙控制在合理范围，回拖作业时碎土可以从间隙漏下，尺寸较大的土块、石砾会被栅条托住向前推送，不会直接埋回松土层。侧向伸出的辅助踏杆为独立矩形管构件，焊接在主梁侧端，位置刚好对应操作者脚踩的自然落点，踩踏时的作用力可以直接传递到主梁和耙齿上，不会让手柄承受到额外的弯曲力矩。

　　设计过程中首先明确了作业边界：这类小型耕作工具的作业深度定位在100到150毫米的园艺耕作层，刚好满足蔬菜、花卉种植的松土要求，不需要深耕到犁底层，因此耙齿的有效入土长度控制在180毫米左右，露出主梁上方的预留段用来保证焊接强度，避免硬土作业时齿根出现弯折。整套耙具的横向作业幅宽控制在400毫米上下，这个尺寸既可以在宽度不足一米的菜园垄沟之间灵活转向，也能保证单次回拖的作业效率，比单齿松土镐的作业宽度高出数倍。安装边界上，所有杆件的连接位置都采用满焊工艺，主承载梁和门字框架的交接位置额外增加了贴板补强，应对扳动手柄时产生的大扭矩载荷；外露的金属构件全部做防锈表面处理，适配园林作业频繁接触潮湿土壤、水肥的使用环境，避免短时间内出现锈蚀卡滞。和普通一体式铸铁耙相比，这种钢管焊接结构的整体重量更轻，操作者单人即可长时间持用转移地块，栅格部分的镂空结构也减少了和土壤的接触面积，回拖时不会因为湿黏土粘附导致整机阻力陡增，在沙壤土、轻黏土地块都能稳定完成松土整畦作业，也可用于庭院绿化施工前的地表整理、花盆栽培土的松散翻拌作业。
