楼梯折叠承重连接铰链结构

　　该折叠铰链主要面向阁楼伸缩梯、隐藏式楼梯、检修平台翻板以及小型折叠支撑结构，用于在踏步板、梯梁或平台面板之间建立可转动、可限位的刚性连接。现场安装时，两片长翼板分别贴合在木质踏步、钢质梯梁或铝型材框架表面，通过翼板上的预制孔完成螺栓或自攻钉固定；中部三角折边承担开合过程中的弯矩与剪切力，使连接件在展开承载时不易出现板面翘曲。

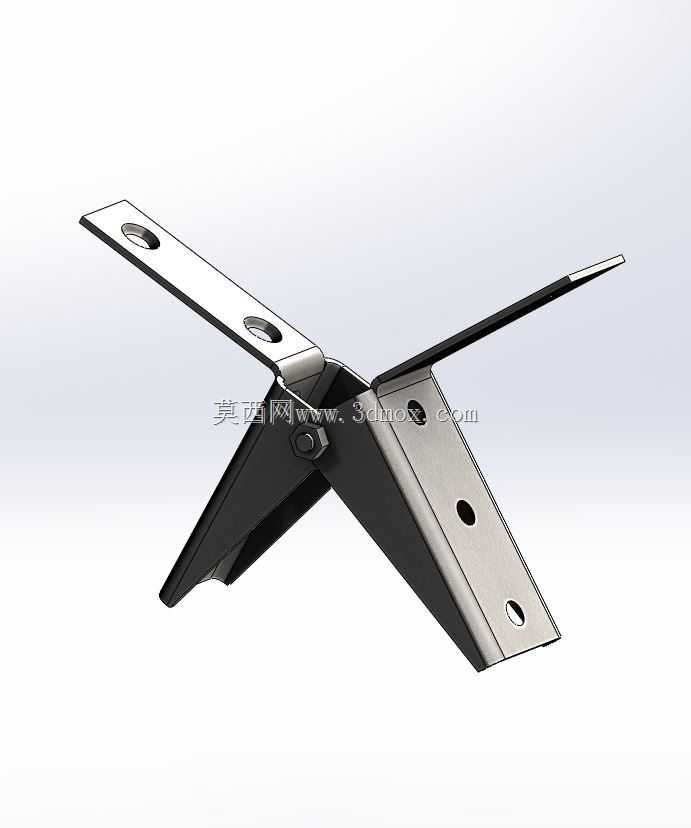

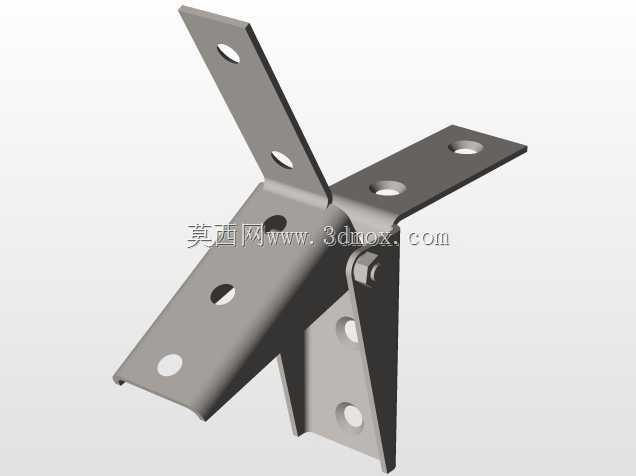

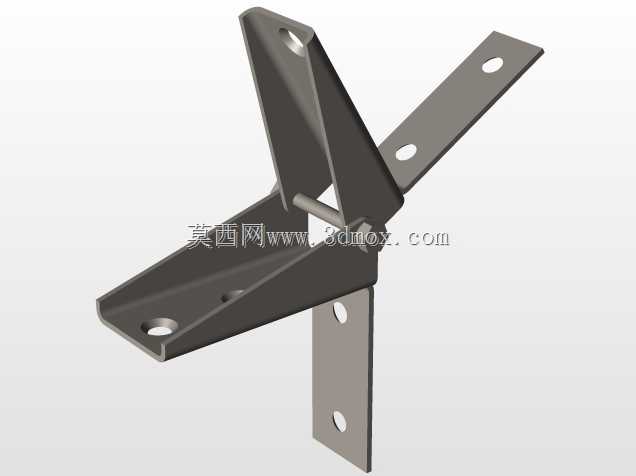

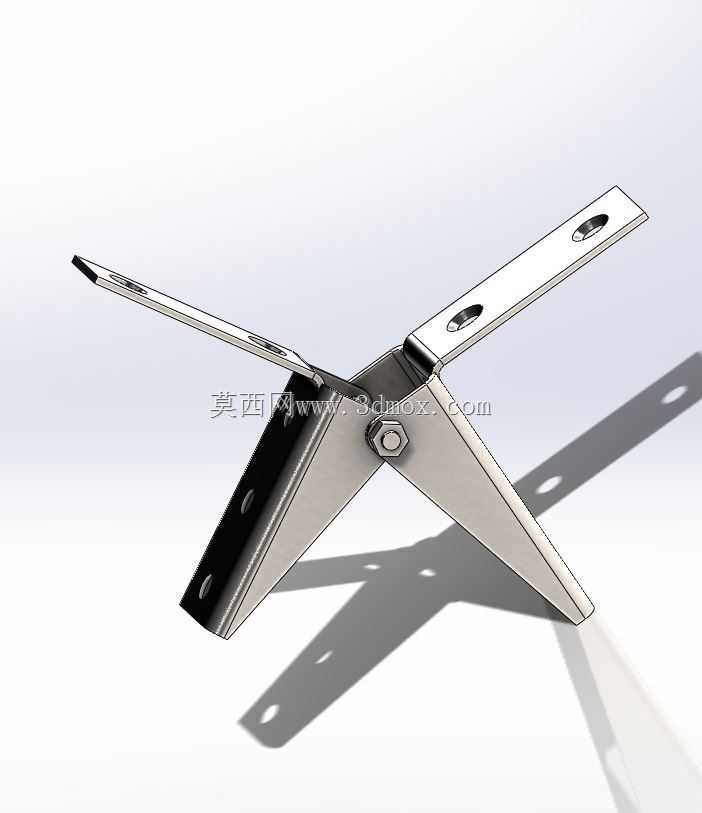

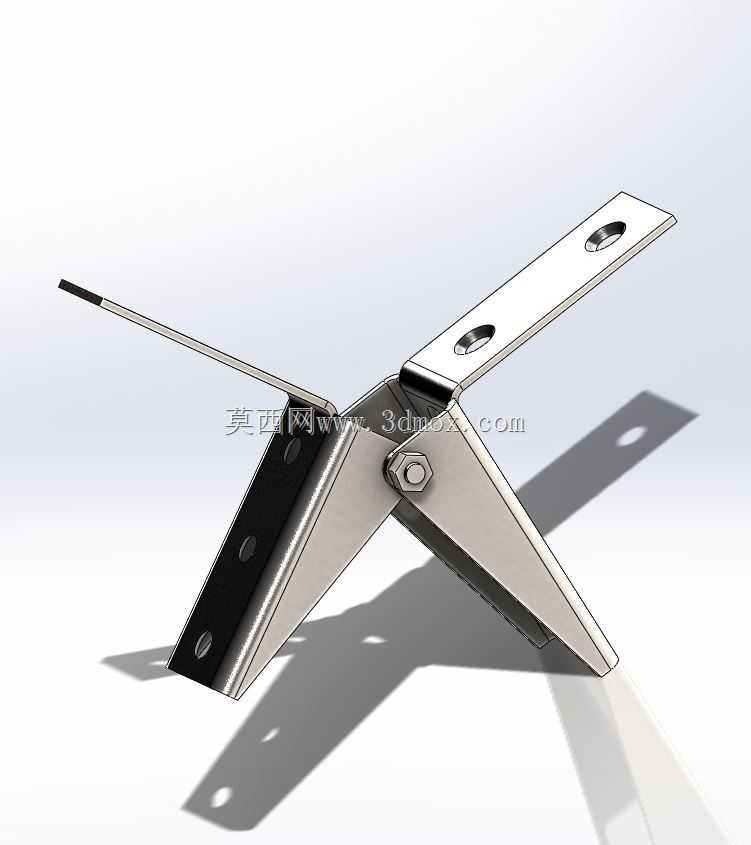

　　从结构受力角度看，件体采用薄板折弯成型，长翼板承担拉压与紧固件预紧力，中部竖立折边形成近似三角盒的加强区域。相比单纯平板弯折，这种带侧向折边的形态能够显著提高截面惯性矩，在踏板受到人员踩踏、工具放置或瞬时冲击时，铰链根部不会因应力集中而快速开裂。翼板端部开孔位置避开折弯圆角区，给紧固件留出足够边距，既方便电钻或扳手操作，也降低孔边撕裂风险。

　　设计思路上，该件没有采用复杂铸件或多零件铆接方案，而是以钣金折弯为主，配合中心枢轴螺栓形成转动副。这样做的好处是模具投入低、成型路径短，表面处理可统一采用镀锌、喷塑或不锈钢抛光；在小批量阁楼梯、定制检修梯以及民宿折叠家具中，能够快速按板厚和孔距调整尺寸。枢轴处使用螺栓与螺母锁紧，可根据所需阻尼微调预紧力：需要踏板自动悬停时适当增加摩擦，需要快速收折时则降低锁紧力矩。

　　外形边界方面，两翼板沿展开方向呈长条状，宽度控制在常见梯梁侧板可覆盖的范围内，安装后不会过多侵占踏步净宽。折起状态下，竖立三角边位于转动中心附近，避免与楼梯侧板、墙面护角或预埋线槽发生干涉；展开至工作角度后，翼板与被连接件表面大面积接触，紧固件受力方向以垂直板面为主，符合普通自攻钉和小直径螺栓的承载特点。建模时需要重点控制折弯内半径、展开料长以及枢轴孔同轴度：折弯半径过小会导致外侧微裂纹，过大则影响贴合；枢轴孔若不同轴，开合时会出现卡滞和局部磨亮。

　　在实际楼梯系统中，这类铰链通常成对或成组使用。单个节点负责一处转动，整段梯体则通过多组铰链同步动作，因此相邻件的孔位一致性、折角限位一致性会直接影响收折平顺性。若用于阁楼楼梯，翼板长度需覆盖踏步与梯梁的搭接区域，使连接力分散到多个紧固点；若用于设备检修平台，可在三角折边外侧增加点焊加强块，以应对频繁踩踏和维修工具载荷。

　　三维建模过程中，钣金件应先建立折弯扣除与板厚参数，再完成翼板轮廓、安装孔、中心孔和折边特征；枢轴螺栓、螺母可按标准件装配，用于检查开合极限位置。干涉检查不能只看完全展开状态，还要模拟从收起到锁定的完整角度，重点观察两翼板边缘、螺栓头部以及楼梯基材之间的间隙。对于需要出工程图的场景，应展开标注孔距、边距、折弯角度和折弯方向，使车间能够直接依据展开图进行激光切割、折弯和钻孔，减少现场配修。
