拖拉机后置挂载式装载铲运工作装置

　　这套挂载式铲运工作装置，主要适配中小马力农用拖拉机的后部三点悬挂接口，在丘陵农田、果园苗圃、小型畜牧场、乡村基建零散作业场景中使用，无需单独采购专用轮式装载机，依托现有拖拉机动力输出与液压接口即可完成散料转运作业。日常作业中，它可以铲装田间松散土壤、腐熟农家肥、颗粒化肥、砂石集料、养殖垫料、收获后的块茎作物，也能完成场地平整、短距离物料推移、沟渠清淤堆土这类零散工况，适配农忙时节的多场景快速切换需求，避免专用工程设备在狭小农田地块转向不便、进场受限的问题。

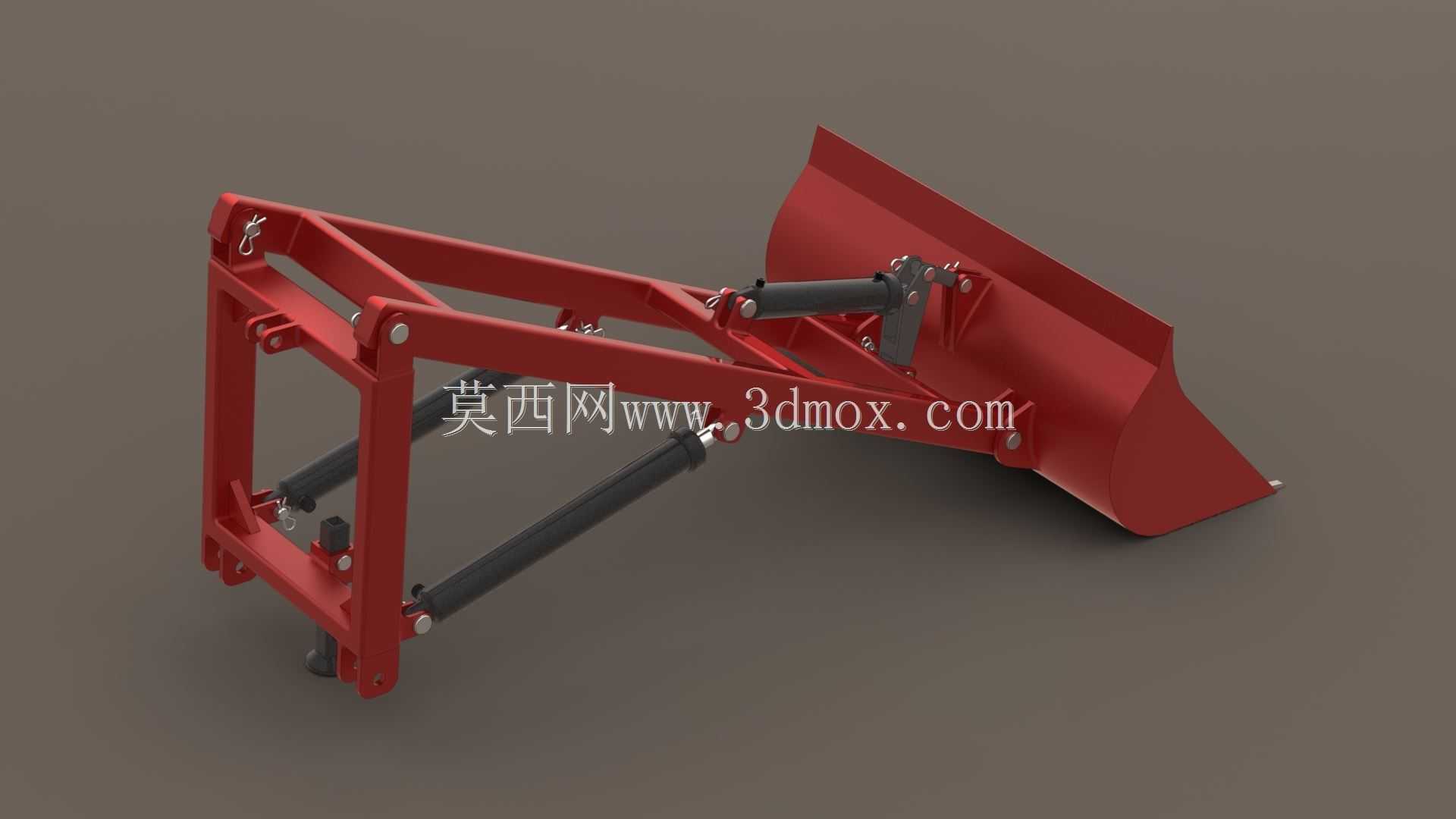

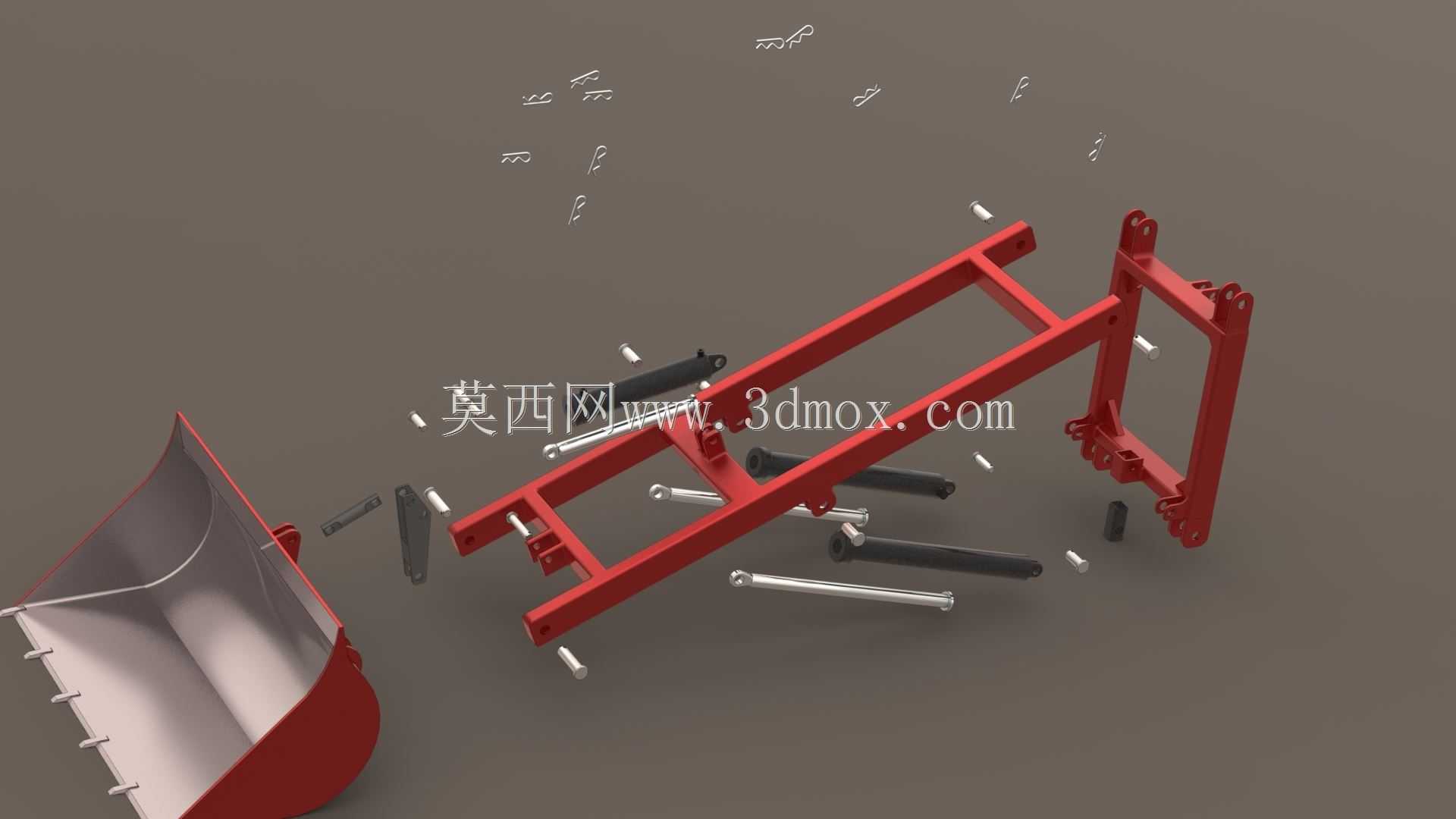

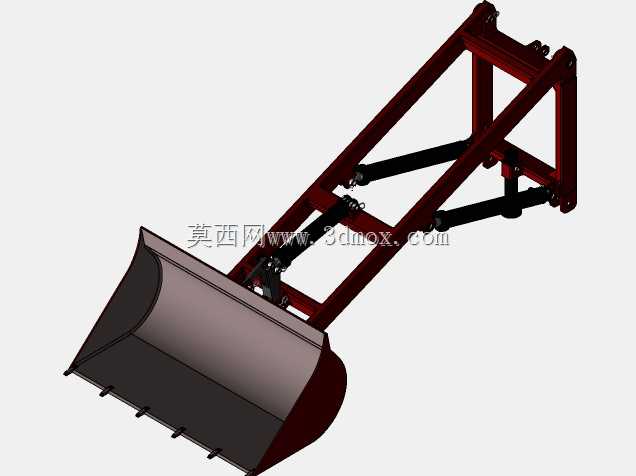

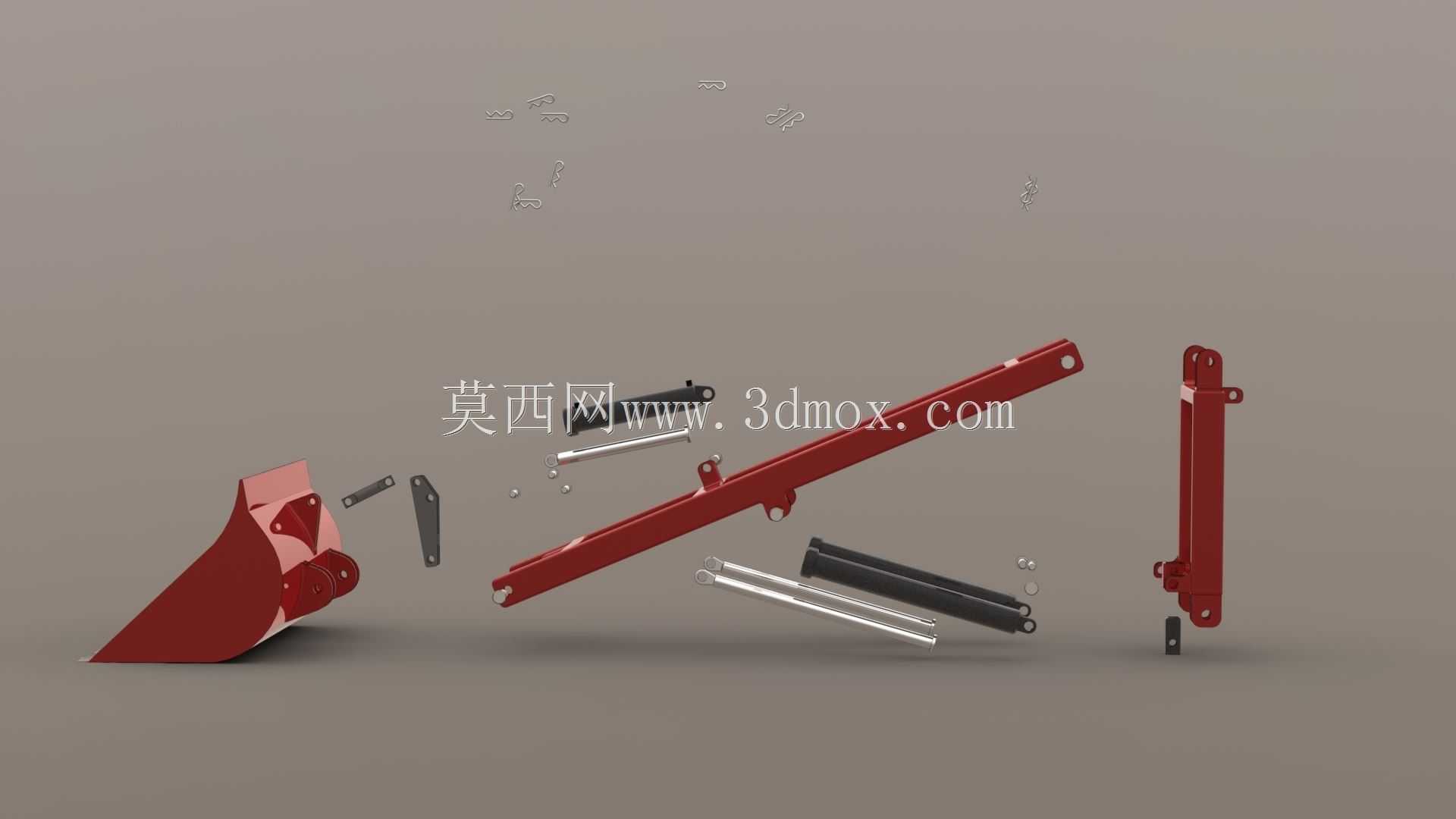

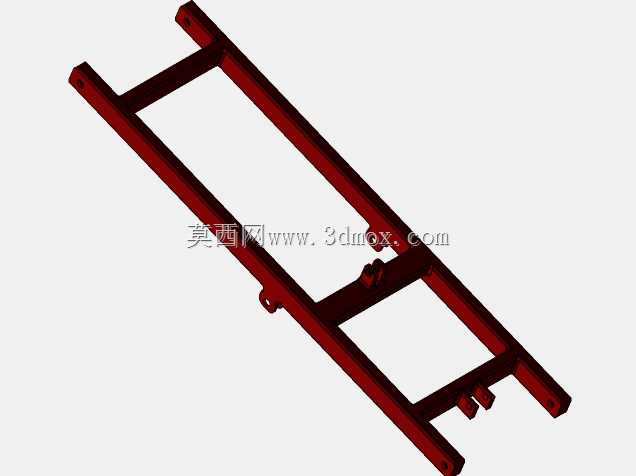

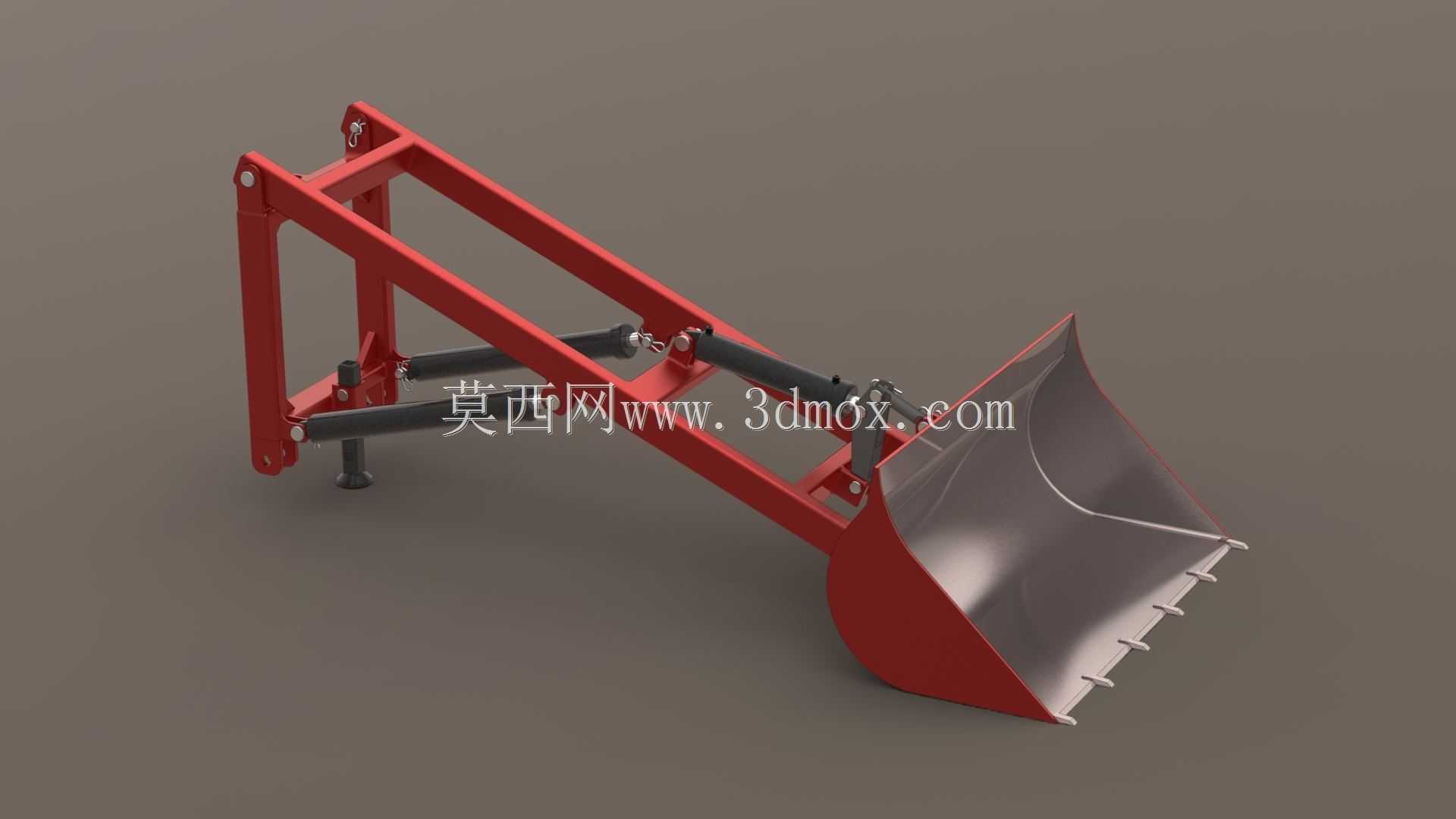

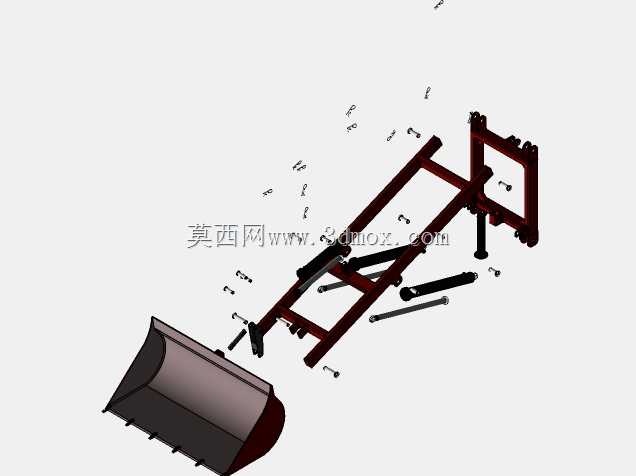

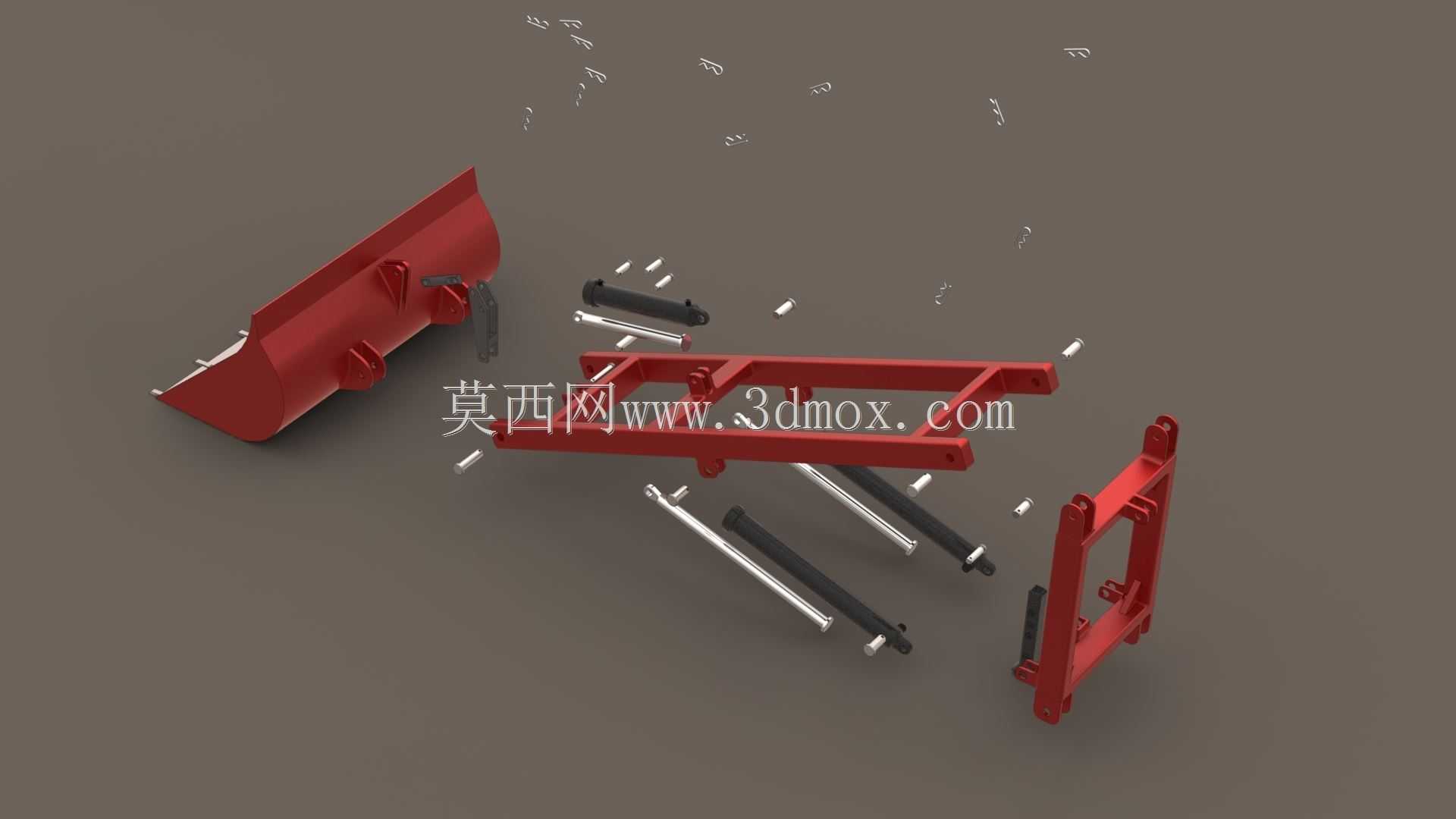

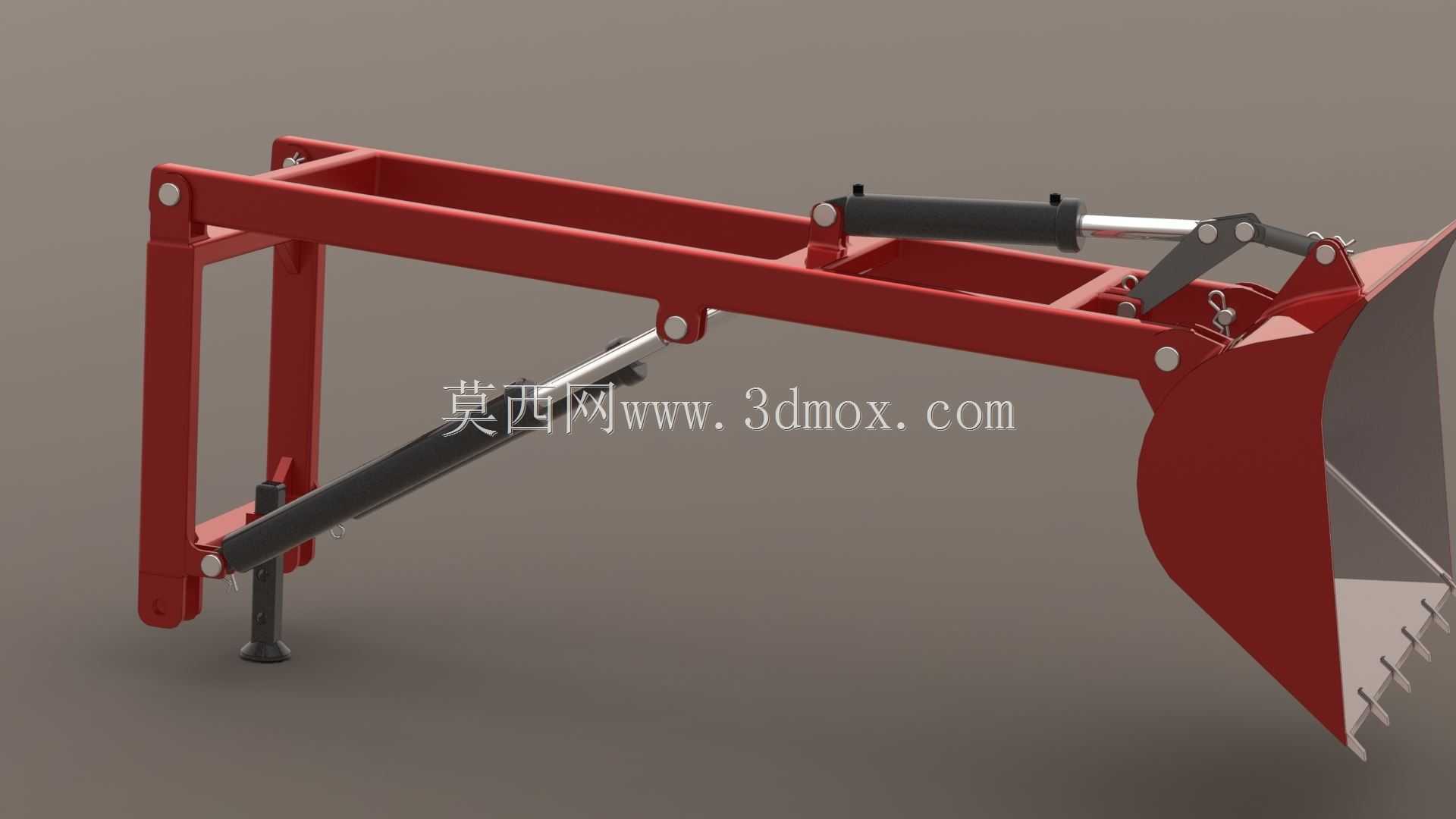

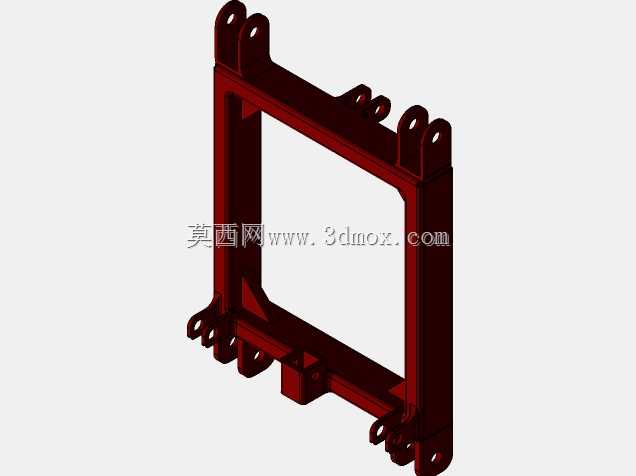

　　从结构布局来看，整套装置分为后悬挂连接架、平行举升臂架、液压驱动杆件、铲斗本体四个核心部分。悬挂连接架直接对应拖拉机后悬挂的安装点位，架体采用矩形型钢焊接成型，预留的销轴孔位与拖拉机悬挂拉杆点位完全匹配，安装时无需对拖拉机本体做额外焊接改造，挂接后通过锁销固定即可完成装配，拆卸后拖拉机可快速换回旋耕机、播种机等其他农机具，不影响拖拉机原有农事作业功能。举升臂采用双纵梁平行布置，臂架之间设置横向加强撑杆，避免单侧受力时臂架出现扭转变形，臂架的铰接点位经过运动轨迹校核，举升过程中铲斗始终保持合理的姿态角度，不会在抬升阶段出现物料意外撒漏的问题。

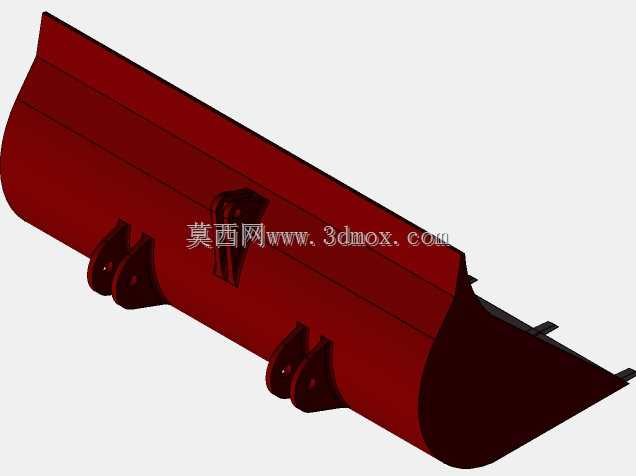

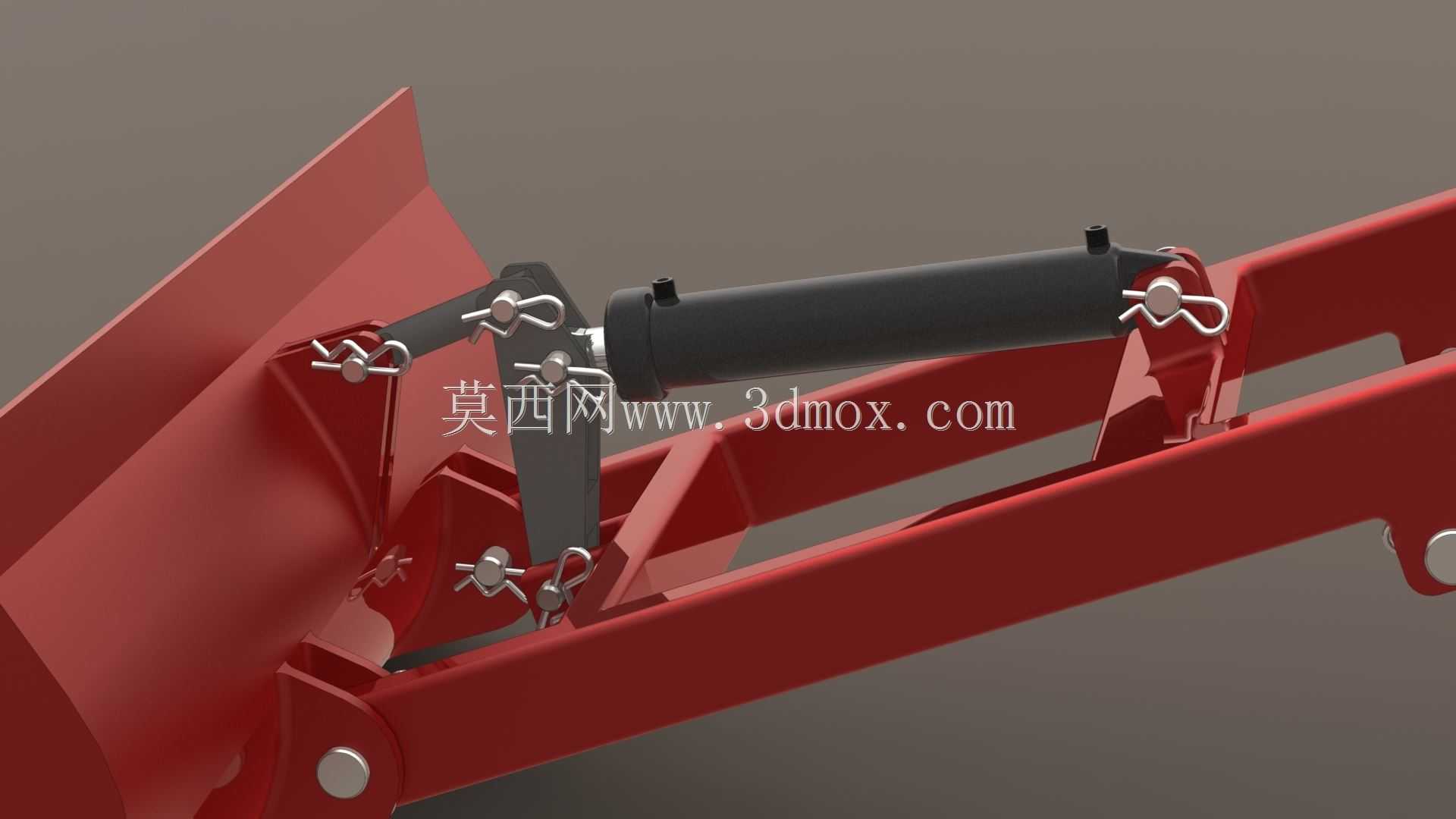

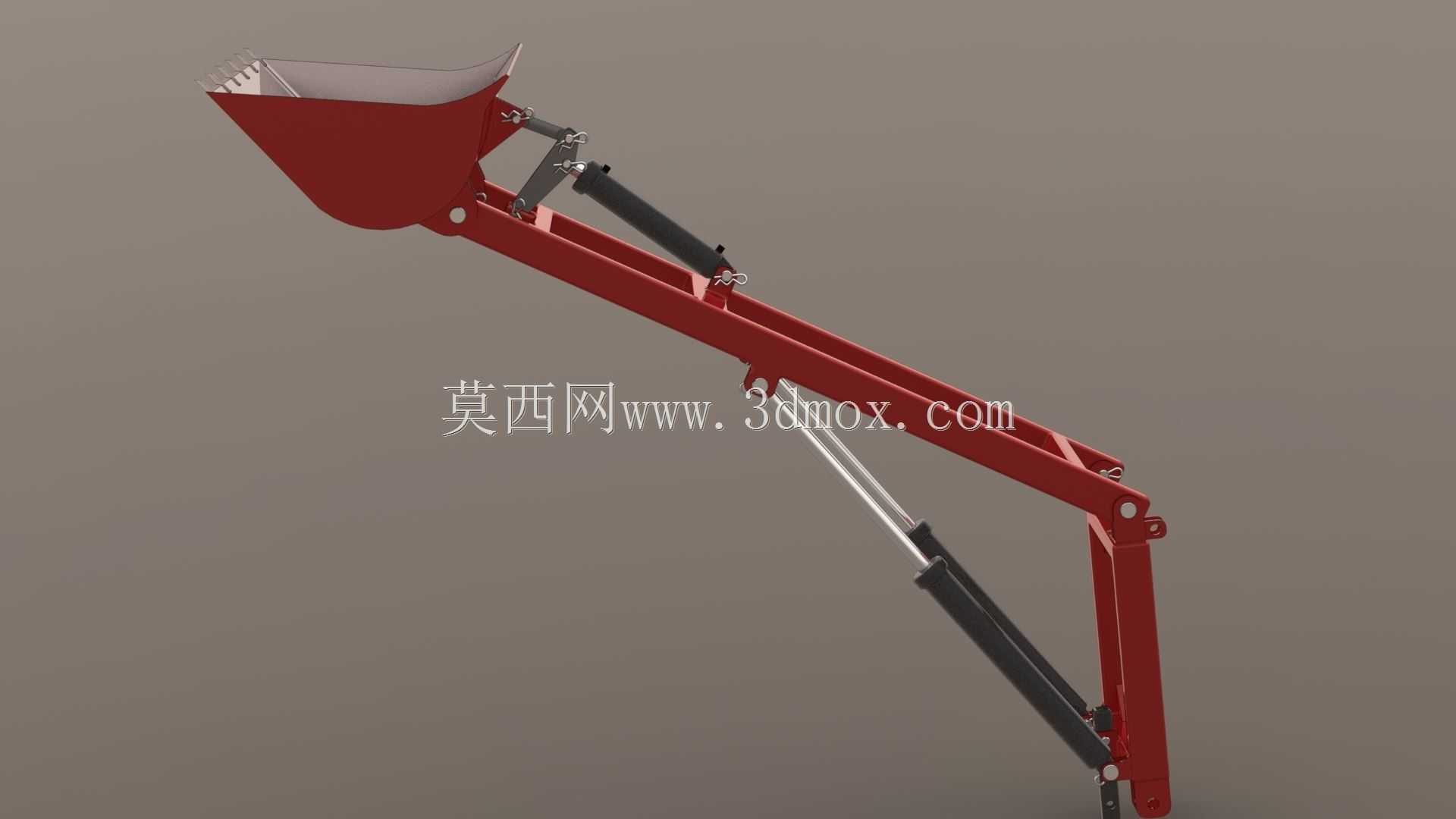

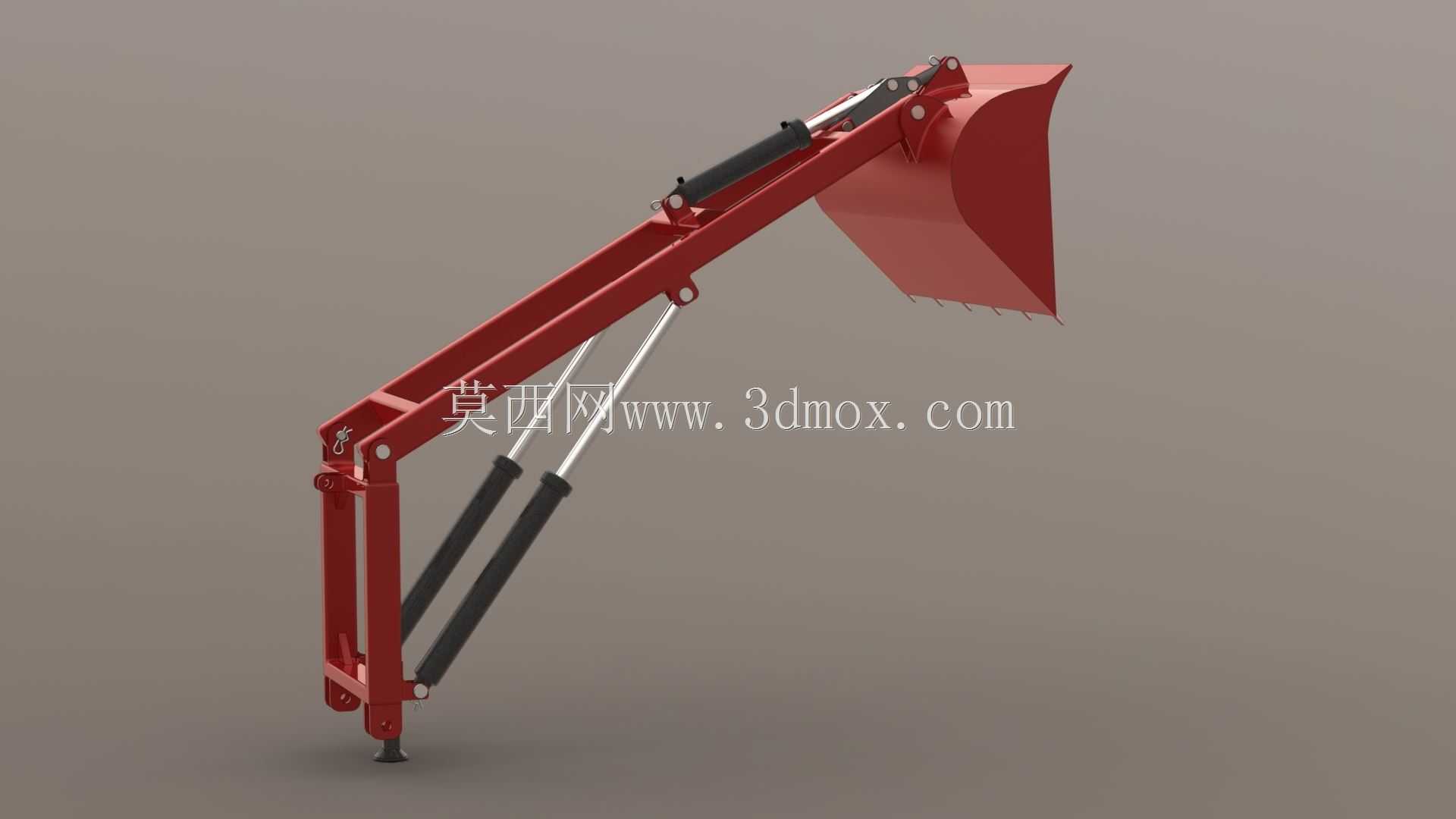

　　液压执行部分配置两组作业油缸，一组负责控制举升臂的整体抬升与下落，另一组负责控制铲斗的翻转卸料动作，油缸两端均采用铰接销轴连接，作业过程中油缸可随臂架姿态小幅摆动，抵消装配误差带来的径向附加载荷，油缸的行程参数经过匹配，举升到最高点位时铲斗卸料角度满足散料自动滑落要求，下落至最低点位时铲斗刃口可以完全贴合地面，保证铲装作业时不会残留底层余料。铲斗部分采用弧形斗底设计，斗口边缘加装带齿状的铲刃，插入料堆时齿部可以先破开压实的料层，降低铲入阻力，斗体侧板做加厚处理，铲装石块、硬质渣土时不易出现侧板变形，斗体与臂架的连接耳板采用双面焊接，耳板内部镶嵌耐磨衬套，长期铰接转动后衬套磨损可单独更换，无需整体更换臂架结构。

　　设计阶段全程按1:1实际装配尺寸建模，所有铰接孔的同轴度、杆件之间的运动间隙都在三维环境中做了干涉校验，臂架全行程举升、铲斗全角度翻转的过程中，杆件、油缸、斗体之间不会出现碰撞卡滞。安装边界方面，挂接完成后装置横向宽度控制在拖拉机后轮距范围内，在果园窄行、田埂便道通行时不会刮碰两侧果树或田埂，最低离地间隙满足田间凹凸路面通行要求，不会在过田坎时刮蹭地面。结构受力层面，针对铲装偏载、举升满载、冲击铲料三类典型工况做了强度考量，型钢壁厚、铰接销轴直径都匹配对应拖拉机马力段的载荷范围，日常散料作业下结构冗余量充足，焊接节点均避开应力集中的直角转折位置，采用过渡板分散焊缝载荷，减少长期作业后焊缝开裂的概率。

　　针对农田作业的维护需求，所有铰接点位都预留了润滑脂注油通道，日常保养时可直接加注黄油减少销轴磨损，液压管路沿臂架内侧排布并设置管卡固定，避免作业过程中管路晃动被物料剐蹭破损，整体结构没有复杂的电控部件，农户日常排查故障、更换易损件都可以在田间现场完成，适配乡村作业的维修条件。
