集成制动功能的赛车中控锁轮辋结构

　　这套轮组结构面向场地竞速车辆的高频换胎与赛道制动需求开发，核心是把中央锁紧机构、轮辋本体、制动盘安装接口整合为同一装配单元，省去民用轮毂多颗螺栓逐一对位拧紧的繁琐流程。赛事维修区的作业逻辑和民用维保完全不同：进站窗口往往只有数秒，维修人员不需要逐个对准5到6个轮毂螺栓孔，仅需操作中心锁止机构即可完成轮胎的拆装锁紧，大幅缩短停站耗时，同时避免多螺栓拧紧顺序不当带来的轮面压合不均、螺栓预紧力偏差问题。

从实际装车边界来看，轮辋的辐条造型并非单纯追求视觉效果，每一处镂空轮廓都经过避让校核：内侧预留的制动卡钳活动间隙经过反复核验，即便在制动盘受热膨胀、卡钳受侧向力产生微量位移的极限工况下，

　　辐条内壁也不会和卡钳壳体发生运动干涉。轮辋的轮缘宽度、偏距参数完全匹配对应赛事规格的热熔胎胎圈尺寸，胎圈座的台阶公差严格控制，保证轮胎充气后胎圈可以完全卡入锁止槽，高速过弯承受大侧向载荷时不会出现轮胎脱圈风险。

中央锁止机构的设计是整个结构的核心亮点，锁体配合端面采用大锥面贴合结构，锁紧时锥面自动对中，不需要人工反复调整轮辋的同轴度，锥面的自锁属性还能避免车辆在持续振动、频繁加减速工况下锁止机构出现松脱。制动盘的安装面和轮辋安装基准面做了同轴度约束，制动盘通过周向布置的传动销和轮辋对接，制动力矩可以均匀分散到整个轮辋端面，不会出现局部应力集中导致的连接孔开裂问题。
<

　　br>制动系统的匹配上，这套结构适配大直径通风制动盘，盘体内部的通风流道和轮辋辐条的导风造型形成连贯气流路径：车辆行驶时，外界空气顺着辐条间隙被导入轮内，直接穿过制动盘内部风道，把制动摩擦产生的热量快速带出，连续重制动工况下也能把制动盘温度控制在合理区间，避免制动热衰减。轮辋的材质取向为高强度锻造铝合金，在保证整体刚性的前提下尽可能降低非簧载质量，减少悬架上下往复运动的惯性，提升轮胎贴地性能。

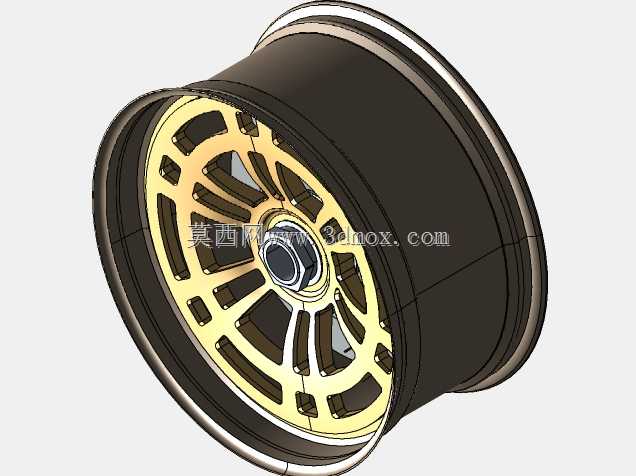

建模过程中所有配合面都保留了实际工程间隙：锁止锥面的配合公差、制动盘传动销的销孔间隙、轮辋和轮毂轴头的定位配合都按照真实装车要求设定，没有出现几何干涉。整个轮组的安装定位以轴头外圆为基准，

　　轴向定位端面和轴头台阶完全贴合，装配后轮辋的径向跳动、端面跳动都可以满足高速行驶的动平衡要求。辐条的受力路径从轮缘直接延伸到中心锁座，载荷传递路径连续，没有出现截面突变带来的应力集中薄弱点，即便在赛道紧急制动、高速切弯的复合载荷下，轮体也能保持足够的结构强度。
