双层金属框架置物工作台结构设计

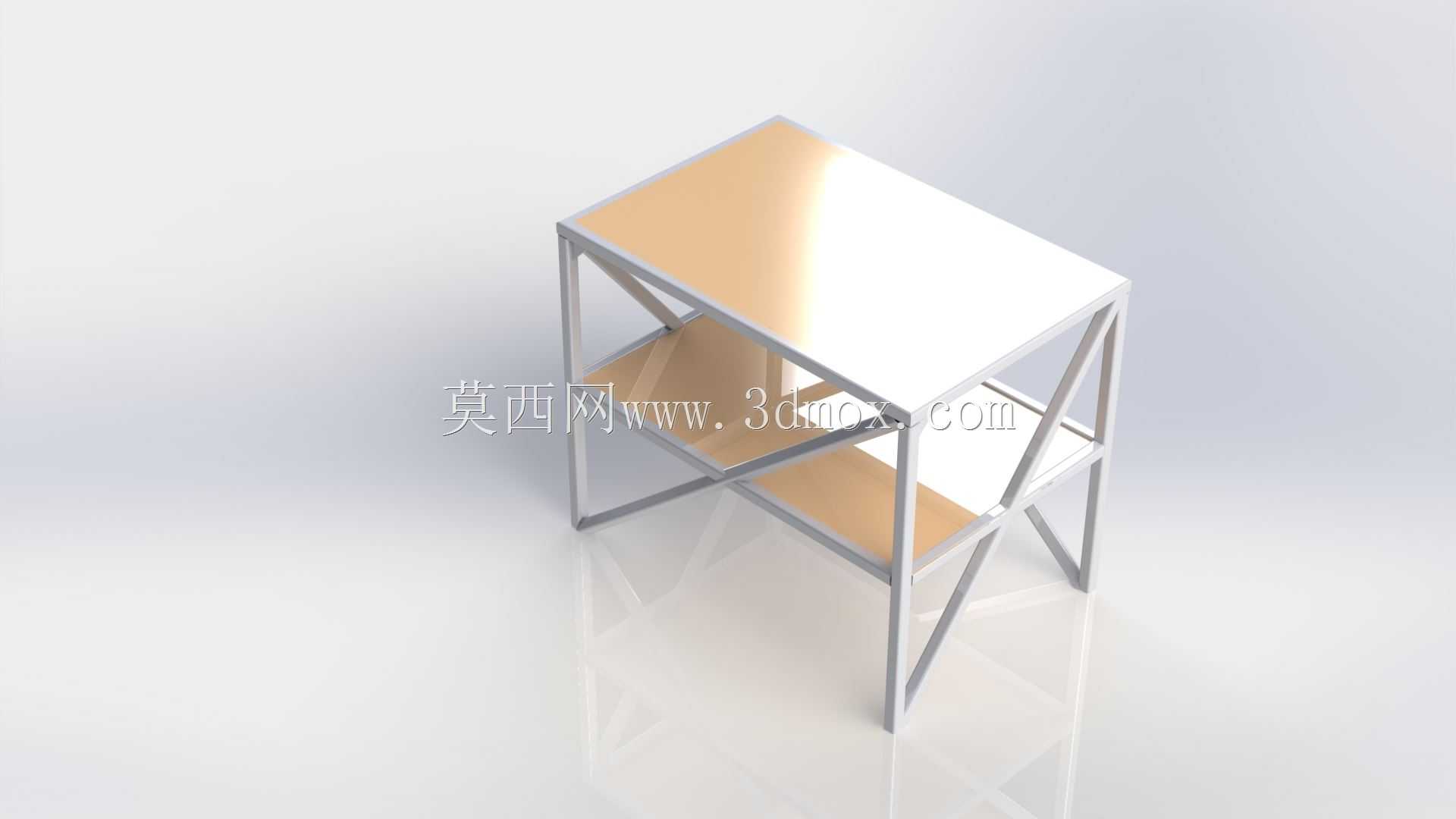

　　这款双层金属框架置物工作台的结构方案，主要面向车间工位辅助操作、实验室物料临时摆放、维修间工具收纳以及小型装配线旁的暂存需求。整体采用方管焊接式框架作为主承载骨架，四根竖直支腿沿台面四角分布，支腿之间通过横向连杆与斜向撑杆形成稳定的空间桁架结构，能够在承受台面均布载荷时有效抵消侧向倾覆力矩，避免普通四腿桌架在单侧受压时出现的晃动感。上层台面为整块平整板材，边缘与框架上表面齐平，可提供连续的操作平面，适合放置工装夹具、待检零件、手动工具或者轻型检测仪器；下层置物层同样采用平板结构，高度位于支腿中段位置，既可以存放频次较低的备用工具、耗材箱，也能够作为框架中部的横向加强构件，提升整体框架的抗扭刚度。

　　从实际布置角度看，这类工作台的外轮廓尺寸需要结合现场通道宽度与操作人体工学确定。台面长度方向预留足够的工件摆放空间，宽度方向控制在单人双臂可舒适触及的范围内，台面高度则匹配站立操作时的肘部自然下垂位置，减少长期俯身或抬臂造成的疲劳。支腿底部的着地边界决定了设备的占地范围，安装时只需保证四个支腿落点所在地面平整，无需额外地脚固定；若现场地面存在轻微高差，可在支腿底端加装可调脚垫，通过螺纹调节补偿地面不平，使台面保持水平。框架侧面的斜撑采用交叉布置方式，在不占用下层置物净空的前提下，将支腿之间的矩形分格转化为三角形稳定结构，承受水平推力时变形量明显小于无斜撑的纯矩形框架。

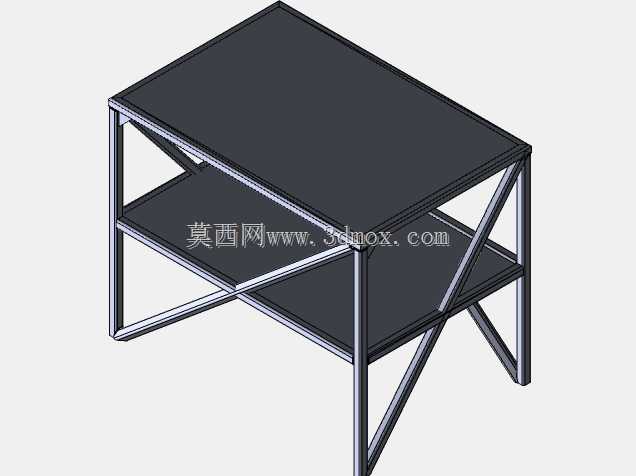

　　建模过程中，框架杆件优先采用标准方形截面型材，杆件端部按照相贯线位置裁切后对接，焊缝沿杆件结合边连续布置，既保证连接强度，也便于后续钣金件或型材件的下料加工。台面板材与框架之间通过螺钉或者焊接衬片连接，板材四周留出少量边框余量，防止工件边角直接磕碰框架杆件造成漆面脱落。两层台面之间的净空高度经过权衡：过低会限制下层存放物品的高度，过高则会让下层撑杆的加强位置偏离框架受力中性区，整体稳定性下降。斜撑的走向兼顾两个方向，一侧沿长度对角线布置，另一侧沿宽度方向形成三角支撑，使工作台在受到前后、左右任意方向的水平力时都有对应的传力路径。

　　在使用场景上，这种结构并不追求重型切削机床那样的高刚性，而是强调轻便、整洁与多功能性。装配工位中，它可以作为半成品暂存台，上层摆放当前批次待装零件，下层放置周转箱；维修工位中，上层可铺设防静电胶垫用于拆解小型设备，下层分类存放扳手、量具与替换备件；实训教学场景中，它能够承载教学模型与拆装工具，框架敞开的结构也方便学员观察杆件受力与支撑形式。台面边缘无突出障碍物，工件可以从三侧自由取放，支腿向内收窄的底部空间为操作人员留出伸脚位置，靠近工作台站立时腿部不会与支腿发生干涉。

　　细节处理上，框架杆件的外露端部均做封闭或打磨处理，避免锐边划伤；台面表面可根据使用环境选择不锈钢板、密度板贴面或者防静电板材，金属框架表面经过喷塑或喷漆处理，在车间轻微油污环境下便于擦拭。下层置物板承受的载荷通过四周横梁传递给支腿，板材中部若需放置较重物品，可在背面增加横向加强筋，减少长期承载后的板面下挠。整体结构零件数量少、杆件规格统一，加工时只需完成型材下料、焊接组对、台面固定和表面处理几个工序，制造成本与维护难度都较低，同时可拆卸式的连接设计也方便在搬迁时分解运输，到现场后重新组装即可恢复使用精度。
