双轨同步顶升平移工装台架

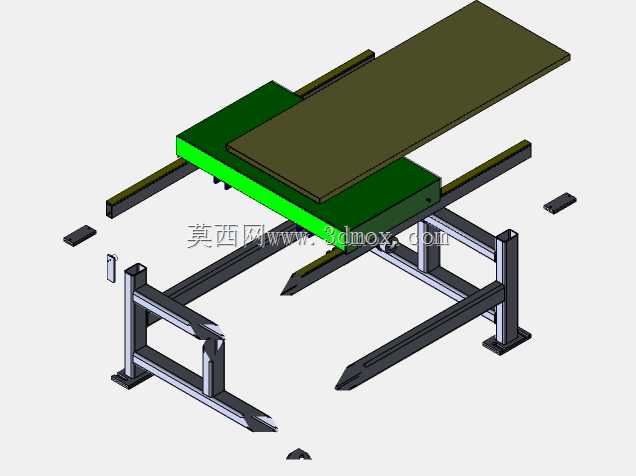

　　这套台架结构面向车间内短距离物料转运与工位衔接场景，常见于装配线旁的工件暂存、工装板切换、重载托盘平移以及上下料位高度补偿环节。整体采用上下分层布置，下层为落地支撑框架，承担整机竖向载荷并固定安装边界；中层布置两组平行直线导向构件，负责承载平台沿单一水平方向往复移动；上层为大面积平板承载面，可直接放置托盘、工装板或待装配工件，绿色过渡板在平板与固定工位之间形成搭接，消除平移过程中的台阶差，避免工件推移时卡滞。

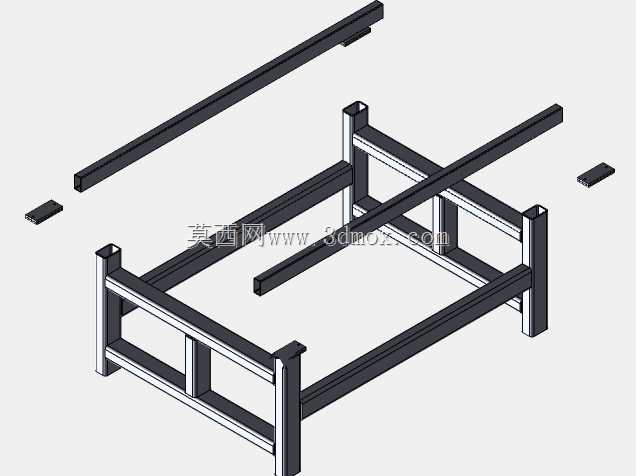

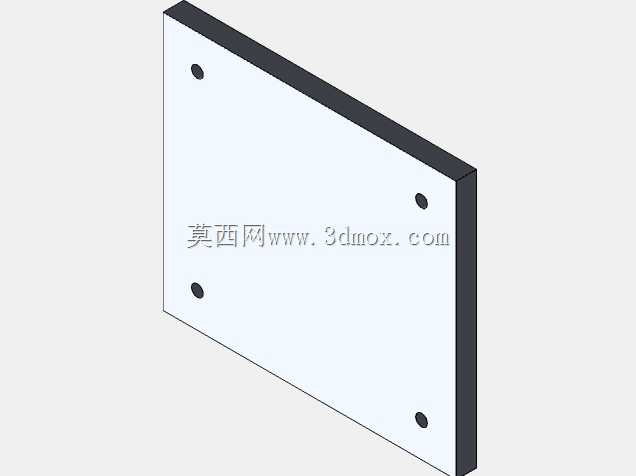

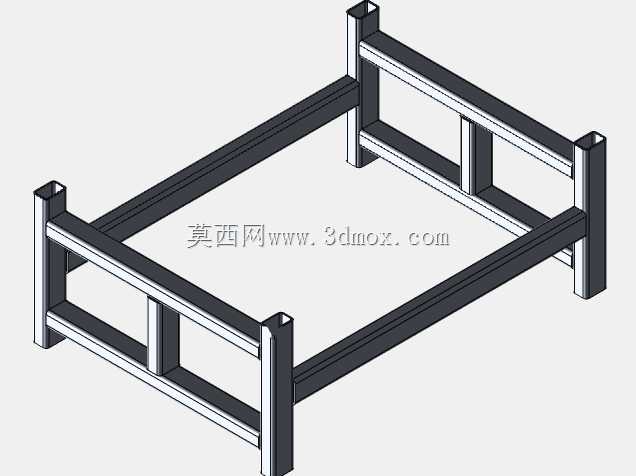

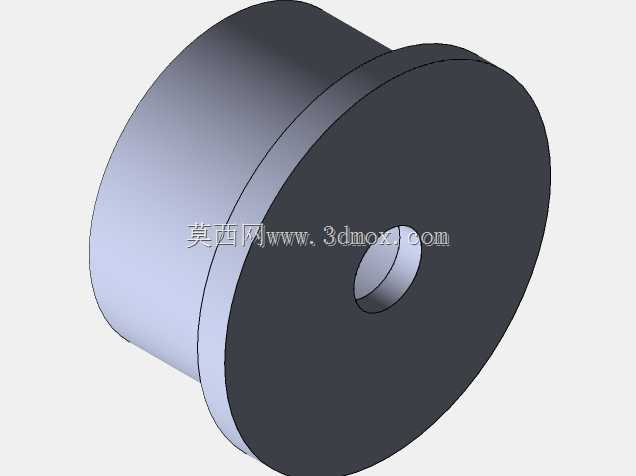

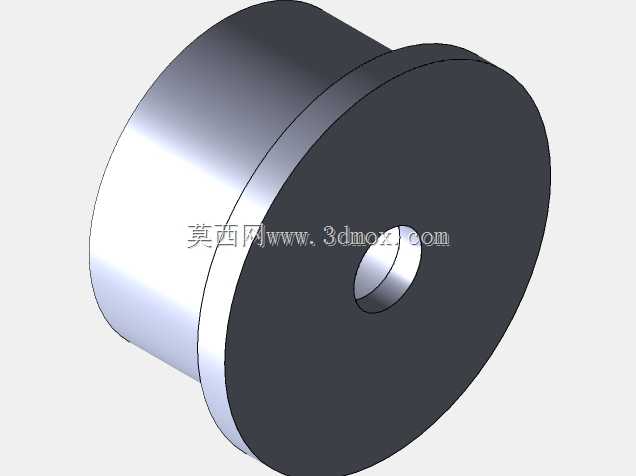

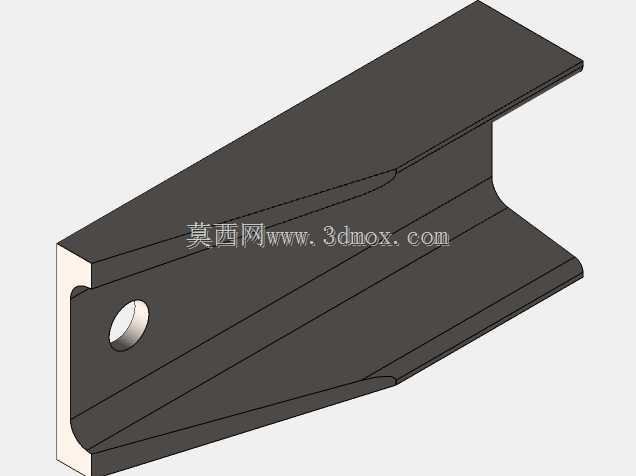

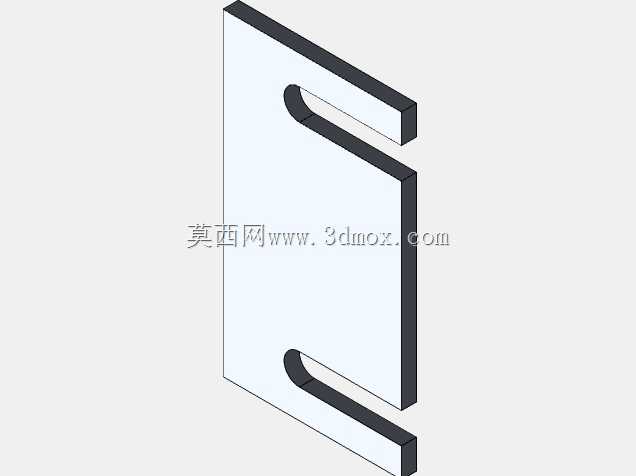

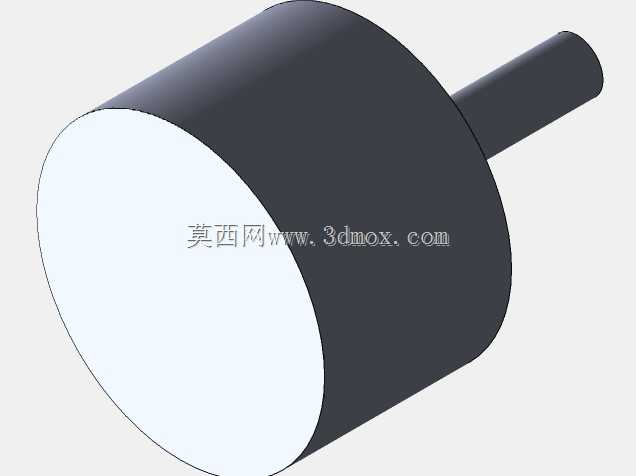

　　从实际使用逻辑看，该结构并不追求复杂联动，而是把顶升、平移、支撑三个动作拆分为清晰的机械模块。立式支腿底部带方形安装脚板，脚板上预留紧固孔位，现场可通过膨胀螺栓或压板固定在混凝土地面、型材底座或者线体钢平台上；支腿之间通过横向梁连接，形成门架式稳定框架，抵抗平台偏载时产生的倾覆力矩。导向轨沿物料输送方向贯穿台架全长，轨件与支撑梁之间保留足够离地间隙，便于后期加装拖链、限位挡块、缓冲器或者驱动元件。

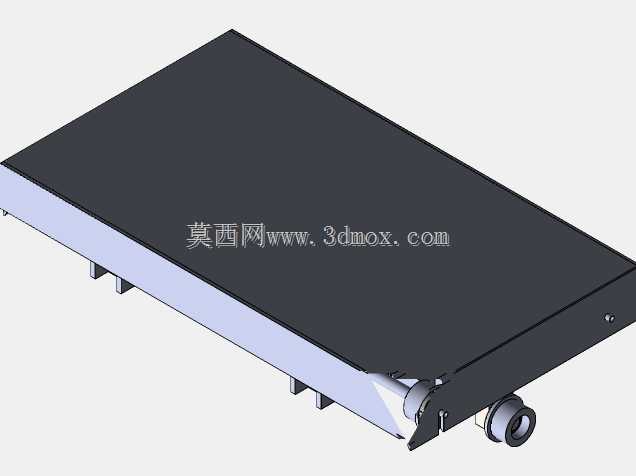

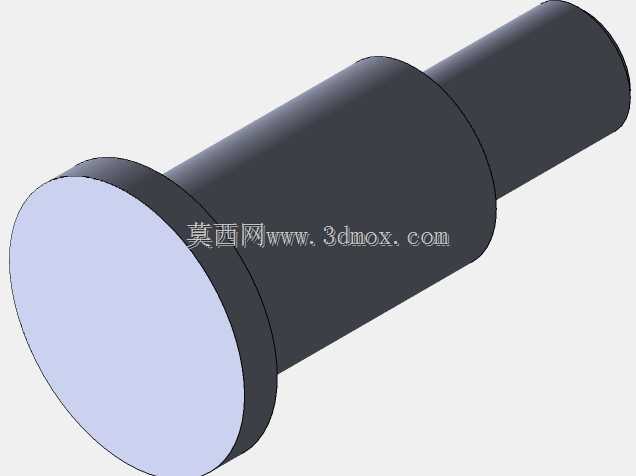

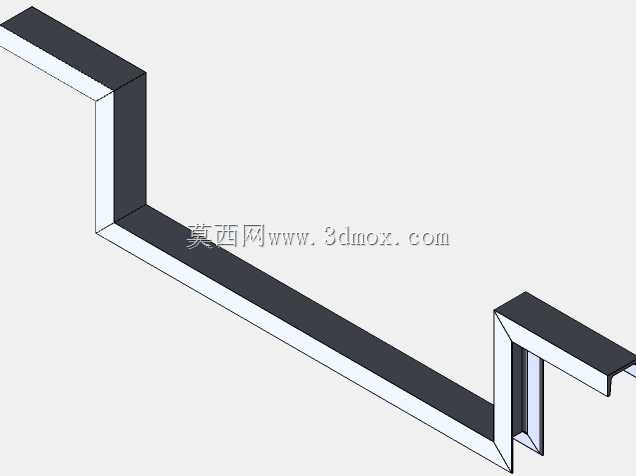

　　承载平板采用厚板矩形轮廓，板面长宽比例偏大，适合放置长条形工件或者整托物料；板底与滑移座连接区域做了局部加强，避免反复加载后板面出现下挠。平板边缘伸出导向轨外侧，方便操作人员在两侧取放工件，也为后续加装防护栏、定位销、夹紧机构留出安装空间。绿色搭接板一端随平台移动、一端可与固定工作台面对接，当台架升至与上下游工位齐平位置时，工件能够沿板面平滑推送，减少人工搬运抬升动作。

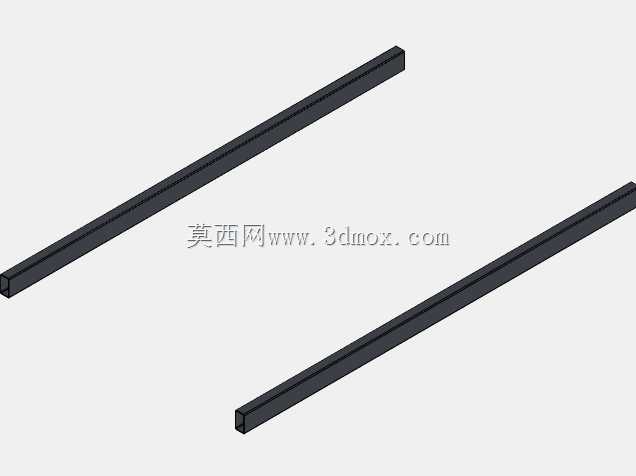

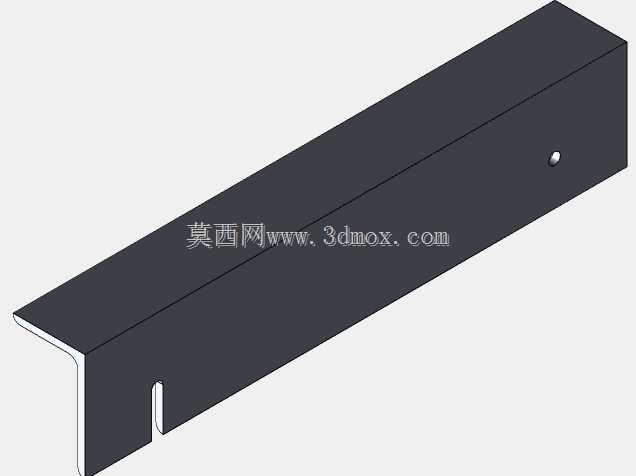

　　结构设计上优先保证刚度与维护性。支腿选用矩形截面型钢，抗弯模量在偏载工况下仍有充足余量；横梁与支腿之间采用螺栓拼接形式，运输时可拆分为框架、轨组、平板三个单元，进入车间后再按定位基准组装，降低整体搬运难度。导向轨平行度通过支撑梁上的加工面保证，装配时需以轨面为基准校准两侧轨件的等高与平行偏差，防止滑移座运行中出现别劲、磨损不均的问题。轨端设置机械限位预留位，可根据行程需要安装止挡块，限定平板最大伸出与退回位置，避免超程脱轨。

　　安装边界方面，落地脚板围成的矩形区域决定了设备占地轮廓，现场布局时需在台架前后方向预留平板全行程伸出空间，左右两侧保留操作与维护通道，高度方向则要核对支腿顶面、导向轨面、承载板面三层标高，确保与既有线体滚筒面、工作台面或者叉车取料高度匹配。若用于洁净度要求较高的装配区，可在型钢表面做喷塑或烤漆处理；若用于焊接、打磨等多粉尘工位，则可在轨组外侧增加伸缩护罩，减少碎屑落入导向副。

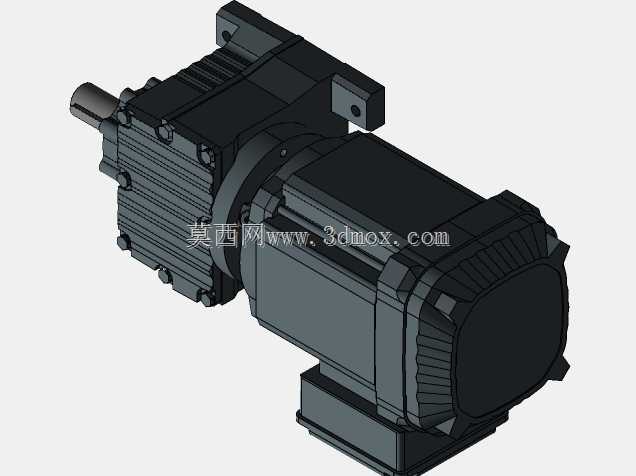

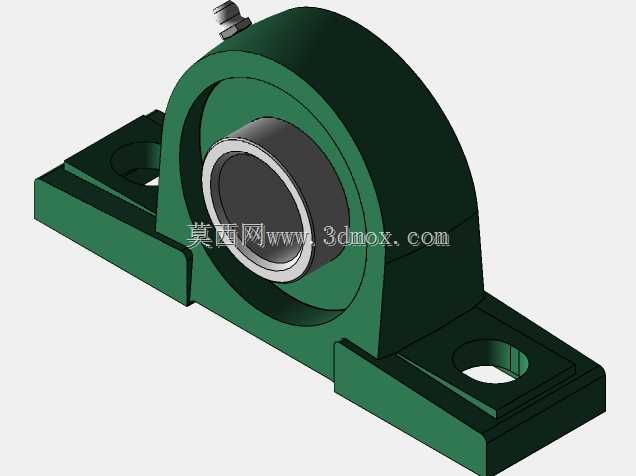

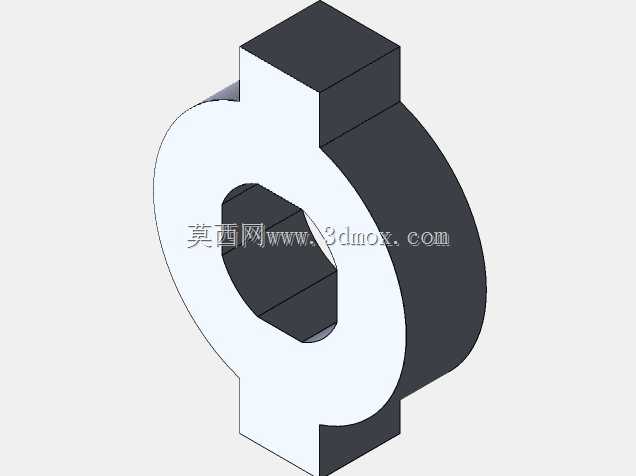

　　该台架的功能扩展也比较方便：沿横梁方向可加装齿条、链轮或者气缸推杆，为平板提供自动平移动力；支撑框架内部可布置顶升缸或偏心升降机构，实现承载面高度微调；平板上可按工件外形增加定位块、柔性垫条或者光电检测支架，使其从通用移栽台转变为专用装配工位。对于结构设计人员而言，建模时需要重点控制轨距、行程、板厚与支腿跨距之间的匹配关系：轨距过小会影响平板抗倾覆能力，行程过长则要校核导向悬伸状态下的挠度，支腿跨距需结合地面承载条件与最大偏载位置反复核算，才能保证台架在实际产线中运行平稳、对接准确。
