带轮张紧式壁挂传动支座结构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:649379
  • 带轮张紧式壁挂传动支座结构
  • 带轮张紧式壁挂传动支座结构
  • 带轮张紧式壁挂传动支座结构
  • 带轮张紧式壁挂传动支座结构
  • 带轮张紧式壁挂传动支座结构
  • 带轮张紧式壁挂传动支座结构

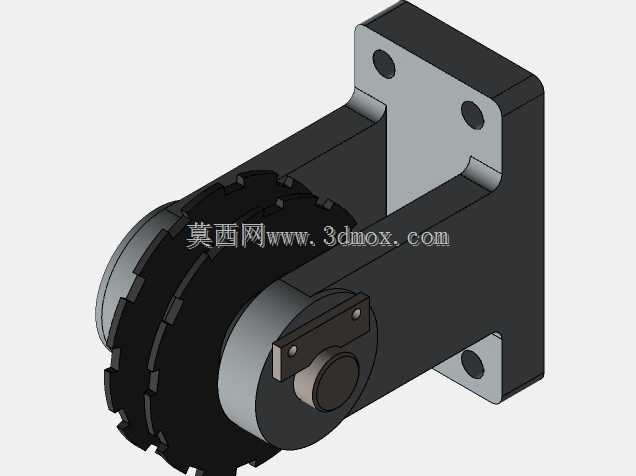

  这套壁挂式带轮张紧传动支座,在车间流水线侧边动力引出、小型工装台侧装驱动、窄空间输送段的动力接驳场景里使用频率很高。常规的带传动张紧结构多为落地式底座,需要在设备台面或者地面预留完整的安装平面,不少改造项目里设备侧边仅剩下竖向机架立面可用,水平方向没有多余落脚空间,这套结构就专门针对这类安装边界做了适配。

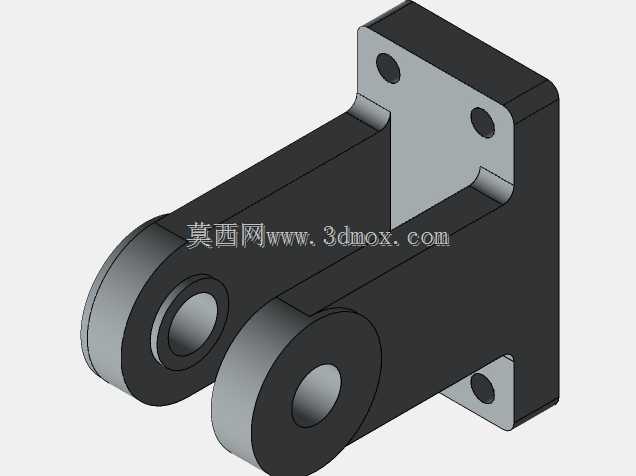

  从安装边界来看,支座的安装依托是一块L型弯折的立式安装板,板体上预留了四个沉头安装孔,上下两孔沿竖向排布、左右对称分布,孔位间距适配市面上常用的40系、50系工业铝型材立面,也可以直接锁附在焊接机架的竖向连接板上。安装时不需要在水平台面上开孔,仅需在竖向安装面加工对应孔位即可完成固定,整体结构向机架外侧悬伸的长度控制在紧凑范围内,不会过度占用设备旁的操作通道,悬伸部分的下方也没有突出的支脚,不会和地面走线、工件托盘发生干涉。

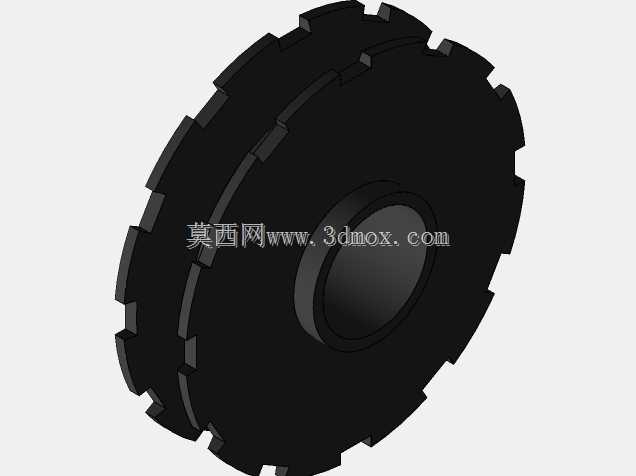

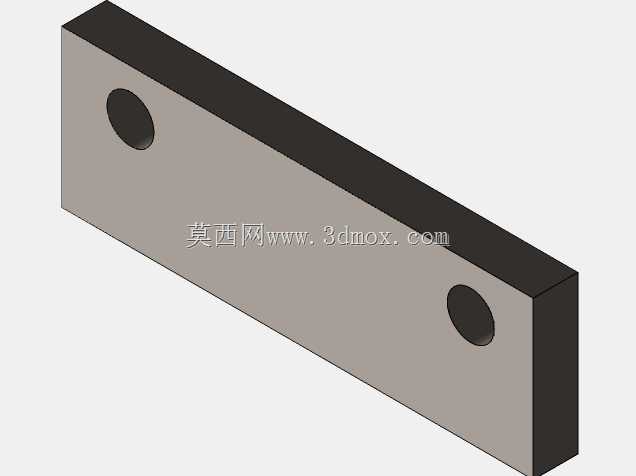

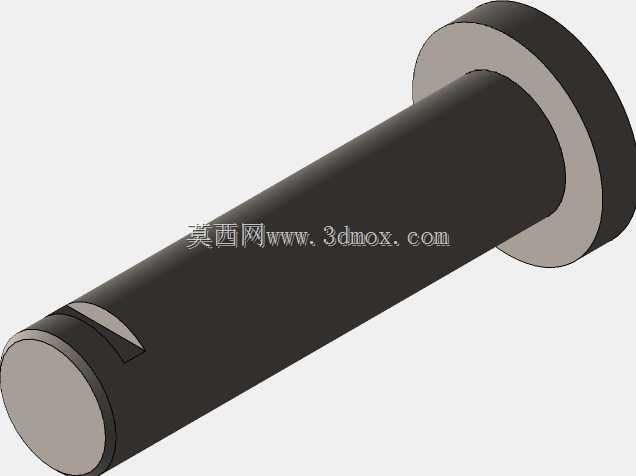

  结构的受力传递路径设计得很直接:立式安装板和横向伸出的承力臂为一体化刚性连接,承力臂内部做了加厚筋条过渡,避免带轮运转时的径向拉力让悬伸臂出现挠曲变形。承力臂的前端同轴装配带轮组件,带轮轮缘加工了适配同步带或者V型带的齿形/槽型,轮体两侧做了挡边凸起,运转时可以避免皮带跑偏脱出。带轮的中心轴孔和悬臂前端的固定轴做了间隙配合,轴端加装了轴向限位端盖,端盖用两颗内六角螺钉锁附在轴端面上,既可以限制带轮的轴向窜动,也方便后期拆解更换轮体。

  实际使用中这套组件承担两个核心作用,其一作为皮带传动的末端从动轮支撑,把电机输出的旋转动力通过皮带传递到该轴端,对接小型负载比如输送带辊筒、小型翻转工位的转轴;其二可以通过调整支座在立式安装面上的上下固定位置,改变带轮的中心距,以此实现皮带张紧度的调节,不需要额外加装独立的张紧轮,减少了传动链路里的零件数量。调试的时候,松开安装板上的四颗固定螺钉,将整个支座沿竖向腰型孔(实际装配时可将安装圆孔现场扩为腰型槽)上下移动,待皮带挠度达到规范要求的10-15mm按压变形量,再交叉拧紧四颗固定螺钉即可完成张紧,比常规的螺杆顶紧张紧结构占用空间更小。

  建模过程中对各零件的配合公差做了贴合实际加工的设定:带轮和转轴的配合选用H7/h6间隙配合,保证轮体转动顺滑无卡滞;安装板的沉孔深度匹配M8内六角螺钉的头部高度,锁附后螺钉头部完全沉入板体表面,不会突出刮擦皮带;悬臂和立板的交接处做了圆角过渡,避免焊接或者折弯加工时出现应力集中,长期受皮带交变拉力也不会在转角处产生裂纹。轮体外侧的多道槽纹既可以增加和皮带的接触摩擦力,也能在皮带运转出现小幅偏移时,通过槽面的导向作用让皮带自动回到轮体中心位置。

  在日常运维场景里,这套结构的优势也很突出:整个组件没有复杂的内腔,所有运转部位都暴露在可视范围内,点检时可以直接观察皮带的磨损情况、带轮的运转跳动量;需要更换皮带时,仅需松开安装板的固定螺钉将支座向内侧推移,松开皮带套入新带后再重新张紧锁定,不需要拆解带轮或者端盖,单次更换作业时长比同轴嵌套式传动座缩短六成以上。针对多粉尘的车间环境,轮体和转轴的配合位置预留了加装防尘密封圈的槽位,装配时可以嵌入毛毡圈或者橡胶油封,阻挡打磨粉尘、碎屑进入配合面,避免轴孔出现异常磨损。

  结构整体的外形轮廓没有多余的外凸棱角,所有外露边都做了倒角处理,操作人员在设备侧边穿行、调整工件时不会被尖锐边角刮碰。承力臂的截面采用箱型空心设计,在保证整体刚性的前提下降低了组件自重,单人即可完成抬举安装,不需要借助吊装设备,非常适合老旧设备的现场改造加装。
