可调侧边导向辊筒输送线结构设计

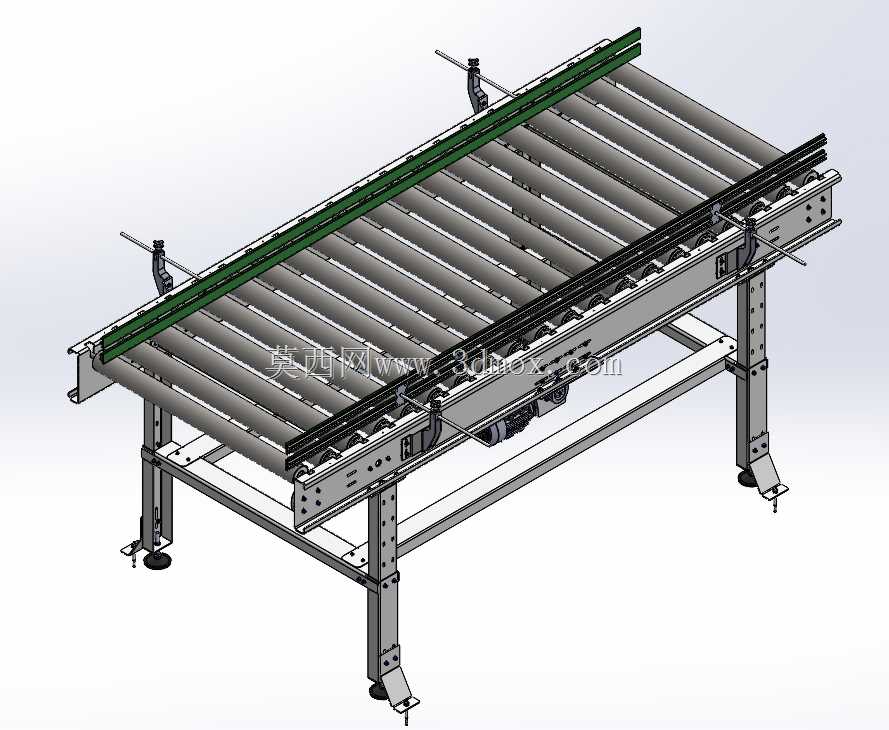

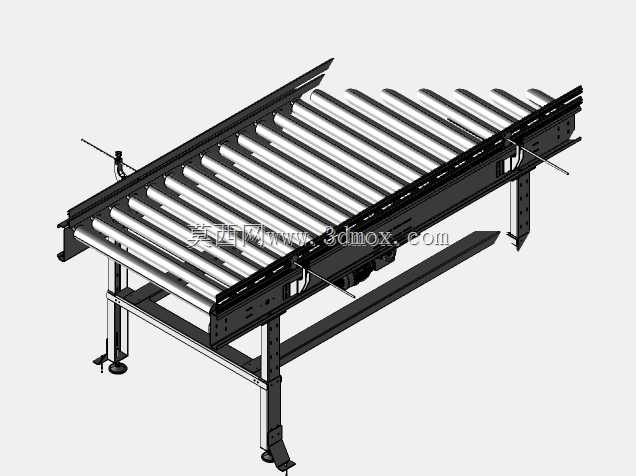

　　在车间物流转运、包装线接驳、机加工工序间物料传递场景中，这类带侧边导向的辊筒输送设备是衔接不同工位的核心载体，区别于无动力辊道，该结构集成了侧边导向限位与高度可调支撑结构，可适配不同幅宽的箱体、托盘类物料的水平输送需求，避免物料在输送过程中出现跑偏、卡滞甚至从辊道侧边掉落的问题。从结构设计逻辑来看，设备主体采用分段式型钢焊接机架，辊筒采用等间距排布安装在机架两侧的安装槽内，单根辊筒的两端采用轴承座与机架连接，保证辊筒转动的顺畅度，降低输送过程中的摩擦阻力，针对不同重量的输送载荷，可通过调整辊筒的壁厚、轴径来匹配对应的承载能力，常规工况下适配单段1-2米的输送长度，多段拼接可实现更长距离的输送线路搭建。

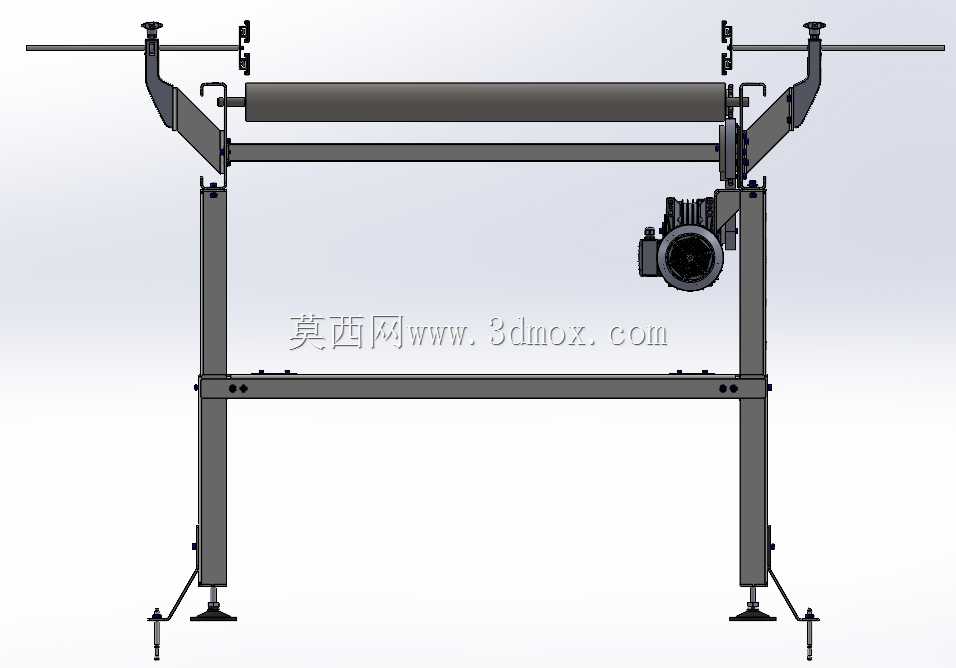

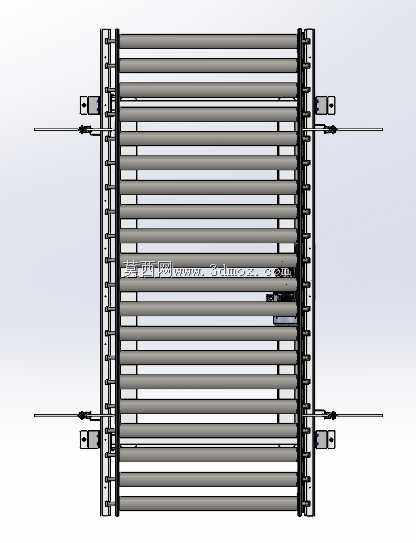

　　侧边的导向机构采用双列平行布置的导向条，通过快调式安装支架固定在机架侧边，支架上开设长圆孔调节结构，可根据输送物料的实际幅宽调整两侧导向条的间距，导向条与物料接触的面采用低摩擦耐磨材质，减少物料侧边的剐蹭磨损，同时在导向条的进料端设计有向外张开的导入角，方便物料从上游设备进入辊道时顺利导入，避免出现撞边卡料的情况。设备的支撑部分采用方管制作的可调支腿，支腿上设计有等距调节孔与底部脚杯结构，一方面可通过支腿的孔位配合实现大范围的高度调整，适配不同高度的上下游设备接驳需求，另一方面底部的可调脚杯可实现小范围的高度微调，同时抵消安装地面的不平整，保证整段辊道的水平度，避免物料在输送过程中出现自行滑移的问题，脚杯底部采用防滑橡胶垫，

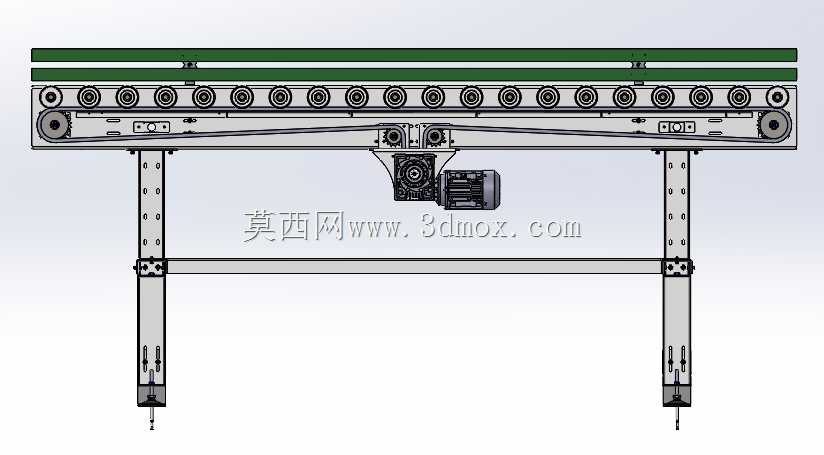

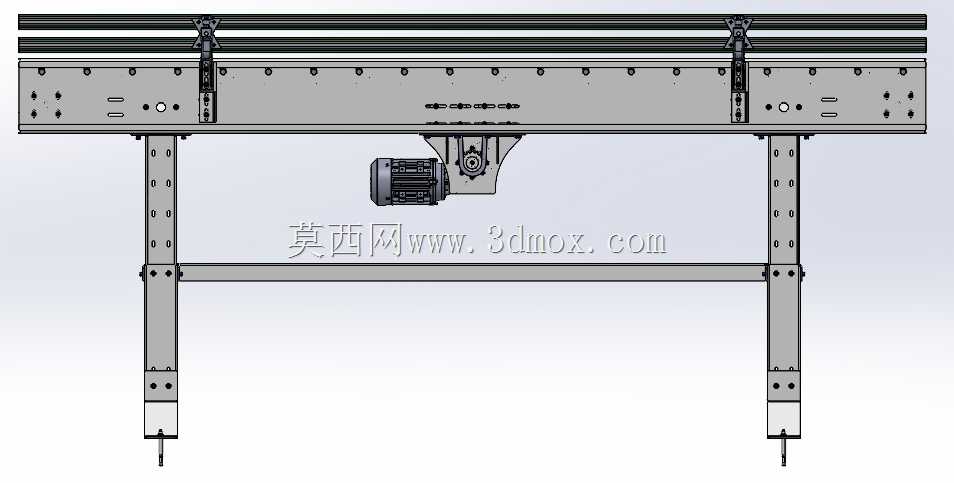

　　增大与地面的摩擦力，避免设备运行过程中出现移位。驱动部分采用集成式安装结构，将驱动电机与传动组件布置在机架下方的空余空间，不占用辊道上方的输送作业空间，传动采用链传动结构连接每根主动辊筒，保证所有辊筒的线速度一致，避免出现辊筒间速差导致的物料堆积、打滑问题，传动部分外侧加装可拆卸的防护盖板，避免车间内的灰尘、碎屑进入传动结构，同时防止操作人员误触转动部件引发安全隐患。在安装边界方面，单段设备的宽度方向预留了支腿安装与导向调节的余量，安装时需保证两侧预留至少100mm的操作空间，方便后期对导向机构、传动部件进行维护调整，高度方向的调节范围可覆盖常规车间600mm到900mm的作业高度需求，对接不同设备时可通过支腿调整实现无缝接驳，

　　无需额外制作过渡衔接结构。针对不同的使用场景，该结构还可拓展加装阻挡机构、检测传感器安装位，实现物料的定点停止、到位检测功能，适配自动化生产线的联机需求，辊筒表面也可根据输送物料的特性选择包胶、镀锌等不同处理方式，满足防滑、防锈的不同工况要求。
