可复用冷冻烈酒杯成型注塑模具设计

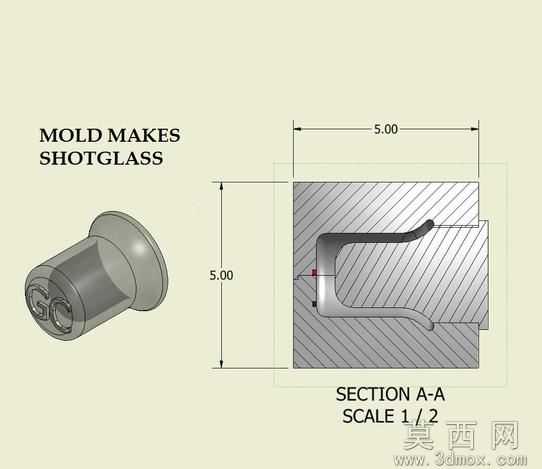

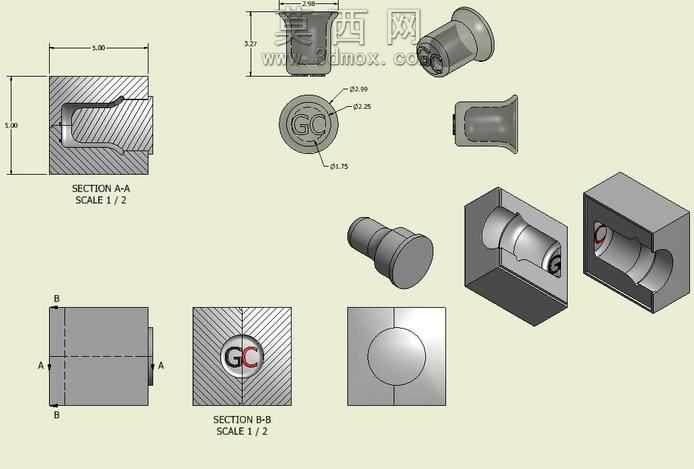

本作品为冷冻烈酒杯成型专用注塑模具，采用三维参数化建模完成全结构设计，整体为三瓣式拆分组合结构，建模阶段严格按照1:2比例绘制工程视图，整体外廓尺寸控制为5英寸见方，适配常规家用冰箱冷冻仓的放置需求。建模过程中优先完成模腔曲面构建，基于目标烈酒杯的造型特征做曲面顺滑过渡处理，杯身曲面做0.5度脱模斜度优化，避免冷冻脱模时出现冰体粘模、边角缺损问题，同时针对杯口卷边、杯底标识区域做曲面加厚处理，保证冰杯成型后结构强度达标。结构设计上，两个底部模瓣两侧设置互锁卡扣结构，建模时对卡扣配合面做0.1mm间隙公差预留，合模后可有效减少冷冻过程中的水分渗漏，避免成型后冰杯出现飞边、缺料缺陷；中间模瓣设置定位唇边结构，与底部模瓣组合时可精准卡入对应定位槽，无需额外定位辅具即可完成快速合模，合模后整体密封性满足液态介质填充要求。材质渲染阶段，模具主体采用食品级半透明硬质塑料材质做渲染表现，设置轻微磨砂表面质感，搭配剖面视图的金属剖面线填充，清晰展示内部模腔的曲面走向与壁厚分布，同时渲染出冰杯成品的通透冰体质感，直观呈现模具的成型效果。设计思路围绕家用自制冰杯的使用场景展开，模具可反复使用，填充液体后放入冰箱冷冻即可成型，成型容量控制在1.5盎司左右，适配常规烈酒饮用的容量需求，拆分式结构既方便填充操作，也能在冷冻完成后快速脱模，无需借助额外工具即可完整取出冰杯，同时模腔内部的标识结构可在冰杯底部成型对应图案，提升成品的精致度。建模过程中对所有配合面做干涉检查，确保三瓣模组合后无错位、无间隙，同时对模具外壁做防滑纹理设计，提升组装与脱模操作的握持摩擦力，整体结构兼顾成型精度与使用便捷性，适合小规模家用或商用冰杯制作场景使用。
