乒乓球拍拍面手柄切割下料轮廓图

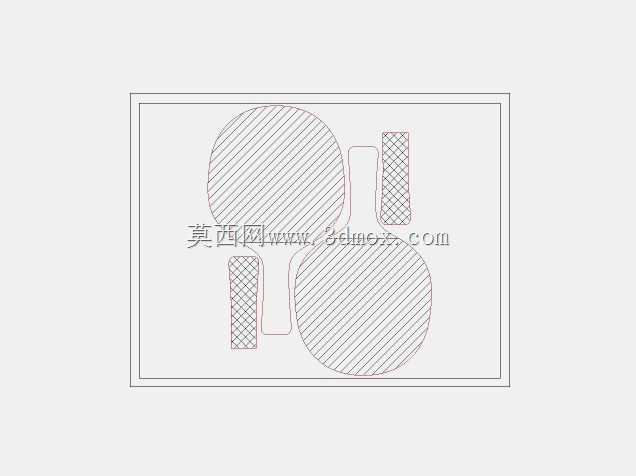

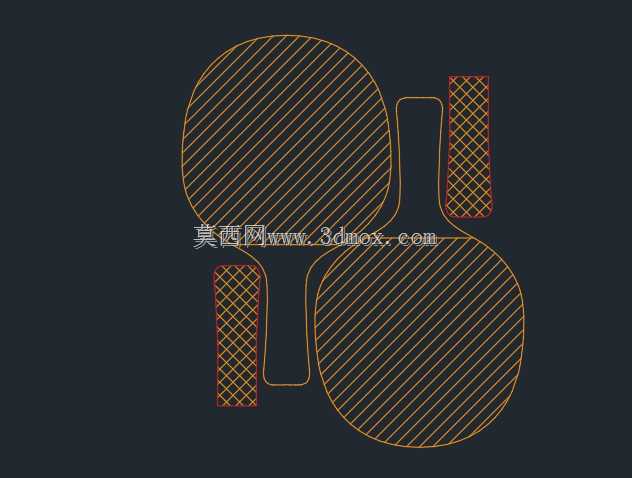

　　这套轮廓图形围绕乒乓球拍的板材下料环节展开，把圆形拍面与收腰式手柄拆成独立闭合区域，拍面区域填充斜向剖面线，手柄小片采用网格剖面线区分，二者通过中间连接颈形成成对排布，适合在平板材料上进行激光切割、水刀切割或数控雕刻前的路径规划。从结构设计角度看，拍面采用近圆形轮廓，边缘过渡饱满，能够覆盖常规击球甜区；拍面与手柄衔接处做了收窄颈部，既符合握持时拍肩让位的需要，也让两片拍面在板材上可以镜像对置，减少材料空隙。手柄部分单独给出两片对称坯料，轮廓为长条形并带端部圆角，剖面网格提示其材质或厚度与拍面不同，实际制作中可选用硬度更高、握持更扎实的层压木或复合材料，再与拍面粘合、砂磨成型。

　　轮廓表达上，所有线条均为二维闭合边界，没有三维曲面特征，核心价值在于把成品外形转化为可直接用于切割的平面图形。拍面对位时，两片圆形区域上下错开，中间留出连接颈和手柄坯料位置，这种排样方式能在一张矩形板上同时取出一副球拍的左右拍面与两片手柄，降低边角料浪费。工程使用时，需要先根据成品尺寸复核拍面直径、手柄长度、颈部宽度以及各轮廓之间的安全间距：切割缝宽、刀具半径补偿和材料夹持边都应在轮廓外预留，避免切完后零件掉落或干涉。

　　在实际加工场景中，这类图形常用于木工板材、亚克力、碳纤维板、软木板或装饰板材的单件打样与小批量制作。拍面轮廓可作为外切割路径，手柄小片可单独切割后叠层粘合；若用于教学或文创制作，也可以把剖面线区域转换为雕刻填充路径，在拍面表面做出纹理效果。需要注意的是，图中轮廓主要表达外形与排样关系，并未包含胶皮贴合余量、底板层压结构、拍柄倒角、握把缠胶厚度等后续工艺细节，因此在转化为正式加工图纸时，应结合材料厚度和刀具特性补充工艺补偿。

　　建模或绘图时，宜先确定拍面基准圆与中心轴线，再以轴线对称绘制拍肩曲线和手柄轮廓；两片拍面采用镜像或旋转复制，保证外形一致。手柄坯料的宽度要兼顾最终握柄周长与打磨余量，长度则需覆盖拍柄伸入拍面的连接段。颈部曲线不能过度收窄，否则粘合后抗冲击能力下降；也不能过宽，否则握持时拇指与食指位置不自然。轮廓之间的连接颈如果仅为排版辅助，切割时应按工艺需要断开，避免成品带上多余桥位。

　　应用到生产现场，该轮廓可直接导入数控切割设备进行路径排序：先加工内部分隔或雕刻纹理，再走外轮廓切断，最后由操作人员按剖面线区分拍面与手柄坯料。后续工序包括拍面与手柄配胶、压合、修边、圆弧砂光、表面清漆或贴皮处理。若用于金属或塑料板材切割，则还需考虑材料弹性、边缘毛刺和热变形，尤其是细长手柄件在热切割时容易产生翘曲，应合理设置引线位置和冷却顺序。整体来看，这套图形把运动器材的外观形状、材料分区和板材排样结合在一起，既服务于乒乓球拍制作，也可作为平面数控加工、轮廓设计和材料利用率验证的练习案例。
