多类切割加工用装饰纹样线稿设计

　　这套线稿设计面向钣金加工领域的多类切割工艺场景，适配激光、水射流、等离子三类主流数控切割设备的加工需求，可直接导入设备控制系统生成走刀路径，无需二次描图调整。从实际加工落地的角度看，设计阶段就规避了常规纹样容易出现的尖角烧蚀、窄缝断料、锐角应力集中等加工缺陷，所有线条的转角处都做了适配对应切割工艺的圆弧过渡处理，不同工艺对应的最小切缝宽度都提前做了冗余预留：激光切割场景下最小线条间距预留0.15mm以上，避免高功率激光烧穿相邻线条导致工件报废；等离子切割场景下线条间距预留1mm以上，匹配等离子弧的最小切割宽度，防止切缝粘连；水射流切割场景下针对厚板加工的特性，将细长悬臂结构的宽度做了加宽处理，避免高压水射流冲切时工件变形。

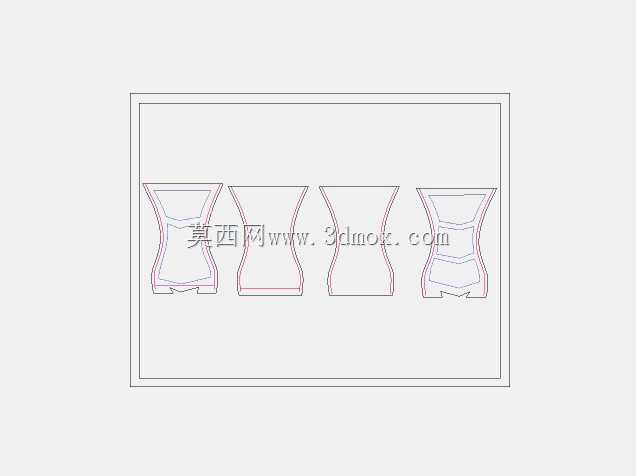

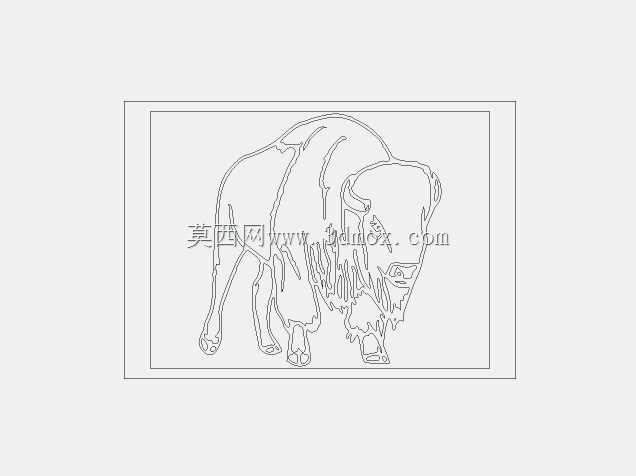

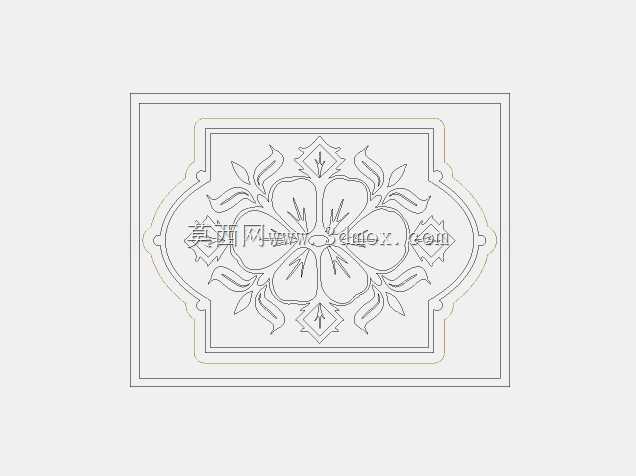

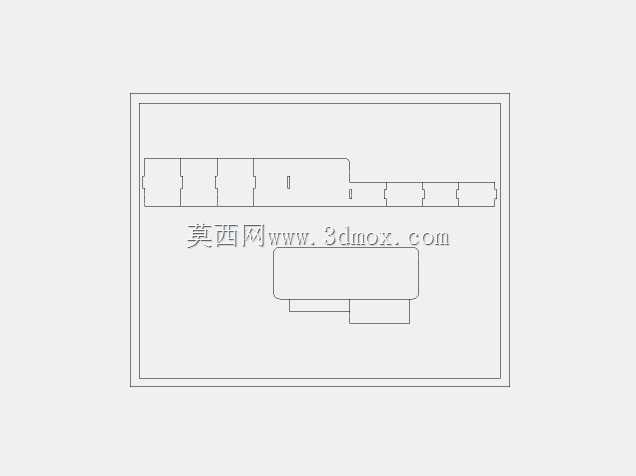

　　设计覆盖了三类常用的加工应用方向：第一类是收腰型对称结构纹样，可用于金属家具的装饰侧板、铁艺护栏的间隔花片、通风口装饰格栅，这类结构的外轮廓做了等距边处理，安装时可直接嵌入对应尺寸的框架槽位，不需要额外修边，安装边界预留了0.2mm的配合公差，适配常规钣金框架的焊接、卡接装配需求；第二类是欧式卷草、动物造型的艺术纹样，可用于金属装饰挂画、文创金属摆件、门花窗花加工，这类纹样的内部镂空结构做了连通处理，避免切割后出现零散废料卡滞在工件上，减少后续清渣的工作量；第三类是字母组合类装饰纹样，可用于标识标牌、个性化定制装饰件加工，线条的粗细做了统一规范，保证切割后标识的识别度，不会出现局部线条过细断裂的问题。

　　从结构设计逻辑上，所有纹样都采用单闭合路径绘制，没有重叠线段、断点、交叉线等数控加工常见的图纸错误，导入切割设备编程软件时不会出现路径识别错误，不需要人工逐点修复。针对不同厚度的板材加工，线稿的线条宽度可根据板材厚度做等比例缩放：加工0.5-2mm薄板时可直接使用原比例，加工3-10mm中厚板时可整体放大1.2-1.5倍，保证结构强度。纹样的安装孔位都做了标准化预留，常规的M4、M6螺丝安装位都对应设置了定位点，加工时可直接在定位点处打孔，不需要二次测量定位，大幅缩短加工前的准备时间。

　　在实际生产场景中，这类线稿可适配碳钢、不锈钢、铝合金、铜板等多种金属板材，也可兼容亚克力、密度板、皮革等非金属材料的切割加工，不同材料对应的切割参数调整时，线稿本身不需要做修改，只需要在设备端调整功率、走刀速度即可。针对批量加工的需求，所有纹样都做了排样适配的轮廓优化，多个纹样拼接排样时可共用部分切边，提升板材利用率，减少材料浪费。比如收腰型纹样的左右轮廓为对称曲线，排样时可正反交错排布，相比常规并排排布能节省15%左右的板材面积；卷草类纹样的外轮廓为不规则曲线，排样时可互相嵌合，进一步压缩废料占比。

　　从加工后的后处理角度，设计时也提前做了考量：所有切割后的边缘毛刺残留量都控制在工艺允许范围内，激光切割不锈钢板材时，因为线条转角没有锐角，不需要额外做倒角打磨；等离子切割厚板时，挂渣位置都集中在纹样的外轮廓边缘，内部镂空结构没有狭窄死角，清渣时可直接用角磨机快速处理，不需要用锉刀逐点清理。水射流切割时因为没有热影响区，纹样不会出现热变形，加工后可直接进行喷涂、电镀、抛光等表面处理工序，不需要额外做校形处理。
