激光水射流等离子切割用装饰图案切割图样

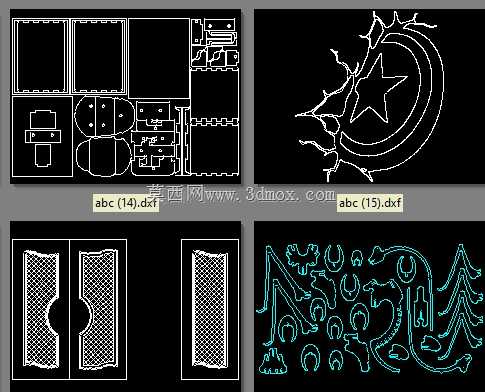

　　这套切割加工用的图样，主要面向激光切割、水射流切割、等离子切割三类主流数控切割设备的加工场景，覆盖金属薄板、亚克力、密度板、薄木板等多种常见切割材质的加工需求，可直接导入对应设备的控制系统生成加工路径，无需二次调整图元的闭合性与路径连贯性。从实际加工适配性来看，所有图元均做了尖角过渡处理，避免切割过程中因路径急转出现烧边、断切、毛刺堆积的问题，针对不同切割设备的加工特性，图样预留了对应的 kerf 补偿余量，激光切割场景下的窄缝预留量适配0.1-0.3mm的切缝宽度，等离子切割场景下的轮廓偏移量适配1-2mm的切缝宽度，水射流切割场景下的转角减速标记点也同步标注在图元对应位置，减少现场操作人员的参数调整工作量。

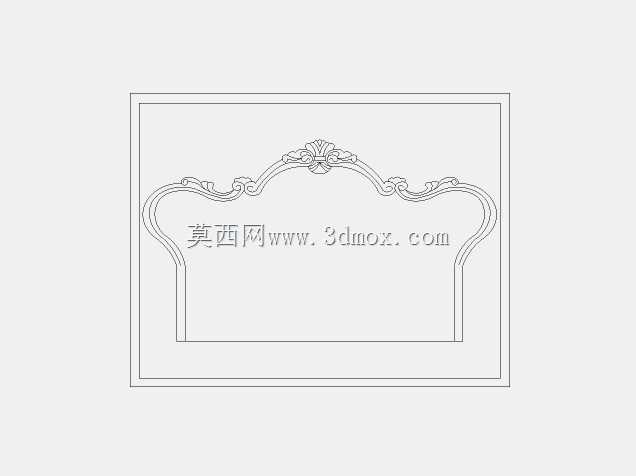

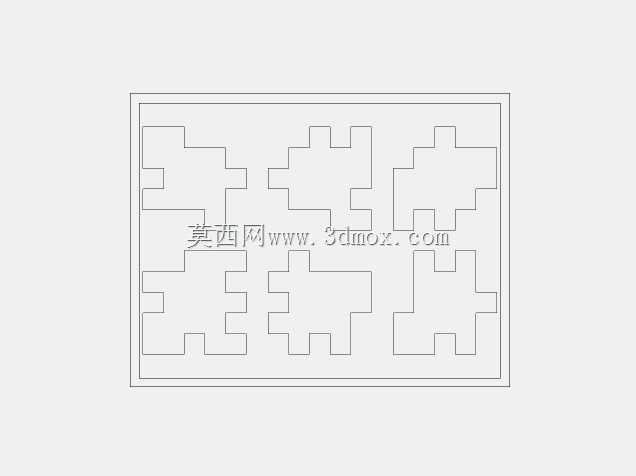

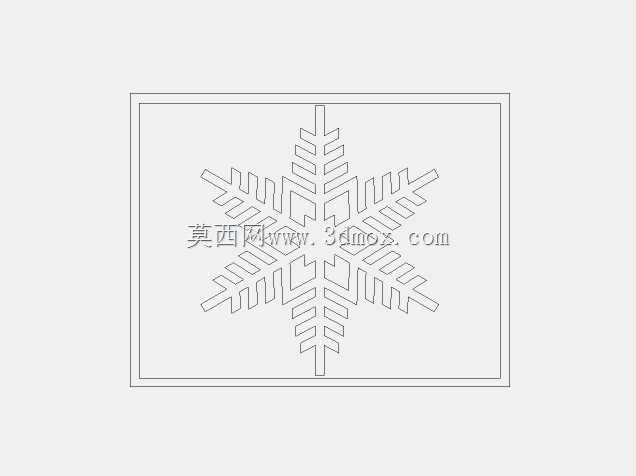

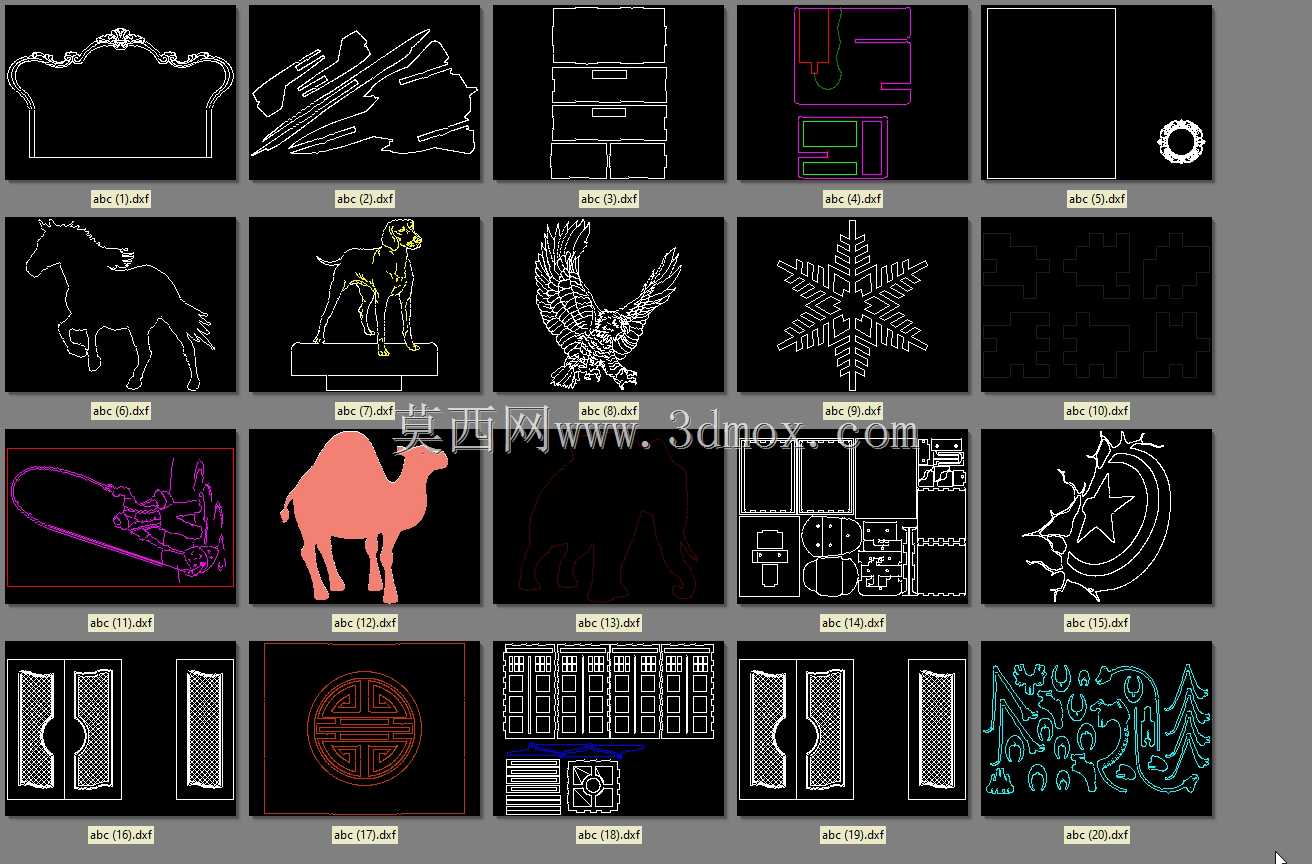

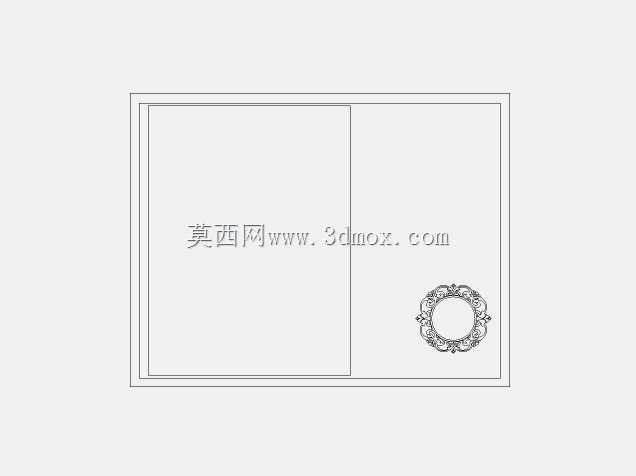

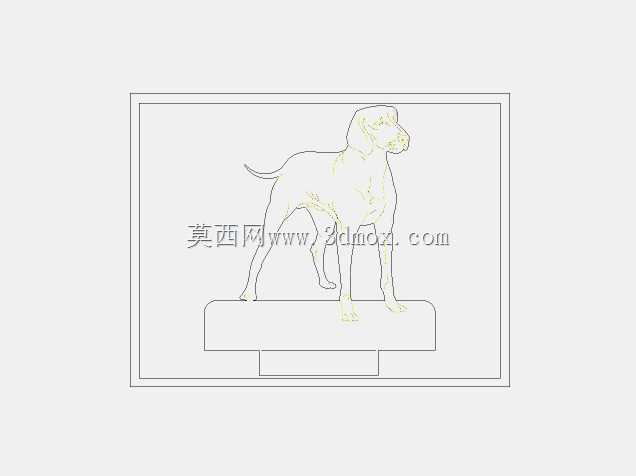

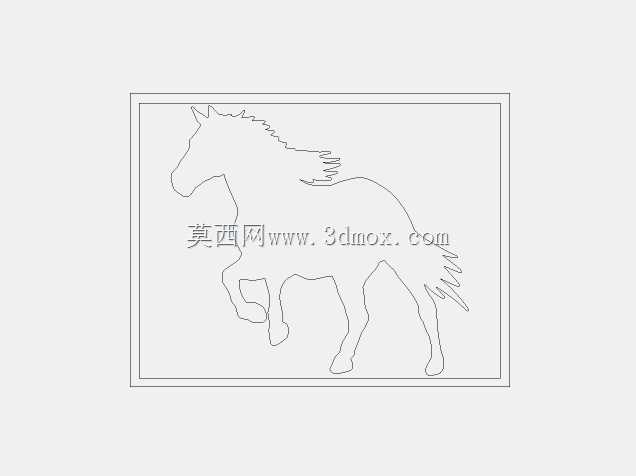

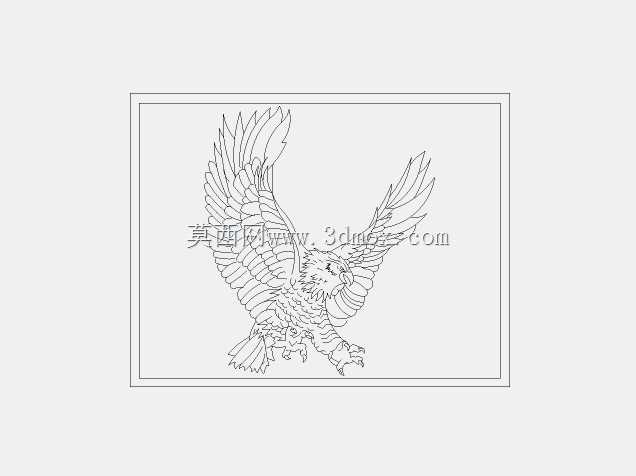

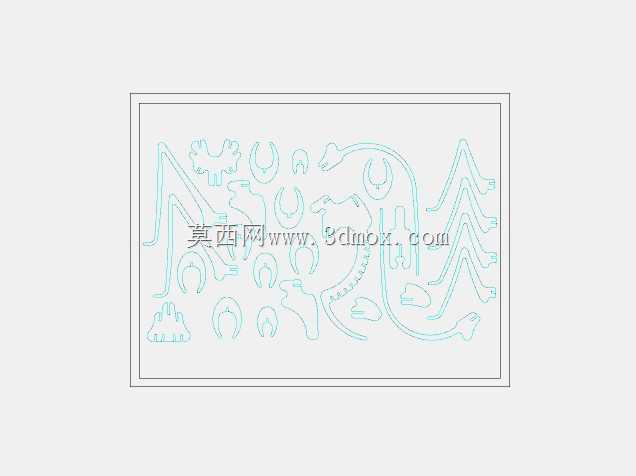

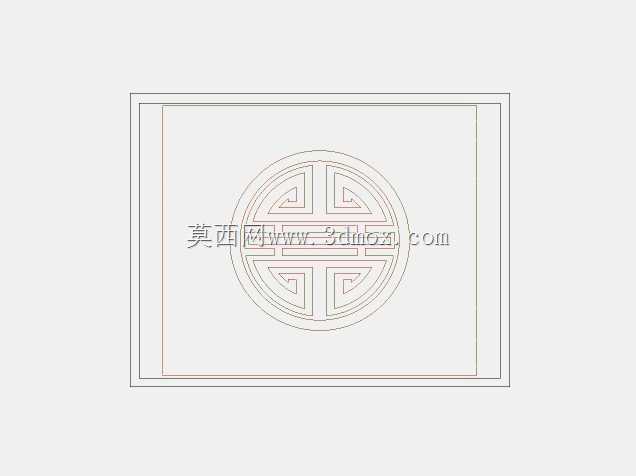

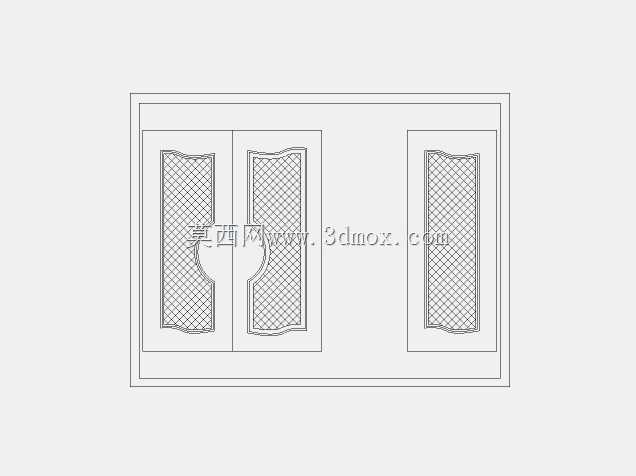

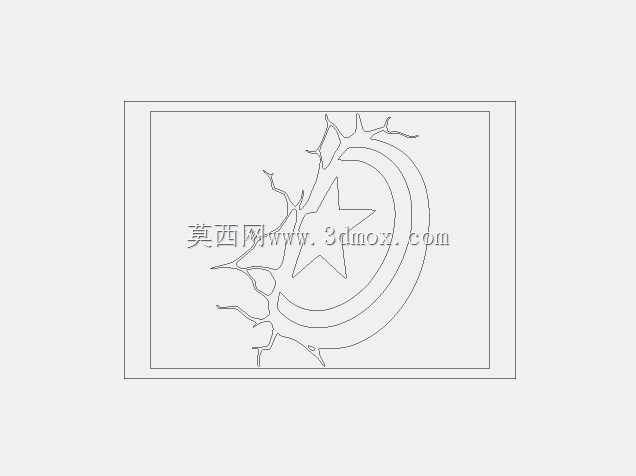

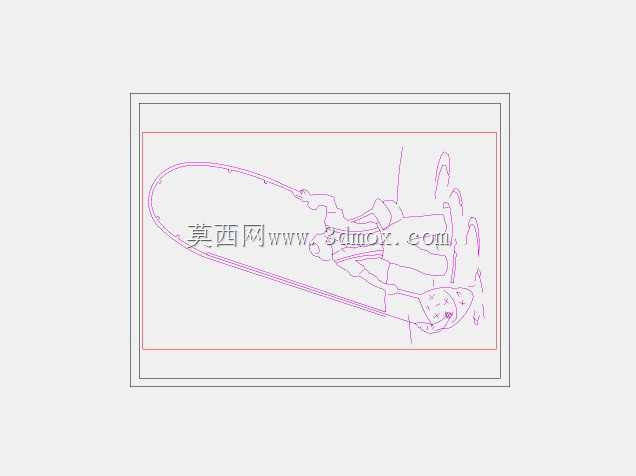

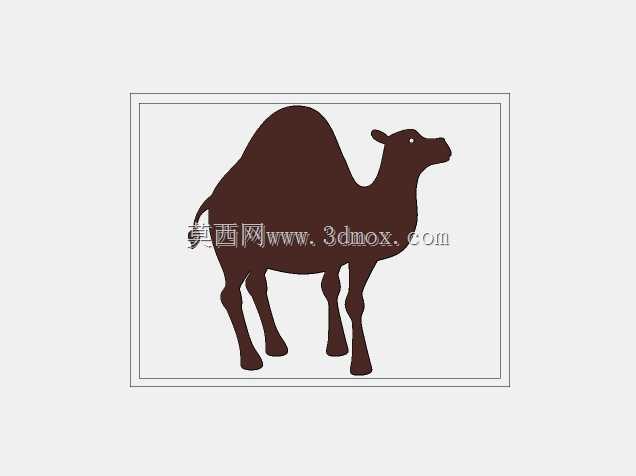

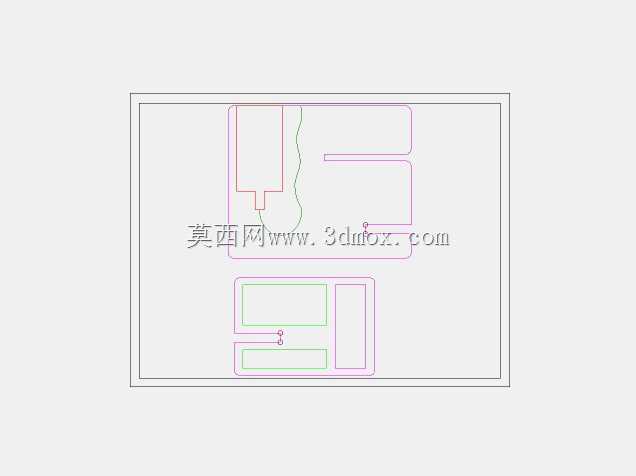

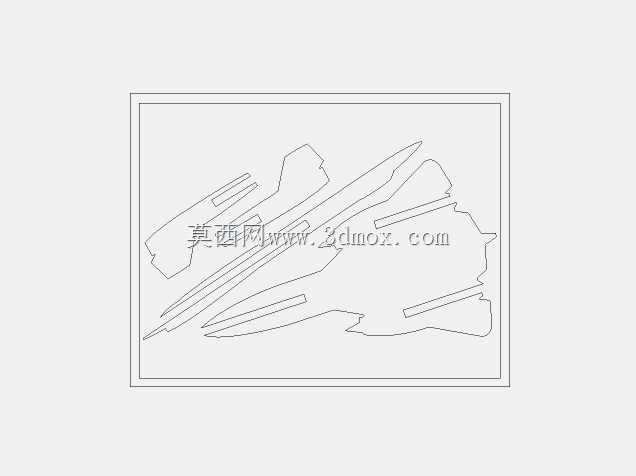

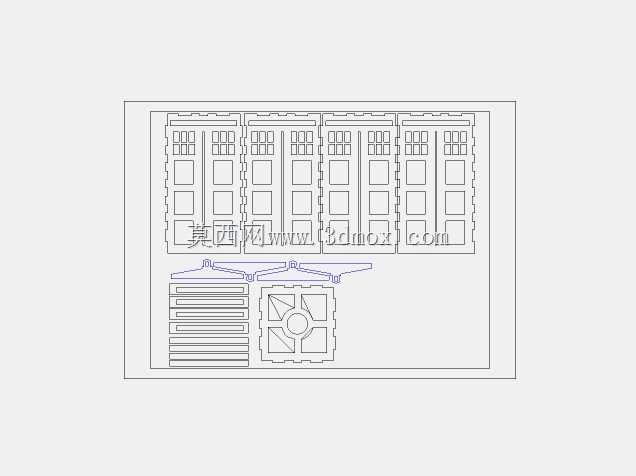

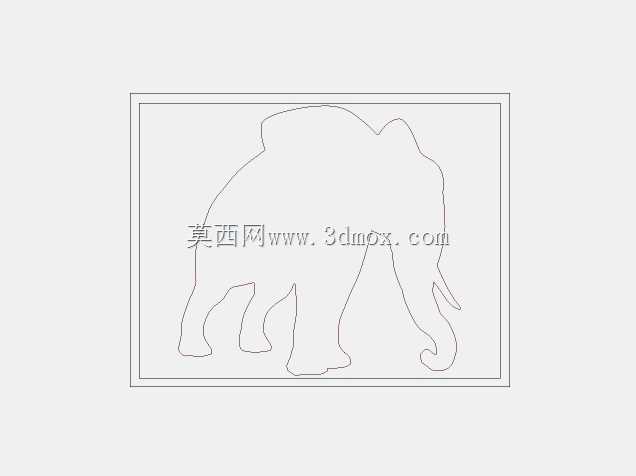

　　图样包含多类实用构件与装饰纹样，其中拼接式盒子构件的图元采用互锁卡扣结构设计，卡扣的配合公差控制在0.15mm，切割完成后无需额外粘接或紧固件即可完成拼接组装，可直接用于制作收纳盒、产品外包装盒、工艺展示盒等成品，卡扣的插拔力度经过结构优化，多次拆装也不会出现卡扣断裂或配合松动的问题。装饰类纹样包含星月造型、龙凤纹样、自然元素造型等多种风格，所有纹样的线条宽度统一适配切割设备的最小加工线宽，不存在过细线条导致的切割断连问题，纹样的镂空区域做了圆角处理，避免应力集中导致的加工件开裂，可用于金属屏风、装饰挂件、文创产品、广告标识的切割加工。从安装边界来看，所有图样的排版均适配常见的标准板材尺寸，

　　单组图元的排版范围控制在1220mm*2440mm的常规板材幅面内，加工时可直接整板排版下料，减少板材余料浪费，图元之间的留边量统一设置为10mm，避免切割过程中板材移位导致的工件报废。针对不同厚度的加工板材，图样的轮廓线做了分层处理，3mm以下薄板加工可直接使用外层轮廓路径，5mm以上中厚板加工可调用内层补偿路径，无需操作人员手动调整轮廓偏移量。在实际生产场景中，这类图样可直接用于小批量定制化加工，比如文创市集的工艺摆件加工、装修场景的装饰构件下料、广告行业的标识字制作、包装行业的定制礼盒生产，不同类型的图元可单独调用也可组合排版，适配柔性化生产的加工需求。拼接类构件的图元还做了防呆设计，不同位置的卡扣做了差异化尺寸处理，

　　组装时不会出现错装、反装的问题，降低后续组装环节的人工成本。装饰纹样的图元保留了足够的细节还原度，切割完成后无需额外打磨修边即可直接使用，线条的流畅度适配高速切割的加工节奏，不会因路径复杂导致设备加工速度骤降，影响整体生产效率。针对水射流切割的磨料冲刷特性，图样的细小凸起部位做了加宽处理，避免磨料冲刷导致的细节缺损；针对等离子切割的热变形特性，大尺寸图元做了断点连接设置，加工完成后轻轻敲落即可得到完整工件，减少热变形导致的工件翘曲问题。
