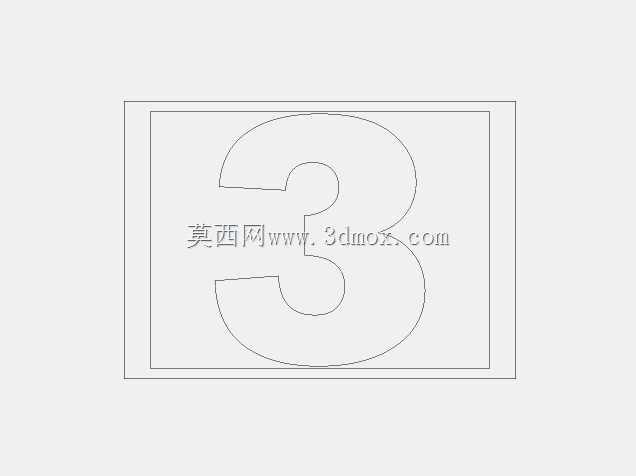

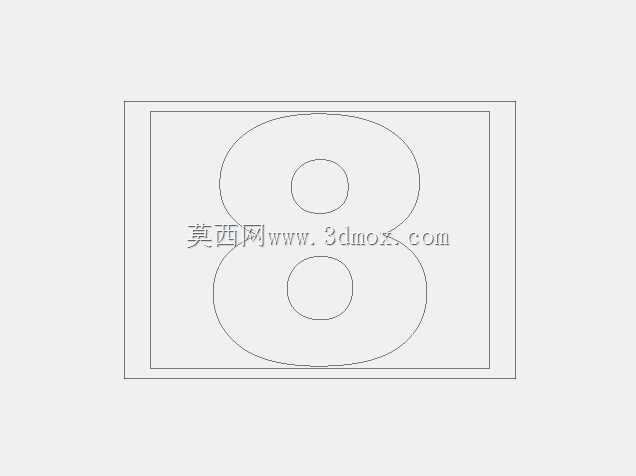

等离子激光切割数字字符轮廓加工件

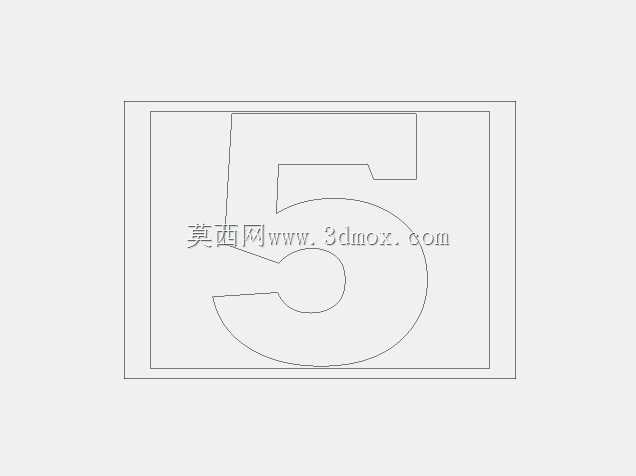

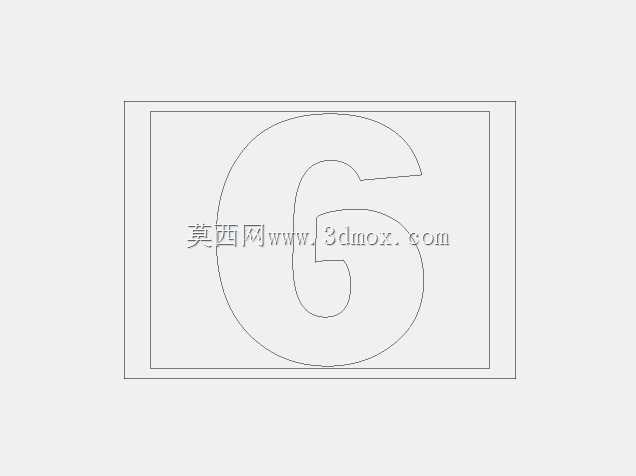

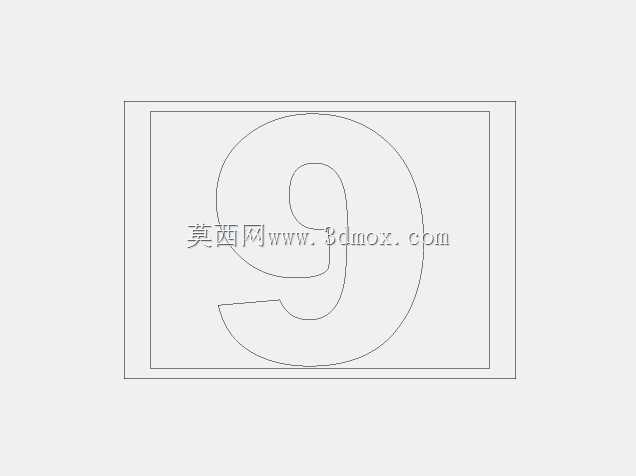

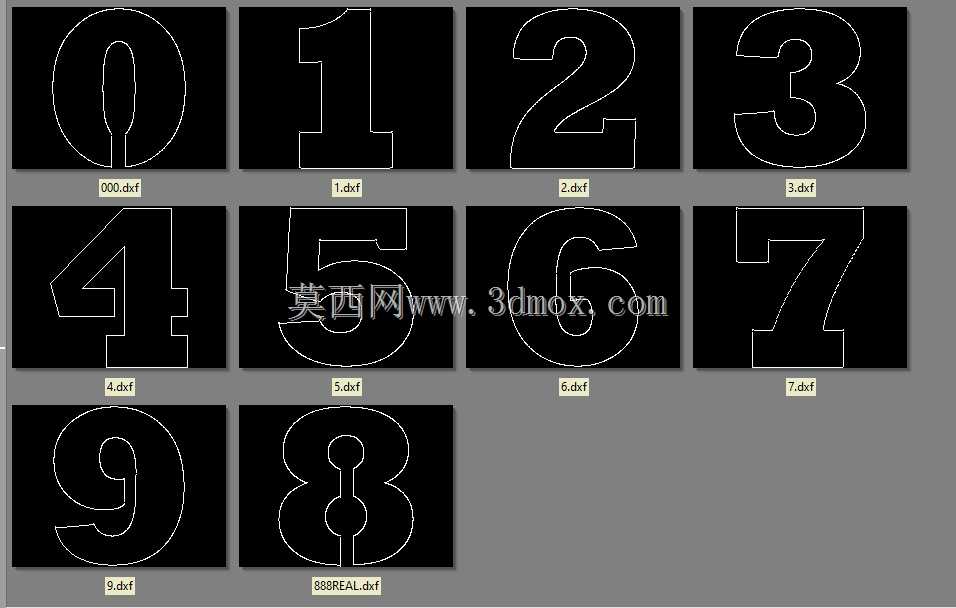

　　这套数字字符轮廓加工件主要面向等离子切割与激光切割的现场下料场景，字符覆盖0至9全套阿拉伯数字，每一个数字都采用闭合外轮廓搭配中部窄连接缝的结构形式，适配金属薄板、亚克力板、薄木板等多种平板材料的镂空切割作业。从加工落地的角度看，这类字符件最常出现在厂区设备编号标识、工位序号挂牌、管线介质流向编号、户外楼栋号牌、车间安全警示标识、广告字制作等场景，传统手工放样制作数字标识需要在板材上逐一手绘轮廓、修磨边缘，不仅放样误差大，批量制作同规格字符时一致性很难保证，采用预先生成的连续切割路径后，切割设备可以沿轮廓一次性走刀完成成型，不需要二次划线对位。

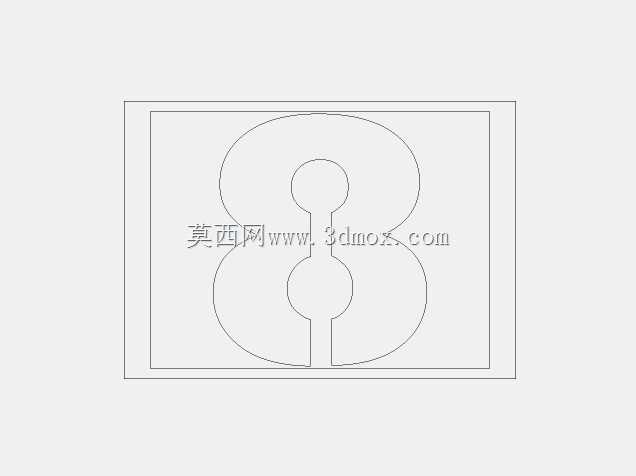

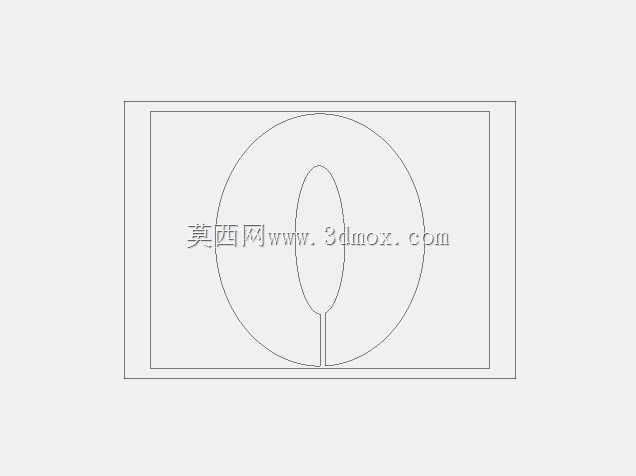

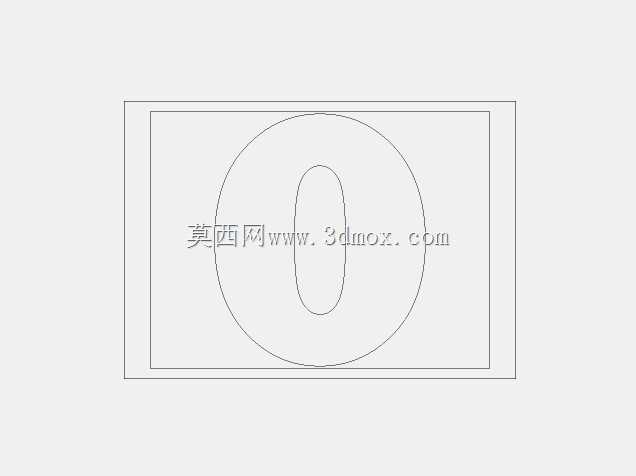

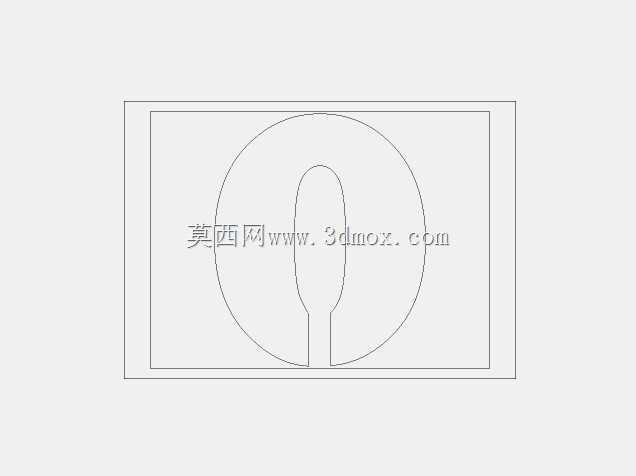

　　设计这套字符轮廓时首先考虑的是切割工艺的走刀特性：等离子切割在薄板穿孔起弧时容易在板材表面留下熔渣坑，激光切割在转角处如果路径曲率突变容易出现过烧烧边的问题，因此所有数字的内外转角都做了平滑过渡处理，没有尖锐的直角拐点，数字中部预留的窄连接缝宽度匹配常用割缝补偿值，切割完成后只需要轻轻掰断连接位就能得到完整的镂空数字，既避免了切割过程中字符内芯脱落移位碰撞割嘴，也省去了额外做微连接的工序。字符的笔画宽度经过统一校准，不管是0这类带封闭内孔的字符，还是1这类窄长型字符、7这类折角型字符，所有笔画的有效宽度保持一致，切割后不会出现细笔画被烧断、粗笔画残留过多余量的问题。

　　在安装边界层面，字符轮廓采用等比例矢量构建，使用者可以根据实际挂牌尺寸、墙面安装空间自由缩放整体比例，不需要单独调整每个数字的笔画粗细，缩放后窄连接缝的宽度会随比例同步适配对应厚度的板材：当加工1至3毫米厚的冷轧钢板时，字符整体高度缩放至100至300毫米区间，连接缝留2至3毫米即可保证切割过程中字符不散件；如果加工5毫米以上的厚钢板，可适当将连接缝宽度放宽至4至5毫米，避免热切割过程中连接位被高温熔透导致字符提前脱落。字符的外轮廓预留了足够的边距，安装时可以直接在字符笔画的空余位置打沉头孔用铆钉固定，也可以在字符背面焊接螺柱，搭配螺母固定在设备机架、墙面衬板上，不需要额外加装外边框。

　　从产线实际使用的反馈来看，这类预制数字轮廓件解决了很多现场标识制作的痛点：以往厂区做设备资产编号，需要机修班组在板材上逐个写字，不同人员写出来的数字风格不统一，安装在一排设备上观感杂乱，而且手工切割的字符边缘毛刺多，需要手持角磨机逐边打磨，一套十个数字的标识往往要耗费大半天工时。使用这套轮廓路径后，只需要在排版软件里把需要的编号数字依次排列，设置好共边切割路径，整张板材一次上料就能完成整组编号字符的切割，切割端面光滑无毛刺，成型后的字符笔画均匀、风格统一，安装后标识辨识度高。针对户外使用的场景，字符轮廓的笔画没有细小的突出结构，长期风吹日晒不会出现窄边断裂脱落的问题，切割完成后做喷塑或者喷漆处理，字符的镂空轮廓可以透出底层衬板的颜色，远距离就能清晰识别编号内容。

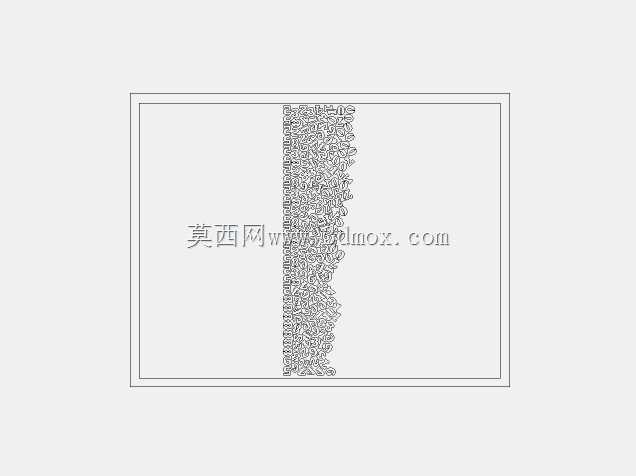

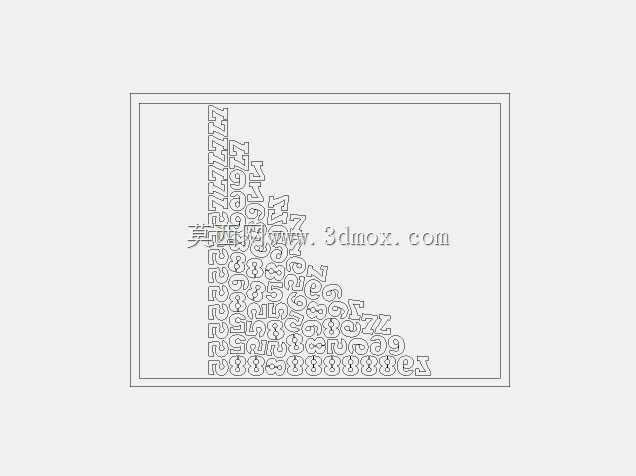

　　在路径设计的细节上，每个数字的切割引入线都设置在字符中部连接缝的位置，引弧点和收弧点都隐藏在非外观面的连接位上，切割完成后掰断连接位，引弧残留的熔渣会留在连接缝的断口处，简单打磨就能完全去除，不会在字符的外观轮廓上留下起弧疤痕。针对不同切割设备的补偿差异，轮廓线为单一闭合矢量线，操作人员只需要在设备控制系统里输入对应割嘴直径的补偿值，设备会自动偏移切割路径，不需要手动修改轮廓尺寸，不管是使用等离子切割机加工碳钢钢板，还是使用光纤激光切割机加工不锈钢板、铝板，都能直接调用路径完成加工，不需要二次绘图调整。排版时多个数字可以紧密相邻排布，共用切割边，最大化提升板材利用率，减少边角料浪费，特别适合多批次、小批量的标识件加工场景。
