重载辊筒输送线辊式输送平台

　　这套辊道式输送平台面向车间内部重载工件的直线转运场景，常见于板材加工线、托盘仓储区、装配工位之间的物料衔接环节。设备以多根平行排布的动力辊筒作为承载与输送主体，工件放置在辊面后依靠辊筒转动产生的摩擦力向前移动，适合输送底部平整、刚性较好的托盘、钣金件、工装板或成箱物料。

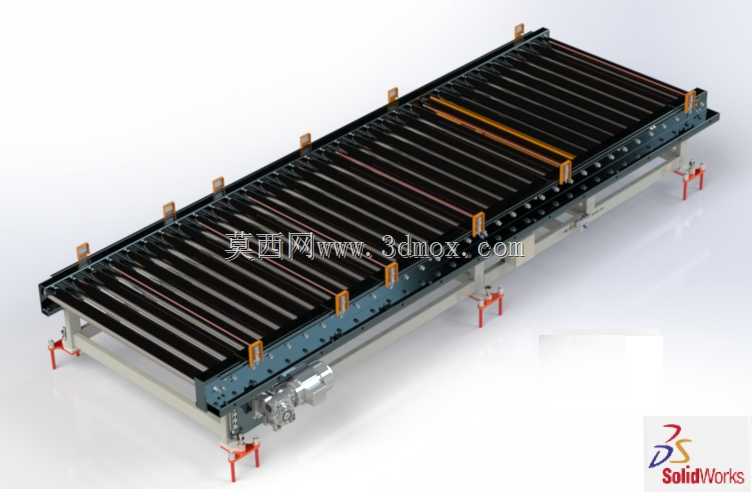

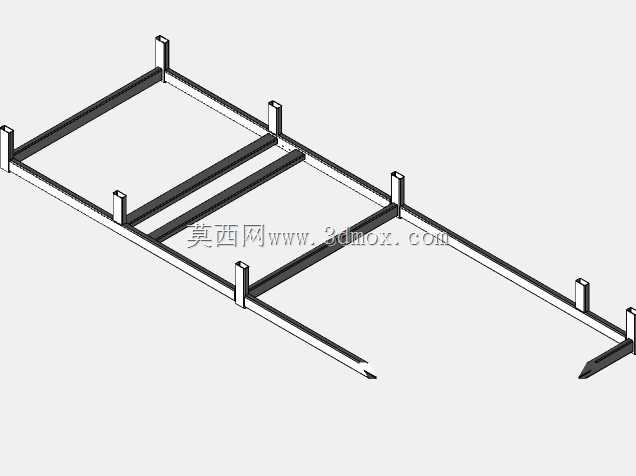

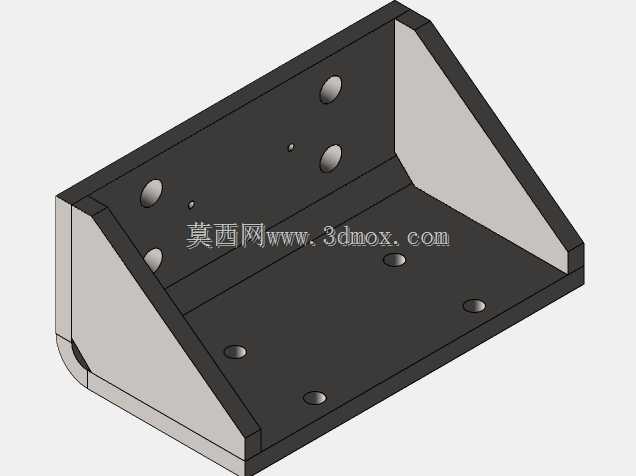

　　从结构布置来看，整机采用长条形框架布局，输送方向沿机架长度方向延伸。两侧为通长的型钢焊接或螺栓拼装主梁，主梁之间按固定间距布置辊筒，辊筒轴线与输送方向垂直。辊筒端部通过轴承座安装在侧梁上，保证转动灵活并承受竖向载荷。多根辊筒形成连续承载面，工件在任意位置都能得到多点支撑，避免长板材或大托盘在输送过程中出现中部下垂。

　　驱动部分布置在机架一端或侧下方，通过电机、减速机与传动机构将动力分配至各辊筒。传动链路可采用链传动、带传动或电动辊筒分组驱动的方式，使整线辊筒同步运转。机架下方设置可调支撑脚，用于现场安装时调节整机水平度，补偿地面不平带来的倾斜；支撑脚与地面接触处可配合膨胀螺栓固定，防止设备在启停或重载冲击时发生位移。

　　机架侧面设置有若干橙色挡块或导向限位件，其作用是对输送工件进行侧向定位，防止托盘在行进中偏斜，也可在分流、停靠工位处作为阻挡基准。端部及中部的支架结构用于安装传感器、挡停器或移栽机构时提供接口，方便后续并入自动化产线。

　　设计时首先要确定输送面宽度、辊筒间距和整机长度。输送面宽度需大于工件最大宽度并预留两侧安全间隙；辊筒间距应保证工件在任意位置至少同时接触三根以上辊筒，对于软质或小尺寸工件则需加密辊距。机架高度通常结合上下游设备的工作台面或叉车作业高度确定，保证物料转接时无明显落差。

　　承载校核方面，侧梁需要按均布载荷与集中载荷两种工况验算挠度，避免长期满载后机架下挠；辊筒则需根据单辊最大承重选择管径、轴径和轴承型号。驱动功率计算要综合工件重量、辊筒转动惯量、摩擦阻力以及启停加速度，频繁启停工况下还需校核电机过载能力。

　　安装边界上，设备四周应预留维护空间，尤其是驱动端需要留出检修电机、减速机和张紧机构的位置；地面基础应平整坚实，支撑脚调节范围需覆盖现场地面误差。电气走线可沿机架侧梁下方的线槽布置，传感器线与动力线分开敷设，减少干扰。整体结构模块化程度较高，分段运输后现场拼接即可投入使用，便于根据车间布局调整输送长度。
