轻型PVC平皮带直行输送机结构

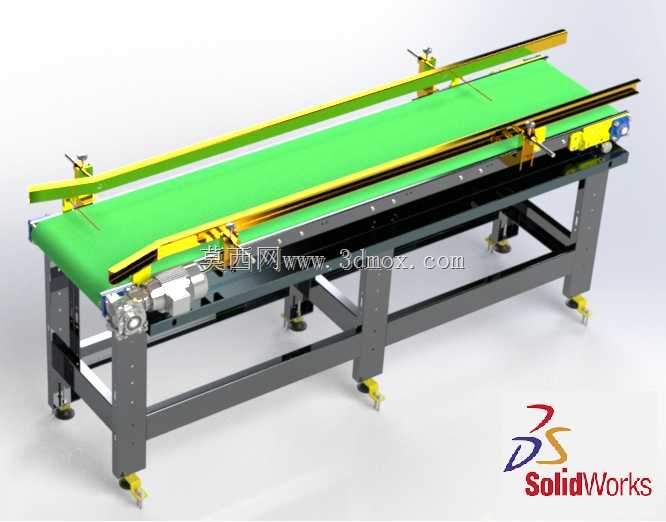

　　该轻型平皮带直行输送设备主要面向车间内部短距离物料转运、装配工位衔接、包装线前段供料以及检测工位上下料等场景。设备采用水平直通布置，绿色PVC输送面带覆盖机架上方，两侧设置可调导向护栏，能够对纸箱、塑料周转盒、袋装小件、板状工件及轻型成品进行连续输送。相比滚筒线，平皮带面对底面不平整或软质包装物的适应性更好，运行过程中接触面积大、承托稳定，适合较轻载荷和较高节拍的产线使用。

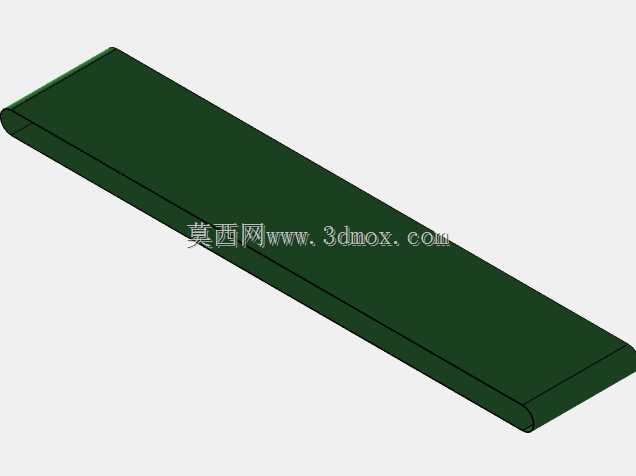

　　从结构组成看，设备主体由输送皮带、驱动端总成、张紧端、侧板框架、下部支撑腿、可调脚杯、导向栏杆、调节夹座、驱动电机及传动防护件构成。皮带工作面保持水平，两端通过滚筒换向，下方由连续支撑板或承托结构提供刚性支撑，避免长跨度皮带在负载下产生明显凹陷。驱动端布置在设备一侧，电机经减速机构带动主动滚筒旋转，依靠滚筒与皮带之间的摩擦传递牵引力；从动端则兼顾皮带跑偏调整和张紧功能，通过端部螺杆或滑块结构改变滚筒轴线位置，使皮带在运行中保持居中。

　　机架部分采用型钢与板材组合形式，两侧立板形成皮带运行的主要边界，下部由横梁和支腿组成稳定框架。支腿底部配置可调脚杯，可在安装现场根据地面高差微调设备高度和水平度，降低对地坪平整度的要求。带刹车或定位功能的脚轮结构也可根据需要纳入移动方案，但在固定产线中更常见的是脚杯支撑，以减少运行振动。设备整体高度通常按照人工操作台面或上下游设备接口高度确定，长度方向需预留驱动部、张紧部和护栏安装空间，宽度方向则应在皮带有效宽度之外计入侧板、电机外伸、护栏调节范围及维护拆卸空间。

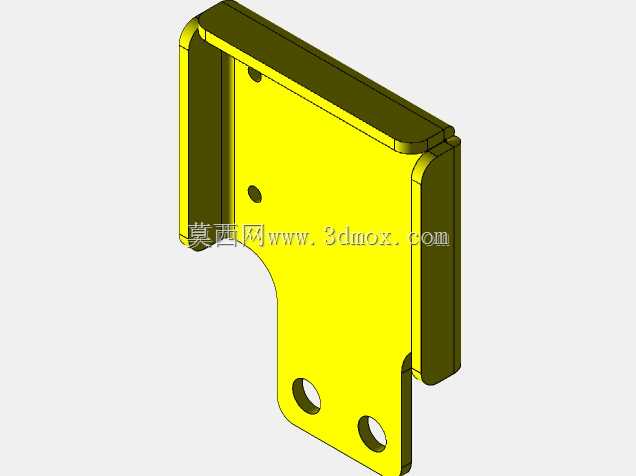

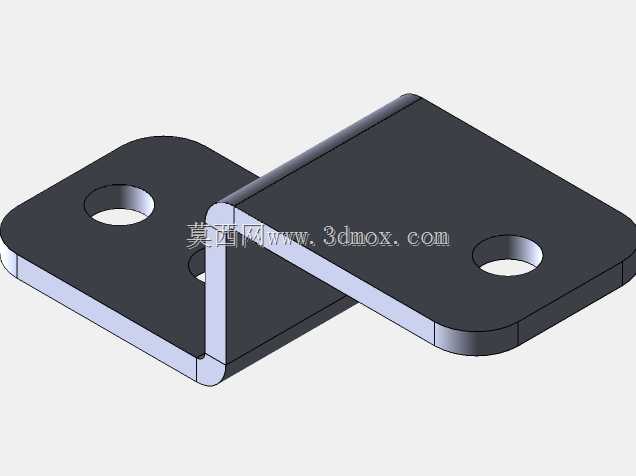

　　两侧导向护栏是该设备的重要功能部件。护栏沿输送方向布置，通过多个可调节夹座固定在机架上，能够根据物料宽度调整左右间距，也可在一定范围内改变导向角度。入口处护栏呈外扩引导形态，便于物料从上游设备或人工放料位置进入皮带中央；中段护栏限制工件横向偏移，防止轻型箱体在启停过程中偏摆；末端可根据下游接驳需求保留直通出口或增加挡停、分拨机构。护栏杆件与夹座的位置关系在三维设计中需要重点检查，避免调节时与皮带边缘、驱动罩壳或支腿发生干涉。

　　设计此类皮带输送机时，首先要明确输送物的单件重量、底面尺寸、输送速度、节拍和工作环境。PVC皮带适用于干燥、常温、普通工业环境，若涉及油污、高温、锋利边缘或重载托盘，则需要重新选择皮带材质和支撑方式。皮带宽度应大于物料最小稳定支承宽度，物料两侧与护栏之间保留合理间隙，既不能过宽导致跑偏和错位，也不能过窄造成卡料。机架长度与支腿跨距需按挠度和稳定性校核，较长线体应增加中间支撑，防止皮带承托板下沉或设备整体晃动。

　　驱动选型需要结合负载、速度和连续运行时间综合判断。轻型输送通常采用减速电机直连或链传动方式，模型中驱动部外形、电机安装板、张紧螺栓和防护罩壳均应完整体现，以便后续进行干涉检查和维护空间评估。皮带张紧结构不宜过度拉紧，否则会增加滚筒轴和轴承负荷，也会缩短皮带寿命；合理的张紧应保证启动不打滑、运行不跑偏，并在皮带受温湿度影响产生伸长后仍具备二次调整余量。

　　安装边界方面，设备就位时需在驱动端留出电机接线、检修和拆卸空间，在张紧端留出调节螺栓操作空间，侧面应保证护栏夹座能够松开和移动。若与贴标机、封箱机、检测台或机器人工作站接驳，需要统一输送面高度、物料中心线和通过性尺寸，并在三维布局中核对工件最高轮廓与护栏、传感器、挡停机构之间的安全间隙。线体启停频繁时，还应考虑驱动控制、传感器安装孔位以及电气元件走线路径，使机械结构与自动化控制接口协调一致。整体模型对轻型皮带输送线的框架、驱动、张紧、导向和支撑关系表达较完整，可作为产线布局、设备选型和非标输送结构设计的参考。
