双轴金属撕碎破碎机组装结构

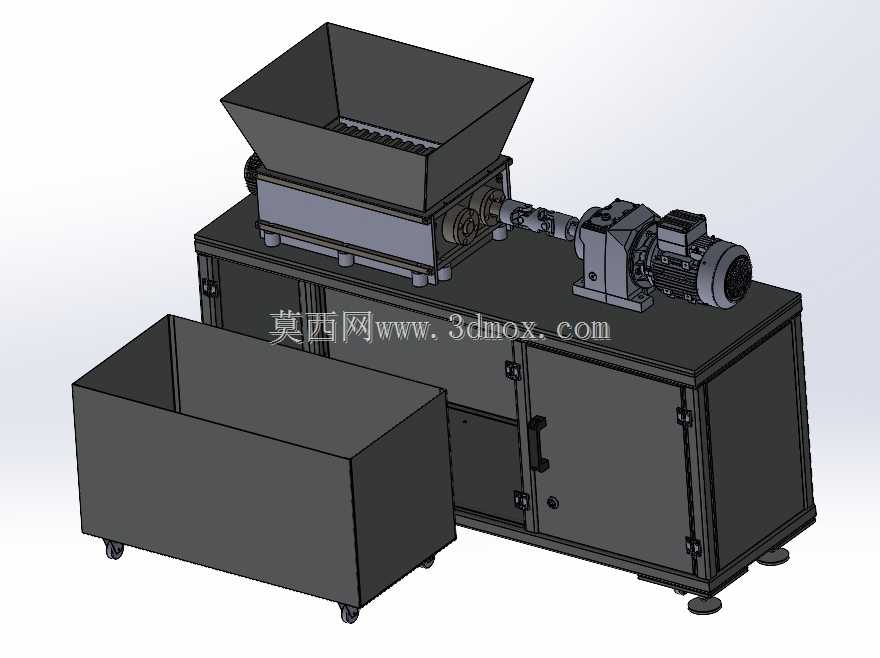

　　该套设备围绕金属废料、轻薄型材、机加工边角料及小型杂料的粗破碎场景进行结构布置，整体由进料斗、双轴撕碎主机、减速传动单元、驱动电机、封闭机架、检修柜门和移动式集料箱组成。设备在产线中通常布置于废料收集区、资源回收车间或金属处理工段前端，物料由上方敞口料斗投入，经两根相向旋转的刀轴剪切、挤压和撕扯后形成尺寸相对均匀的碎料，再落入下方集料容器，便于后续转运、分选、压块或再加工。

　　进料部分采用上宽下窄的斗形结构，斗口面积较大，能够适应人工倒料、铲车辅助投料或输送带连续给料。料斗侧壁向刀轴区域收拢，可引导物料集中进入剪切区，避免轻薄料在入口处搭桥。斗体与主机框架之间采用螺栓连接，便于在维护时拆卸检查刀轴、密封板和衬板。料斗下部靠近刀轴的位置预留了检修与观察空间，结构设计上兼顾投料导向、防飞溅和日常清理。

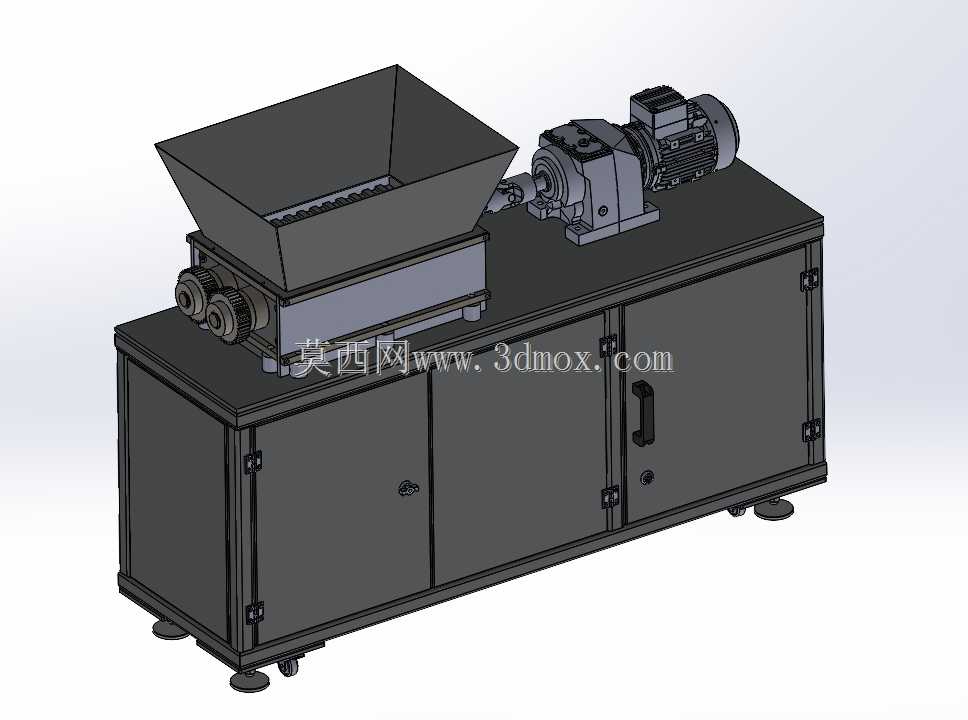

　　撕碎核心为双轴式结构，两根平行刀轴通过刀片、隔套和主轴形成交错剪切通道。与单轴粉碎相比，双轴结构对金属薄板、铜线束、铝型材边角、冲压废料及混杂韧性物料的适应性更强，能够通过低速大扭矩方式降低飞料和过载冲击。刀片区域外侧设置轴承座和传动连接位，轴端通过联轴器与减速机输出端连接，传动链短，安装同轴度容易控制。减速机与电机横向布置在主机台面上，电机尾部保留散热和维护空间，减速机下方通过支撑座固定，减少满载启动时的振动传递。

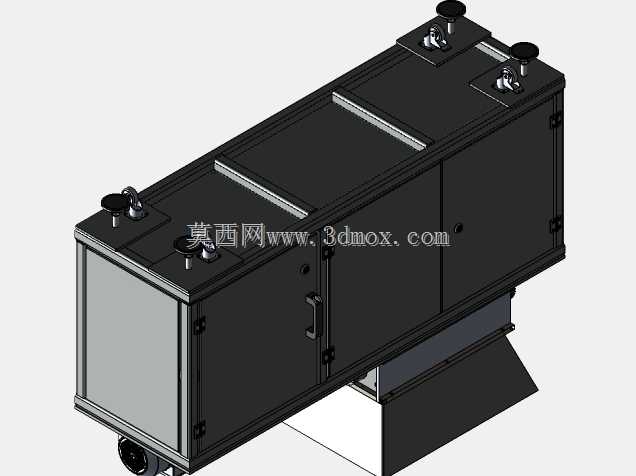

　　主机下部采用箱式机架承载，机架既作为撕碎腔的支撑基础，也承担安全防护和碎料导向功能。正面设置带铰链和锁扣的检修门，门板内侧可根据磨损情况加装衬板，打开后能够清理卡料、检查刀片间隙并维护下部落料通道。机架底部设置可调脚杯，用于在不平整地面上调平设备，保证刀轴、联轴器和减速机处于稳定工作状态。箱体侧面采用封闭板材，可减少破碎过程中碎屑外溅，同时降低车间噪声扩散。

　　配套集料箱为独立移动式结构，箱体开口大、容积深，底部安装脚轮，可从主机前方抽出或推入。碎料经主机下部排出后直接进入箱内，箱体装满后可由人工推移至暂存区，也可与叉车、提升翻转机构配合完成倾倒。集料箱与主机之间保留明确的操作间隙，抽出路径上不设置传动件，日常使用时不需要进入设备危险区域。

　　从安装边界看，设备长度方向需要同时容纳撕碎主机、侧置传动单元和前方集料箱抽取空间；宽度方向应在料斗两侧预留人员清理和检修通道；高度方向的重点是上方投料空间，需保证料斗上方无管线、梁体或输送设备干涉。电机和减速机所在台面应预留拆装距离，尤其联轴器外侧、电机风扇端和减速机加油放油位置不能紧贴墙面。设备就位后先调整脚杯高度，使机架水平，再复核电机、减速机与刀轴的同轴关系，最后确认检修门开启范围和集料箱移动路线。

　　结构建模时，料斗钣金折弯、刀轴装配、刀片交错相位、减速机支撑、门板铰链、脚轮与脚杯连接均需要单独表达。撕碎腔内部应体现刀片与隔套的层叠关系，外部则保留安全护罩和紧固件位置，以便在出工程图时直接核对装配关系。对于选型人员而言，该结构适合作为中小型金属废料处理设备的总体方案参考，可在此基础上根据物料种类调整刀轴长度、刀片厚度、电机功率、料斗高度和集料方式。
