皮带式在线金属检测剔除输送一体机

　　该套设备为集成在线金属探测、皮带输送与不良品自动剔除功能的一体式检测输送工作站，主要面向食品加工、日化包装、医药分装、塑胶颗粒出料、电子元器件组装等连续生产场景，在产线末端或关键工序节点完成流经工件的全断面金属异物筛查，避免混入铁、铜、不锈钢等金属碎屑的成品流入后续包装或出货环节，既满足食品安全管控体系中异物排查的强制要求，也能保护下游破碎、封口、灌装等精密设备不被硬质金属打刀、卡滞。

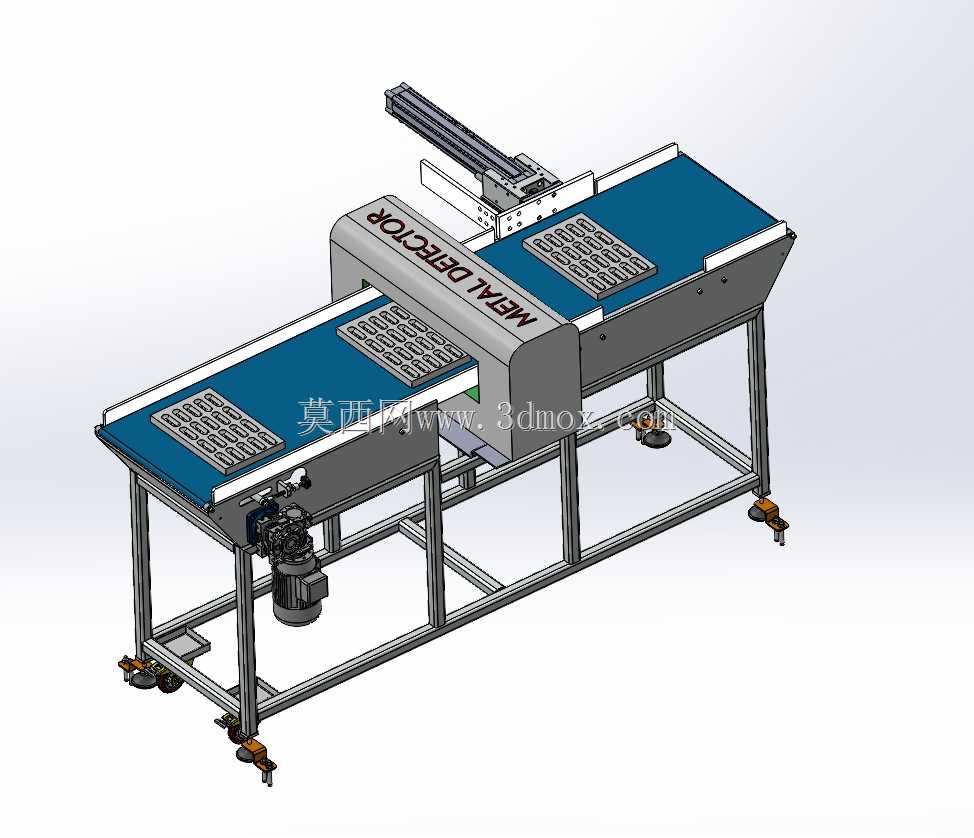

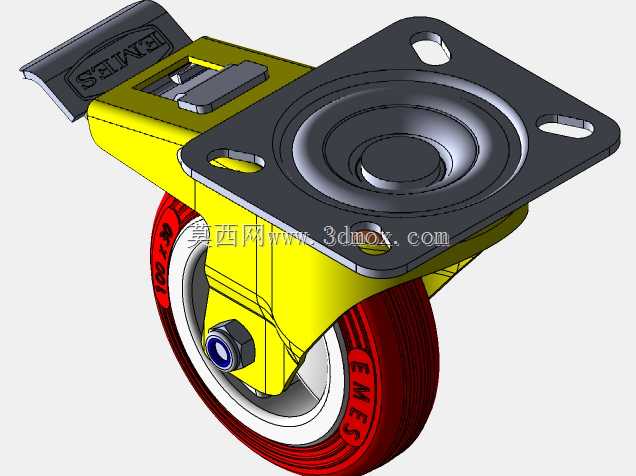

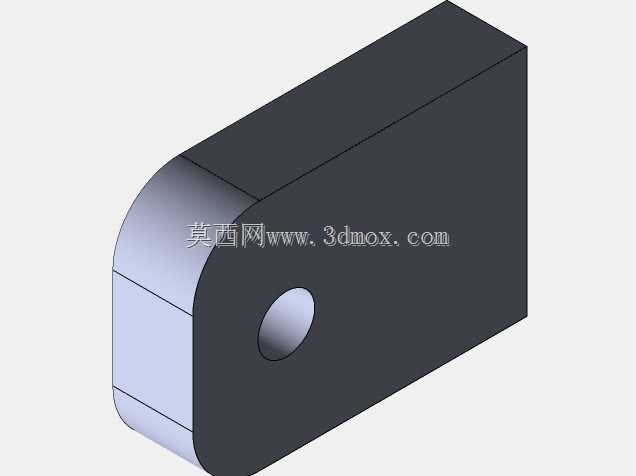

　　从整机布局来看，设备采用长条形贯通式机架作为承载基础，主体分为进料段、检测主机段、剔除执行段与出料承接段四个功能区。底部机架采用方管焊接拼装的框架结构，四条支腿下端配置带刹车的万向脚轮与可调支撑脚杯，日常转产移位时可松开脚杯通过脚轮推移，就位后旋转脚杯贴实地面，既抵消皮带运行产生的振动，也能补偿车间地面的水平度误差，保证检测探头始终处于水平基准状态。机架侧部预留驱动电机安装位，减速电机通过链传动或同步带传动驱动主动辊，从动端配置张紧调节机构，可调整皮带松紧度，避免长期运行后皮带跑偏、打滑。

　　输送载体选用蓝色哑光食品级PU皮带，皮带表面等距布置镂空网格状承托工装板，工装板随皮带同步行进，一方面为袋装、盒装、散料托盘提供稳定承托面，避免小件物料在检测过程中移位，另一方面镂空结构不会在金属探测探头的感应磁场中产生额外金属信号干扰，保证检测信噪比。皮带两侧设置低矮导向挡边，防止物料从侧边滑落，挡边采用非金属工程塑料制作，全程避开检测探头的电磁感应区间。

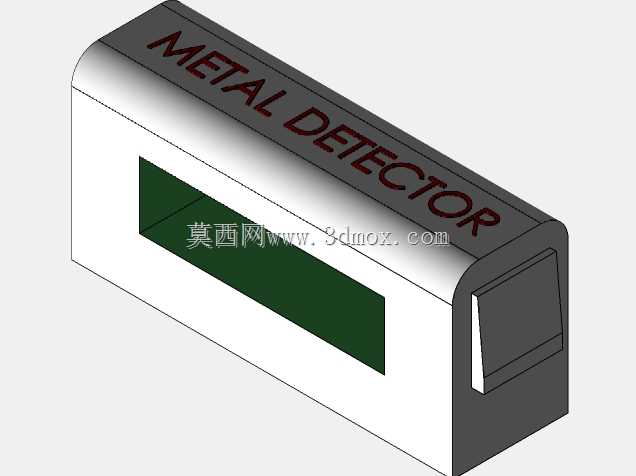

　　核心检测单元为跨装在皮带中段的龙门式金属探测主机，主机壳体采用不锈钢折弯焊接成型，正面印有设备功能标识，内部环绕皮带通道布置平衡式感应线圈，当混有金属异物的物料穿过线圈形成的交变磁场时，感应回路产生相位差信号，控制系统即刻标记当前工件的位置坐标，结合皮带编码器反馈的行进脉冲，精准计算不良品到达剔除工位的延时时间。检测通道的净空高度、宽度可根据常规被测包装物的外轮廓预留余量，既避免超高工件刮碰探头内壁，也控制感应线圈与物料的距离在最优检测灵敏度区间。

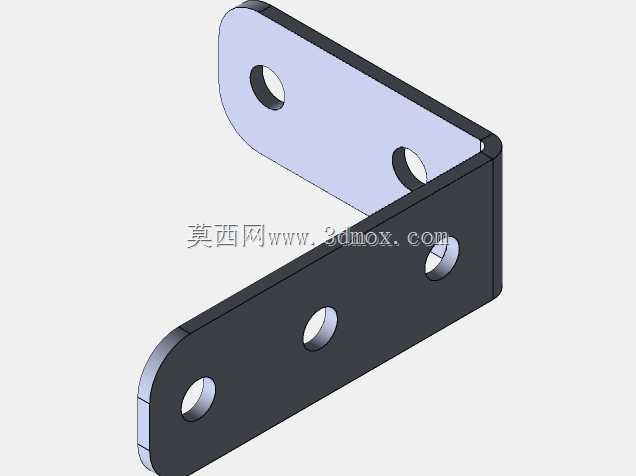

　　剔除执行机构布置在检测主机后方的皮带上方，采用横置直线滑台模组搭配气动推板的结构，滑台通过安装支架固定在机架侧立柱上，推板初始位收纳在皮带侧边，当系统判定工件不合格且输送至剔除点位时，气缸驱动推板横向伸出，将不良品从皮带侧方推入配套的不良品收集箱，合格品则继续沿皮带行进至下一工序。该剔除方式响应速度快、动作行程可控，不会干扰皮带上其余正常工件的输送轨迹，相比翻板剔除、气吹剔除更适配有一定重量的盒装、袋装产品。气路系统配套电磁阀、节流阀与气源处理三联件，可调节推板动作速度与推力，避免推力过大打损包装或推力不足无法剔除重物。

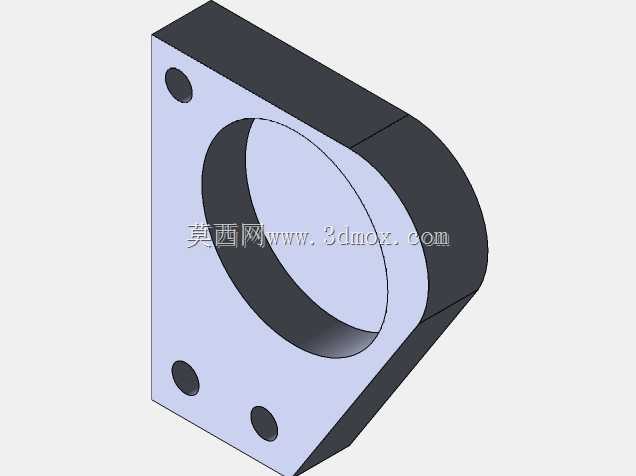

　　电气控制部分将驱动变频器、金属探测主控板、接线端子集成在主机侧的电控仓内，面板配置操作显示屏与参数设置按键，可完成灵敏度校准、产品效应自学习、剔除延时设定、故障报警复位等操作，设备支持对接产线主控系统，输出金属检出、设备运行、故障停机等信号，实现整线联锁。整机建模过程中完整还原了方管机架的焊接拼搭关系、辊筒的轴承装配位、皮带的闭环缠绕路径、探测主机的线圈安装腔体、滑台模组的导轨丝杆传动结构以及脚轮脚杯的可调结构，所有运动部件的行程空间、安装干涉边界均按照实际装配逻辑校验，输送方向两端预留进出料对接空位，可直接与上游理料线、下游包装机的输送高度匹配，现场安装时仅需调整支腿脚杯高度即可完成水平校准，无需额外改造机架。设备的维护点位也在结构中预留了操作空间：皮带张紧螺钉位于从动辊两端侧封板处，探测探头的校准窗口位于主机正面可拆卸盖板内，剔除气缸的气路接头集中布置在滑台侧方，日常清洁皮带、校准灵敏度、更换易损件时无需大面积拆解机架，符合食品车间频繁清洁、快速维保的使用需求。
