甲壳虫发动机活塞上部密封环三维结构设计

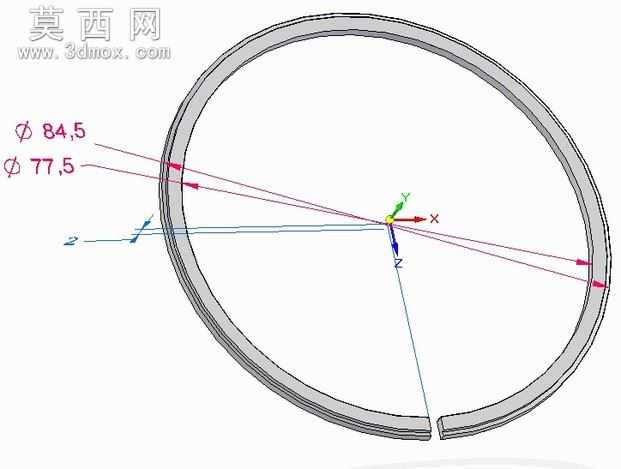

本作品为甲壳虫车型发动机活塞上部环的三维参数化建模成果，建模过程基于实测尺寸开展，首先通过逆向测绘获取活塞环的内外径参数，确定外径84.5mm、内径77.5mm的基础环形轮廓，在三维建模环境中先绘制中心基准坐标系，以XY平面为草绘平面绘制闭合的环形截面轮廓，标注精确的尺寸约束与几何约束，保证截面圆度符合设计公差要求。完成截面草绘后，通过拉伸特征生成环形基体，再根据活塞环的开口结构要求，在对应位置创建切除特征，加工出标准的开口间隙，该间隙用于适配发动机工作时活塞环受热膨胀的形变余量，避免工作过程中出现卡滞故障。建模过程中对活塞环的侧壁厚度进行了均匀化校验，保证整环周向厚度一致，避免工作过程中出现偏磨、密封失效等问题。材质设定环节参考量产活塞环的铸铁材质属性，赋予模型对应的金属材质参数，设置合适的表面粗糙度与反光度，渲染阶段采用正交视角展示模型的正视图轮廓，清晰标注内外径尺寸参数，直观呈现活塞环的整体结构与尺寸规格。设计过程中充分考虑活塞环在发动机气缸内的工作工况，上部环作为燃烧室的第一道密封环，需要承受高温高压燃气的冲击，因此建模时对环的径向弹力分布做了结构优化，通过调整截面的细微弧度保证环与气缸壁的贴合度均匀，既保证密封性能减少燃气下窜，又能降低环与缸壁之间的摩擦损耗。整体建模流程严格遵循机械零件设计的规范要求，所有特征参数均可直接导出用于工程图纸绘制与后续的加工生产参考，模型结构完整无缺失特征，几何拓扑关系合理，可直接用于装配仿真、工况模拟等后续的发动机研发验证环节。
