大众甲壳虫低张力薄型活塞环三维设计

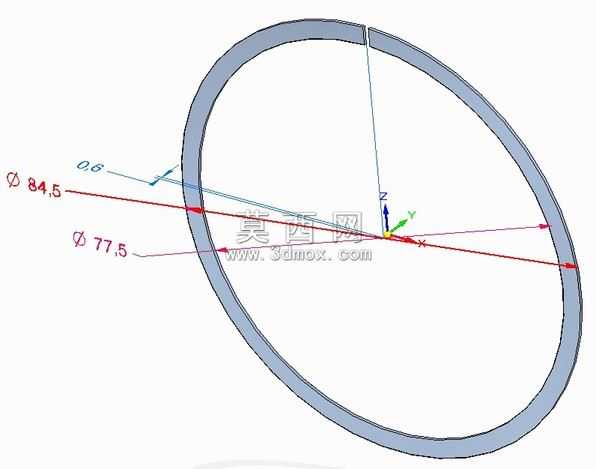

本作品为适配大众甲壳虫发动机的薄型低张力活塞环三维建模成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先以活塞环的核心功能尺寸为基准，精准标定了外径84.5mm、对应缸径适配尺寸77.5mm、环体轴向厚度0.6mm的核心参数，严格匹配内燃机活塞环的密封工况适配要求。建模过程中先绘制闭合的环形截面草图，通过拉伸特征生成环体基础实体，针对活塞环必备的开口间隙结构做了精准的切口特征处理，开口位置的端面做了微小的倒角过渡，避免安装及工作过程中出现锐边刮伤缸壁的问题。材质渲染阶段选用了符合钢制活塞环的金属材质，调整材质的粗糙度、金属度参数还原了合金钢材的哑光金属质感，同时对环体的圆周曲面做了光影优化，清晰展现环体的薄壁环形结构特征。结构设计上重点考量了低张力薄型环的特性，相较于常规活塞环缩减了轴向厚度，能够有效降低活塞往复运动过程中的摩擦阻力，同时环体的径向弹力经过参数校准，既可以保证与气缸内壁的贴合密封效果，避免燃烧室燃气窜入曲轴箱，又能够减少摩擦损耗提升发动机运行效率，环体的开口间隙尺寸经过反复校核，适配发动机工作状态下的热膨胀量，避免热态下环体膨胀卡滞在气缸内。设计过程中同步验证了活塞环与活塞环槽、气缸内壁的装配适配关系，确保环体可以顺利嵌入活塞的对应环槽，同时在气缸内可以随活塞往复运动正常张缩，兼顾密封、控油、导热的核心功能，整体模型尺寸精度控制在0.01mm级别，完全满足结构验证、装配模拟以及后续加工生产的参考需求，薄型低张力的设计方向也贴合当下内燃机降低摩擦损耗、提升燃油经济性的技术发展趋势，可直接用于动力系统的结构教学、装配仿真以及改装方案的验证工作。
