SG90微型舵机伺服执行机构结构

项目分类:通讯工具类 发布时间:2022-06-09 ID:649492
  • SG90微型舵机伺服执行机构结构
  • SG90微型舵机伺服执行机构结构
  • SG90微型舵机伺服执行机构结构
  • SG90微型舵机伺服执行机构结构
  • SG90微型舵机伺服执行机构结构
  • SG90微型舵机伺服执行机构结构

  这套SG90微型舵机的三维结构,面向小型运动机构里最常见的角度控制需求搭建。日常做桌面机器人、航模舵面、小型云台、教学机械臂、自动门锁、玩具传动机构时,工程师最先接触的执行元件往往就是这类轻量伺服单元。它不像大功率伺服系统那样依赖独立驱动器和复杂布线,而是把直流微电机、减速齿轮组、位置反馈电位器、控制电路板和输出摇臂集成在一个紧凑壳体内,外部只需要供电线、地线和PWM信号线即可完成指定角度定位,因此在空间紧张、负载不大、动作节拍简单的自动化末端里使用频率很高。

  从实际用途看,该类舵机主要承担有限角度范围内的摆动输出,例如机器人关节的俯仰转向、摄像头云台的方位调节、航模升降舵与方向舵控制、分拣小摆杆的拨料动作、教学平台的多轴联动演示等。它的核心价值不是连续高速旋转,而是按照控制脉冲宽度把输出轴稳定在目标角度附近,并在受到轻微外力时依靠内部闭环维持位置。对于结构设计人员来说,建模时不能只画一个外观方块,还要把输出轴高度、安装耳位置、螺钉孔距、出线方向和摇臂回转范围表达清楚,否则后续装配很容易出现连杆干涉、壳体贴板不平、线束被压死等问题。

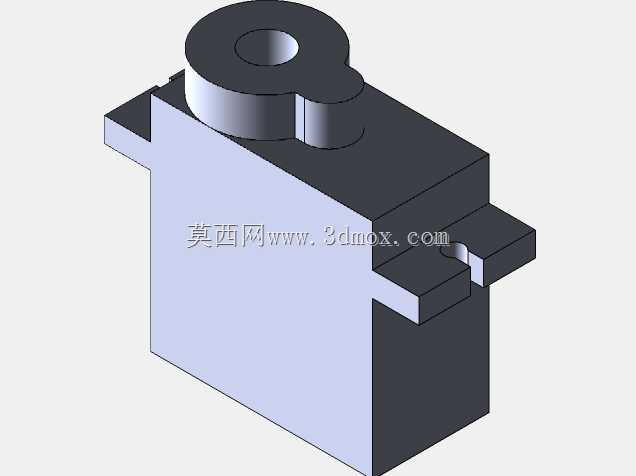

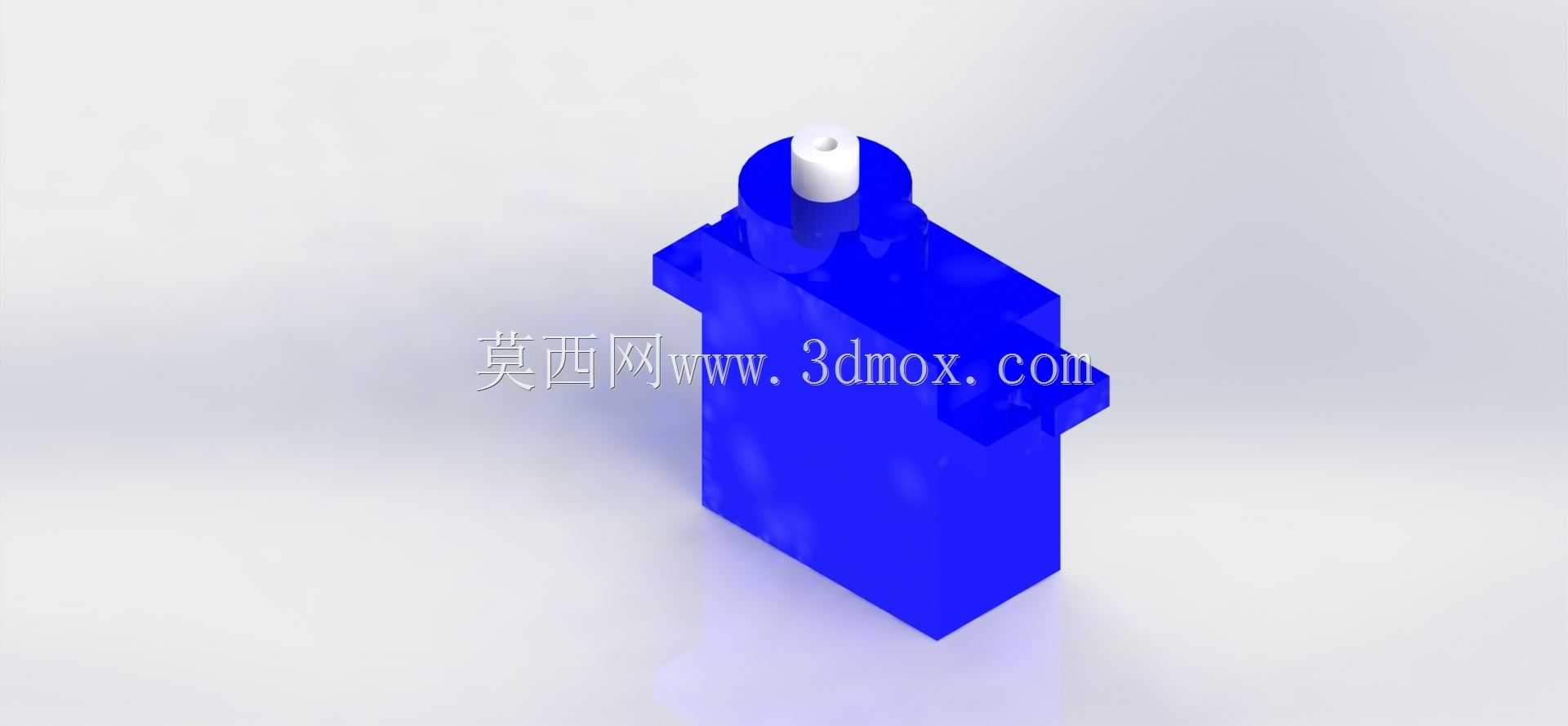

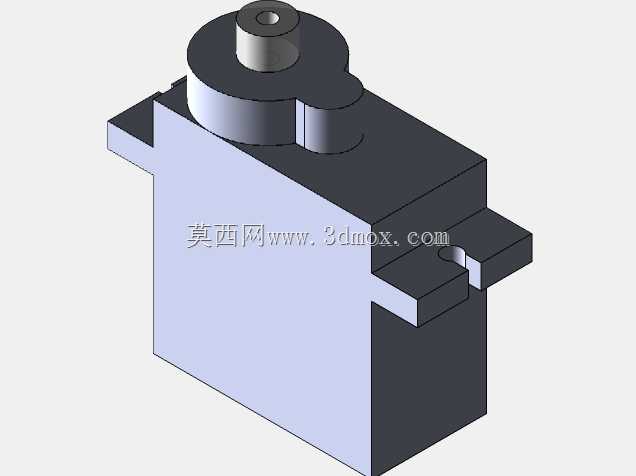

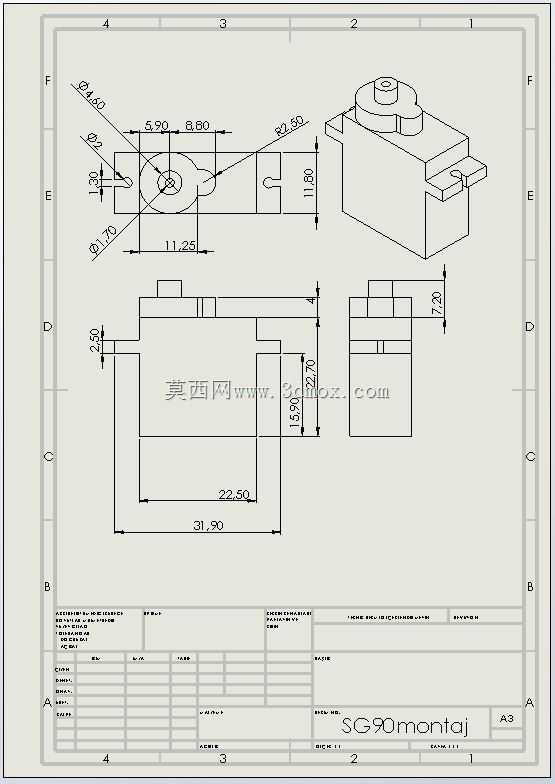

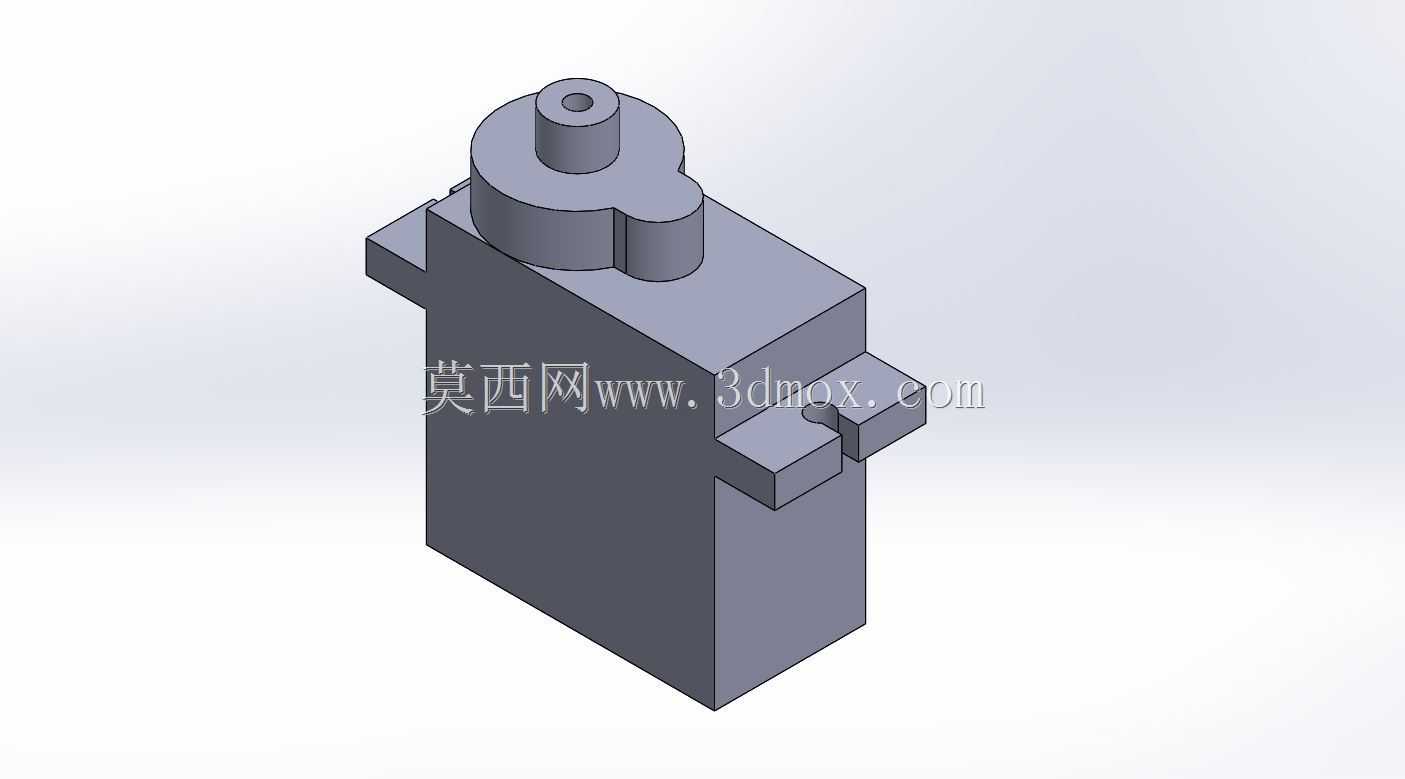

  模型外形采用典型的立式矩形壳体,主体为蓝色塑料外壳,顶部伸出白色输出轴座。壳体下部较宽,用于容纳电机和齿轮减速系;上部收窄并形成输出轴支撑区域,轴端带有安装摇臂的花键或扁位结构。两侧伸出的安装耳是整机固定边界的关键部分,孔位通常用于自攻螺钉或小螺钉穿过,将舵机固定在机架、舵机仓或塑料支架上。布置时需要在壳体四周保留拆装余量,尤其是顶部摇臂运动区域,不能让机架壁面、线缆或相邻杆件进入扫掠范围。输出轴中心线到安装面的高度、耳孔间距、壳体厚度以及轴端露出长度,都会直接影响连杆机构的力臂和运动精度。

  设计思路上,这类微型舵机强调小体积、低重量和快速替换。外壳多采用注塑件,前后壳通过卡扣或螺钉组合,内部齿轮层级把电机高转速降低为输出轴的大扭矩低转速运动。反馈电位器通常与末级输出联动,控制板根据输入信号与反馈位置的偏差驱动电机正反转,直到角度误差缩小到允许范围。三维建模时若用于设备总装,可以保留外部真实轮廓和安装接口,将内部齿轮、电路板作适当简化;若用于机构原理演示,则可进一步表达减速齿轮、电机轴线和电位器位置,帮助理解伺服闭环如何形成。

  在安装边界方面,不能只按静态外形留空间。舵机工作时摇臂会围绕输出轴旋转,连杆球头、螺钉帽和线束接头都可能成为干涉点。正面安装时要保证安装耳底面与支撑面贴合,避免单侧悬空导致受力后壳体变形;侧向嵌入舵机仓时,应在壳体周围保留少量间隙,便于公差吸收和维修更换。出线侧需要设置线槽或留出线束弯曲半径,防止反复摆动过程中导线被拉扯。若多个舵机密集排列,还要考虑发热累积和信号插接空间,不能单纯追求紧凑而忽略维护性。

  从选型配合角度看,SG90适合轻载、短时间间歇动作场景,结构件设计应把冲击载荷限制在摇臂和齿轮可承受范围内。外接连杆时,尽量让力作用在输出轴附近的有效摇臂孔位上,避免过长力臂造成堵转、齿面磨损或轴座开裂。若机构需要更大扭矩,应在三维布局阶段就换用更大规格舵机或金属齿轮版本,而不是依靠后期加强支架弥补。该模型可用于机器人关节方案验证、舵机仓布局、安装孔位核对、摇臂干涉检查以及教学演示,能够帮助设计者在加工或打印支架前提前发现装配冲突。
