十吨级农用双轴液压自卸转运拖车

　　这款双轴农用自卸拖车主要面向粮食产区、规模化种植基地、农牧场与短途转运场景，用来配合轮式拖拉机完成散装谷物、青贮饲料、厩肥、砂石物料和农副产物的田间转运。它的核心价值在于把拖拉机牵引动力与货厢自卸料能力结合，减少人工卸料环节，在收获季、施肥季和场地整理阶段都能保持较高周转效率。

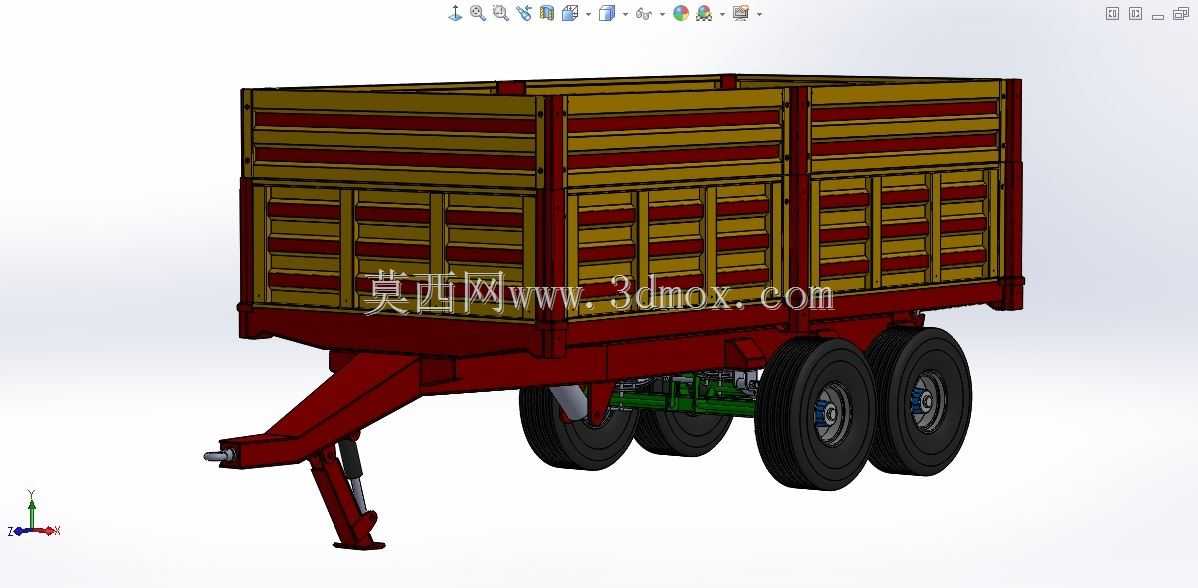

　　从结构布置看，拖车采用牵引架、车架、货厢、双轴行走系统和液压举升机构协同工作。前端牵引连接区保留了与拖拉机挂接相适应的牵引梁和支撑结构，牵引状态下由拖拉机提供行进动力；脱离拖拉机时，前部支撑件可承担静置支撑，避免车头下沉。车架承担牵引、制动、承载和举升反力，货厢通过后部铰接点与车架连接，举升时绕后轴附近翻转，物料在重力作用下从尾门方向卸出。

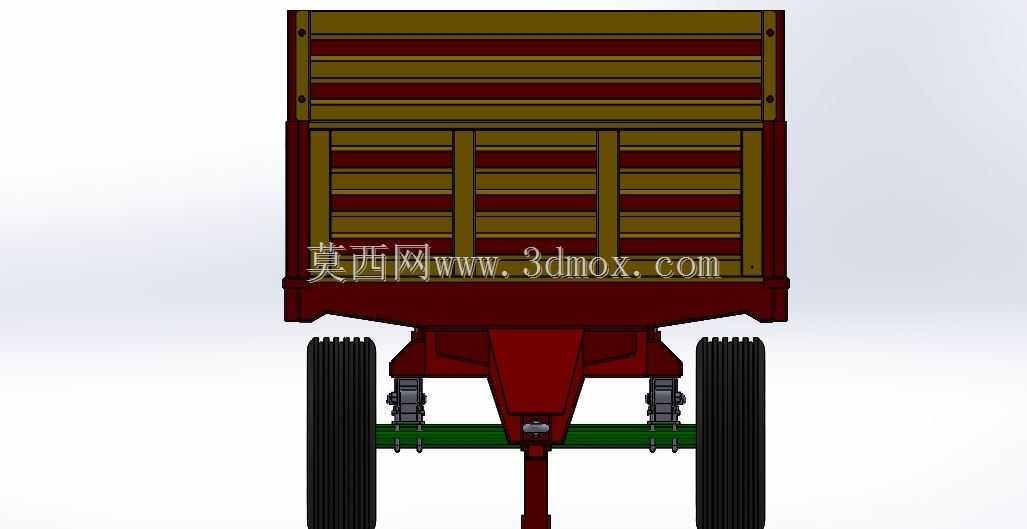

　　货厢是该设备的主要承载空间，侧板采用加高栏板形式，内部容积适合散装、轻泡类农业物料。栏板通过横向加强梁和竖向立柱形成网格状刚性框架，既能控制薄板大面积变形，也能在装载不均匀时限制侧板外鼓。尾门区域围绕卸料动作设置启闭关系，举升过程中物料推力可促使尾门开启，回落复位后再形成封闭装载边界。对于粮食类颗粒物料，这种结构可减少撒漏；对于青贮、粪肥等黏滞物料，较大的翻转角度和开阔后开口有利于清理残留。

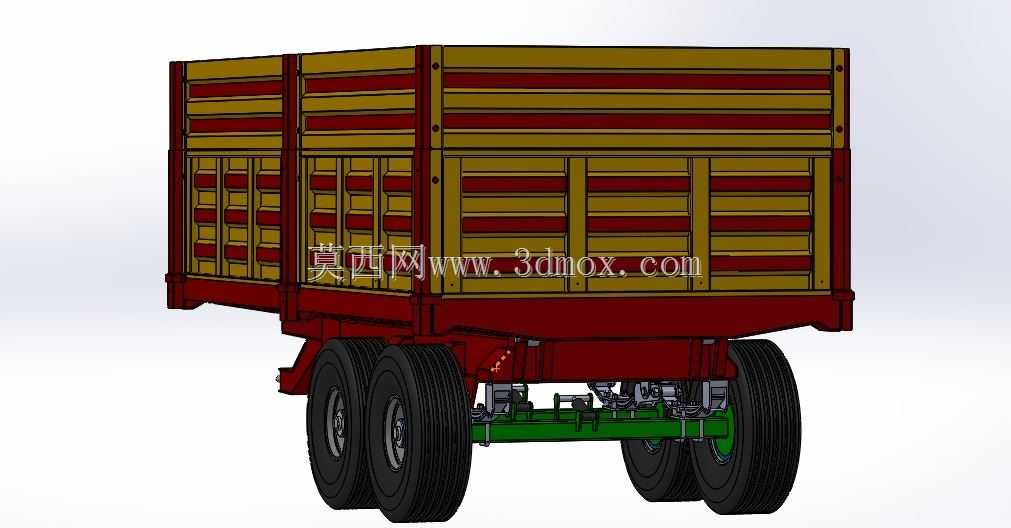

　　行走部分采用双轴四轮布置，相较单轴拖车，它把满载载荷分配到更多轮胎与轴组上，田间松软地面通过性更好，轮胎压痕更分散。轴组、板簧支承和车架之间形成弹性承载关系，能够吸收土路、田埂、机耕道上的冲击。轮距与车桥位置需要兼顾货厢重心：满载时重心应落在轴组承载区附近，牵引点只承担合理的垂直载荷，避免拖拉机后部过载或拖车牵引状态翘头。

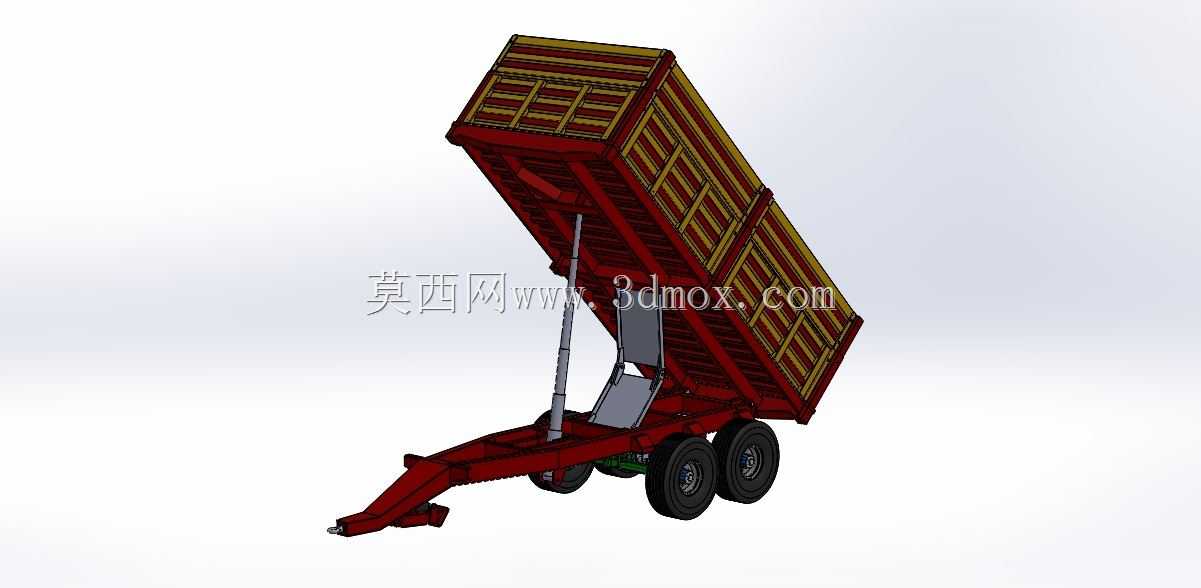

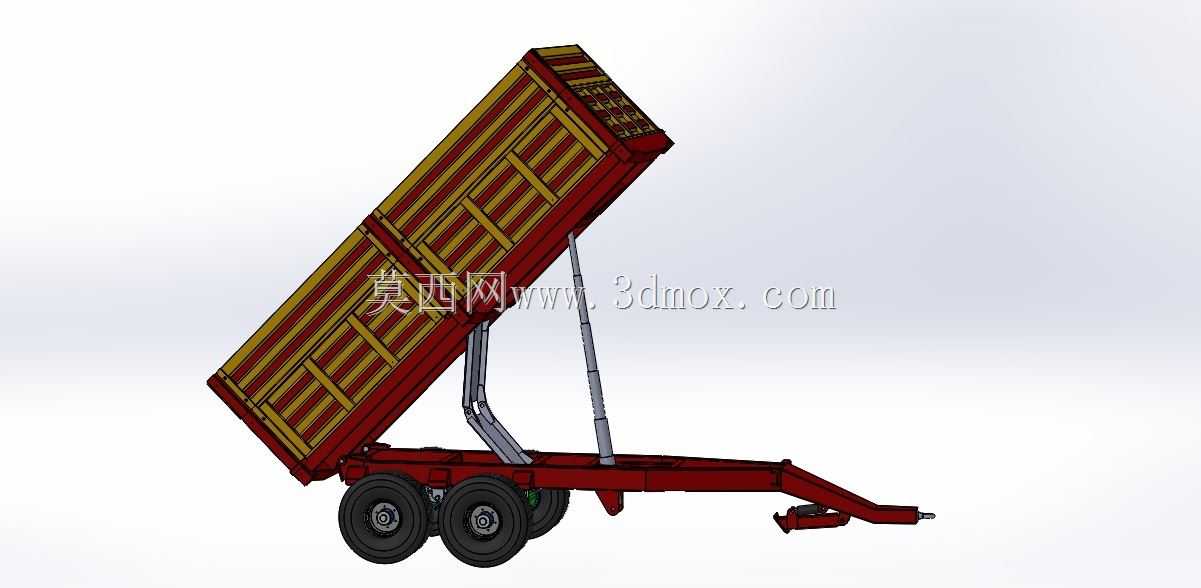

　　液压自卸系统围绕农用拖拉机常见的液压输出条件设计，举升缸布置在车架与货厢底部之间，利用伸缩行程推动货厢前部抬升。设计时需要关注油缸铰点位置、举升初始角和最大翻转角之间的关系：初段举升需要足够力矩克服满载货厢阻力，后段则要保证物料顺畅滑出，同时避免油缸、车架和货厢底架发生干涉。液压管路沿车架内侧布置，可减少田间枝条、石块对管线的刮碰。

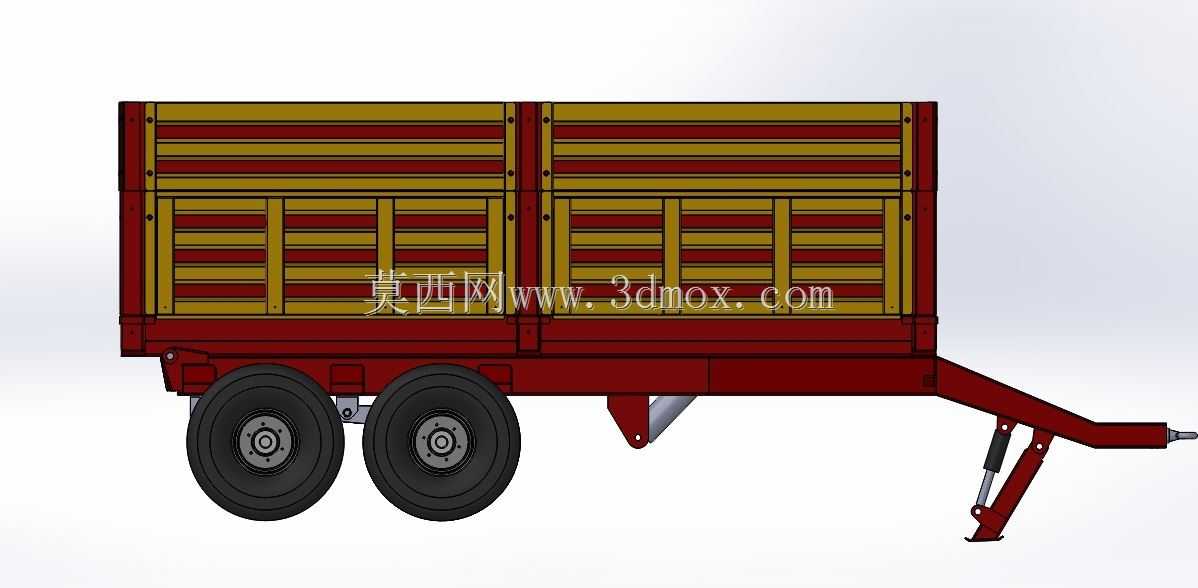

　　在外形与安装边界上，该类拖车的宽度需适应农村道路和田间会车条件，长度则由牵引架、货厢和后轴悬伸共同决定。牵引架长度不能过短，否则转弯时容易与拖拉机后轮发生干涉；也不宜过长，否则会增加整列车回转半径和倒车控制难度。货厢高度要兼顾装载容积与低重心需求，栏板过高会增大侧倾风险，尤其在斜坡卸料或偏载堆放时需要严格限制地面坡度。双轴轮胎外侧、尾灯安装位、支撑腿收起位置以及液压接头空间，都是三维布置阶段需要反复校核的边界。

　　建模过程中可按功能模块拆分：牵引梁与支座作为牵引模块，主梁和横梁组成焊接车架模块，货厢底板、侧栏板、前后板和加强筋组成装载模块，车桥、轮胎、钢板弹簧、轮毂和制动相关件组成行走模块，油缸、铰座、销轴和尾门连接件组成自卸执行模块。这样拆分后，既能检查装配关系，也便于后续根据不同拖拉机马力、轮胎规格或货厢容积进行参数化调整。

　　实际使用中，装载应尽量保持横向均匀，避免物料长期堆积在一侧；卸料时需停放在坚实平整地面，拖拉机与拖车保持直线牵引状态，举升过程中禁止人员站在尾门后方。该结构适用于农业短途运输，也可在园区、牧场、小型工程场地中承担散装物料转运任务，其设计重点不是追求高速行驶，而是在低速、重载、复杂路面条件下实现稳定承载和快速自卸。
