厢式车载移动作业装备集成结构

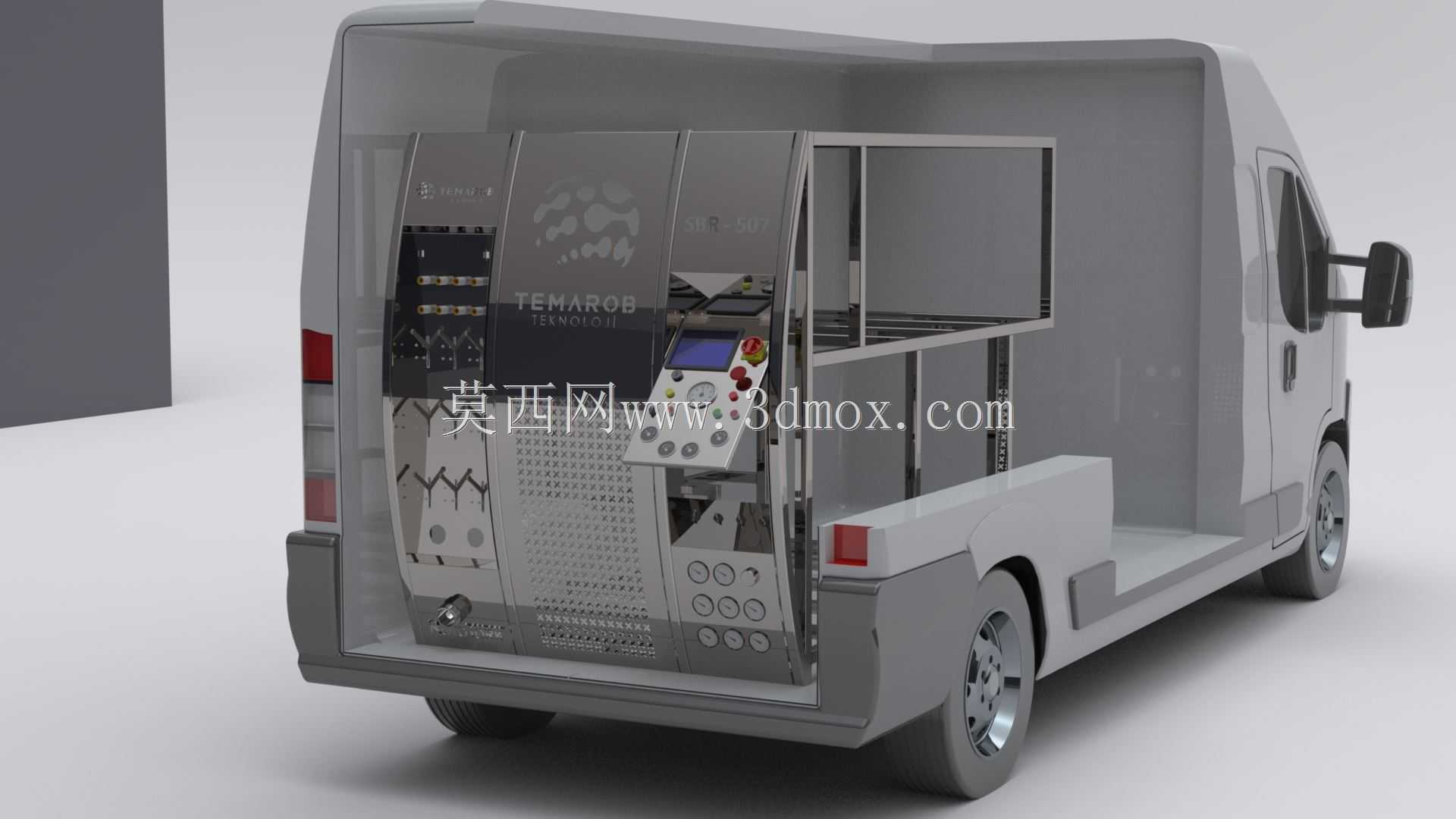

　　该结构围绕轻型厢式货车后舱展开，核心是把固定车间内的控制、供电、布线与承载功能压缩到可移动车体内，适用于现场检修、临时保障、户外调试、园区运维和应急任务。车辆后部保留封闭货厢轮廓，内部不再按普通载货空间处理，而是按设备舱思路进行分区：靠近尾门一侧布置立式控制机柜，机柜面板集中安装操作按钮、显示单元、急停元件、接线端口和散热区域；中部设置框架式承载平台，用于放置工具、检测仪器或待转运部件；侧部与顶部通过杆件、横梁和安装板形成约束，避免车辆加速、制动、转弯时设备产生滑移。

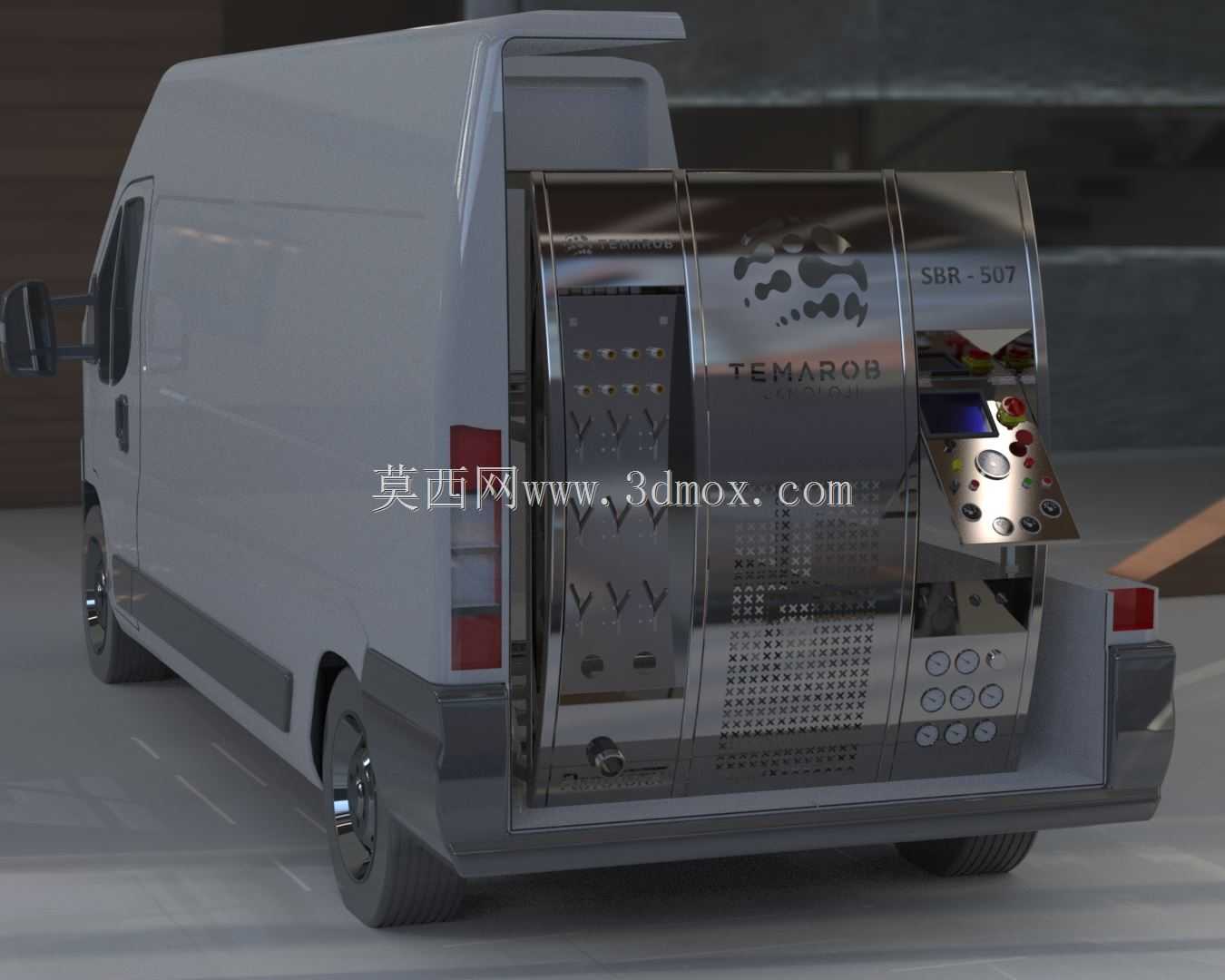

　　从实际使用看，这类车载装备的价值不在于单一零件，而在于系统边界的协调。尾门开启后，操作人员可直接面对机柜操作面，面板高度需要兼顾站立操作和车内有限空间，按钮、旋钮与显示屏不能布置在弯腰或伸手过度的位置。机柜下方预留通风和检修空间，背板处保留走线通道，强弱电线路应沿框架侧边固定，并在弯折处留出维护余量。设备框架与车厢地板、侧壁之间不能只靠摩擦定位，需通过螺栓、压块或预埋安装点形成可靠连接；对于需要频繁拆装的模块，则可采用快拆压板和定位销，保证转运后重复安装位置一致。

　　外形设计上，整车仍维持轻型商用车的通过性与驾驶属性，外廓不额外增加宽大突出物，后门开启范围、尾灯位置、后轮包络和侧门通道都需要保留。车厢内部框架采用矩形管或型材拼合的思路，立柱承担竖向支撑，横梁承担设备重量和侧向惯性载荷，水平搁架则根据承载物重心布置。机柜靠近尾门的布置方式有利于散热和操作，但也意味着后轴载荷增加，设计时应校核满载状态下的轴荷分配，避免设备过度集中在车尾。框架前方留出通行和取放空间，使人员能够从侧部进入舱内，完成线缆连接、抽屉抽拉和模块更换。

　　安装边界方面，车厢内壁不是理想平面，轮罩、侧板加强筋、后门铰链和地板波纹都会影响设备布置。模型中机柜与搁架的轮廓需要避开后轮包络，底部支撑脚应落在地板加强区域；靠近后门的设备不得干涉门扇开启角度，也不能遮挡尾灯维护口。机柜面板向外的操作距离、人员站位深度、线缆最小弯曲半径、通风孔离地间隙都应在三维环境中提前检查。若设备运行时产生热量，后舱需考虑自然通风或强制排风路径，进风与出风不能被货架和工具遮挡；若用于粉尘或雨天场景，尾门打开后的电气元件防护、线缆接头固定和接地连续性也需同步考虑。

　　结构建模时，可把整车舱体作为静态边界，把机柜、机架、搁板、安装板和紧固件分层建立。机柜内部重点表现面板元件排布、壳体折弯、散热孔区和背部走线；外部框架重点表现管材截面、焊接或螺栓连接位置、地脚固定方式以及与车厢的间隙。搁架不宜做成封闭厚重箱体，而应在满足刚度的前提下采用镂空或型材组合，既降低自重，也便于绑扎工具和调整附件位置。对于振动工况，机柜底部可增加减振垫，但减振元件不能替代横向限位，车架、机柜和车厢之间仍需形成明确的传力路径。

　　整体方案体现的是移动作业装备的工程集成逻辑：把操作界面、承载空间、维护通道和车辆边界统一在同一厢体内，使设备到场后能够快速展开工作，转场时又能保持固定、防护和可维护性。
