9U规格19英寸标准金属机架机箱结构设计

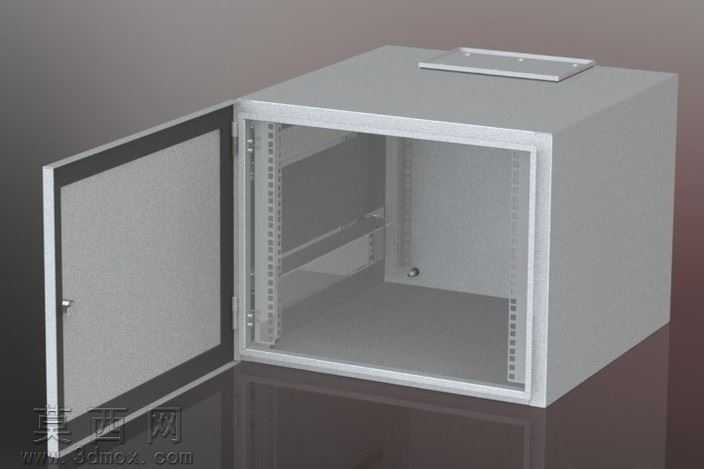

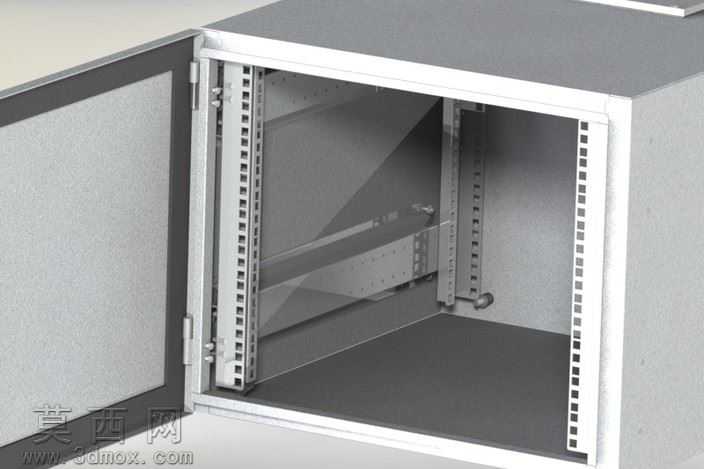

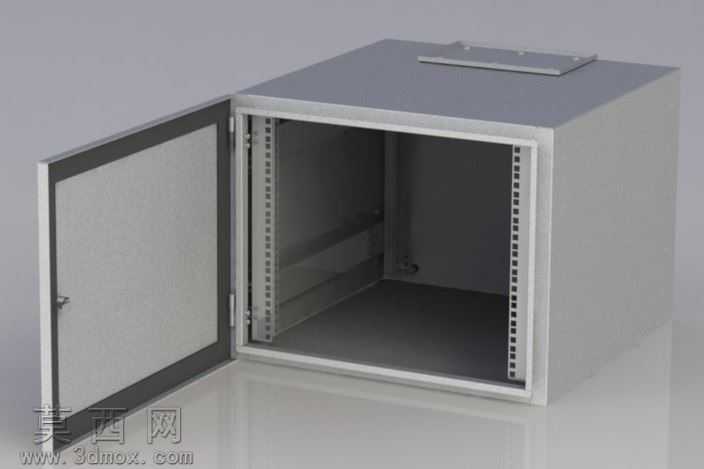

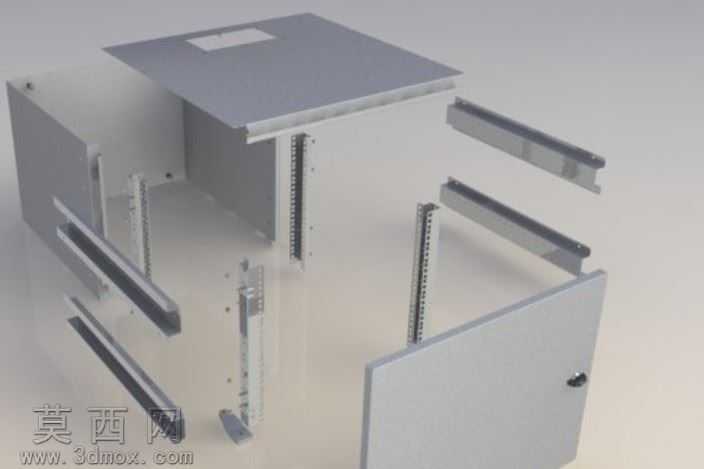

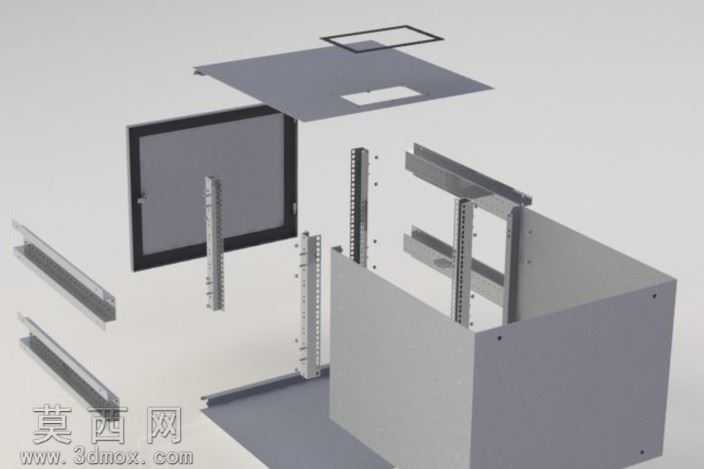

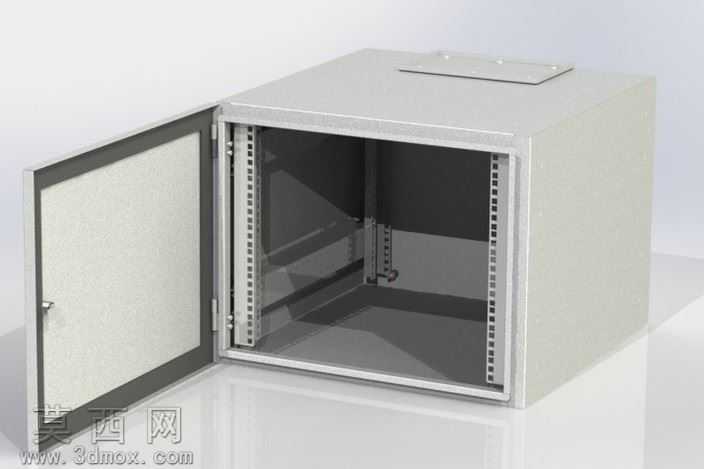

本作品为标准19英寸机架式9U金属机箱的三维设计模型，整体采用钣金工艺思路完成结构建模，适配工业机房、设备机柜的标准安装场景。建模阶段严格遵循19英寸机架安装规范，机箱深度设定为500mm，高度对应9U标准机架单元尺寸，确保可以直接兼容标准机柜的立柱安装孔位，无需额外调整适配结构。模型完整还原了钣金机箱的全部结构细节：主体外壳采用折弯成型的金属板料拼接设计，侧壁预留了安装导轨的固定孔位，内部两侧设置了通长的机架安装立柱，立柱上排布了等间距的方形安装孔与定位孔，可适配不同深度的内置设备安装固定需求。机箱前门采用单开门结构设计，门体与主体通过侧边的隐藏式铰链连接，门体边缘设置了一圈密封缓冲结构，既可以提升机箱的闭合密封性，也能避免门体开合时与主体框架产生硬摩擦磕碰，门体一侧配备了锁止结构，可实现机箱的封闭管理，防止非授权人员随意开启触碰内部设备。机箱顶部设置了可拆卸的盖板结构，盖板通过螺丝与主体框架固定，既可以在设备组装阶段提供顶部操作空间，也能在后期维护时快速拆卸，方便对内部线缆、设备进行调整检修。材质渲染阶段，主体外壳采用哑光浅灰色金属喷塑质感，还原工业机箱常用的表面处理效果，门体内侧采用浅米色的内衬质感，铰链、锁具等五金配件采用金属原色质感，整体渲染效果贴近真实工业机箱的视觉表现，能够直观呈现产品的外观与结构特征。设计过程中充分考虑了钣金加工的工艺可行性，所有折弯边均预留了合理的工艺圆角，避免出现尖锐的加工边角，各个拼接部位的连接孔位都做了对位设计，确保实际生产时可以顺利完成组装，同时兼顾了结构强度与轻量化需求，板料厚度选用合理，既保证机箱整体的结构刚性，不会在安装承重设备时出现变形，也不会因为板料过厚造成整体重量超标、材料浪费的问题。模型内部预留了充足的设备安装空间，可容纳多台标准19英寸机架式设备，内部走线空间也做了合理规划，方便使用者布置电源线、信号线等各类线缆，满足工业场景下的设备集成安装需求。
