电梯轿厢悬挂承重安装板结构

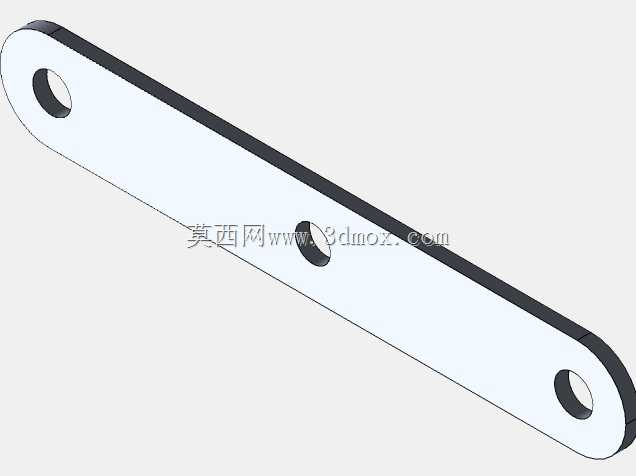

　　该结构件面向电梯曳引悬挂系统的安装承载场景，核心作用是作为悬挂组件与轿厢架之间的过渡连接基体，承担曳引钢丝绳传递的轿厢自重、额定载荷以及启停过程中的动载荷，同时为悬挂端的定位、防松、限位提供稳定的安装基准。从现场装配逻辑来看，这类板件通常布置在轿厢架上梁的对应安装位，板面需要同时匹配悬挂组件的中心定位孔、周边紧固孔以及轿厢架主梁的贴合面，因此建模时优先保证孔位相对位置、板厚方向的贴合平面度和中心承载区的刚度。

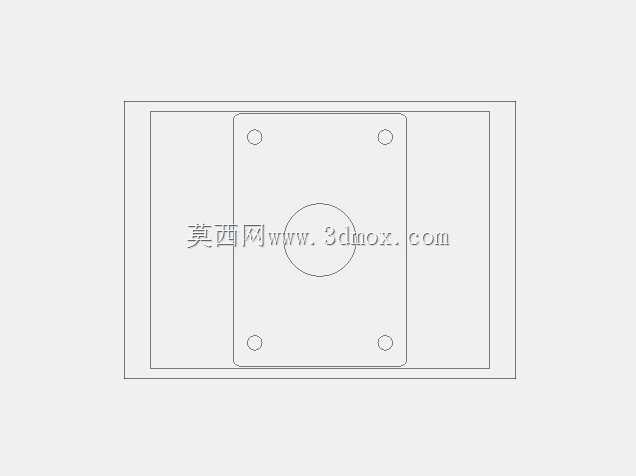

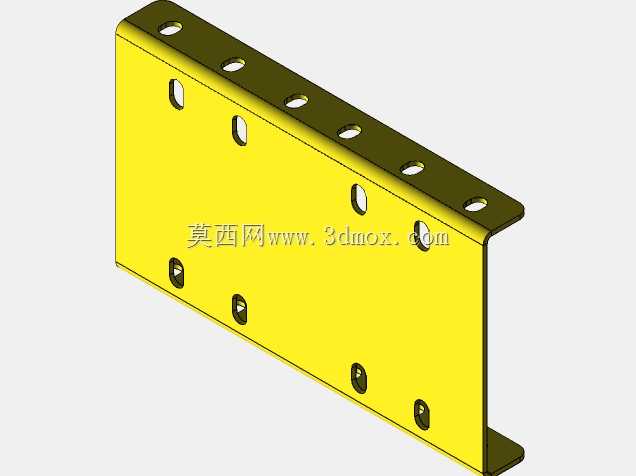

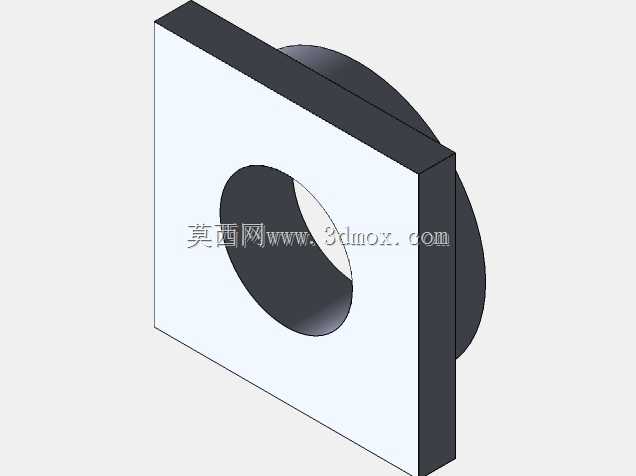

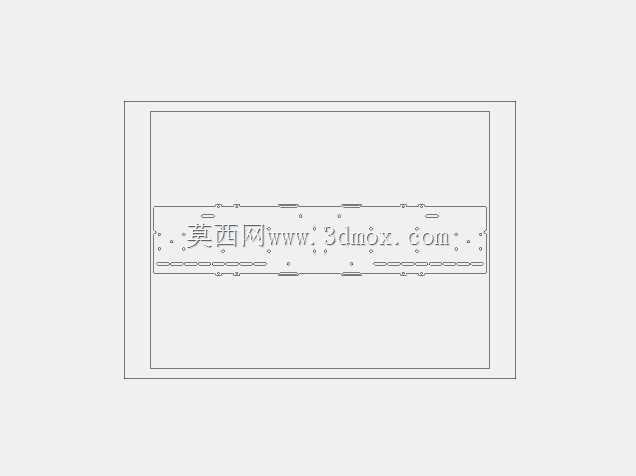

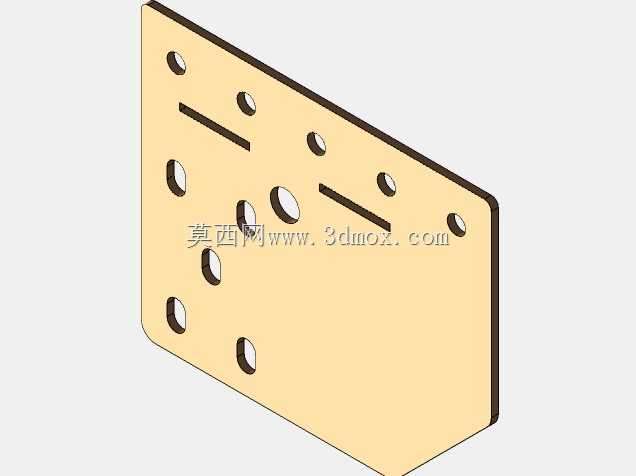

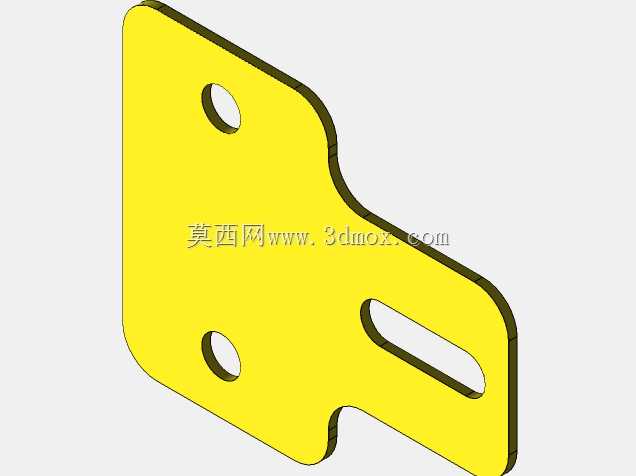

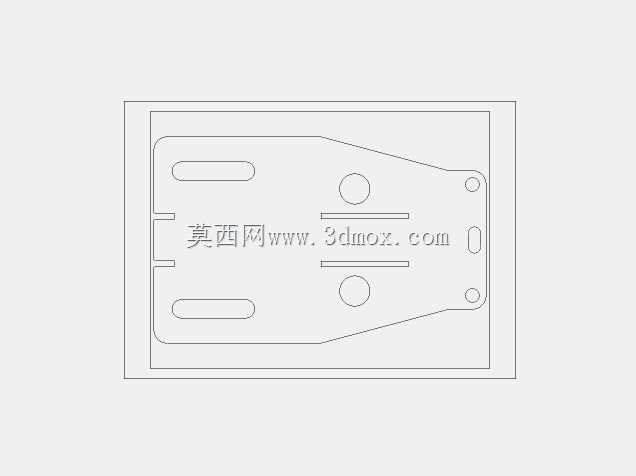

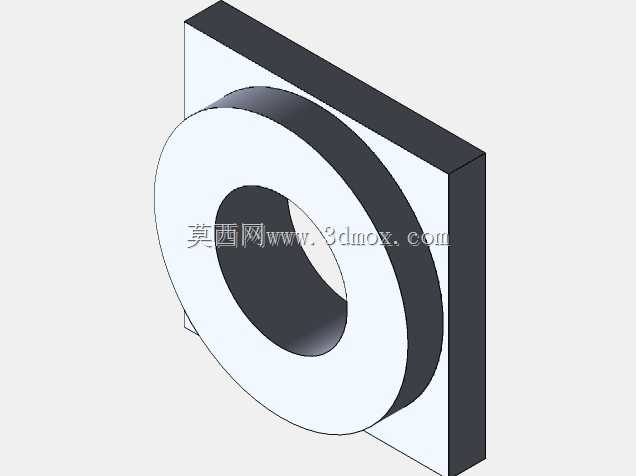

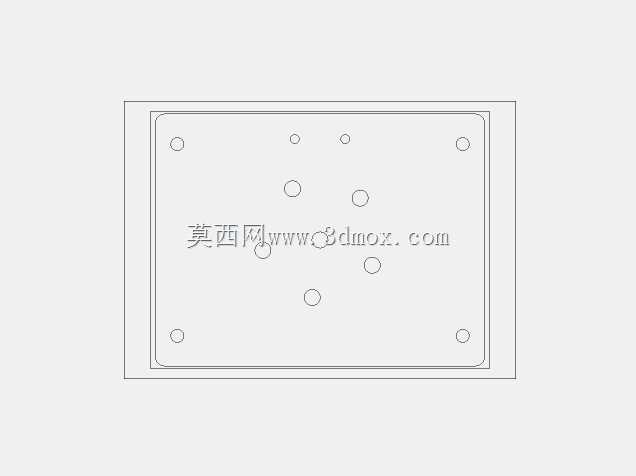

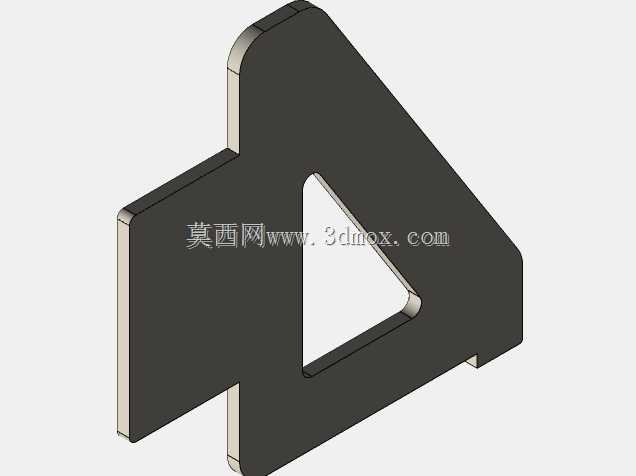

　　板件外形采用矩形平板布局，中心设置大直径圆形区域，用于容纳悬挂连接件、绳头组合或相关承载部件的通过与定位；四角分布通孔，用于穿装高强度紧固件，将板件锁紧在下方支撑结构上。孔位布置尽量靠近承载传递路径，避免偏心受力造成局部弯矩；中心圆孔与四角孔之间保留足够的实体材料宽度，使载荷能够从中心悬挂点均匀扩散到四边连接点，再传递至轿厢架主梁。

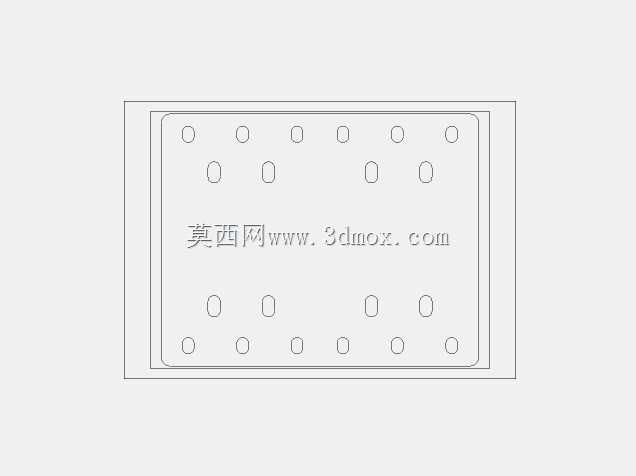

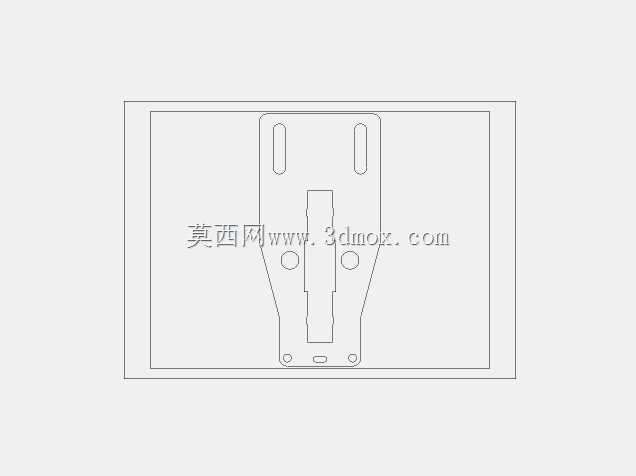

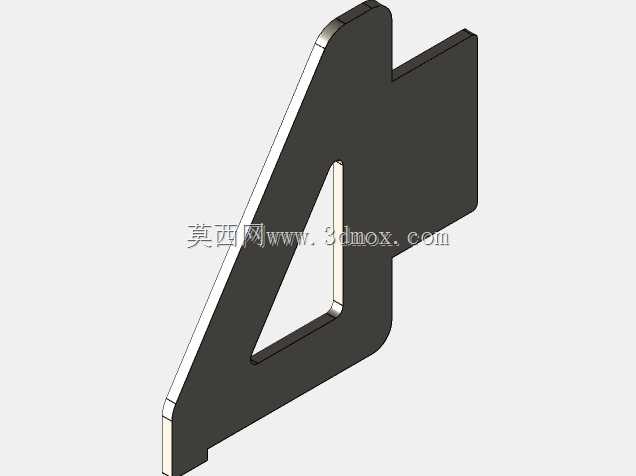

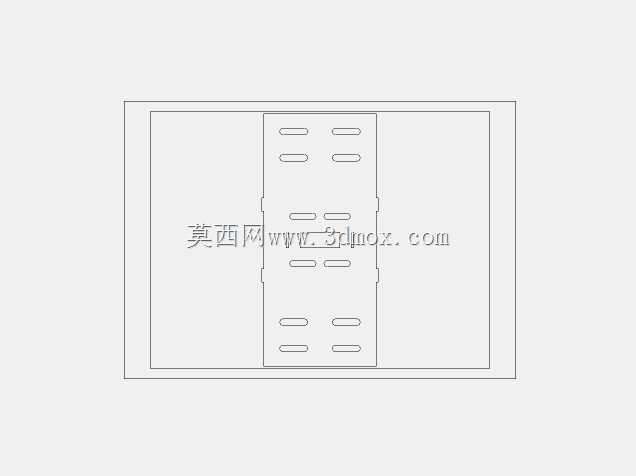

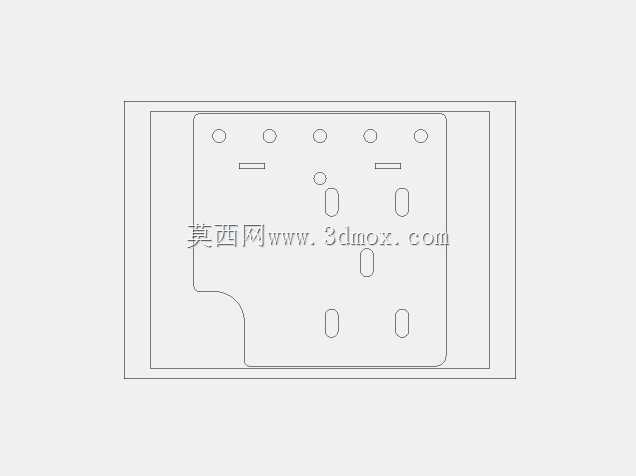

　　设计过程中，板面并非单纯按平面轮廓拉伸处理，而是结合安装边界考虑多层贴合关系。外侧矩形轮廓对应轿厢架上梁或辅助支撑板的覆盖范围，内侧矩形线框可表示贴合区域、加强边界或相邻垫板的投影位置。工程建模时，需要区分安装接触面、避让空间和紧固件操作空间：中心圆孔周边要保证悬挂部件在摆动、补偿或装配偏差条件下不发生干涉；四角孔周围要留出扳手或套筒操作空间，避免后期现场安装时无法达到规定预紧力矩。

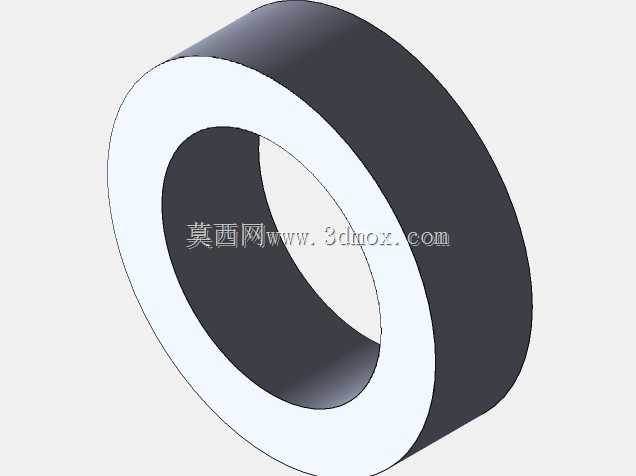

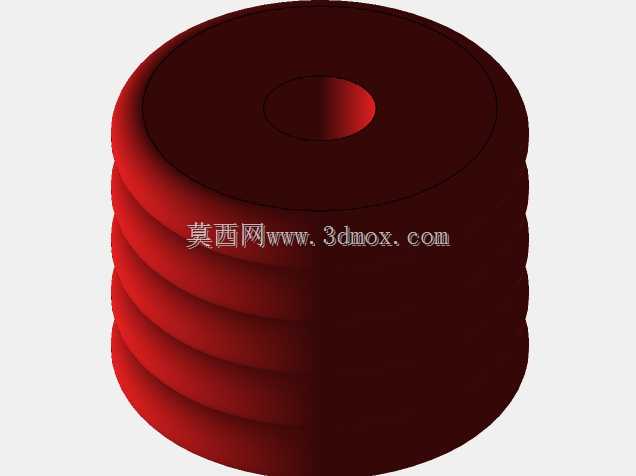

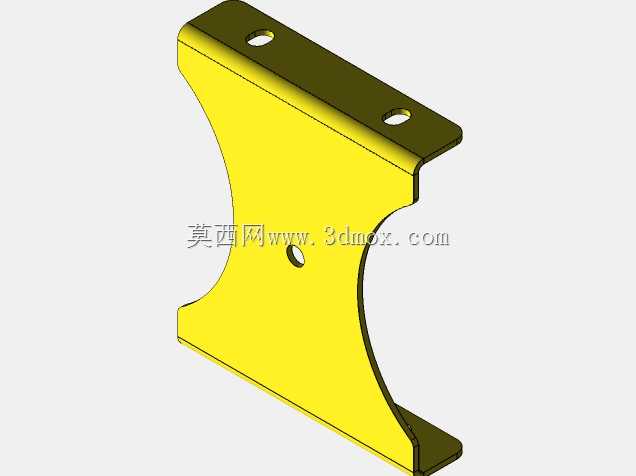

　　从受力角度看，该板属于典型的受拉压与弯曲复合作用的承载板。悬挂载荷作用于中心区域，四角紧固点提供约束，板件在载荷传递中会产生一定弯曲趋势，因此板厚选择、孔边距和中心孔直径需要协调。孔边距过小会削弱截面并带来应力集中，中心孔过大则会减少有效承载面积；若中心孔仅作通过用途，可在孔周增加加强圈、垫板或折弯边来提高局部刚度。模型中保留的轮廓线和孔位特征，有利于在后续细化设计时直接生成工程图、核对开孔位置，并进行板厚校核。

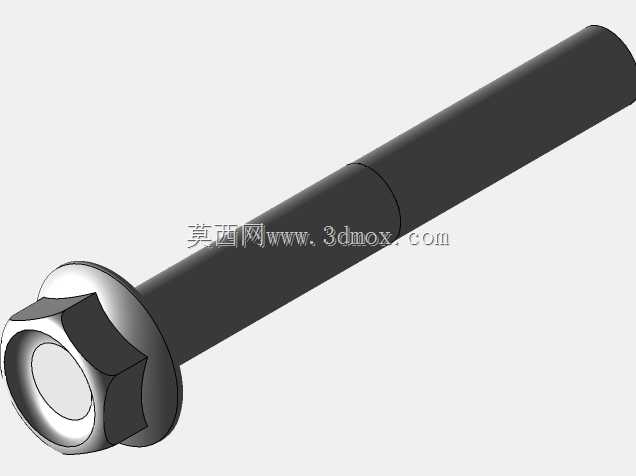

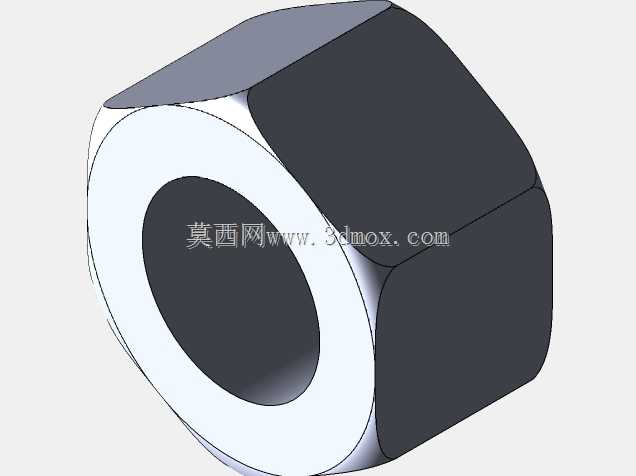

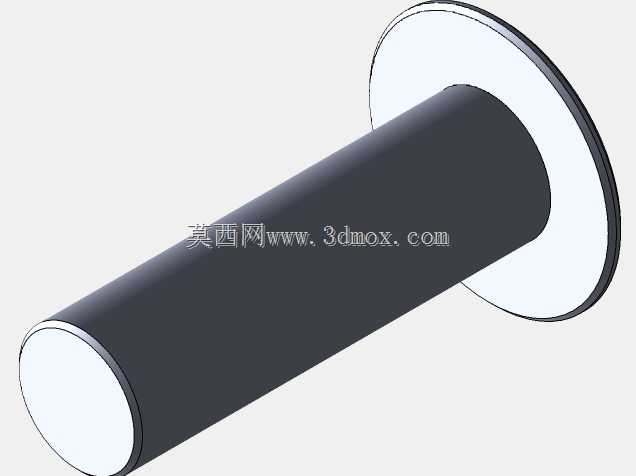

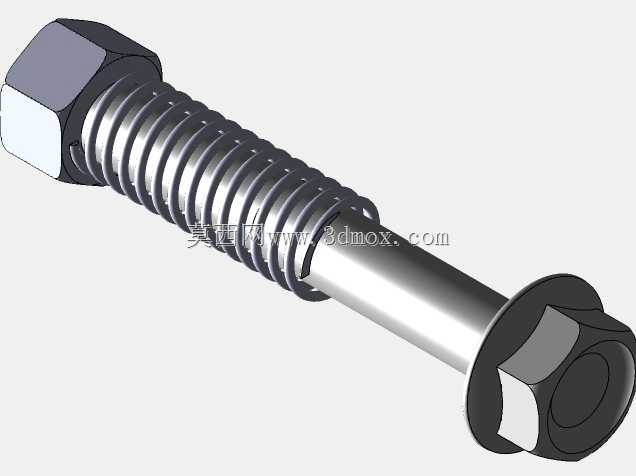

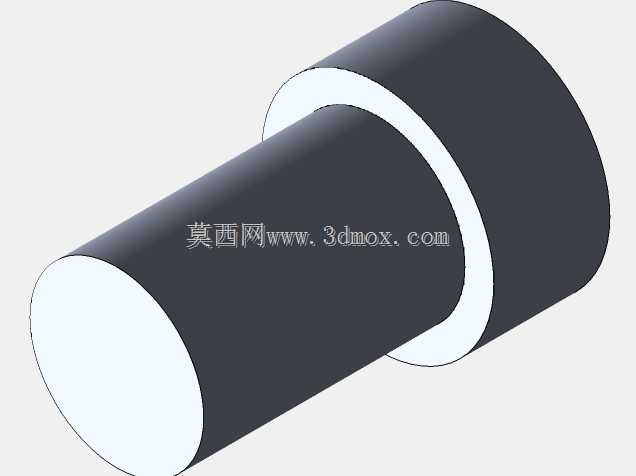

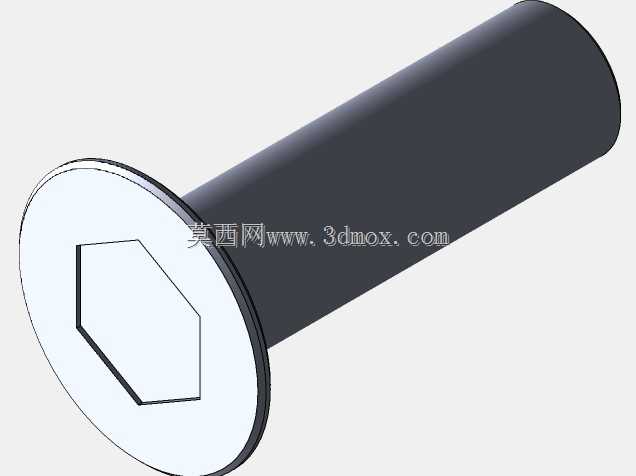

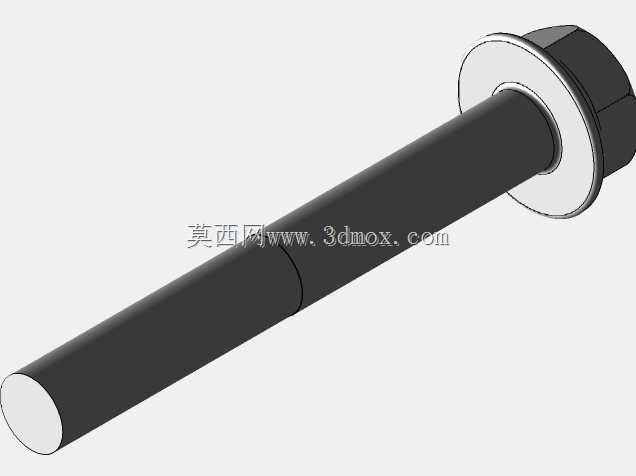

　　安装边界方面，板件下表面应与支撑梁或垫板保持充分贴合，不允许通过紧固件强行拉合存在明显间隙的结合面。四角紧固件的规格、预紧顺序和防松方式需要与整体悬挂系统匹配，装配时宜采用对角顺序逐步紧固，使板件受力均匀，防止单侧压紧导致中心悬挂点偏移。中心圆孔轴线应与悬挂受力方向保持一致，避免绳头组合或连接件在孔边产生附加剪切和摩擦。

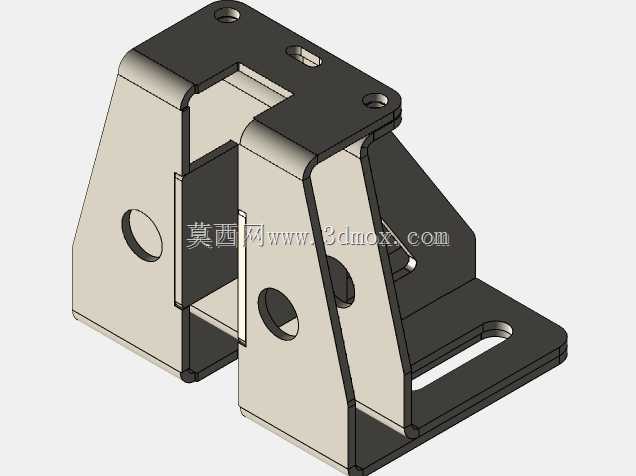

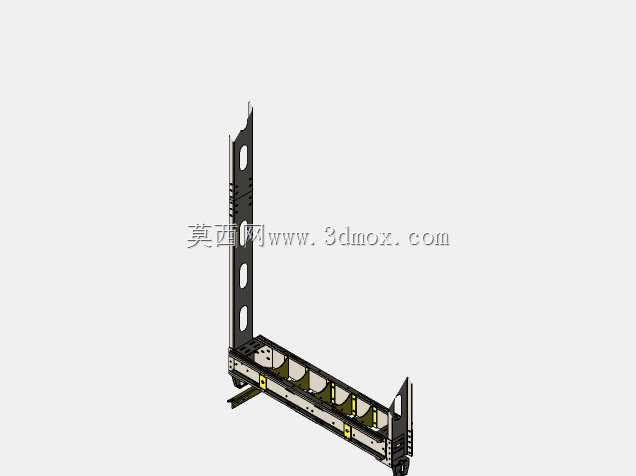

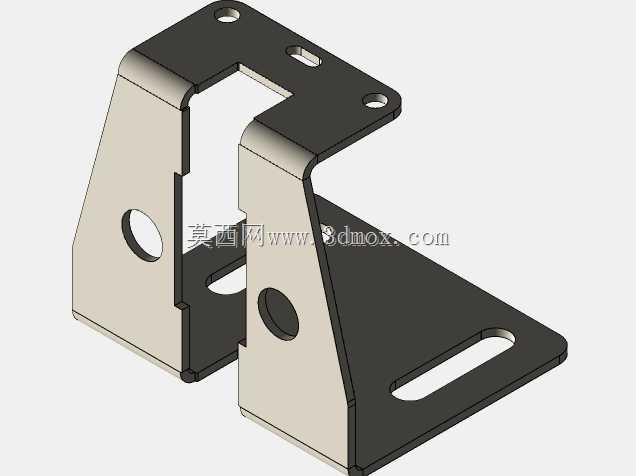

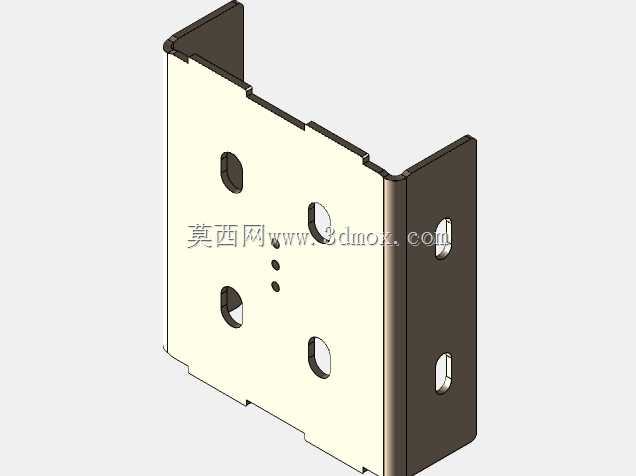

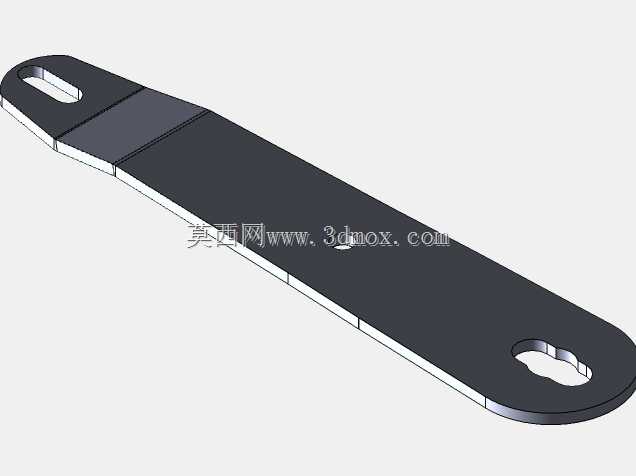

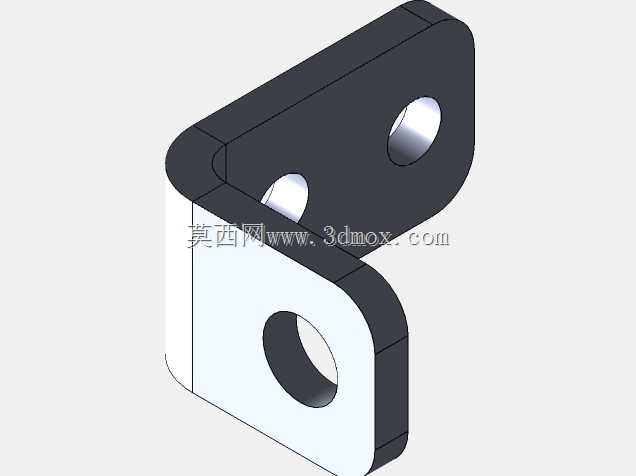

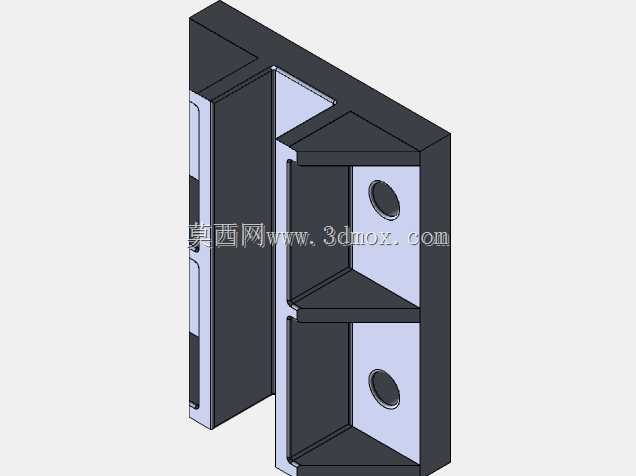

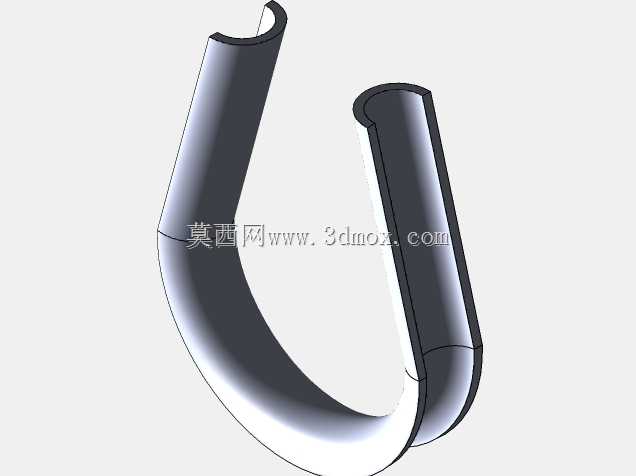

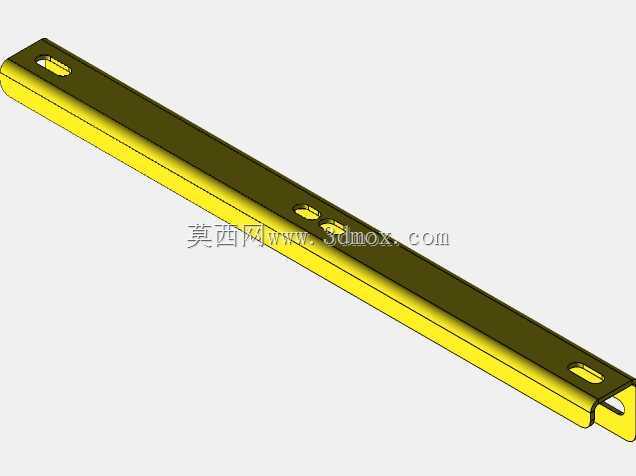

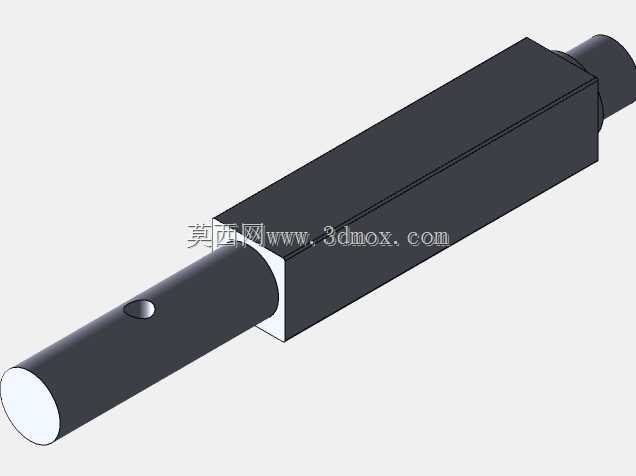

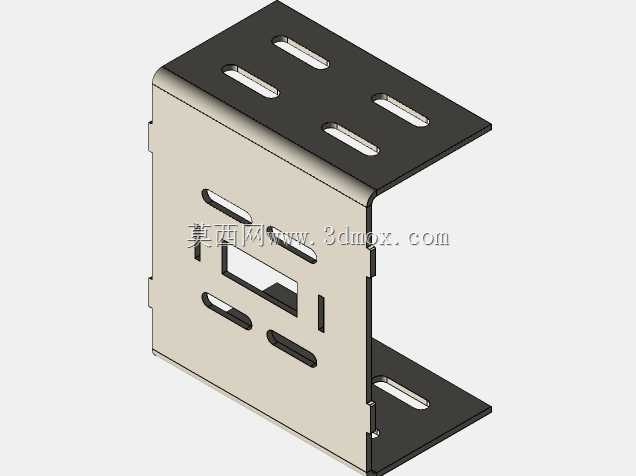

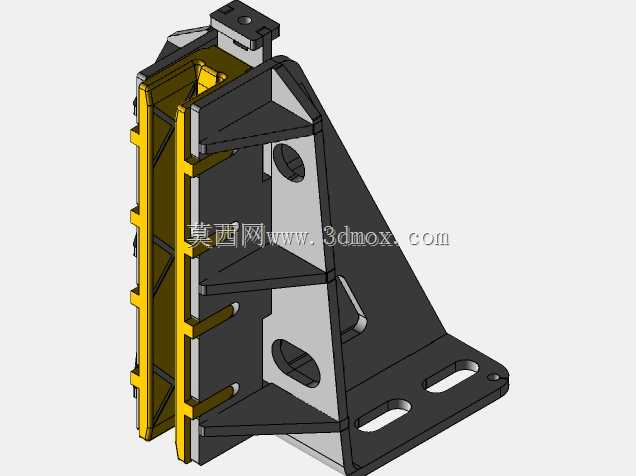

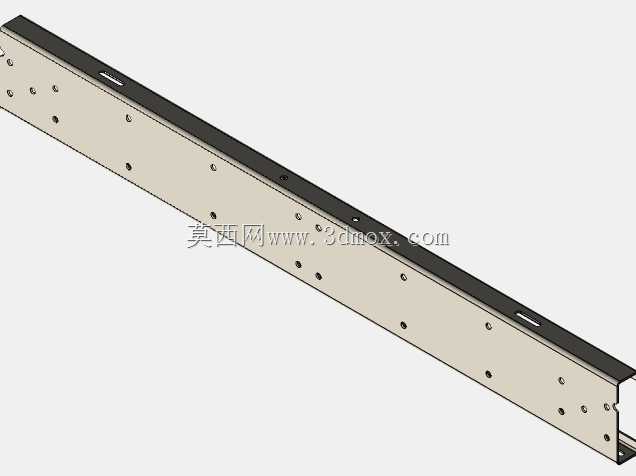

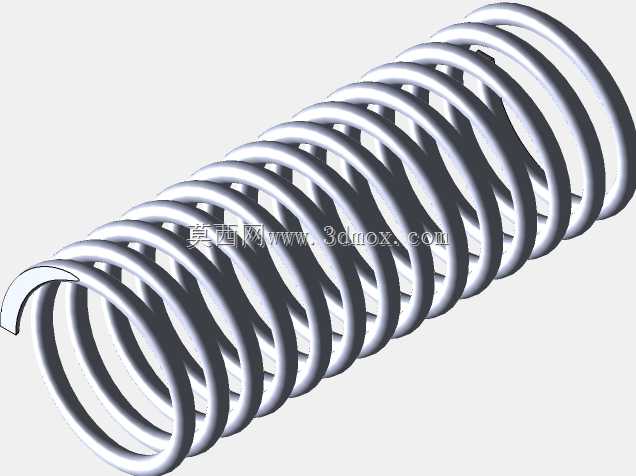

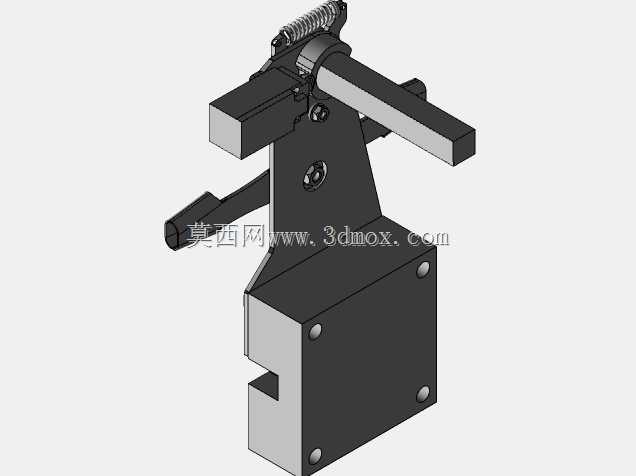

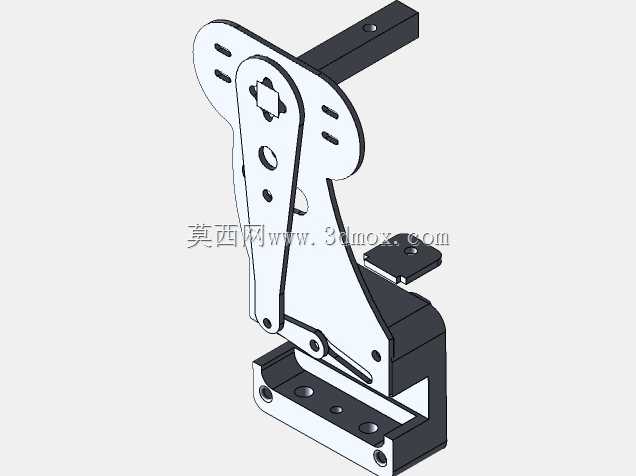

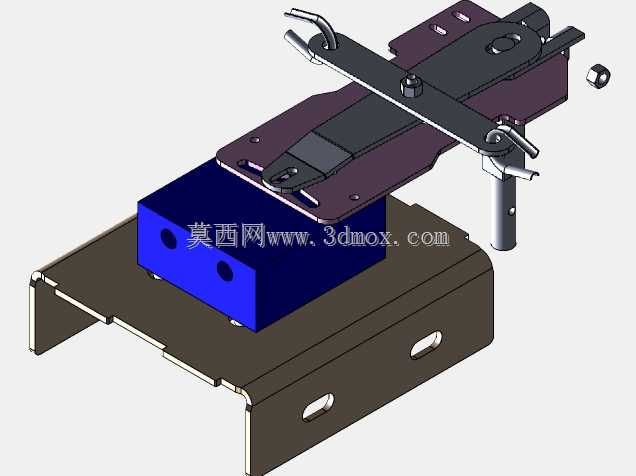

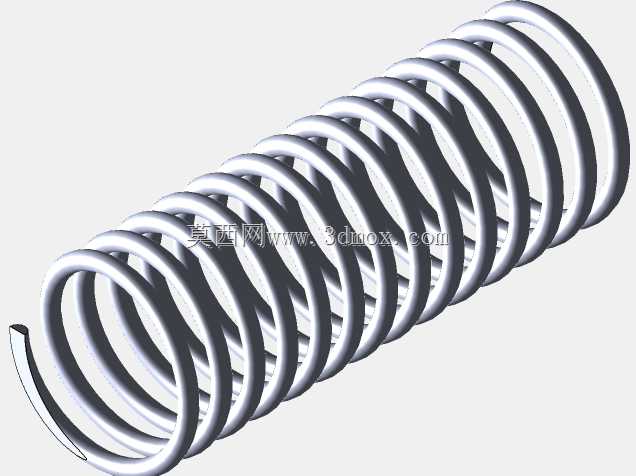

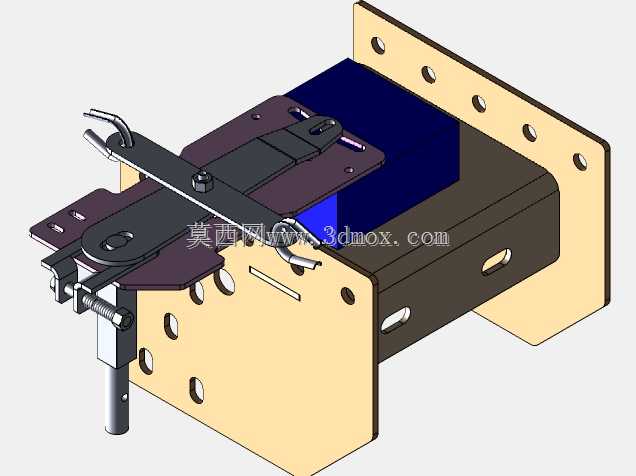

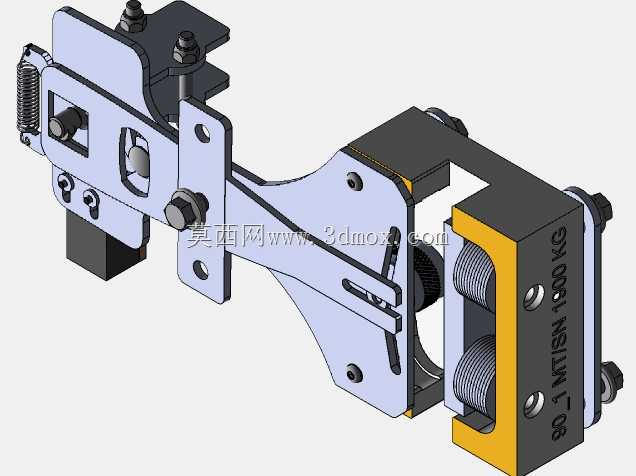

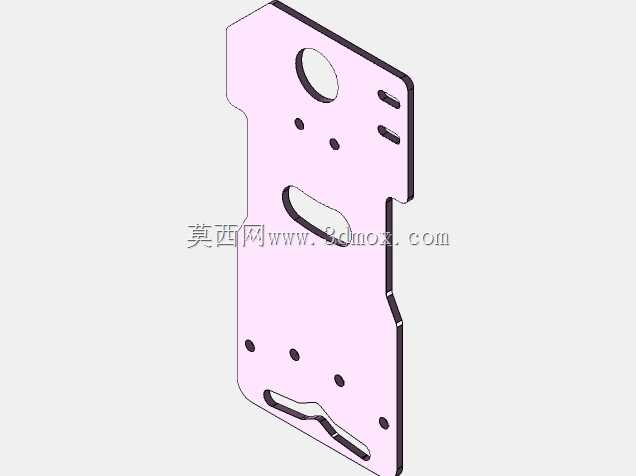

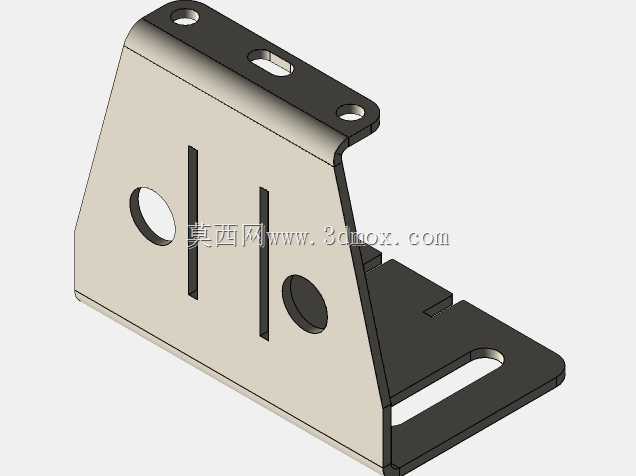

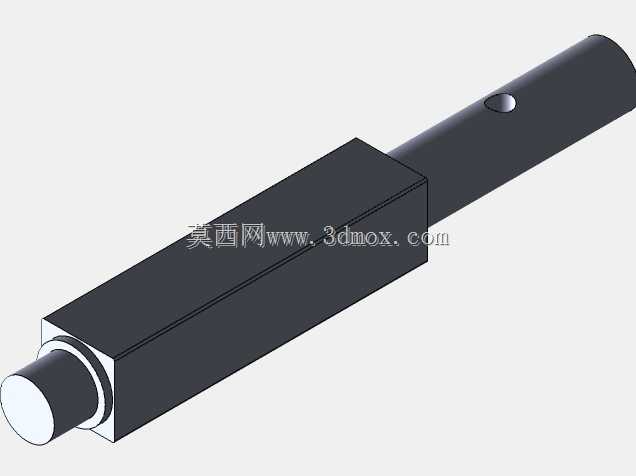

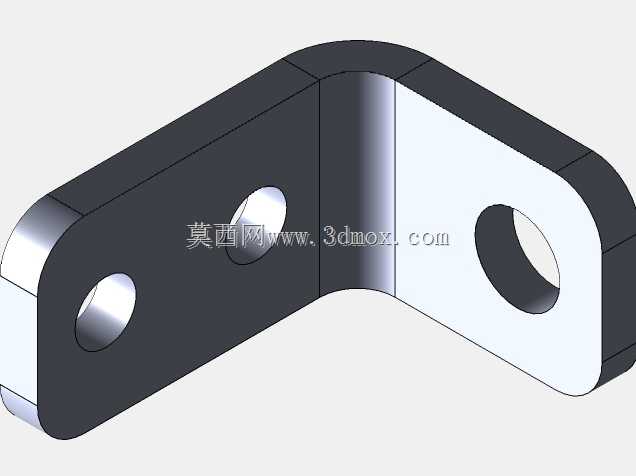

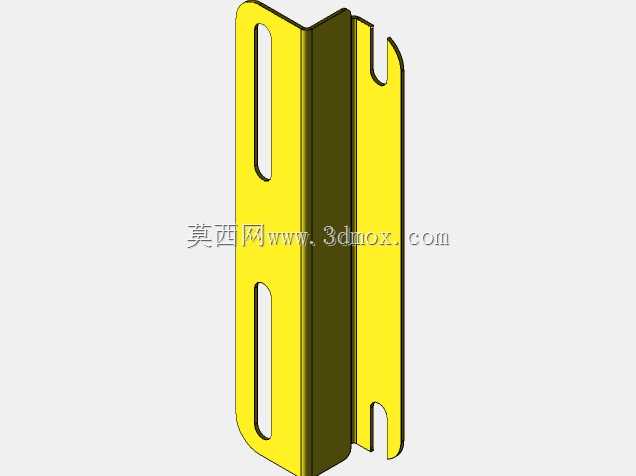

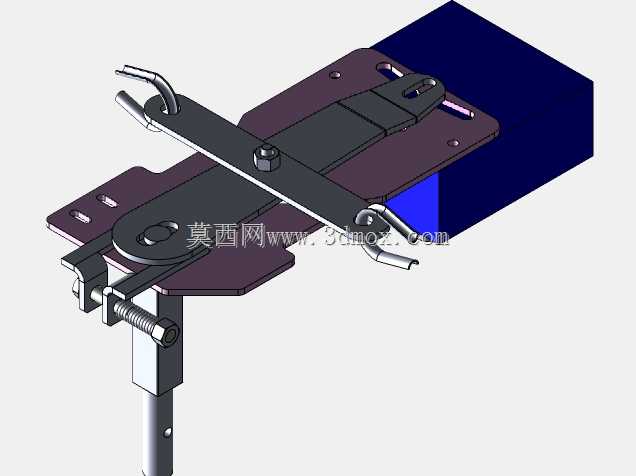

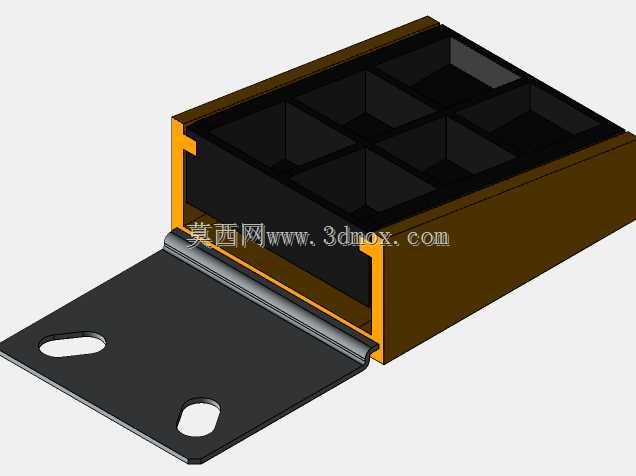

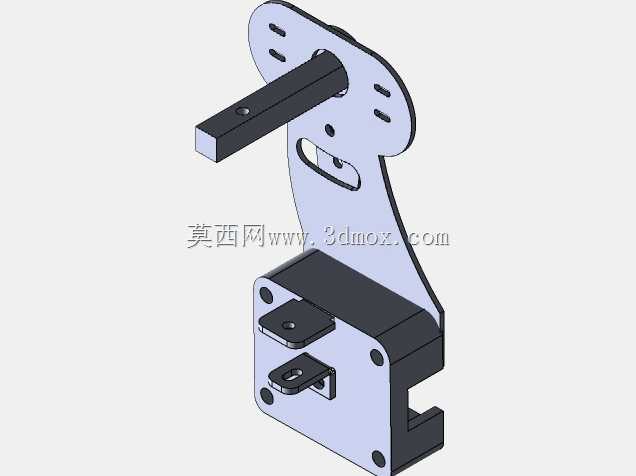

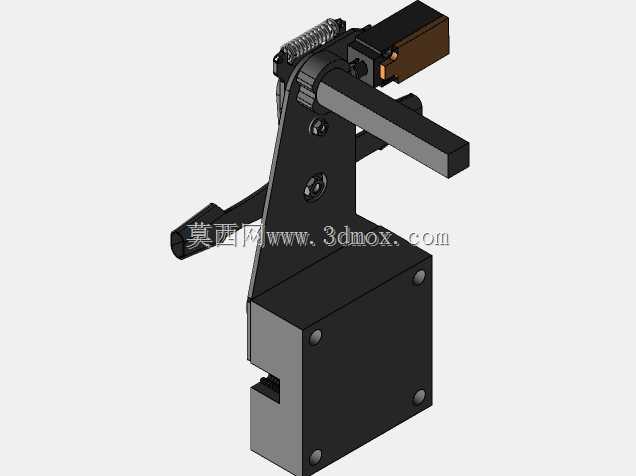

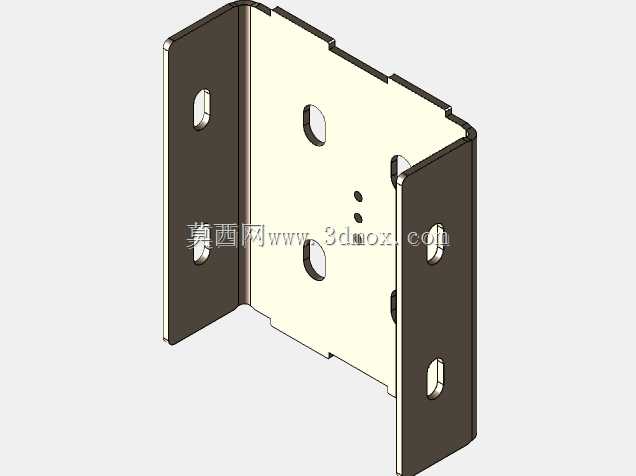

　　在电梯整机布置中，这类悬挂板虽然外形简单，但直接关系到轿厢承载的可靠性。结构设计人员在三维环境中通常会把它与轿厢架上梁、绳头弹簧、紧固件、导向部件进行装配校验，重点检查运动极限位置、维修拆装空间以及相邻构件的干涉情况。板件轮廓方正、特征清晰，便于在不同载重规格下通过调整板厚、孔径、孔距和材料等级形成系列化设计，也方便在钣金切割、钻孔、去毛刺和表面防腐处理环节直接复用加工数据。

　　实际建模时，应优先建立基准面和中心轴线，再以中心圆孔为定位核心向四角孔建立对称约束，保证后续修改孔径或外形尺寸时，整套孔位能够同步更新。对于需要焊接或配作的部位，可在三维模型中保留贴合面和加工余量说明，使设计意图从概念装配一直延伸到加工与现场安装，减少因孔位偏差、贴合不良或维修空间不足带来的返工风险。
