热塑性塑料灭火器触发执行器结构设计

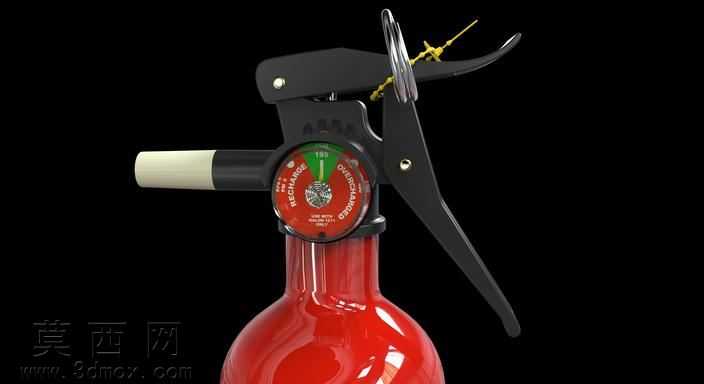

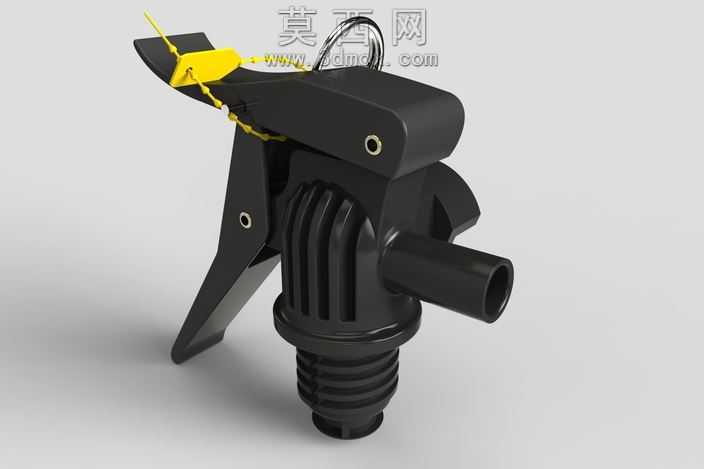

本作品为灭火器配套的触发执行器三维建模设计，整体采用热塑性塑料作为核心应用材质，建模阶段围绕产品的实际功能逻辑展开结构搭建，首先完成主体基座的轮廓构建，基座下部设置标准螺纹接口，用于和灭火器罐体的输出端密封连接，螺纹段的牙距、牙型均参照民用消防配件的通用尺寸规范设计，保证装配适配性。中部的握持区域做了竖向防滑筋条建模，筋条的弧度、凸起高度贴合人体工学，既提升按压操作时的摩擦力，也优化了握持的受力分布，避免操作打滑。上部的扳机触发结构采用铰接式设计，通过两处定位销孔实现扳机与基座的转动连接，销孔的同轴度、配合间隙在建模时做了精准参数设定，保证扳机转动顺畅无卡滞，同时设置了保险销的穿装孔位，搭配黄色塑料保险封条与金属拉环的细节建模，还原产品的安全锁定结构，保险结构的尺寸设计满足误触防护的要求，非使用状态下可完全锁止扳机的转动行程。渲染阶段针对热塑性塑料的材质特性做了参数调试，主体黑色塑料部分调整了哑光粗糙度参数，还原工程塑料的细腻磨砂质感，黄色保险封条部分调高了色彩饱和度与轻微反光度，金属拉环部分添加了金属拉丝纹理与环境反射效果，让不同材质的视觉区分度清晰。整体建模严格遵循产品的功能优先级，所有结构均服务于灭火器的触发释放功能，未添加冗余的装饰性结构，同时省略了原产品附带的新闻充电指示灯等非核心部件，聚焦执行器本身的机械结构还原，各部件的连接关系、运动行程都做了符合实际生产装配的参数校验，可直接用于产品结构验证、注塑模具开发参考以及消防配件的教学演示使用。
