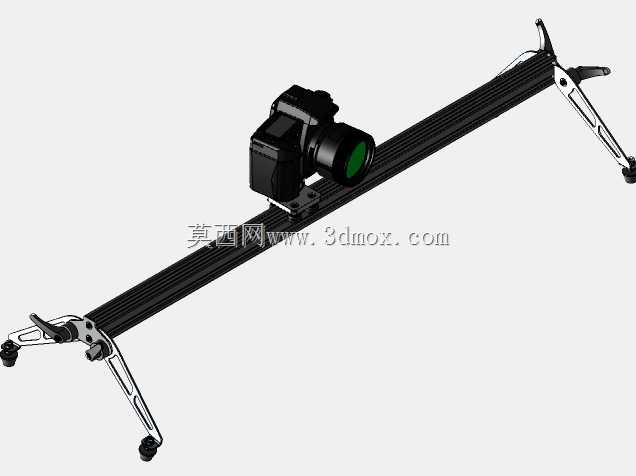

摄影滑轨V型导向锁紧滑块结构

　　该滑块主要服务于影视拍摄、产品静物摄影、微距录制和小型运动镜头搭建场景，安装在直线导轨或自制滑轨上，用来承载相机、云台、监视器支架等负载。实际拍摄中，机位需要沿固定轨迹做低速、平稳、无顿挫的位移，滑块的导向精度、锁紧可靠性和装配间隙会直接反映到画面上；若滑动过程中出现卡顿、偏摆或锁止后回退，推轨镜头就容易产生抖动，因此这类零件虽然体积不大，却属于滑轨系统中决定运动质量的关键连接件。

　　结构上采用V槽导向思路，滑块本体开设与导轨截面相匹配的V形接触区域，使载荷通过斜面约束传递。相比单平面贴合，V形槽能够同时限制侧向位移和垂向跳动，导轨在槽内具有自定心倾向，装配时对平行度误差有一定补偿能力。接触面在滑动方向上保持连续，运动阻力主要来自槽面与导轨之间的摩擦，配合适当的表面处理或润滑后，可以获得比较线性的推拉手感。对于摄影滑轨而言，这种导向方式便于在轻载条件下实现顺滑移动，也方便使用者根据轨道长度进行拼接和调整。

　　滑块的功能不只是被动滑行，还需要兼顾锁紧与附件扩展。模型在本体上预留了安装孔位和连接界面，可与快装板、云台底座、限位块或侧向支撑件配合。拍摄过程中，当机位需要停留在某一构图位置时，锁紧结构能够把滑块固定在导轨上，避免相机因重心偏移产生缓慢滑移；进行推移拍摄时，又可解除锁止，让操作者通过手推、连杆或同步带带动滑块匀速运动。孔位布置需要考虑螺栓头部沉放、扳手操作空间以及与标准摄影器材螺纹接口的兼容，否则外观完整但实际装配会发生干涉。

　　从设计思路看，这类滑块应优先保证受力路径短、刚性集中、质量分布合理。相机载荷通常作用在滑块上方，重心高于导轨接触面，推移时会形成轻微倾覆力矩；V槽两侧接触区需要有足够的跨度来抵抗这种力矩，槽边不能过薄，安装面也应保持平整。本体外形可在非受力区域做减重处理，但承载面、锁紧孔周围和V槽斜面应保留足够壁厚。若采用金属切削或板材加工，边角需设置倒角，既减少装配划伤，也避免应力集中；若用于3D打印或小批量试制，则应关注层纹方向对槽面耐磨性能的影响。

　　外形尺寸方面，滑块宽度应覆盖导轨并留出侧向安装余量，长度则要在稳定支撑和运动灵活性之间取得平衡。滑块过短会导致相机安装后俯仰约束不足，容易在停止时出现微小摆动；滑块过长虽然提高抗倾覆能力，但会增加摩擦阻力，并在轨道端部占用更多行程。V槽角度、槽深和开口宽度需要围绕所选导轨截面确定，槽底不宜与导轨发生尖点接触，理想状态是两侧斜面均匀贴合，同时保留微小的容尘和润滑空间。安装边界上，上方连接面的孔距应匹配常见快装组件，底部不得与轨道支架、端部限位件碰撞，侧向锁紧螺钉的操作方向应避开相机底板和线缆。

　　在三维建模时，应把V槽斜面、安装孔、沉孔、锁紧螺纹区域和外部倒角作为重点特征处理。导向面需要给出明确的配合尺寸，不能只依靠外观造型表达；孔位之间应保持同轴或位置度关系，便于后续工程图输出和加工校验。对于运动仿真，可检查滑块沿导轨移动时是否与支架、限位螺栓、相机底板发生干涉，尤其要关注锁紧手柄旋转空间和快装板拆装路径。通过这些细节处理，滑块能够在轻载摄影导向系统中实现平稳滑行、可靠停驻和重复装拆，满足轨道镜头对稳定运动的基本要求。
