工业设备急停控制按钮盒防护操作单元

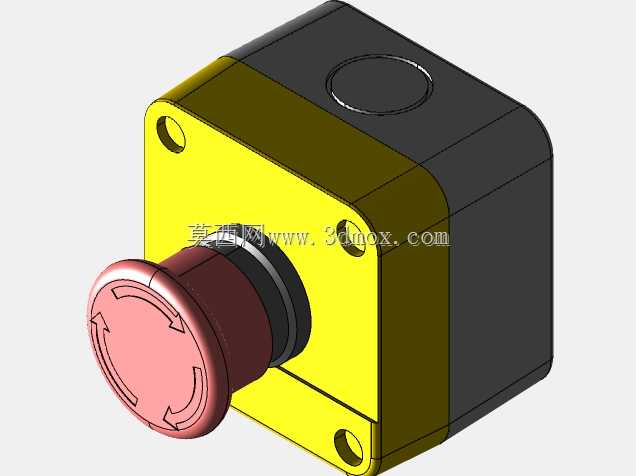

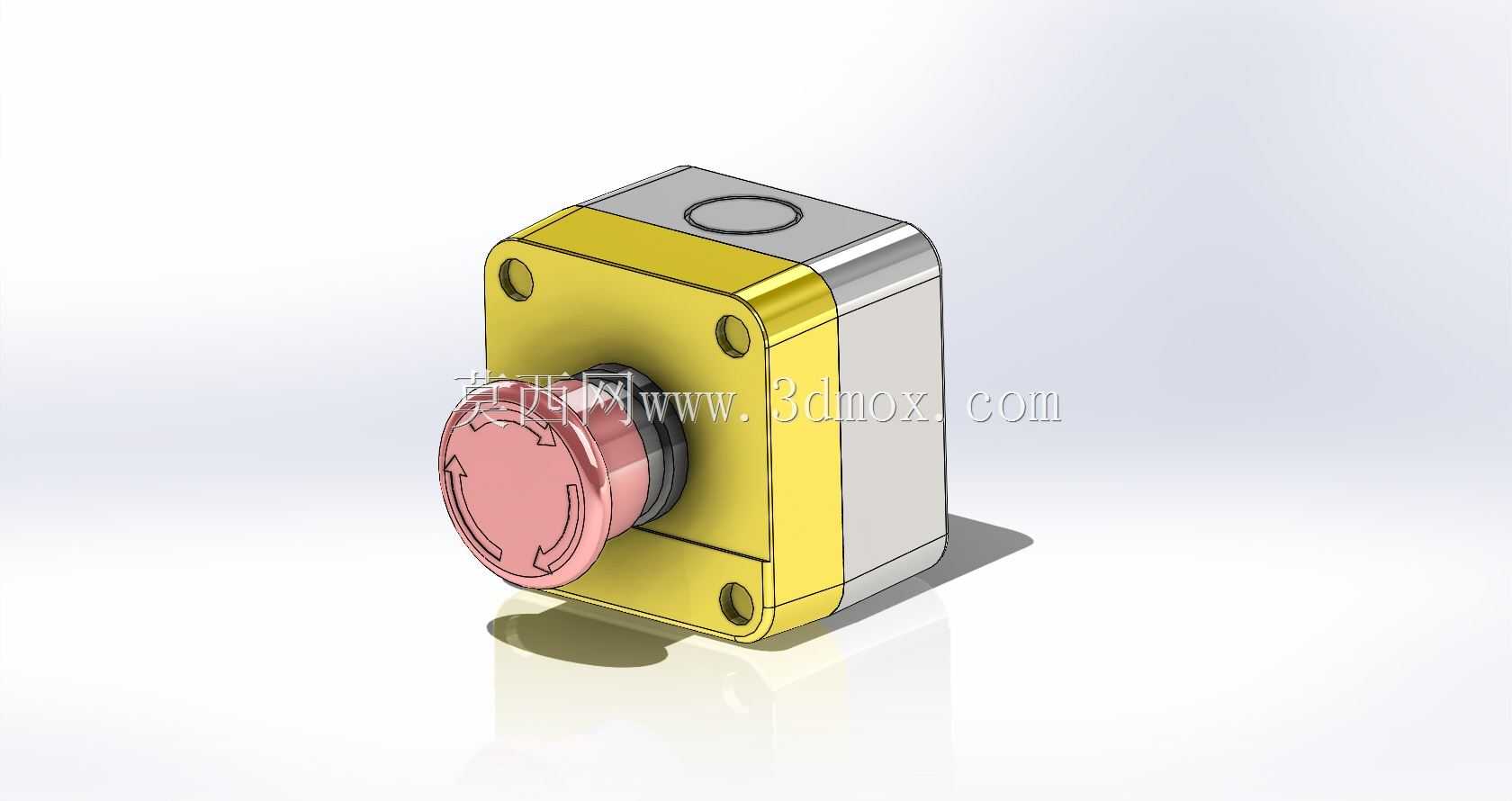

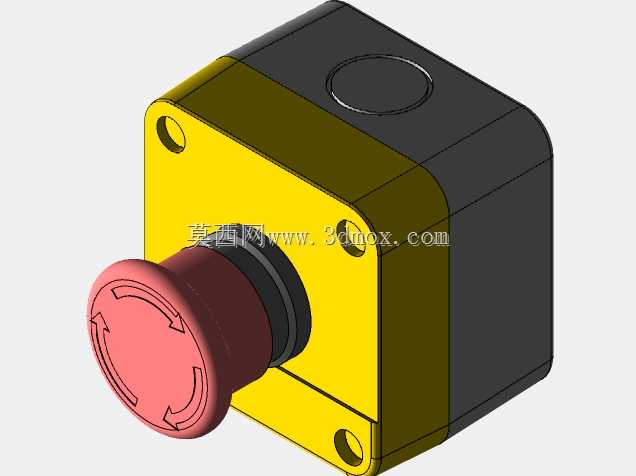

　　这套急停操作单元的三维结构，围绕产线现场最基础的安全停机需求搭建，整体采用方正盒体加前置蘑菇头按钮的布局，壳体做了分色分区处理，正面安装板为醒目的黄色，侧部与后盖为浅灰金属质感，顶部预留圆形开孔，可扩展状态指示或者复位附件，前端红色蘑菇头按压面带有旋转复位箭头标识，完全贴合现场操作人员的识别与操作习惯。

　　从实际使用场景来看，这类急停按钮盒大量部署在自动化装配线、输送分拣线、包装机组、小型加工专机、物流分拣工位以及各类需要人工就近干预停机的设备周边，部分独立安装的按钮盒会固定在设备护栏、工位支架、操作立柱或者设备外壳侧方，当现场出现卡料、人员误入危险区域、设备运行异响或者工艺异常时，操作人员无需走到主控柜位置，就近拍下蘑菇头即可切断设备运行回路，让运动机构快速停止，规避机械夹伤、输送带拖拽、刀具误动作这类安全风险。和普通面板安装按钮不同，这套自带封闭壳体的单元不需要额外开孔嵌入电控柜，可独立壁挂或者支架固定，布线从盒体内部走，外侧没有裸露接线端子，在多粉尘、有少量飞溅的车间环境里能更好保护内部触点模块。

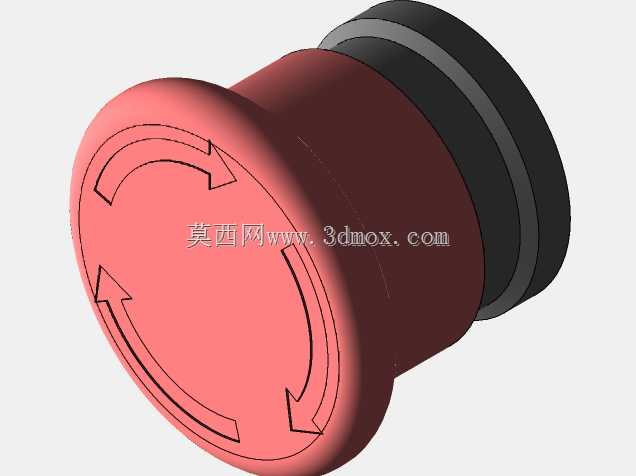

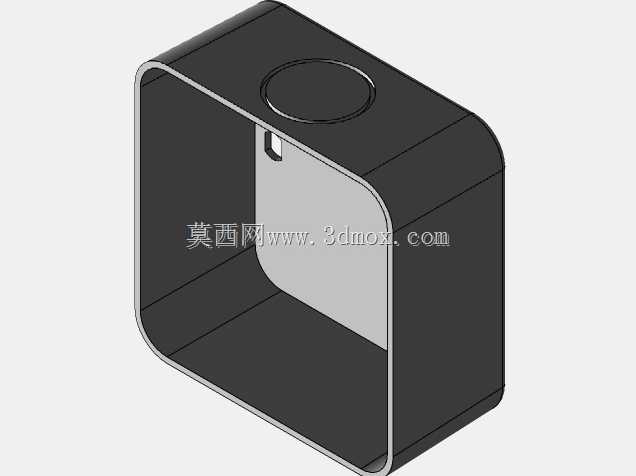

　　结构设计上，盒体采用前后拼合的装配逻辑，黄色前面板四个角预留沉头安装孔，用来固定按钮、触点模块以及合装前后壳体，装配时先把红色蘑菇头按钮从面板正面穿入，背部锁紧固定螺母，再把常开常闭触点模块卡接在按钮尾部，随后将内部导线沿盒体内侧的走线空间整理到位，扣合后盖后锁紧紧固件即可完成整机组装。前端蘑菇头按钮采用大直径按压面，手掌、手肘甚至佩戴劳保手套时都能轻松触发，按钮表面的旋转箭头提示操作人员，拍下锁止后需要顺时针旋转按钮头才能复位，避免设备被误触发重启，保障故障排除前设备始终保持停机状态。盒体边角做了小圆弧过渡，没有尖锐外凸棱边，减少现场人员磕碰划伤的概率，顶部的圆形预留孔位可根据需求加装指示灯、钥匙开关或者警示标签，不用额外改动壳体主结构。

　　安装边界方面，盒体整体为近似立方体的紧凑造型，横向、纵向与厚度尺寸都控制在小型手持工具的量级，不会占用过多安装空间，背面可直接贴装在设备钣金立面，也可通过底部支架固定在标准铝型材机架上，安装孔位间距匹配通用电气按钮盒的开孔规范，替换旧款同类型急停盒时不需要重新打孔改支架。按钮头部从黄色面板向前伸出足够的按压行程，外围不会被盒体边缘遮挡，触发时手掌可以完全覆盖蘑菇头面，拍按力度直接传递到内部触点机构。盒体内部预留的空间除了容纳急停按钮的触点模块，还可放入少量接线端子、短接导线甚至小型中继元件，多台按钮盒串联接入安全回路时，盒内即可完成线序转接，不用额外外接分线盒。

　　建模过程中把所有装配关系都做了还原：蘑菇头按钮和面板的配合间隙、前后壳体的合装定位面、四个角安装孔的沉台结构、顶部预留孔的封堵细节都单独拆件呈现，结构工程师在做产线安全布局时，可以直接把该单元导入设备总装，核对操作高度、按钮距离防护门的间距、和周边其他操作元件的避让距离，电气设计人员也能参照盒体内部空间规划线缆走向与触点选型，确保成品加工组装后，急停触发顺畅、复位逻辑清晰，长期在车间振动环境下壳体不会松脱，按钮不会出现卡滞无法弹起的问题。
