精密行星伺服齿轮减速传动箱结构

　　这套行星式伺服齿轮减速箱的三维结构，面向自动化产线、数控进给轴、包装输送、桁架机械手以及各类需要低速大扭矩输出的伺服驱动场景。实际选型中，伺服电机直连往往面临转速过高、输出扭矩不足、负载惯量匹配困难等问题，行星减速机构通过输入端太阳轮、多组行星轮与内齿圈的啮合，把电机高转速按既定速比降低，同时成比例放大输出扭矩，并改善负载侧与电机侧的惯量匹配关系，使整套伺服轴在启停、换向、精确定位时更加平稳。

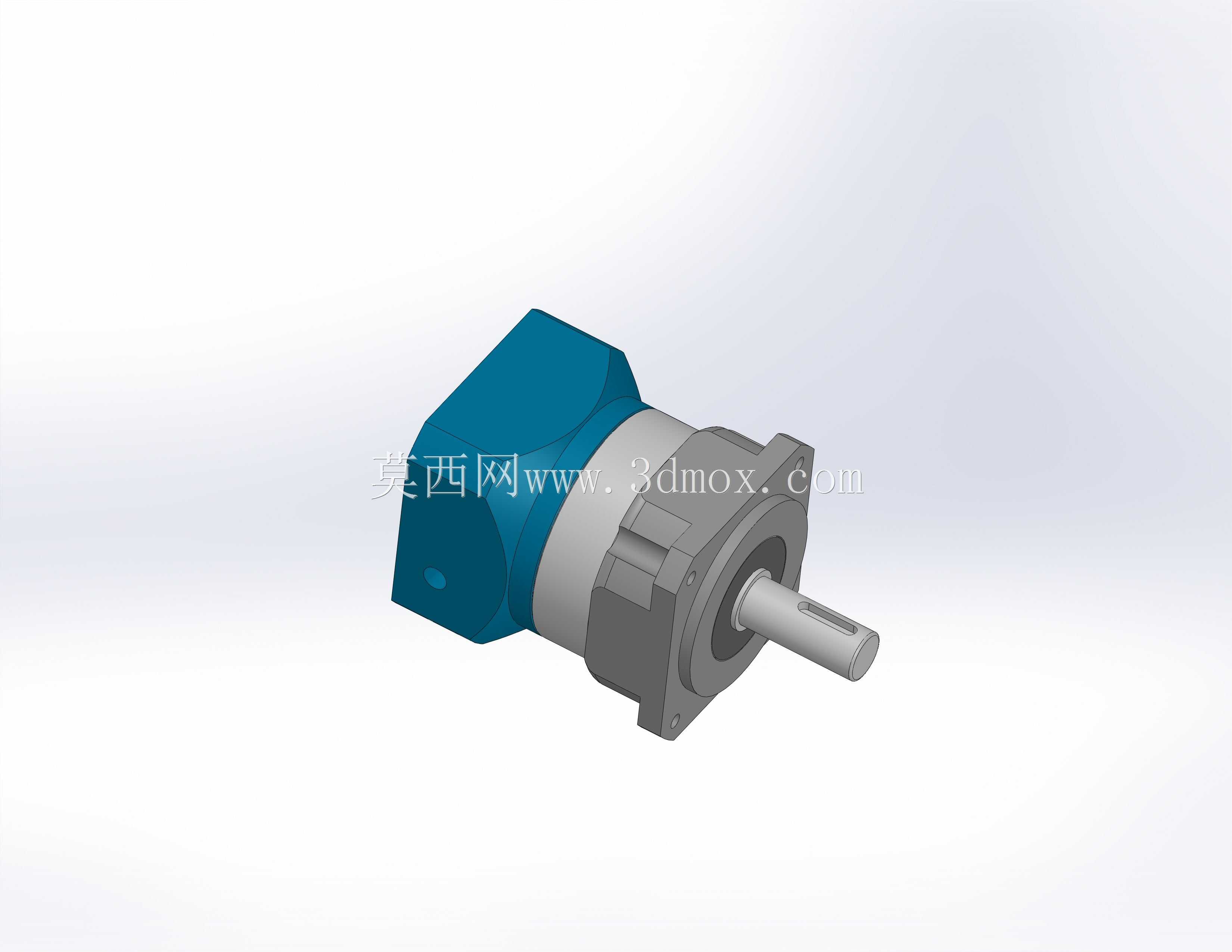

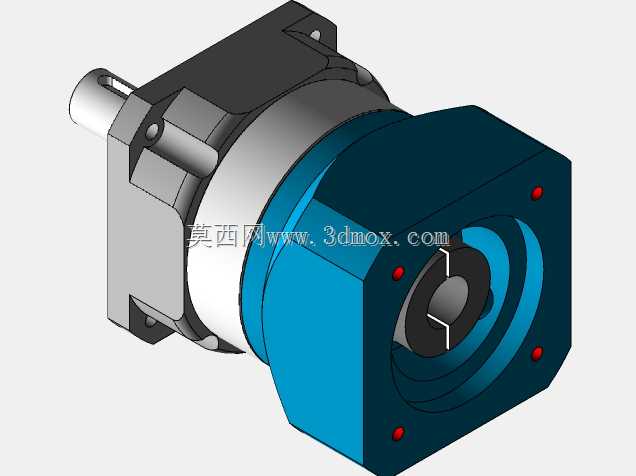

　　从结构布置看，箱体采用方形法兰与圆筒段结合的形式，输入端围绕伺服电机安装面设计，预留电机轴伸入与锁紧空间；输出端保留同轴轴伸，便于与联轴器、丝杠、带轮或执行机构连接。方形法兰上的安装孔位承担整机固定任务，周边螺栓把箱体锁紧在设备墙板或电机座上，能够承受传动过程中产生的径向力与倾覆力矩。模型中可以看到输入端、行星轮系腔、输出支撑段和外壳法兰之间的层次关系，各段直径变化既满足齿轮排布，也兼顾轴承安装、壁厚和密封空间。

　　设计这类减速箱时，首先要确定速比、额定输出扭矩、峰值扭矩、回程间隙和输入转速范围。行星轮通常沿太阳轮周向均布，多齿同时啮合可分担载荷，相比普通平行轴减速结构，在相同体积下具有更高的承载密度。太阳轮与电机轴连接需考虑键连接、抱紧夹紧或无间隙联接方式，以减少正反转切换时的角度滞后。行星架作为输出扭矩传递的关键零件，其支撑轴承跨距、轴颈刚度和行星销定位精度直接影响啮合平稳性；内齿圈嵌入箱体内，既要保证齿形定位，又要通过壳体约束承受啮合反力。

　　外形与安装边界是设备布局时不可忽略的部分。该箱体输入端法兰呈方形，四角设置安装孔，输出方向为同轴贯通结构；圆筒段外径决定了周围避让空间，法兰边长决定安装板开孔和螺栓分布。建模时需把电机侧止口、法兰面、输出轴轴径、轴伸长度、键槽位置以及箱体总长统一校核，避免现场出现电机装不上、轴伸干涉护罩、螺栓工具空间不足等问题。对于多轴并排布置的设备，还应核算箱体最大外轮廓与相邻机构的最小间隙，尤其是输出法兰附近的连接螺钉和传感器走线。

　　在功能特性上，行星伺服齿轮箱强调传动效率、刚性和低背隙。齿轮副采用合理齿宽与模数，轴承选用能承受径向和少量轴向载荷的规格；壳体通过加强筋和厚壁法兰提升整体刚度，降低满载时的弹性变形。输入端与输出端的同轴度要求较高，三维装配中应检查太阳轮、行星架、输出轴和轴承孔的轴线关系，确保齿轮啮合侧隙均匀。润滑腔结构需要为脂润滑或油润滑预留空间，密封件位置则要防止高速运转时润滑剂外泄。

　　从工程应用看，这类减速箱常见于伺服丝杠进给、回转工作台、抓取机构、同步带驱动辊筒以及精密分度装置。选型时不能只看速比，还要把平均负载扭矩、加减速峰值、瞬时冲击、工作循环率、环境温度和安装方向纳入校核。模型把外壳、法兰、输入腔、输出轴、连接孔和轮系空间完整表达出来，适合在设备总图阶段进行干涉检查、安装板设计、电机匹配和传动方案验证，也便于后续工程图拆件时明确配合面、止口尺寸和螺栓规格。
